Примечание. На прицеле АСП-5НД установлен переключатель отработки поправок стрельбы на углы атаки и скольжения Н — ДУАС (при пуске неуправляемых ракет типа С-5М по воздушным целям используется положение ДУАС, если установлен баллистический блочок С-5М, в остальных случаях переключатель не задействуется, а при отказе ДУАС устанавливается в положение Н).
Прицелы АСП-ПФД, АСП-ПФМ-Б (АСП-5НД) обеспечивают:
— срабатывание электромагнитного ограничителя при отклонении сетки до 7° (13°);
— отработку текущей дальности на индикаторе прицела в режимах «Гиро» и «СС» при стрельбе по наземным и воздушным целям в диапазоне 600—2000 м (в режиме «Гиро» — в диапазоне 200—2000 м);
— отработку текущей дальности на индикаторе прицела в режимах «СС», «РС», «Авт.» и «Воздух» при стрельбе по воздушным целям в диапазоне 1000—9000 м;
— сигнализацию ПУСК и ВЫХОД в режимах «Гиро» и «СС» при стрельбе по воздушным и наземным целям (ВЫХОД — в режимах «Гиро» и «Непод.» при стрельбе по воздушным целям);
— сигнализацию захвата цели (при захвате цели загорается зеленый глазок с левой стороны шкалы дальности).
Прицел АСП-ПФД, кроме того, имеет дополнительную неподвижную сетку типа ПКИ. При прицеливании с использованием прицела АСП-ПФД летчик имеет возможность наблюдать в поле зрения одновременно подвижную и неподвижную сетки или любую из них. Неподвижная сетка включается специальным реостатом подсвета сетки.
При стрельбе по воздушным целям прицел АСП-ПФД обеспечивает возможность прицеливания:
— в режиме «Гиро» при атаке неманеврирующих или маневрирующих с небольшой перегрузкой целей при стрельбе из пулемета и пуске неуправляемых ракет с вводом дальности в прицел от радиодальномера (РД) или от внешнебазового оптического дальномера; если переключатель АВТ. — РУЧ. установлен в положение АВТ. при отсутствии или срыве сигнала ЗАХВАТ, в прицел автоматически вводится фиксированная дальность около 600 м, при этом лампа ВЫХОД не загорается;
— в режиме «Гиро» при атаке маневрирующих целей с ведением стрельбы из пулемета и работе прицела в режиме фиксированной дальности 300 м (база цели в этом режиме устанавливается по внешней шкале на рукоятке БАЗА, а кнопка демпфирования отключена);
— в режиме «СС» с использованием основной или дополнительной неподвижной сетки, если отработаны навыки прицеливания применительно к сопроводительно-заградительной стрельбе.
Сопроводительно-заградительной называется стрельба с переменным упреждением, при которой огонь открывается при большей и прекращается при меньшей относительно потребной суммарной угловой поправке для данных условий атаки (или наоборот). Цель в процессе очереди перемещается в сетке прицела от максимальной суммарной поправки yS макс) до минимальной (yS мин), или наоборот.
Максимальная суммарная угловая поправка при стрельбе из пулемета зависит главным образом от скорости полета и ракурса цели и численно равна (в тысячных дистанции) половине произведения истинной скорости полета цели в десятках километров в час на числитель видимого летчиком ракурса цели в восьмых долях единицы.
Минимальная суммарная угловая поправка для секундной очереди должна быть в два раза меньше максимальной. Например, при ракурсе 1/8 и истинных скоростях полета цели 600, 800 и 1000 км/ч максимальная суммарная угловая поправка стрельбы равна 30, 40 и 50 т. д., а минимальная — 15, 20 и 25 т. д. соответственно. Значения суммарных угловых поправок для других значений и ракурсов цели приведены в табл. 7, зоны ведения огня показаны на рис. 17 и 18, вид целей при различных ракурсах — на рис. 19.
Таблица 7
Ракурс цели | Диапазон курсовых углов цели, отнесенных к данному ракурсу, град | Диапазон истинных скоростей полета цели, км/ч | Суммарные угловые поправки стрельбы, тыс. | Приблизительные положения зон стрельбы | ||
Максимальная | Минимальная | в неподвижной сетке прицелов (в режиме «СС» при базе 35 м в масштабе R и R1) | в дополнительной сетке прицела АСП-ПФД | |||
0/8 | 0-3 | 500—700 | 15 | 0 | Между 1/2 R и центральной точкой | Между 1-й риской и центром сетки |
700—900 | 20 | 0 | Между 1/2 R и центральной точкой | Между 2-й риской и центром сетки | ||
900—1100 | 25 | 0 | Между R—2 длины ромбика и центральной точкой | Между 3-й риской и центром сетки | ||
1/8 | 3—11 | 500—700 | 30 | 15 | Между R и 1/2 R | Между 3-й и 1-й рисками |
700-900 | 40 | 20 | Между R1 и 1/2 R1. | Между 4-й и 2-й рисками | ||
900—1100 | 50 | 25 | Между R1 + 2 длины ромбика и R — 2 длины ромбика | Между 5-й и 2-й рисками | ||
2/8 | 11—18 | 500—700 | 60 | 30 | Между 1,5 R1 и R | Между малым кольцом и, 3-й риской |
700—900 | 80 | 40 | Между 2 R и R1 | ±2 деления относительно малого кольца | ||
900—1100 | 100 | 50 | Между 2,5 R1 и R1 | Между малым и большим кольцом | ||
Примечание. R — радиус окружности по внутренним вершинам ромбиков; R1 — радиус окружности по внешним вершинам ромбиков.

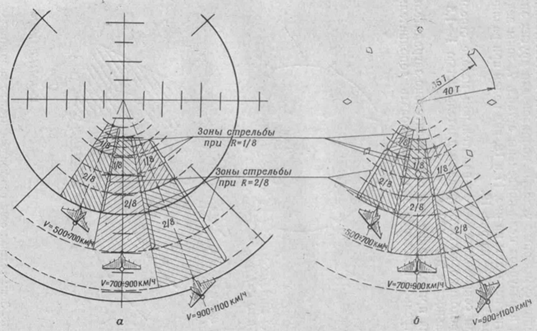

Рис. 17. Зоны ведения огня при сопроводительно-заградительной стрельбе: а — с использованием дополнительной неподвижной сетки прицела; 6 —с использованием основной сетки прицела типа АСП-ПФ в режиме «СС»
При сопроводительно-заградительном методе стрельбу необходимо вести очередями длительностью 1—1,5 с на дальностях 200—400 м.
Для прицеливания при сопроводительно-заградительной стрельбе целесообразно использовать дополнительную неподвижную сетку. Методы определения дальностей при использовании дополнительной неподвижной сетки для некоторых целей показаны на рис. 20—22.

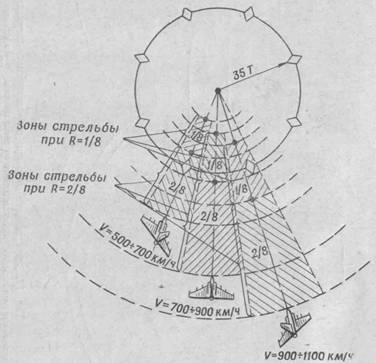

Рис. 18. Зоны ведения огня при сопроводительно-заградительной стрельбе с использованием основной сетки прицела АСП-5НД в режиме «Непод»
Ракурс | Тип цели | ||
„Фантом" | „Мираж" | „Скайхок" | |
0/8 |
|
|
|
1/8 |
|
|
|
2/8 |
|
|
|
3/8 |
|
|
|
Рис. 19. Вид целей под различными ракурсами

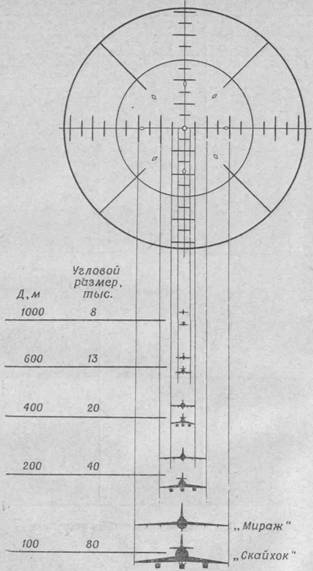

Рис. 20. Определение дальностей 1000—100 м до целей типа «Мираж» и «Скайхок» с помощью дополнительной неподвижной сетки прицела

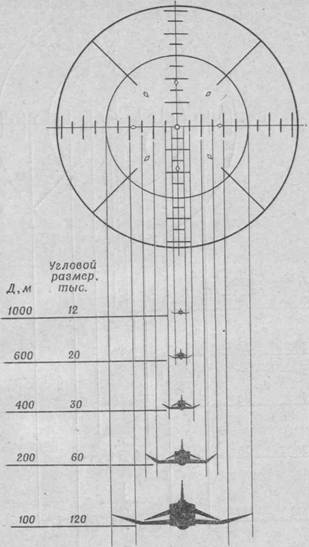

Рис. 21. Определение дальностей 1000—100 м до целей типа «Фантом» с помощью дополнительной неподвижной сетки прицела

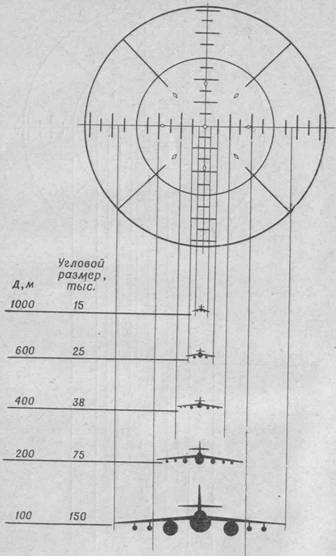

Рис. 22. Определение дальностей 1000—100 м до целей типа «Вотур» с помощью дополнительной неподвижной сетки прицела
При стрельбе по наземным целям оптические прицелы обеспечивают возможность прицеливания:
а) в режиме «Гиро» с автоматическим вводом дальности от блока наклонной дальности (при углах пикирования более 20°) или от внешнебазового дальномера.
Прицеливание по наземной цели необходимо производить в такой последовательности:
— перед вводом самолета в пикирование или маневр нажать кнопку ДЕМПФИРОВАНИЕ СЕТКИ ПФ, расположенную на ручке управления;
— после ввода в пикирование наложить центральную марку на цель и устранить скольжение;
— отпустить кнопку ДЕМПФИРОВАНИЕ СЕТКИ ПФ и произвести синхронизацию визирного луча и цели в течение 2—3 с;
— определить момент открытия огня по шкале индикатора дальности на головке прицела.
Если не работает блок наклонной дальности прицела, дальность в прицел вводить от внешнебазового дальномера, для чего переключатель АВТ.—РУЧ. установить в положение РУЧ. При этом дальность определять глазомерно или по показаниям высотомера с учетом соответствующих поправок;
|
