Последовательность решения задачи

1. Требуемое количество рукавов – n1 от автоцистерны до гидроэлеватора определяется по формуле:

  1,2 (h + L1)  ,  (10. 16.)

n1 =  lp

где h - высота забора воды, м;  L1- расстояние от водоисточника до автоцистерны по горизонтали, м;  - средняя длина одного напорного пожарного рукава, м (равна 20м).

Требуемое количество напорных пожарных рукавов от гидроэлеватора n2-  до горловины цистерны пожарного автомобиля принимаем равным  - n1.

2. определяем потери напора в системе от гидроэлеватора до горловины цистерны пожарного автомобиля:

h2 = h + hr + n2 SQобщ  ,  (10. 17.)

где: hr - расстояние от горловины цистерны пожарного автомобиля до земли, м (принимается равным 2,5 – 3,0м); S  - сопротивление одного напорного пожарного рукава длиной 20м; Qобщ - сумма рабочего и эжектируемого расходов, л/с -1.

3. Определяем по графику (рис.10.3.) требуемый перед гидроэлеватором  напор Hr при давлении за гидроэлеватором Hn и требуемом расходе воды Q.

4. При  h2 ≤ Hn система работоспособна, в противном случае необходимо уменьшить расход (количество подаваемых стволов) и провести расчет по п.2.

5. Потери напор в системе пожарного автомобиля до гидроэлеватора будут:

h1 = n1S Q1  (10. 18.)

где  Q1 – рабочий расход воды, л·с-1 ( по характеристике Г-600 равен 9.1 л·с -1

6. Определяем требуемый напор на насосе пожарного автомобиля:

Hn = =Hr - h + h1. (10. 19.)

7. определяем объем воды для запуска гидроэлеваторной системы:

  n

W = k  ∑ NiWpi  (10.20.)

  i=1

где: Ni – количество i-х пожарных напорных рукавов гидроэлеваторной системе, шт; Wpi – объем  i – го пожарного рукава, л; k = (1.5-2) (при одногидроэлеваторной системе k = 2, при двухгидроэлеваторной системе k = 1,5)

  при условии Wф >W запас воды для запуска системы достаточен (здесь Wф – фактический объем воды в емкости пожарного автомобиля, л).

8. Определяем предельное количество пожарных напорных рукавов в магистральной линии для подачи воды при напоре на насосе Нн:

nм = Нн – (hрл  ± Zств ± Zм + Нст)  (10. 21.)

SQ2

где:  hрл - потери напора в рабочей рукавной линии, м;

Zств - высота подъема (спуска) ствола, м;  Zм - перепад местности, м;  Нст - напор на насадке ствола, м вод. ст.;

Q2 - расход воды по данной магистральной линии, лс-1,

  n

Q2 = ∑ qcmi  ·Ncmi  (10.22.)

  i=1

  здесь qcmi– расход воды из  i-го пожарного ствола, лс-1.

10.7. Насосно-рукавные системы для подачи раствора пенообразующих веществ в воде

Для подачи раствора пенообразующих веществ в воде в практике используются, в основном, следующие насосоно - рукавные схемы:

а) подача раствора непосредственно от пожарной машины;

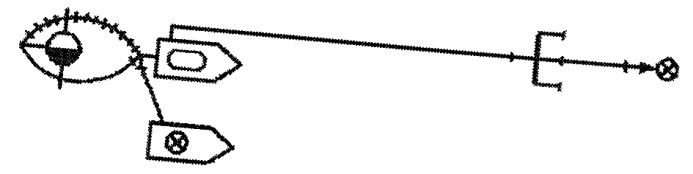

б) подача пенообразователя во всасывающую рукавную линию при заборе воды  из пожарного гидрата;

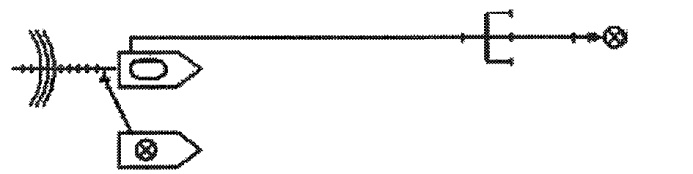

в) подача пенообразователя во всасывающую линию (всасывающую полость пожарного насоса) при заборе воды из открытого водоисточника;

г) подача  пенообразователя в насосную рукавную линию.

а)

б)

6

в)

г)

Рис. 10. 4.  Насосно-рукавные схемы для подачи раствора пенообразующих веществ в воде.

Напор на насосе пожарного автомобиля подающего раствор пенообразующих веществ в воде определяется по формулам гидравлики. Он складывается из потерь напора в рукавных линиях, разветвлениях на подъем и напора  на пенных стволах.

Напор на автомобиле пенного тушения, который  подает пенообразующее вещество, будет зависеть от способа подачи пенообразователя, но всегда должно учитываться превышение напора  Н над напором в линии, в которую врезана пенная вставка.

Напор на насосе пожарного пенного автомобиля будет равен:

- для схемы  б и г – напору на пенной вставке плюс  Н;

- для схемы в – напору  Н.

Напор  Н определяется по таблице 10.3. в зависимости от концентрации пенообразователя в воде и диаметра ответственной вставки.

Для вставки  d= 25 мм	Тип и количество стволов в насосно-рукавной системе	ГПС - 2000
3	8,4	32	73	-
2	3,6	14,4	32	58
1	0,9	3,6	8,1	14,4
ГПС-600	16	24	96	-	-
12	13,5	54	-	-
8	6.0	24	54	96
Для вставки  d= 10 мм
6	3,4	17,6	31	96
4	1,5	6,0	13,5	24
ГПС-2000	5.15	22	150	188
4	9,6	38	8,5	-
3	5,4	22	49	86
2	2.4	9,6	22	39
1	0,6	2,4	5,4	9,6
Концентрация по в воде, %	3	6	9	12

10. 8. Тактические возможности пожарных подразделений по развертыванию сил и средств.

На пожаре идет борьба за выигрыш времени, т. е чем раньше мы приступим к тушению, тем успешнее ликвидируем пожар и с меньшим ущербом. Продолжительность развертывания сил и средств является функцией множества различных постоянных и переменных факторов, что обуславливает трудность разработки его аналитических зависимостей.

В общем виде продолжительность развертывания сил и средств можно описать моделью:

где - численность расчета участников развертывания;

- количество используемого пожарно-технического вооружения и его масса соответственно;

- длина рукавной линии;

- участок местности, где проводится развертывание сил и средств;

- время года;

- время суток;

- температура окружающей среды;

- глубина снега;

- угол уклона местности;

  - вид пожарного автомобиля;

  - количество и высота этажа соответственно;

  - условия обстановки на пожаре;

  обученность личного состава;

  - случайная компонента, учитывающая влияние неучтенных факторов.

Постоянными факторами являются:

Переменными факторами -

Как показывает практика и подтверждают эксперименты, основное влияние на продолжительность развертывания оказывают: количество пожарных, проводящих его; количество и масса используемого пожарно-технического вооружения (ПТВ) и расстояние, на которое оно перемещается.

Это позволяет сделать некоторые упрощения математической модели для определения времени развертывания сил и средств.

С учетом вышесказанного, ниже представлены формулы для определения времени развертывания в дневное летнее время н горизонтальном асфальтированном участке местности и в этажи зданий.

Развертывание может производиться как с установкой на водоисточник, так и без установки, как с возвратом пожарных к пожарному автомобилю за недостающим пожарно-техническим вооружением, так и без него. Пожарные могут работать как без защиты органов дыхания, так и с защитой их индивидуальными средствами.

В случае проведения развертывания сил и средств одновременно на горизонтальном участке местности и в этажи здания может быть два варианта:

- развертывание по горизонтали и в этажи здания выполняет один и тот же личный состав. В этом случае общее время развертывания будет равно сумме времени развертывания по горизонтали и в этажах здания;
