Пожарная тактика (стр. 79 )

       При установке пожарных автомобилей на водоисточники тактические возможности подразделений значительно возрастают. Основными показателями тактических возможностей подразделений с установкой автомобилей на водоисточники являются: предельное расстояние по подаче огнетушащих веществ, продолжительность работы пожарных стволов и генераторов на водоисточниках с ограниченным запасом воды, возможные площадь тушения горючих жидкостей и объем в здании (сооружении) при заполнении его воздушно-механической пеной средней кратности.

       Предельным расстоянием по подаче огнетушащих веществ на пожарах считают максимальную длину рукавных линий от пожарных автомобилей, установленных на водоисточники, до разветвлений, расположенных у места пожара или до позиций стволов (генераторов), подаваемых отделением на тушение пожаров. Зависит от численности боевого расчета, а также от сложившейся на пожаре обстановки.

       Для работы со стволами в различной обстановке требуется неодинаковое количество личного состава. Так, при подаче одного ствола РС-50 на уровне земли необходим один человек, а при подъеме его на высоту — не менее двух. При подаче одного ствола РС-70 на уровне земли нужно два человека, а при подаче его на высоту или при работе со снятым насадком  -  не менее трех человек. Для подачи одного ствола РС-70 или РС-50 в помещение с задымленной или отравленной средой требуется звено газодымозащитников и пост безопасности, т. е. не менее четырех человек и т. д. Следовательно, число приборов тушения, работу которых может обеспечить отделение, определяется конкретной обстановкой на пожаре.

       Продолжительность работы приборов тушения от водоисточников с ограниченным запасом воды определяют по формуле:

,  (13. 16.)

где: Wв - запас воды в водоеме, л;

Nпрi - число приборов (стволов, генераторов), поданных от всех пожарных автомобилей, установленных на данный водоисточник;

Qпрi - расход воды одним прибором, л/с.

       Продолжительность работы пенных стволов и генераторов зависит не только от запаса воды в водоисточнике, но и от запаса пенообразователя в заправочных емкостях пожарных автомобилей или доставленного на место пожара. Продолжительность работы пенных стволов и генераторов по запасу пенообразователя определяют по формуле:

  (13. 17.)

где: Wпо — запас пенообразователя в заправочных емкостях пожарных автомобилей, л;

Nсвп (гпс) - число воздушнопенных стволов (СВП) или генераторов пены средней кратности (ГПС) от одного пожарного автомобиля, шт.;

- расход пенообразователя из одного ствола, л/с.

       Возможные площади тушения легковоспламеняющихся и горючих жидкостей при установке пожарных автомобилей на водоисточники определяют по формуле (13.13.). Вместе с тем надо помнить, что объем раствора определяют с учетом израсходования всего пенообразователя из пенобака пожарного автомобиля по формуле (13.12.) или:

Wр-ра = Wпо · Кр-ра  (13. 18.)

где: Кр-ра — количество раствора, получаемого из 1 л пенообразователя (Кр-ра = Кв + 1, при 4%-ном растворе,  Кр-ра = 25 л, при 6 %-ном, Кр-ра = 16.7 л).

       Для ускоренного вычисления заполнения объема воздушно-механической пены низкой и средней кратности, получаемой от пожарных автомобилей с установкой их на водоисточник, при расходе всего запаса пенообразователя используют следующие формулы приближенного расчета:

       - при тушении пожара ВМП низкой кратности (К = 10) при 4- и 6 %-ном водном растворе пенообразователя:

Wп = Wпо /4  и  Wп = Wпо /6  (13. 19.)

где: Wп — объем пены, м3;

Wпо— запас пенообразовавтеля в заправочных емкостях пожарных автомобилей, л;

4 и 6 — количество пенообразователя (в литрах), расходуемого для получения 1 м3 пены соответственно при 4- и 6 %-ном растворе;

       - при тушении пожара ВМП средней кратности (К = 100). 4- и 6 %-ном водном растворе пенообразователя:

Wп = (Wпо /4 )10  и  Wп = (Wпо /6) 10.  (13. 20.)

       Продолжительность работы приборов тушения зависит от запаса воды в водоисточнике и пенообразователя в заправочной емкости пожарного автомобиля. Водоисточники, которые используют для тушения пожаров, условно подразделяются на две группы: водоисточники с неограниченным запасом воды (реки, крупные водохранилища, озера, водопроводные сети) и водоисточники с ограниченным запасом воды (пожарные водоемы, брызгательные бассейны, градирни, водонапорные башни и др.).

13. 16. Расчет сил и средств для тушения пожаров

       Расчет сил и средств проводится до пожара (при разработке оперативно-служебных документов, при решении пожарно-технических задач) на месте пожара и после его ликвидации.

       Среди множества показателей,  необходимых для расчета (объем тушения, фронт, периметр пожара), особое значение представляет расчет площади тушения, площади пожара, обоснование расстановки сил и средств, участвующих в тушении пожара. От правильности определения принципа расстановки сил и средств зависит точность всего расчета, а также успех тушения пожара.

       В зависимости от того, как введены и расставлены силы и средства тушение в данный момент может осуществляться с охватом всей  площади  пожара, только части ее или путем заполнения объема  огнетушащими  веществами. При этом расстановку сил и средств выполняют по всему пери метру площади пожара или по фронту его локализации (рис. 13.12., 13.13.).

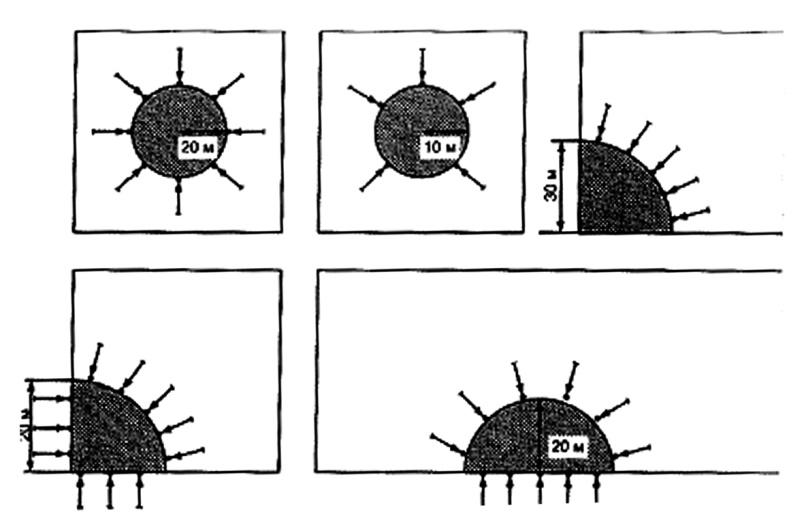

Рис. 13. 12. Принципы расстановки сил и средств при угловой и круговой формах развития пожара.

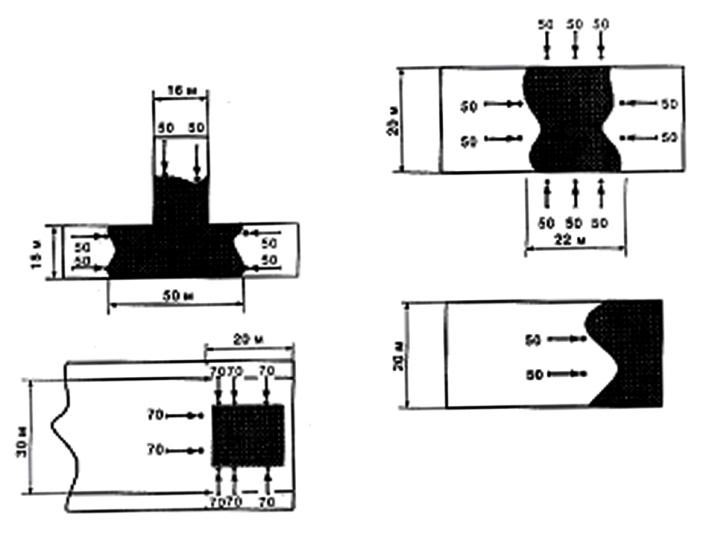

Рис. 13. 13.  Принципы расстановки сил и средств при прямоугольной форме развития пожара.

       Если в данный момент сосредоточенные силы и средства обеспечивают тушение пожара по всей площади, охваченной горением, то расчет их производят по площади пожара, которая численно равняется площади тушения.

       Если в данный момент обработка всей площади пожара огнетушащими веществами не обеспечивается, то силы и средства сосредотачивают по периметру или фронту локализации для поэтапного тушения. Расчет их в этом случае осуществляют по площади тушения на первом этапе, считая от внешних границ площади пожара.

       Площадь тушения Sт - это часть площади пожара, которая используется при расчете  требуемого количества сил и средств на ликвидацию горения (рис.13.14.,13.15.). Площадь тушения водой зависит от глубины обработки горящего участка hт. Практикой установлено, что по  условиям тушения пожаров эффективно используется примерно третья часть длины струи, поэтому в расчетах глубину обработки горящей площади принимают для ручных стволов 5 м, для лафетных - 10 м, для мониторов и водяных «пушек» - до 15м. Следовательно, площадь тушения будет численно совпадать с площадью пожара при ее ширине (для прямоугольной формы),  диаметре (для круговой формы) и радиусе (для угловой формы развития), не превышающих 10 м при подаче ручных стволов, введенных по периметру навстречу друг другу, 20 м - при тушении лафетными стволами и 30м для мониторов и водяных «пушек». В остальных случаях площадь тушения принимают равной разности общей площади пожара и площади, которая в данный момент водяными струями не обрабатывается.

Рис. 13. 14. Схема площади тушения пожара при круговой и угловой формах его развития.

       В жилых и административных зданиях с помещениями небольших размеров, при пожарах сценических комплексов культурно-зрелищных учреждений  расчет сил и средств целесообразно проводить по площади пожара, так как средства тушения можно вводить по нескольким направлениям: изнутри - со стороны лестничных клеток и снаружи - через оконные проемы. Однако и в этих случаях не исключено поэтапное тушение, особенно при пожарах в зданиях с коридорной схемой планировки.

       При расстановке сил и средств по длине внешней границы горящей площади необходимо учитывать также периметр тушения, который при любой форме развития меньше фактического периметра.

       Периметр тушения Рт - это длина внешней границы площади пожара в данный момент, по которой осуществляется подача воды и обеспечивается непосредственная обработка поверхности горения (см. рис. 13.14.,13.15.) за вычетом отрезков со стороны соседних участков, по длине равных глубине тушения стволом hт. В круговой форме площади пожара периметр тушения сокращается за счет изменения длины окружности от внешней границы в глубину.

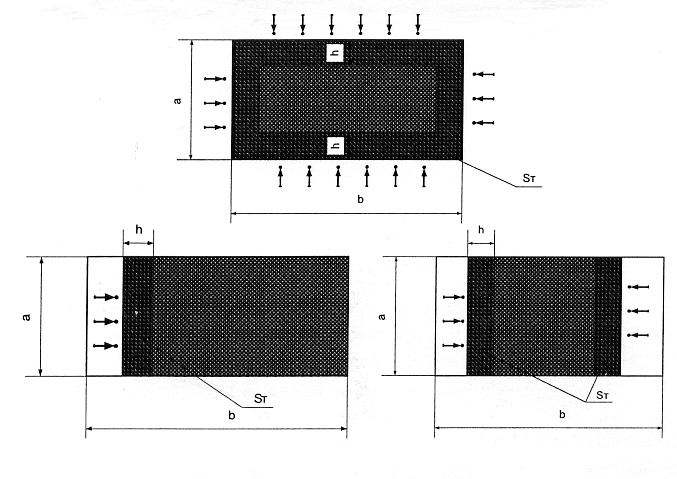

       Рис.13.15. Схема площади тушения пожара при прямоугольной форме его развития.

       Общая площадь пожара на различные промежутки времени определяется в следующей последовательности:

- определяется время свободного развития пожара на момент подачи стволов первым прибывшим подразделением непосредственно на ликвидацию горения:

фсв = фдс + фсл + фб. р. ,  (13. 21.)

где: фдс - время от момента возникновения пожара до сообщения о нем в пожарную охрану, мин;

фсл - время следования, мин (сюда входит время обработки информации, сборки выезд по тревоге);

фб. р. — время развертывания сил и средств, мин.

- определяется расстояние, на которое распространится фронт за фсв:

L1 = 0,5· Vл· ф1 + Vл · ф2  (13. 22.)
