Пожарная тактика (стр. 66 )

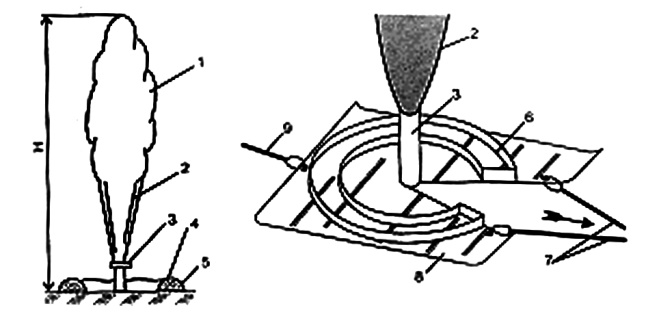

Рис. 13. 6.  Схема ликвидации горения фонтана вихрепорошковым способом:

1 – факел; 2 – не горящая часть фонтана; 3 – устьевая труба; 4 – слой огнетушащего порошка; 5 – заряд ВВ; 6 – кольцевой лоток для размещения огнетушащих средств; 7 – подтягивающие стальные канаты; 8 – платформа – щит; 9 – оттягивающие стальные канаты.

       При размещении заряди и порошковых огнетушащих веществ в траншее,  количество огнетушащих веществ и заряда определяются по эмпирическим …..:

, кг  (13.4.)

m вв = 0.012 . М пос, кг  (13.5.)

, м  (13.6.)

       Ширина и глубина траншеи – 0,4х0,4 м. , а рассчитанное по приведенным формулам  необходимое количество средств тушения компактных газовых и газонефтяных фонтанов, высотой факела от 30 до 100м, приведено в табл. 13.5.

       При расположении огнетушащих веществ на поверхности земли, диаметр кольцевого зазора, Дк, определяется аналогично изложенному выше, но масса огнетушащего порошка и заряда ВВ увеличивается на 20 %.

       Ликвидация горения пневматическими порошковыми пламеподавителями (ППП -200).

       Выброс порошка осуществляется энергией сжатого воздуха, количество  установок принимается из расчета –одна установка на фонтан с дебитом 3 млн. м3 газа в сутки.

       Установку располагают с на ветренной стороны на расстоянии 15-20 м от устья скважины (рис.13.7.). Оператор производит коррекцию положения ствола в вертикальной и горизонтальной плоскостях таким образом, чтобы точка  прицеливания была на 3-5 м выше нижнего среза пламени. По команде РТП подают сжатый воздух для обеспечения выброса порошка.

       Ликвидацию горения фонтана  взрывом заряда ВВ применяются как исключение в случае неэффективности других способов и при наличии специального проекта, утвержденного вышестоящей организацией промысла и согласованного с органами  Госгортехнадзора.

       Расчетное время — 1ч.

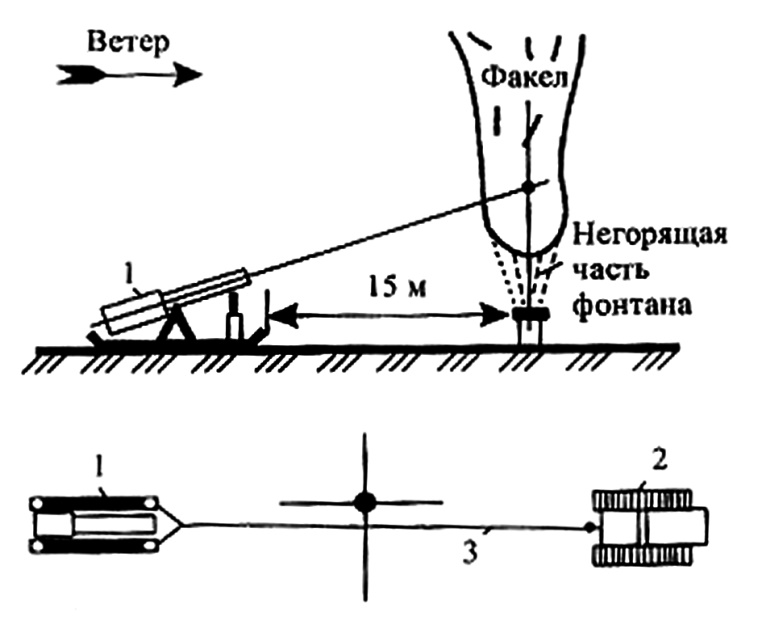

Рис. 13. 7. Схема ликвидации горения фонтана с помощью пламеподавителя ППП-200:

1 – пламеподавитель; 2 – тяга; 3 – стальной канат.

       До взрыва заряда ВВ личный состав тренируют на фрагменте заряда соответствующих размера и массы, и только после отработки всех элементов действий. по ликвидации горения и правил охраны труда,  заряд ВВ подают к устью скважины.

       Подача заряда ВВ к устью скважины осуществляется в основном тремя способами: на укосине по рельсовым путям, с помощью подъемного крана и поворотной стрелы, по стальному тросу с помощью лебедок и тягачей.

Особенности тушения фонтанов на море

       Аварийное фонтанирование может привести к групповому пожару. При пожаре на скважине в море вокруг нее  выгорает покрытие в радиусе до 20м, практически вся площадь приэстакадной площадки.

       Если принято решение о тушении при помощи газоводянх струй, то позиции АГВТ оборудуют на специальном основании или на приэстакадной площадке.

       При низком расположении устья скважины АГВТ устанавливают без шасси на специальной консоли.

         Тушение пожара на море проводится в два этапа: сначала ликвидируют горящие пленки нефти или конденсата на поверхности воды, затем ликвидируют горение фонтана. Способы и приемы  ликвидации горения применяются те же, что и на суше.

Особенности тушения фонтанов на кустах скважин.

       Количество скважин в кусте предусматривается до 8 штук. Расстояние между скважинами составляет 3м, а между кустами не менее 50 м. Размер площадки 40х90м.

       При пожаре на одной скважине в результате неравномерности нагрева соседних происходит деформация арматуры и утечка паров, распространение пожара на соседние скважины. При раскрытии соседних скважин образуется единый фронт пламени, куда включаются и 3-метровые разрывы между скважинами.

       Трудно сосредоточить достаточное количество сил и средств, которое позволило бы бороться с пожаром одновременно на нескольких скважинах, и трудно маневрировать силами и средствами на ограниченных размерах площадки, учитывая еще и тот факт, что метеоусловия строго диктуют способы расстановки сил и средств.

13. 5. Подача огнетушащих веществ на ликвидацию горения на объекты с наличием электроустановок

       Подача огнетушащих веществ для ликвидации горения электроустановок должна начинаться с их обесточивания. Руководитель тушения пожара (РТП) имеет право приступить к тушению энергооборудования под напряжением только после получения письменного допуска на тушение от начальника смены энергообъекта, инструктажа личного состава пожарных подразделений представителями энергетического предприятия и создания условий визуального контроля за электроустановками. На объектах, где снятие напряжения с электроустановок  может привести к катастрофическим последствиям, порядок  подачи огнетушащих веществ для ликвидации горения электроустановок и электросетей под напряжением оговаривается нормативными документами в установленном порядке, согласно РД 153. – 34.0 – 03. 301 – 00 (ВППБ 01 – 02 – 95*)

       Пожары на оборудовании, находящемся под напряжением до 0,4 кВ, допускается тушить распыленными струями воды, подаваемой из ручных пожарных стволов с расстояния не менее 5 метров. Тушение компактными струями воды не допускается.

       При тушении электроустановок распыленными струями воды личный состав подразделений ГПС МЧС России обязан:

       - работать со средствами пожаротушения в диэлектрических перчатках и ботах (сапогах), а при задымлении – в средствах индивидуальной защиты органов дыхания;

       - находиться на безопасном расстоянии от электорустановок;

       - заземлить пожарный ствол и насос пожарного автомобиля.

       Личному составу ГПС МЧС России запрещается:

       - самостоятельно производить какие-либо отключения и прочие операции с электрооборудованием;

       - осуществлять тушение пожара в сильно задымленных помещениях с видимостью менее 5 метров;

       - использовать в качестве огнетушащего вещества морскую воду, а также воду с добавлением пенообразователей, смачивателей и солей.

       Необходимое количество электрозащитных средств на объекте для подразделений пожарной охраны, привлекаемых к тушению пожаров, определяется при разработке планов пожаротушения (оперативных карточек).

       Личный состав подразделений ГПС должен не реже одного раза в год проходить инструктаж и участвовать в противопожарных тренировках на специальных полигонах (тренажерах) для изучения и отработки действий по ликвидации пожаров на электроустановках, находящихся под напряжением.

       Боевые позиции пожарных, с учетом безопасных расстояний до конкретных электроустановок, определяются и уточняются в ходе проведения пожарно-тактических занятий (учений), а затем заносятся в план пожаротушения (оперативные карточки).

       При возникновении пожара начальником смены станции, дежурным инженером подстанции (далее по тексту начальник смены энергообъекта) выдается письменный допуск на тушение энергетического оборудования под напряжением до 0,4кВ, которое рекомендуется оформлять заранее с учетом требований оперативных карточек пожаротушения и хранить на щите управления.

       Оборудование не защищенное автоматическими установками пожаротушения, допускается тушить с использованием имеющихся в наличии огнетушащих средств и принятием необходимых мер безопасности лицами, принимающими участие в тушении.

       Оборудование электростанций и подстанций, находящееся под напряжением выше 0,4 кВ перед допуском к тушению пожара, должно быть обесточено.

       На каждом энергетическом предприятии распоряжением главного инженера (технического руководителя) определяется конкретное оборудование, которое по условиям технологии не может быть обесточено в случае возникновения пожара.

       Для помещений (сооружений) с энергетическим оборудованием напряжением до 0,4 кВ, которое не может быть обесточено при  пожаре, корректируются (или разрабатываются вновь) оперативные карточки действий при пожаре. В них указывается:

- расположение не обесточенного оборудования;

- необходимые операции по отключению энергетического оборудования, находящегося в зоне пожара;

- места размещения заземляющих устройств, защитных средств и средств пожаротушения;

- возможные маршруты движения боевых расчетов к месту пожара.

       При тушении пожара огнетушителями, необходимо соблюдать безопасные расстояния, указанные  в табл. 13.6.  Допускается использование других видов огнетушителей имеющих сертификаты и соответствующих техническим условиям заводов-изготовителей. Тушение пенными огнетушителями не допускается.

Таблица 13.6.

Виды огнетушителей, применяемые для тушения оборудования, находящегося  под напряжением

Напряжение, кВ	Безопасное расстояние до электроустановки	Вид огнетушителей
до 10	не менее 1 метра	углекислотные
до 1	не менее 1 метра	порошковые
до 0,4	не менее 1 метра	хладоновые

       Когда тушение пожаров на энергообъектах проводится на не отключенном электрооборудовании и на электроустановках, установлено нормативными документами для данного объекта, находящихся под напряжением, используют воду  в виде компактных струй  из стволов РСК-50 (d = 11, 5мм),  РС-50 (d = 13мм) и распыленных из стволов с насадками НРТ – 5, но предпочтение негорючим газам порошковым и комбинированным составам (углекислота с хладоном или распыленная вода с порошком). Подача любой пены ручными средствами при тушении электроустановок под напряжением категорически запрещается. Минимальные безопасные расстояния от насадков водяных стволов до электроустановок под напряжением приведены в (табл. 13.7)
