Линейную скорость распространения горения в первые 10 мин от начала возникновения пожара необходимо принимать половинной от нормативного значения () (Приложение 1 НПБ201-96). Спустя10 мин и до момента введения средств тушения первыми подразделениями, прибывшими на пожар, линейная скорость при расчете берется равной табличной (т. е. Vл =), а с момента введения первых средств тушения (стволов, генераторов и т. д.) до момента локализации пожара она вновь принимается равной  ;

       - полученное расстояние откладывается в масштабе на плане объекта (рис.13.16.);

       - определяется фигура площади пожара;

       - полученная фигура разбивается на элементарные фигуры (треугольник, прямоугольник, квадрат, сектор, круг);

       - по известным формулам математики определяется площадь Si каждой элементарной фигуры;

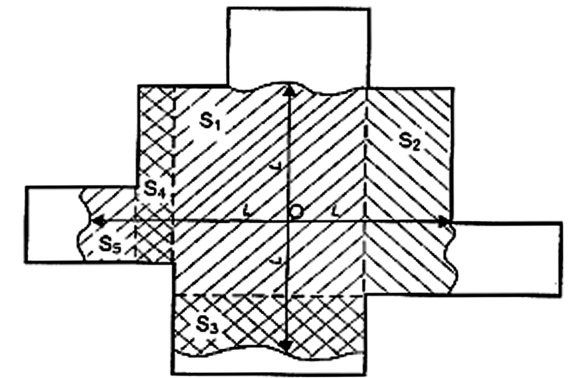

Рис. 13. 16.  Схема, поясняющая определение площади пожара.

       - полученные значения суммируются, и  получают значение площади  пожара Sобщ = ∑Si.

       При  расчете сил и средств важно  каждый последующий элемент определения согласовать с предыдущим, учесть специфику пожарной нагрузки, вид пожара и сложившуюся обстановку. Силы и средства, необходимые для тушения пожаров, рассчитывают аналитическим методом (по формулам) с использованием справочных таблиц, графиков, ПЭВМ (в том числе бортовых) пожарно-технических экспонометров. Наиболее точным является аналитический расчет.

       Аналитический расчет сил и средств проводят в соответствии с приведенным ниже порядком:

       1. Определяют площадь пожара на различные промежутки времени, по которой принимают необходимую расчетную схему: круг, сектор круга или прямоугольник (методика определения изложена выше).

       2. Определяют принцип расстановки сил и средств для тушения пожара. Следует помнить, что этот элемент расчет имеет особое значение в последующих вычислениях.

       3. Определяют необходимый  параметр тушения пожара (площадь пожара или тушения, периметр или объем). Размеры тушения реальных  пожаров с учетом обстановки можно определить по масштабным планам, картам, служебным, оперативным и другим документам, содержащим, сведения о размерах зданий,  отдельных помещений, сооружений. Геометрические параметры определяются измерением

         4. Определяют требуемый расход огнетушащего вещества на ликвидацию пожара и защиту  объектов, которым угрожает опасность.

         5. Рассчитывают  необходимое количество технических приборов подачи огнетушащих веществ (стволов, пеногенераторов, пеноподъем ников  и др.) на ликвидацию горения и защиту объектов, которым угрожает опасность. Помимо сказанного, необходимое количество технических приборов подачи огнетушащих веществ определяют по следующим уравнениям:

- водяных стволов на ликвидацию горения:

  (13. 23.)

,    (13. 24.)

где: - площадь тушения стволом, м2;

Рт и Фт -  соответственно периметр и фронт тушения пожара, м;

и - соответственно часть периметра и фронта тушения стволом, м.

       Следует помнить, что требуемое число стволов на ликвидацию горения в зданиях целесообразно определять не по общей площади пожара, а по отдельным местам горения. Если при расчете принимают общую площадь пожара, то полученное число стволов необходимо согласовать с тактическими условиями и окончательно принять по числу мест (позиции) на пожаре. Например, при горении на нескольких этажах или в помещениях на одном этаже число стволов принимают по расчету, но не менее числа мест осуществления действий непосредственно по тушению, обусловленных обстановкой  и тактическими обстоятельствами тушения пожара.

       При пожарах в складских помещениях с хранением ценностей на стеллажах или в штабелях число стволов определяют исходя из площади пожара  и окончательно принимают от одного до трех на проход с одного направления действий.

       Общее число водяных стволов, требуемых для тушения пожара и защиты, определяют по формуле:

,  (13. 25.)

-воздушно-пенных стволов и генераторов ГПС при поверхностном тушении пожара вычисляют по формуле:

,  (13. 26.)

,        (13. 27.)

где: и - соответственно площадь тушения воздушно-пенным стволом и генератором, м2.

       6. Определяют фактический расход огнетушащего вещества на ликвидацию горения и для  защиты объектов, которым угрожает опасность:

Qф = ∑qствi  (13. 28.)

       7. Рассчитывают необходимый запас огнетушащих веществ и обеспеченность ими объекта, на котором возник пожар.

       При наличии противопожарного водопровода обеспеченность объекта водой проверяют по секундному расходу ее на ликвидацию горения и защиту путем сравнения с водоотдачей водопровода (табл. 13.14.). Обеспеченность объекта считается удовлетворительной, если водоотдача водопровода превышает фактический расход воды для целей пожаротушения.

       При проверке обеспеченности объекта водой может быть случай, когда водоотдача водопровода удовлетворяет фактическому расходу, но воспользоваться этим расходом невозможно из-за отсутствия достаточного числа пожарных гидрантов. В этом варианте необходимо считать, что объект обеспечен частично, следовательно, для полной обеспеченности объекта водой необходимы два условия: чтобы водоотдача водопровода превышала фактический расход воды (Qводопр >Qф) и число пожарных гидрантов соответствовало требуемому числу пожарных автомобилей (Nп. г ≥ NПА ), которые необходимо установить на водоисточник.

       Не является исключением вариант, когда водоотдача водопровода не превышает фактический расход, но на объекте имеются пожарные водоемы. Тогда поступают следующим образом: определяют остаток фактического расхода воды, который не обеспечивается водопроводом (Qост = Qф - Qводопр), и сравнивают его с максимально возможным расходом из выражения:

Qмакс = 0,9 Wпв/фрасч,  (13. 29.)

где: Wпв – общая емкость пожарных водоемов на объекте, л.

       При наличии на объектах только пожарных водоемов обеспеченность определяют по общему расходу воды на ликвидацию горения и защиту с учетом нормативных запасов. Потребность объекта водой удовлетворяется, если количество ее в водоемах Wвод будет превышать общий расход  на ликвидацию горения и защиту не менее, чем на 10% (0.9Wвод ≥ Wобщ).

       Это обусловлено тем, что некоторое количество воды в водоемах не  используется из-за невозможности ее полного отбора по разным причинам.

  Продолжительность работы при подаче воды из водоемов определяют  по формуле:

фраб = 0,9 Wвод /∑Nприбi qприбi,  (13.30)

где: qприбi  — расход воды из i - го прибора подачи, л/с

Таблица 13.14.

Напор в сети, м	Вид водопроводной сети	Водоотдача водопроводной сети, л/с, при диаметре трубы, мм
100	125	150	200	250	300	350
1	2	3	4	5	6	7	8	9
10	Тупиковая	10	20	25	30	40	55	65
Кольцевая	25	40	55	65	85	115	130
20	Тупиковая	14	25	30	45	55	80	90
Кольцевая	30	60	70	90	115	170	195
30	Тупиковая	17	35	40	55	70	95	110
Кольцевая	40	70	80	110	145	205	235
40	Тупиковая	21	40	45	60	80	110	140
Кольцевая	45	85	95	130	185	235	280
50	Тупиковая	24	45	50	70	90	120	160
Кольцевая	50	90	105	145	200	265	325
60	Тупиковая	26	47	55	80	110	140	190
Кольцевая	52	95	110	163	225	290	380
70	Тупиковая	29	50	65	90	125	160	210
Кольцевая	58	105	130	182	255	330	440
80	Тупиковая	32	55	70	100	140	180	250
Кольцевая	64	115	140	205	287	370	500

       Если результат превышает остаток, значит, объект водой обеспечен.
