       Для подачи и получения огнетушащей пены применяют воздушно-пенные стволы (СВП), генераторы пены средней кратности (ГПС), пеносмесители, стационарные и передвижные пеносливные устройства. Воздушно-пенные стволы подразделяются по конструкции на лафетные (ПЛСК – П20, ПЛСК – С20, ПЛСК – С60), ручные  с эжектирующим (СВПЭ – 2,СВПЭ – 4, СВПЭ – 8) и без эжектирующего (СВП, СВП – 2,СВП – 4, СВП – 8) устройства. Получение и подачу в места горения струи пены средней кратности осуществляют генераторами ГПС – 200, ГПС – 600 и ГПС – 2000, возможны их модификации. Для введения в поток воды пенообразователей, с целью получения раствора необходимой концентрации, используют стационарные (установленные на насосах) и переносные пеносмесители. К стационарным относятся ПС – 4, ПС – 5, ПС – 8, ДПС – 12, ДПС – 24; к переносным -  ПС – 1, ПС - 2, ПС – 3,  и другие, изготавливаемые в частном порядке.

       Дозатор пеносмесителя ПС – 5 имеет пять радиальных отверстий диаметром 7,4; 11; 14,1; 18,2; 27,1 мм, рассчитанных на дозировку пенообразователя при работе одного, двух, трех, четырех и пяти генераторовГПС – 600 и стволов СВП. шкала двухэжекторного пеносмесителя ДПС – 24 имеет деления0, 4, 8, 12, 24, соответствующие подаче по пене (м3/мин) кратностью, равной 10.В зависимости от положения дозатора, вода и пенообразователь проходят через отверстия разных диаметров, которые соответствуют делениям шкалы 0, 4, 8, 12, 24. При работе одним ГПС – 600 или СВП стрелку н шкале устанавливают на деление 4, двумя ГПС – 600 или СВП – на деление 8 и т. д.

       Пеносмеситель ДПС – 12 (ранней конструкции) отличается от ДПС – 24 рабочей характеристикой. У ДПС – 12 на шкале имеются деления 0, 4, 8, 12, которые так же, как и у ДПС – 24 соответствуют подаче пены (м3/мин) кратностью 10.

       При одновременной подаче для тушения пожара большого количества ГПС – 600, СВП или нескольких ГПС – 2000, пенообразователь нагнетается в напорные линии через переносной дозатор специальной конструкции, к которому подключают автомобиль пенного тушения или любой другой, имеющий в своей емкости необходимое количество пенообразователя.

       Требования к мониторам для подачи пены.

       Качественные и количественные показатели мониторов зависят от вида защищаемого объекта.

       Под понятием «гидромонитор или монитор» подразумевается устройство переносного или стационарного типа, устойчиво образующее компактную струю воды или пены низкой кратности при давлении в пенопроводе не менее 5 атм.

       Мониторы различаются:

       по способу перемещения при тушении пожара:

       - переносные;

       - стационарные;

       - мобильные (возимыми);

       по способу образования рабочего раствора пенообразователя:

       - самовсасывающие (эжектирующие пенные концентрат по трубке);

       - использующие предварительно приготовленный раствор пенообразователя;

       - использующие пропорционирующее устройство;

       по способу образования пены низкой кратности:

       - образование пены в пенном стволе за счет эжекции в него воздуха;

       - образование пены за счет соударения струй водного раствора в полете;

       по расходу воды:

       - расход низкий (например, 30 л/с);

       - расход средний ( например, 70 л/с)

       - расход высокий (например, 150 л/с);

       - расход очень высокий (например, 300 л/с).

       Основные показатели гидромониторов должны соответствовать значениям, приведенным в табл. 12.7.

Таблица 12.7.

Основные показатели мониторов

Наименование показателя	Значение показателя для гидромонитора
Условное обозначение	ГМ – 30	ГМ – 70	ГМ - 150
Производительность по раствору, л/с	30	70	150
Кратность пены, не мене	3,0	3,0	3,0
Дальность струи, м воды	45	80	110
пены	40	60	85
Угол поворота направления струи, град, не менее	180	180	180
Угол подъема струи, град, не менее	80	80	80
Самопроизвольное осциллирование струи	По требованию
Максимальное (безопасное) рабочее давление раствора, атм	16	16	16

       Конструкция мониторов имеет много разновидностей, которые определяются конкретным его назначением, типичная конструкция монитора представлена на рис. 12.6.

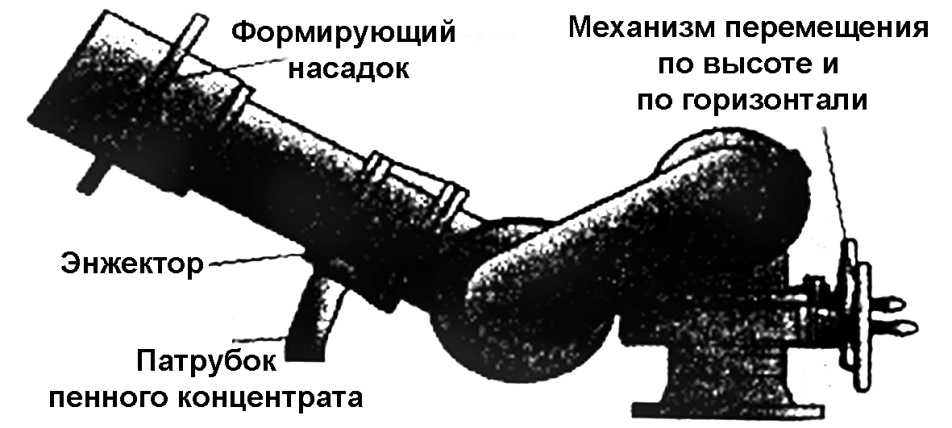

Рис. 12. 6. Рисунок типичного монитора для подачи водной

и пенной струи.

       Общими элементами монитора являются:

       - соединительные фланцы для подачи воды или раствора пенообразователя;

       - механизм самопроизвольного осциллирования струи по горизонтали;

       - механизм перемещения ствола монитора по горизонтали и вертикали;

       - эжектирующее устройство с гибким патрубком для подачи пенного концентрата;

       - формирующий насадок ил пенный ствол.

       Ниже на рис. 12.7 – 12.14. представлены различные конструкции мониторов.

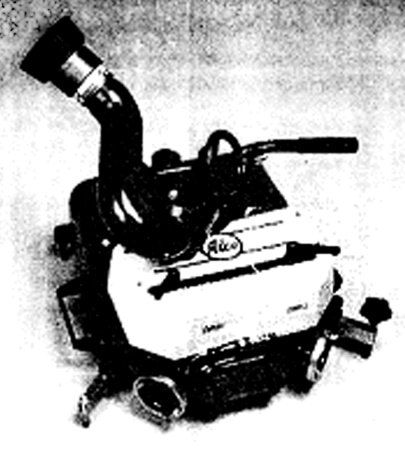

Рис. 12. 7. Гидромонитор осциллирующий, переносной.

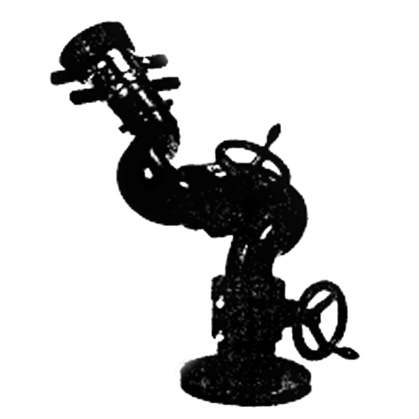

Рис. 12. 8. Монитор стационарный с дистанционным гидравлическим правлением от пульта, с дальностью подачи водной струи 110м.

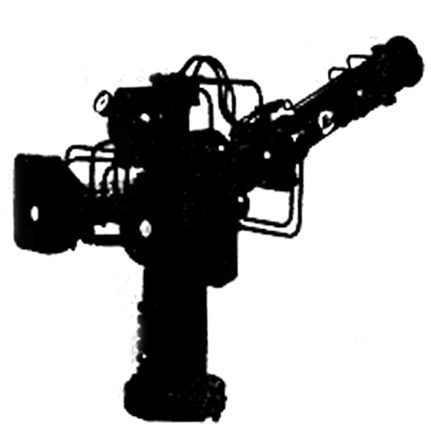

Рис. 12. 9. Монитор стационарный с компактной и

распыленной струей.

Рис. 12. 10. Стационарный комбинированный гидромонитор для охлаждения и тушения пеной низкой кратности.

Рис. 12.11. Мобильный монитор с большим расходом воды и с дальностью подачи струи на 150 – 170 м.

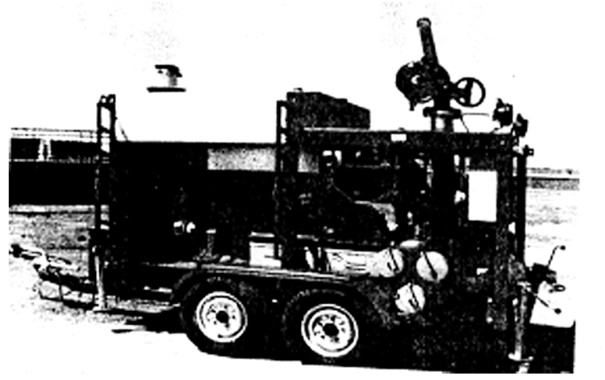

Рис. 12. 12. Трейлер с гидромонитором с повышенной дальностью подачи водной струи – 120-150м, высокой производительности.

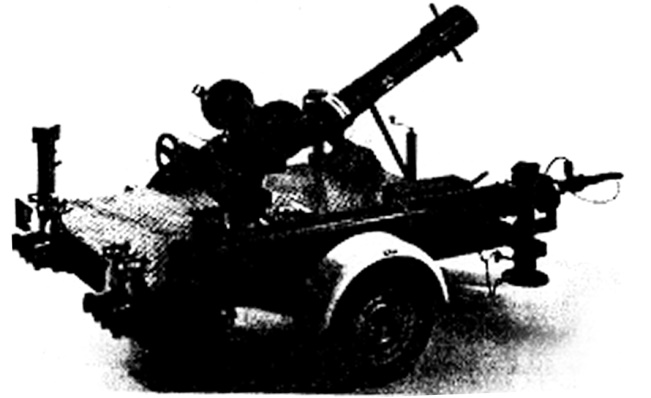

Рис. 12. 13. Мобильная комбинированная система насос – гидромонитор для подачи пенной и водной струи на расстояние 120-150м.

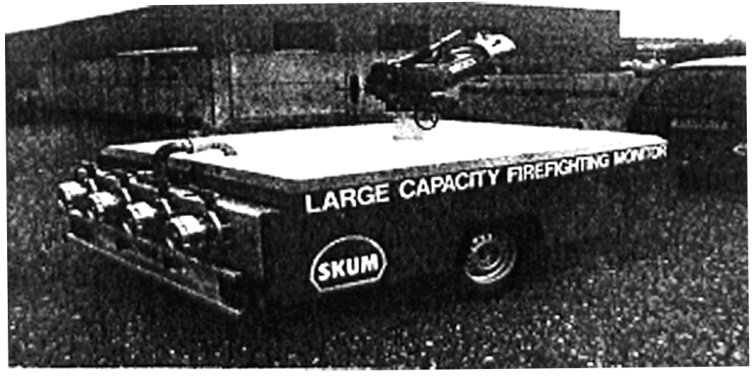

Рис. 12. 14. Мобильный монитор высокой производительностью по воде около 350 л

13. Подача огнетушащих веществ на ликвидацию горения и защиту

13.1. Общие основы подачи огнетушащих веществ

       Подача воды. Подача воды на ликвидацию горения, охлаждение или защиту может осуществляться компактными (сплошными) или распыленными струями.

       Сплошные струи используют при тушении наружных и открытых внутренних пожаров, когда необходимо подать большое количество воды на значительное расстояние или если воде необходимо придать ударную силу (например, при тушении газонефтяных фонтанов, развившихся открытых пожаров, а также пожаров в зданиях больших объемов, когда близко подойти к очагу горения невозможно; при охлаждении с большого расстояния соседних объектов, металлических конструкций; резервуаров и технологических аппаратов, находящихся под угрозой взрыва или температурных деформаций).

       Для равномерного охлаждения площади горения сплошную струю воды перемещают с одного участка на другой. Когда с увлажненного горючего вещества сбито пламя и горение прекращено, струю переводят в другое место.

       Для тушения пожаров в помещениях могут быть использованы стволы РСК – 50, РС – 50, РС – 70 и др., лафетные, а также стволы зарубежного изготовления.

       Стволы РСК – 50 и РС – 50  целесообразно применять в помещениях второй группы при их высоте до 6 м (например, в этажах помещений). Это объясняется тем, что относительно небольшие размеры помещений ограничивают маневренность действия струй. Ствол РС – 50, РСК – 50 (с насадками-распылителями и без них), как известно, является наиболее маневренным, поэтому коэффициент использования воды, подаваемой стволом РС – 50, РСК – 50 для создания условий прекращения горения, будет наивысшим.

       В помещениях первой и второй группы (табл. 2.3.) высотой более 6 м целесообразно применять стволы РС – 70 и лафетные. В помещениях первой группы (табл. 2.3.) высотой до 6 м не рекомендуется применять стволы РС – 50, РСК – 50 потому, что в этих помещениях площадь пожар может быть весьма значительной, а целесообразнее использовать более мощные стволы, имеющие большую длину струи.
