При работе с радиальной подачей sр (рис. 7.15, а) межосевое расстояние А между фрезой и нарезаемым колесом непрерывно уменьшается до такого расстояния, как в собранной червячной паре. Обкатка достигается благодаря согласованным движениям — вращениям фрезы и нарезаемого колеса. За один оборот фрезы колесо поворачивается на число зубьев, равное числу ее заходов.
С радиальной подачей нарезают колеса 8—9-й степеней точности, а также предварительно обрабатывают более точные колеса средних и крупных моделей.
Нарезание червячных колес с тангенциальной подачей (рис. 7.15, б) производится фрезой, имеющей коническую заборную часть. Фреза врезается в колесо по мере постепенного перемещения вдоль своей оси и при этом обкатывает его зубья. При настройке станка фрезу устанавливают на полную глубину резания. В процессе работы расстояние А сохраняется постоянным. Кроме вращения фреза получает осевую подачу sос.
За один оборот фрезы нарезаемое колесо поворачивается на определенное число зубьев. Кроме того, оно получает дополнительный поворот в соответствии с величиной осевого перемещения фрезы для предотвращения срезания зубьями червячной фрезы зубьев, образованных на колесе.
С тангенциальной подачей нарезают колеса 7—8-й степеней точности.
Точные червячные колеса малых размеров нарезают комбинированными фрезами сразу начисто с тангенциальной подачей. Такие фрезы, плавно переходящие в шебер, а затем в притир, позволяют получать колеса 6—7-и степеней точности. Применяются они в крупносерийном производстве.
7.2. Отделочные способы обработки зубчатых поверхностей
Повышение точности и чистоты зубчатых поверхностей достигается шевингованием, шлифованием, притиркой, обкаткой и приработкой. Шлифованием и притир-кон обрабатываются закаленные зубчатые поверхности, а шевингованием, обкаткой и приработкой — сырые или закаленные до твердости HRC 32—35.
Шевингование — это процесс снятия с боковых поверхностей зубьев тонкой волосообразной стружки толщиной 0,001—0,005 мм при помощи специального инструмента — шевера. Шевер представляет собой косозубое или прямозубое колесо, на зубьях которого в поперечном направлении нанесены канавки, образующие режущие кромки. Эти кромки и соскабливают волосообразную стружку.

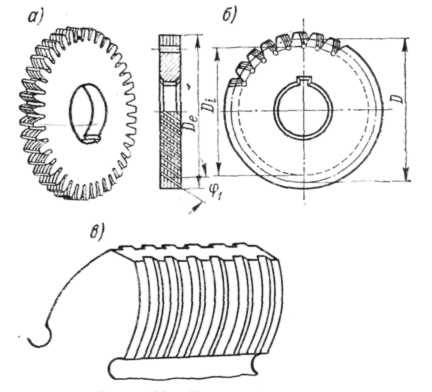

Известно несколько способов шевингования цилиндрических колес, но наибольшее распространение получила обработка дисковым шевером (рис. 7.16).
Дисковые шеверы обычного назначения для обработки цилиндрических прямозубых и косозубых колес регламентируются ГОСТом. Предусматривается три класса точности шеверов: А, В и С. Для колес 6-й степени точности рекомендуются шеверы класса А, 7-й степени точности — класса В и 8-й степени точности — класса С.
Колеса 6-й и 7-й степеней точности можно получить в том случае, если числа зубьев шевера и колеса не имеют общих множителей.

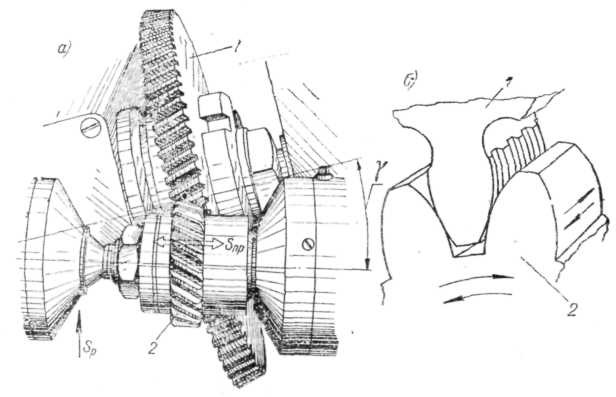

В процессе шевингования (рис. 7.17) зубья шевера 1 и обрабатываемого колеса 2 находятся в зацеплении и образуют зубчатую передачу со скрещивающимися осями.
Шевер приводит во вращение обрабатываемое колесо, которое получает еще и осевое возвратно-поступательное перемещение — продольную подачу. Продольная подача (snp = 0,15—0,3 мм/об. д) позволяет равномерно снять припуск по всей длине зуба. Стол станка имеет вертикальное перемещение для создания давления шевера на колесо. Это перемещение стола называется радиальной подачей. Она составляет sp =0,025— 0,04 мм/ход стола. После окончания каждого хода стола шевер изменяет направление вращения и обрабатывает
другую сторону зуба.
Величину угла скрещивания при шевинговании следует выбирать в пределах г = 10—20°. При обработке колес с закрытыми венцами в крайних случаях можно принимать величину угла г = 5°. Однако при шевинговании с г = 5° степень точности обработки понижается.
Имеется несколько схем шевингования. Наиболее часто применяют шевингование с диагональной подачей. В данном случае при перемещении обрабатываемого колеса его ось не совпадает с осью шевера, что значительно сокращает продольный ход шевера относительно колеса и уменьшает машинное время. Кроме того, из-за непрерывного изменения точек контакта зубьев шевера с обрабатываемой поверхностью они изнашиваются равномерно по всей длине, благодаря чему стойкость инструмента увеличивается.
Диагональное шевингование можно производить на специальных или с помощью приспособлений на любых шевинговальных станках.
Чистовая обработка колес, зубья которых образованы горячим накатыванием, осуществляется новым способом шевингования — путем снятия больших припусков. Этот способ получил название «герак». Шевингование ведется кромочным шевером, который представляет собой зубчатое колесо, сопрягаемое с обрабатываемым колесом и составляющее с ним винтовую пару. Шевингование этим способом производится на специальных станках.
Величина припуска под шевингование зависит от модуля и диаметра обрабатываемою колеса и находится в пределах 0,06—0,2 мм на сторону по толщине зуба. Этот припуск снимается за 12—20 двойных ходов стола, после чего осуществляется дополнительно несколько проходов без радиальной подачи для выкатывания обрабатываемой поверхности: 2—4 прохода — для колес 7-й степени точности и 4—6 проходов — для колес 6-й степени точности.
Наибольшие допустимые скорости резания при шевинговании различных сталей— 105—150 м/мин.
В некоторых случаях шевингование зубчатых колес осуществляют перед их термической обработкой с целью уменьшения возникающих деформаций. При снятии больших припусков создается наклеп, который при термической обработке колес приводит к значительному короблению их и нарушению полученной ранее точности. Шевингование зубьев уменьшает наклеп и деформации в 3,5 раза по сравнению с соответствующими погрешностями, полученными при фрезеровании зубьев за один проход. Поэтому после термической обработки колес операцию шлифования зубьев можно заменить хонингованием и притиркой.
Шлифование. Термически обработанные зубчатые поверхности подвергают шлифованию. Это позволяет получать зубчатые колеса 6—7-й степеней точности, а на некоторых моделях зубошлифовальных станков — 5-й и даже 4-й. Шлифованием можно устранить все виды искажения профиля зубьев после термической обработки.
Так же как и нарезание, шлифование зубьев осуществляется методом копирования профиля шлифовального круга и методом обкатки.

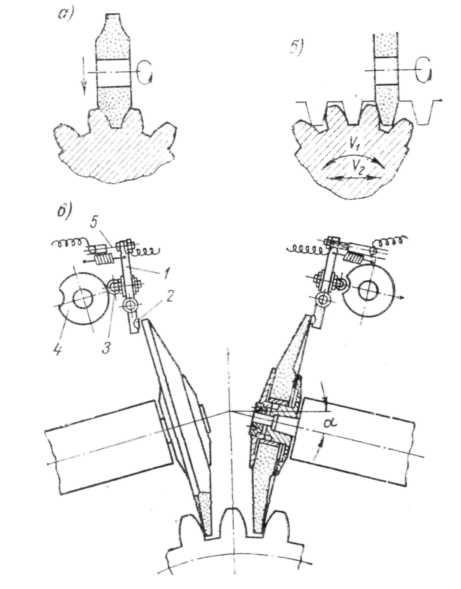

Обработка методом копирования производится профильным кругом (рис. 7.18, а), получающим вращение, возвратно-поступательное движение параллельно оси обрабатываемого колеса и подачу на глубину шлифования на каждый двойной ход. После нескольких двойных ходов круг выводится из зацепления с колесом, которое поворачивается на один или несколько зубьев. Затем цикл обработки повторяется. Прямозубые колеса с внешними зубьями и открытыми венцами 6—7-й степеней точности шлифуются на станках моделей 5860 и 5961. Прямозубые и косозубые колеса с внутренними зубьями и открытыми венцами 6—7-й степеней точности обрабатываются на станках моделей 5868 и 5860В.
Шлифование методом обкатки осуществляется дисковыми и тарельчатыми кругами (рис. 7.18, б и в) и абразивным червяком.
В мелкосерийном производстве прямые и косые внешние зубья колес с открытыми венцами 6—7-й степеней точности обрабатывают одним двусторонним конусным кругом. На станках мод. 5831 шлифуют отдельно каждую сторону впадины, а на станках мод. 584 — одновременно обе стороны впадины. Ось обрабатываемого колеса вертикальная. Деление и обкатка осуществляются с помощью червячной делительной пары стола.
У тарельчатых кругов (рис. 7.18, в) рабочей поверхностью является узкая круговая ленточка, которую легко править алмазом. Круги, установленные под углом б, равным углу зацепления, получают только вращательное движение. Обрабатываемое колесо совершает обкаточное движение, возвратно-поступательное (вдоль оси) и осуществляет поворот.
Круги правят алмазом 2, который закреплен в рычаге 1. Между алмазом и кругом имеется зазор. Через определенные промежутки времени ролик 3 попадает во впадину диска 4, и рычаг 1 под действием пружины прижимает алмаз 2 к шлифовальному кругу. Если износ круга в пределах допуска, то контакты 5 не замыкаются. При большом износе круга происходит замыкание контактов и включается механизм, автоматически смещающий круг на величину износа.
Наиболее высокую точность колес (4—5-ю степени) получают при обработке на станках типа «Мааг». Режущим инструментом являются здесь два шлифовальных круга тарельчатой формы. Они расположены под углом друг к другу таким образом, что внешние очертания их режущих кромок образуют форму зуба рейки. Угол наклона кругов сохраняется в процессе шлифования постоянным иравен 15 или 0°. Обрабатываемое колесо обкатывается вокруг шлифовальных кругов, которые благодаря этому шлифуют обе стороны впадины зуба.
Для получения необходимого обкаточного движения обрабатываемого колеса относительно воображаемой зубчатой рейки вместо эталонной шестерни и рейки применяют специальные ленточные или другие механизмы. При обкатке с помощью ленточного механизма (рис. 7.19) на ось с обрабатываемым
колесом 3 насаживают диск 2, охватываемый стальной лентой 1. Стол станка, несущий диск 2 и колесо 3, получает возвратно-поступательное перемещение по стрелкам а — б. Диск, обкатываясь по ленте, сообщает колесу движение, подобное качению по репке. Диаметр диска должен быть равен диаметру основной окружности колеса. После того как профиль зуба прошлифован до заданного размера, механизм деления поворачивает колесо па один зуб. Перед этим круги выводятся из зацепления с колесом, и возвратно-поступательное движение прекращается. Износ шлифовальных кругов автоматически компенсируется при помощи электромагнитного аппарата.
|
