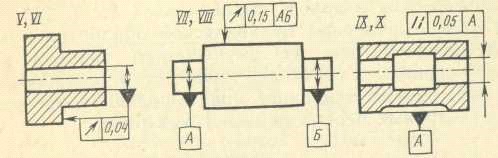

На рис. 15.3 показаны варианты обработки поверхностей, необ­ходимо определить точность взаимного расположения поверхностей детали при обработке

Содержание отчёта:

При составлении отчёта необходимо:

Расшифровать обозначение содержания допуска; Разработать технологические мероприятия, обеспечивающие выполнение этого требования

Литература:

Основная

Маталин машиностроения: Учебник. 2-е изд., испр. СПб.: Издательство «Лань», 2008.— 512 с: ил. , , Левко машиностро­ения. Проектирование технологических процессов: Учебное посо­бие. — СПб.: Издательство «Лань», 2011. — 352 с.: ил. Технология машиностроения: В 2 кн. Кн. 2. Производство деталей машин: Учеб. пособ. для вузов/, , и др.; Под ред. СЛ. Мурашкина.— М: Высш. шк., 2003.— 295 с: ил.

Дополнительная

и др. Практикум в учебных мастерских. Учеб. Посо­бие для студентов пед. ин-тов по специальности «Общетехни­ческие дисциплины и труд». - М.: «Просвещение», 1976.– 400 с. с ил. Гельфгат задач и упражнений по технологии машиностроения: Учеб. пособие для машиностр. спец. техникумов. — 2-е изд., перераб. — М.: Высш. шк., 1986. — 271 с: ил.

Муравьёв обработки металлов: Учеб. пособие для учащихся 5 – 9 кл. общеобразоват. учреждений. - М.: Просве­щение, 1995.-224 с., ил.

Методические рекомендации

Пример: На эскизе (рис. 15.1) обозначено техническое требова­ние к точности взаимного расположения поверхностей детали.

Предполагается окончательную обработку верхней плоскости выполнить чистовым фрезерованием на вертикально-фрезерном ста­нке согласно операционному эскизу, изображенному на рис. 15.2.

Требуется: изложить наименование и содержание технического требования; установить по технологическим справочникам точность взаимного расположения поверхностей детали в зависимости от типа оборудования; сделать заключение о возможности выполнить указан­ное требование.

Решение. 1. Условным знаком на рабочем чертеже показан до­пуск параллельности верхней плоскости отно­сительно нижней плос­кости, обозначенной А. Под допуском параллельности понимают наи­большее допускаемое значение отклонения от параллельности. В на­шем случае допуск равен 0,2 мм на площади 150Ч150 мм.

В таблицах технологических справочников, необходимо найти предельные отклонения нашего случая: они равны 40...100 мкм и 25...60 мкм на длине300 мм, а значит на длине 150 мм они будут равны 12,5...30 мкм. Из всех этих данных принимаем для гарантии наибольшее значение — 100 мкм, т. е. — 0,1  мм. Делаем заключение — требуемая точность взаимного распо­ложения обработанной плоскости относительно базовой плоскости А будет обеспечена.

Заключение

Данное учебное пособие должно стать логическим завершением изучения и практического применения знаний умений и навыков, по­лученных при изучении курса «Технология машиностроения», смеж­ных с ним дисциплин, где используются их теоретические и практи­ческие выводы, таких, как “Основы промышленного производства”, где рассматриваются основные вопросы организации производственного и технологического процессов на машиностроительных предприятиях; “Технологии обработки материалов резанием”, где рассматриваются различные виды обработки конструкционных материалов применяе­мые для изготовления машин, а также инструменты и приспособления применяемые для этого; “Начертательной геометрии и машиностро­ительного черчения”, на базе которых выполняются все машиностро­ительные чертежи; “Теоретической механики” дающей возможность определить силы, действующие на режущий инструмент при осущест­влении процесса резания; “Сопротивление материалов” – дисциплина, на основе которой производятся расчёты деталей машин на прочнос­ть, жёсткость и устойчивость; “Отраслевого материаловедения и тех­нологии конструкционных материалов” позволяющей производить под­бор материалов, форм, степени точности и шероховатости поверхнос­тей.

По окончании изучения лабораторного практикума «Технология машиностроения» Вы должны овладеть умением нахождения и ис­пользования информации необходимой для применения в процессе подбора необходимого оборудования, инструмента, отталкиваясь от условий их работы и материала обрабатываемых деталей, проекти­рования и составления прогрессивных производственных и техноло­гических процессов, их планирования, что в свою очередь направлено на рациональную организацию учебного процесса по различным ви­дам обработки материалов.

Исходя из вышесказанного, Вы должны будете систематически углублять свои знания, следить за технической литературой всё это в конечном итоге будет способствовать повышению вашей квалифика­ции, позволит сознательно и качественно выполнять порученную ра­боту.
