Радиоэлектронные устройства (справочник) (стр. 11 )

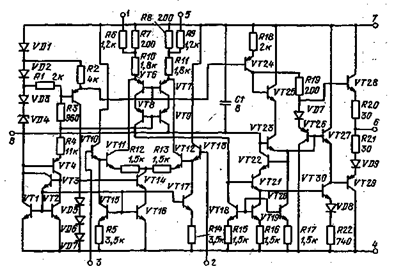

Нагрузкой транзисторов VT8 и VT9 являются генераторы тока на транзисторах VT18, VT19 и VT21, которые обеспечивают большое эквивалентное сопротивление. С этого каскада сигналы снимаются через два повторителя (VT21 и VT23). Далее сигнал проходит через VT26, VT27 и VT30, которые предназначены для усиления и формирования порогового напряжения, необходимого для открывания VT28 и VT29 выходного эмиттерного повторителя.

На рис. 1.239 приведена амплитудно-частотная характеристика. Зависимость максимального выходного напряжения от частоты при­ведена на рис. К240. Зависимости коэффициента усиления, коэффи­циента ослабления синфазного входного напряжения, входного тока и разности входных токов от напряжения питания показаны на рис. 1.241 — 1.244. Влияние напряжения питания на максимальное выходное напряжение, на максимальное синфазное входное напряже­ние, на напряжения смещения и относительную скорость нараста­ния выходного сигнала приведены на рис. 1,245 — 1.248. Влияние тем­пературы на входной ток и на разность входных токов проиллюстри­ровано на рис. 1.249 и 1.250.

Рис. 1.238 Рис. 1.239

Рис. 1.240 Рис. 1.241 Рис. 1.242 Рис. 1.243

Рис 1.244 Рис 1.245 Рис. 1.246 Рис. 1.247

Рис. 1.248 Рис. 1.249 Рис. 1.250

Рис. 1.251 Рис. 1.252

Схема включения корректирующего конденсатора и балансирую­щего потенциометра Rб приведена на рис. 1.251. При использовании усилителя в схеме повторителя сигналов (рис. 1.252) необходимо применять элементы следующих номиналов: С1=3 — 10 пФ (емкость коррекции), Сн=50 пФ, R1 = 10 кОм, R3=10 кОм, R2=R1RUI(R1 + + R3), Rн=2 кОм, Rб=10О кОм (балансирующий потенциометр), Ск = 3 — 10 пФ (емкость частотной коррекции).

4. МИКРОСХЕМЫ СЕРИИ К157

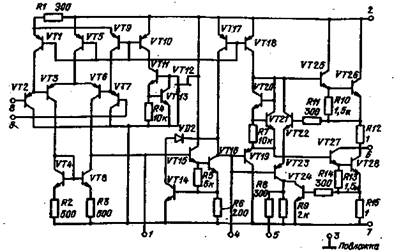

Микросхема К157УД1. На входе схемы ОУ (рис. 1.253) два эмиттерных повторителя на транзисторах VT2 и VT7, нагрузкой которых являются генераторы тока на транзисторах VT1 и VT9. Да­лее следует дифференциальный усилитель на транзисторах VT3 и VT6, в коллекторах которых включен трансформатор тока на тран­зисторах VT4 и VT8. Выходной сигнал дифференциального усилителя поступает на повторитель — транзистор VT15. С повторителя сигнал приходит на усилитель на транзисторе VT16. Нагрузкой этого тран­зистора является генератор тока на транзисторе VT17. С коллектора транзистора VT16 сигнал поступает на повторитель, в эмиттерной це­пи которого включены транзисторы VT20 и VT21. На этих транзисто­рах формируется напряжение, которое уменьшает порог открывания выходного составного повторителя на транзисторах VT25, VT26 и VT27, VT2&. Для защиты усилителя от перегрузок по выходу служат транзисторы VT22 — VT24, которые открываются напряжением, сфор­мированным на резисторах R1-2 и R15, при критических выходных токах. Схема на транзисторах VT11 — VT13 служит стабилизатором опорного напряжения для транзисторов VT1, VT5, VT9 VT10 VT17 и VT18.

На рис. 1.254 приведена амплитудно-частотная характеристика. Изменение максимального выходного сигнала от частоты показано на рис. 1.255. Влияние напряжения питания на коэффициент усиления и на потребляемый ток показано на рис. 1.256 и 1.257. Изменение коэф­фициента усиления от температуры приведено на рис. 1.258. Зависи­мость входного тока от напряжения питания изображена на рис. 1.259. Влияние температуры на разность входных токов пока­зано на рис. 1.260. Основная схема включения ОУ приведена на рис. 1.261.

Рис. 1.253 Рис. 1.254

Рис. 1.255 Рис. 1.256 Рис. 1.257 Рис. 1.258

Рис. 1.259 Рис. 1.260 Рис. 1.261

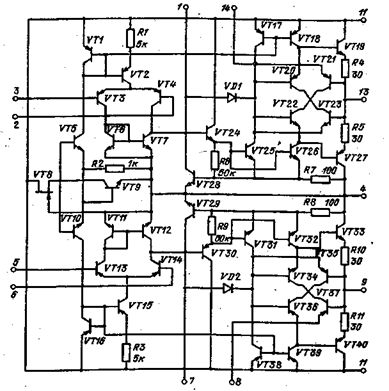

Микросхема К157УД2. Микросхема состоит из двух ОУ. Ее элек­трическая схема представлена на рис. 1.262. Рассмотрим работу од­ного ОУ. Входной дифференциальный каскад построен на транзисто­рах VT3 и VT4. В эмиттерах включен генератор тока на транзисторе VT2, а в коллекторах — схема трансформатора тока, обеспечиваю­щая большое эквивалентное сопротивление. Выходной сигнал сни­мается с коллектора транзистора VT7 и. подается на эмиттерный повторитель на транзисторе VT24. Далее сигнал поступает в базы транзисторов VT25 и VT26, в коллекторных цепях которых включен трансформатор тока на транзисторах VT17 и VT18. Выходной сиг-нал с коллекторов транзисторов VT18 и VT20 подается через эмит-терные повторители на транзисторы VT18 и VT27 на выход. Между базами транзисторов VT19 и VT27 включена мостовая схема (тран­зисторы VT20 — VT23), которая выполняет двойную роль: во-первых, она создает пороговое напряжение для выходных транзисторов, а во-вторых, при критических выходных токах эти транзисторы откры­ваются и соединяют коллектор транзистора VT25 с выходом. Мостовая схема также контролирует уровень сквозного тока, протекающе­го через транзисторы VT19 и VT27.

Рис. 1.262 Рис. 1.263

Рис. 1.264 Рис. 1.265 Рис. 1.266 Рис. 1.267

Рис. 1.268 Рис. 1.269

Для стабилизации ОУ по постоянному току е интегральной мик­росхеме существует общий каскад, в котором формируется эталон­ный ток, определяющий смещение токозадающих цепей. В истоке транзистора VT8 устанавливается напряжение, которое определяет ток в транзисторах УТ5 и VT10. Ток этих транзисторов формирует на транзисторах VT1 и VT16 эталонное напряжение, - поступающее в генераторы тока ОУ.

Амплитудно-частотные характеристики приведены на рис. 1.263. Зависимость максимального выходного напряжения от частоты по­казана на рис. 1.264. Изменения коэффициента усиления и потреб­ляемого тока от напряжения питания приведены на рис. 1.265 и

l.266. Влияние напряжения питания на входной ток показано на рис. 1.267, а изменение входного тока от температуры — на рис. 1.268. На рис. 1.269 приведена основная схема включения интегральной микросхемы.

5. МИКРОСХЕМЫ СЕРИИ К544

Микросхема К544УД1. Операционный усилитель (рис. 1.270)-имеет высокое входное сопротивление, внутреннюю частотную кор­рекцию и нормированный уровень шума. На входе усилителя включе­ны полевые транзисторы VT4 и VT5. Ток через эти транзисторы за­дается генератором тока на транзисторе VT6, базовое опорное на­пряжение которого определяется транзистором VT7 в диодном включении. Для получения большого усиления напряжения в сток транзисторов VT4 и VT5 включены генераторы тока, которые обра­зуют трансформатор тока (транзисторы VT1 — VT3). Ток через тран­зисторы. VT1 и VT2 можно менять внешним резистором, подключен­ным к выводам 1 и 8, что позволяет устанавливать на выходе ОУ нулевое постоянное напряжение. Выходной сигнал первого каскада подается через эмиттерный повторитель (VT8) на второй усилитель-ный каскад на транзисторе VT9, в коллекторной цепи которого включен генератор тока на транзисторе VT10. С коллектора транзис­тора VT9 сигнал снимается на эмиттерный повторитель. Нагрузкой этого повторителя является транзистор VT14. На транзисторах VT12 и VT13 образуется падение напряжения, необходимое для открыва­ния транзисторов VT15 и VT18 выходного каскада. Для защиты вы­хода ОУ от короткого замыкания служат транзисторы VT16 и VT17, которые открываются при большом выходном токе и шунтируют выходное напряжение.
