Радиоэлектронные устройства (справочник) (стр. 47 )

Формирователь треугольного сигнала. Формирователь рис. 11.12 позволяет получить на выходе сигнал треугольной формы. Амплиту­да сигнала достигает 90% напряжения питания при достаточно вы­сокой линейности фронтов.

В основу формирователя положен принцип заряда и разряда конденсатора через генераторы тока, построенные на транзисторах. Коллекторные токи транзисторов определяются опорными напряже­ниями стабилитронов и эмиттерными резисторами. При отсутствии входного сигнала через транзисторы должны протекать равные токи. Если равенство токов не выполняется из-за разброса номиналов стабилитронов и резисторов, то следует подстроить резистор R4. Появление входного сигнала с амплитудой больше напряжения про­боя стабилитронов вызовет разбаланс коллекторных токов. Поло­жительная полуволна входного сигнала уменьшит ток транзистора VT2. Ток транзистора VT1 останется без изменения. Разностный коллекторный ток будет заряжать конденсатор. С приходом отри­цательной полуволны уменьшится коллекторный ток транзистора VT1. Ток транзистора VT2 установится номинальным. Конденсатор будет разряжаться током транзистора VT2. Если амплитуда вход­ного сигнала меньше напряжения питания, то наблюдается прямая зависимость между амплитудами входного и выходного сигналов, а если больше напряжения питания, то амплитуда выходного сиг­нала постоянна.

Емкость конденсатора рассчитывается по формуле С= 103I/2fUmах (мкФ), где I — ток транзистора; f — частота вход­ного сигнала; Umax — амплитуда выходного сигнала.

Рис. 11.12 Рис. 11.13 Рис. 11.14

Рис. 11.15

Широкодиапазонный генератор сигнала треугольной формы. Ге­нератор сигнала треугольной формы (рис. 11.13) позволяет полу­чить частоту от 0,01 Гц до 0,1 МГц. Выходной сигнал 20 В формируeтся на конденсаторе С4 коллекторными токами транзисторов VT4, VT6. При заряде конденсатора транзисторы VT4 и VT5 откры­ты, а транзисторы VT3 и VT6 закрыты. Когда напряжение на кон-денсаторе возрастет до уровня, определяемого делителем R1 — R3 транзистор VT1 откроется. Следом за ним откроются транзисторы VT3 и VT6, которые закрывают транзисторы VT4 и VT5 Начнется процесс разряда конденсатора через транзистор VT6 По достиже­нии нижнего уровня откроется транзистор VT2. Этот процесс воз-вращает схему в первоначальное состояние. Вновь начинается заряд конденсатора. Частота выходного сигнала может линейно меняться с помощью резистора R5 с перекрытием в 20 раз. Для конденсатора емкостью 1 нФ и при R5 = 510 кОм частота равна 001 Гц

Формирователь ступенчатого сигнала. В исходном состоянии (рис. 11 14) конденсатор заряжен до напряжения питания Все тран­зисторы закрыты. Входной импульс положительной полярности от­крывает транзистор VT1. Через этот транзистор протекает ток ко­торый разряжает конденсатор. Напряжение на конденсаторе умень­шается. Второй входной импульс также разрядит конденсатор на дискретное значение напряжения. В результате этого каждый им­пульс будет ступеньками уменьшать напряжение на конденсаторе Как только напряжение на конденсаторе сравняется с напряжением на делителе R4, R5, открывается транзистор VT2 и наступает ре­лаксационный процесс в составном каскаде. Транзисторы VT2 и VT3 открываются. Происходит процесс заряда конденсатора После этого начинается новый цикл разряда конденсатора.

Генератор трапецеидального сигнала с регулируемой длитель­ностью фронта. В основу генератора (рис. 11.15) положен мульти­вибратор который управляет работой токозадающих транзисторов VT3 и VT4. Когда транзистор VT2 открыт, через транзистор VT3 протекает зарядный ток конденсатора СЗ. Скорость нарастания на­пряжения на конденсаторе (или фронт выходного сигнала) зависит от зарядного тока, который регулируется резистором R12 Макси­мальное напряжение на конденсаторе ограничено стабилитроном VD2. При переключении транзисторов мультивибратора в другое состояние начинается процесс разряда конденсатора. Транзистор VT3 закрывается, а транзистор VT4 открывается. Разрядный ток транзистора VT4 регулируется с помощью резистора R15. Значение этого тока определяет спад выходного сигнала. Частота и скваж­ность выходного сигнала регулируются резисторами R2 и R4. Гене­ратор может работать в широком диапазоне частот, вплоть до 1 МГц. При больших изменениях частоты выходного сигнала необ­ходимо менять номиналы емкостей конденсаторов С1 и С2.

4. ГЕНЕРАТОРЫ НА ОУ

Управляемый генератор сигнала пилообразной формы. Ге­нератор (рис. 11.16) состоит из порогового устройства и интегра­тора. Выходное напряжение отрицательной полярности порогового устройства, построенного на ОУ DA1, подается на вход интегратора. Конденсатор С, включенный в цепь ООС, постепенно заряжается. На выходе ОУ DA2 формируется линейно нарастающий сигнал. Когда на неинвертирующем входе ОУ DA1 будет нулевой потенци­ал, произойдет ее переключение. Выходной сигнал положительной полярности проходит через диод и разряжает конденсатор. Когда конденсатор полностью разрядится, ОУ DA1 вновь вернется в ис­ходное состояние и начнется новый цикл формирования выходного сигнала. Частота следования выходного сигнала определяется вы­ражением f = 3/C(R3 + R4).

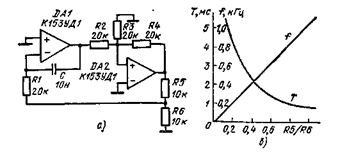

Генератор на ОУ К153УД1. Генератор треугольных импульсов (рис. 11.17, а) построен на двух ОУ. Первый ОУ выполняет функции интегратора, а второй является пороговым элементом. Напряжение на выходе ОУ DA1 линейно возрастает (убывает). Когда оно срав­няется по абсолютному значению с выходным напряжением ОУ DA2, переключится второй ОУ и на делителе R5, R6 изменится полярность напряжения. В этом случае выходной сигнал ОУ DA1 будет линейно убывать (возрастать). В последующий момент про­изойдет сравнение выходного сигнала ОУ DA1 с порогом закрыва­ния ОУ DA2. Произойдет вторичное переключение ОУ DA2. Зави­симость периода сигнала треугольной формы от коэффициента передачи ОУ DA2 показана на рис. 11.17,6.

Генератор на однопереходном транзисторе с усилителем. Гене­ратор пилообразного сигнала (рис. 11.18, а) построен на ОУ, кото­рый выполняет функции интегратора. Скорость нарастания выход­ного сигнала зависит от входного напряжения. Когда напряжение на выходе ОУ достигнет 8 В, открывается однопереходный транзи­стор. Положительный импульс на резисторе R2 проходит через диод, и разряжается интегрирующий конденсатор. Зависимость ча­стоты выходного сигнала от на­пряжения на входе показана на рис. 11.18, б.

Рис. 11.16 Рис. 11.17

Генератор с двойной ПОС. Ге­нератор (рис. 11.19, а) состоит из интегратора, выполненного на ОУ DA2. Когда ОУ DA2 переключа­ется, на его неинвертирующий вход подается напряжение ПОС, которое определяет порог срабатывания схемы. С потенциометра R4 на неинвертирующий вход ОУ DA1 действует вторая ПОС. Если величина этой связи меньше порога открывания ОУ DA2, то передний фронт импульсного сигнала на выходе ОУ DA1 пройдет через конденсатор С1 на инвертирующий его вход. С этого момента начинается про­цесс заряда конденсатора С1. Напряжение на выходе ОУ DA1 мед­ленно увеличивается. Когда оно достигнет порога открывания ОУ DA2, происходит переключение ОУ DA2. Начинается процесс разряда конденсатора С1. Частота следования импульсов выходно­го сигнала определяется выражением f=K2/4RC(K1-K2);

Рис. 11.18

Рис. 11.19

Рис. 11.20

K1 = R2/(R2+R3); K2 = R'4/(R'4+R"4). В зависимости от уровня сиг­нала ПОС в ОУ DA1 можно регулировать ступеньку выходного сигнала. Максимальное значение, ДE определяется напряжением на делителе R2, R3. На рис. 11.19,6 приведены эпюры напряжения в гонках схемы.

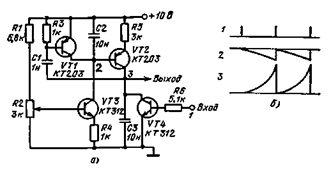

Запускаемый генератор сигнала. Выходное напряжение (рис. 11.20, а), формируемое на конденсаторе СЗ, равно U3 = = (t/C3)I2. Конденсатор заряжается линейно возрастающим током I2 = U2/R5 транзистора VT2. Управление коллекторным током тран­зистора VT2 осуществляется напряжением на конденсаторе С2 (U2= (t/С2)I3). Это напряжение зависит от тока транзистора VT3 (l3=UБ/R4). В результате U3 = Uб t2/C2C3R4R5. Для указанных на схеме номиналов элементов частота выходного сигнала равна 5 кГц. Сброс конденсаторов С2 и СЗ осуществляется внешним сиг­налом через транзисторы VT4 и VT1. На рис. 11.20,6 приведены эпюры напряжения в разных точках схемы.

Формирователь сигнала вида sec x. Формирование функции secx осуществляется от входного гармонического сигнала. Схема (рис. 11.21, а) может работать от единиц герц до сотен килогерц. В первом транзисторе происходит ограничение входного сигнала с амплитудой 2,5 В. Второй транзистор увеличивает крутизну фронтов прямоугольного сигнала и меняет его фазу. Сигнал на коллекторе транзистора VT2 суммируется с входным сигналом на резисторе R6. Выходной сигнал выбирается в определенной точке потенциометра так, чтобы можно было установить определенное значение глубины впадины функции sec я. Следует заметить, что эта схема формирования может давать погрешность в некоторых точках до 10%. При увеличении амплитуд меандрового и гармонического сиг­налов погрешность уменьшается. Для увеличения точности форми­рования функции sec а; можно поставить на входе схему диодного ограничения (рис. 11.21,6). Роль этой схемы заключается в том, чтобы сгладить вершины гармонического сигнала. С пом-ощью до­полнительной схемы точность моделирования может быть повыше­на до 5%.
