Схема включения интегральной микросхемы в режим повторите­ля показана на рис. 1.191. Балансировку микросхемы можно осуще­ствить с помощью потенциометра, подключенного к выводам 7 и 8 (рис. 1.192). Подключение потенциометра изменяет нагрузочное со­противление усилительного каскада на транзисторах VT7 и VT8.

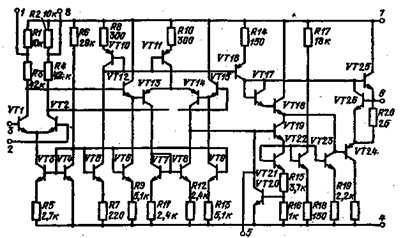

Микросхема К153УД4. На входе микросхемы (рис. 1.193) стоит дифференциальный каскад с большими нагрузочными сопротивления­ми. Рабочий ток первого каскада задается генератором тока на транзисторе VT3. Напряжение на его базе создается за счет падения напряжения на транзисторе VT4 в диодном включении. Это же на­пряжение подается на базы других токозадающих транзисторов VT5, VT6 и VT9. Сигнал с первого каскада поступает на второй дифференциальный каскад на транзисторах VT13 и VT14, на входе которого находятся эмиттерные повторители на транзисторах VT12 и VT15. Эмиттерные повторители увеличивают входное сопротивление второго каскада. В коллектор транзистора VT14, с которого снимается сигнал на следующий каскад, включена динамическая на­грузка (транзистор VT8). Выходной каскад построен на транзисто­pax разного типа проводимости, VT25 и VT24. Транзистор VT26 контролирует сквозной ток, протекающий через эти транзисторы.

Частотные характеристики усилителя без OG приведены на рис 1.194 при различных параметрах элементов корректирующих це­пей На рис. 1.195 изображены характеристики усилителя с различ­ными коэффициентами, усиления. При термостабилизации усилителя необходимо учитывать зависимость напряжения смещения от температуры (рис. 1.196). Включение корректирующих элементов (табл. 1.5) показано на рис. 1.197. На рис. 1.198 изображена схема балансировки ОУ.

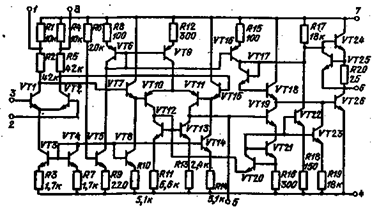

Микросхема К153УД5. На входе ОУ (рис. 1.199) помещен диф­ференциальный каскад на транзисторах VT1 и VT2, в эмиттеры ко­торых включен генератор тока на транзисторе VT3. Коллекторный ток этого генератора определяется опорным напряжением на тран­зисторе VT4 в диодном включении. Это напряжение устанавливается схемой «токового зеркала», собранной на транзисторах VT5, VT6 и VT9. Транзистор VT9 является генератором тока для второго диф­ференциального каскада, собранного на транзисторах VT10 и VT1J. В коллекторы этих транзисторов включен трансформатор тока, по­строенный на VT12 и VT13. Связь между первым и вторым диффе­ренциальными каскадами осуществляется через эмиттерные повто­рители (VT7 и VT15), нагрузкой которых служат генераторы тока на транзисторах VT8 и VT14.

Рис. 1.193 Рис. 1.194

Рис. 1.195 Рис. 1.196 Рис. 1.197 Рис. 1.198

Таблица 1.5

Номер кривой	Ку, и	RI, Ом	С1. нФ	R2, Ом	С2, нФ
1	104	104	0,05
2	103	470	1,0	—	—
3	102	47	10,0	—	—
4	10	27	47,0	270	1,5
5	1	10	47,0	39	22

Выходные противофазные сигналы второго дифференциального каскада поступают на выходной повторитель (VT24 и VT26) через два усилителя на транзисторах VT22 и VT19. Все остальные тран­зисторы предназначены для стабилизации постоянного рабочего то­ка выходных транзисторов VT24 и VT26. Переменный .сигнал вызы­вает одновременное открывание транзистора VT24 и закрывание транзистора VT26 или закрывание VT24 и открывание VT26. Реали­зация этого режима осуществляется установкой постоянного напря­жения на коллекторе транзистора VT16 и подачей рабочего сигнала через транзистор VT22. Противофазный рабочий сигнал проходит через транзистор VT19. Постоянное же напряжение устанавливается на эмиттере транзистора VTJ8. Оно отличается от постоянного на­пряжения предыдущего плеча на 1,4 В. Остальные транзисторы (VT20, VT21 и VT23) предназначены для стабилизации режима транзистора VT26 по постоянному току. Транзистор VT25 защищает усилитель от перегрузок Для положительных полярностей рабочего сигнала.

Таким образом, ОУ имеет три усилительных каскада: два диффе­ренциальных и один яа транзисторе VT22. На рис. 1.200 приведена частотная характеристика усилителя. Для устранения самовозбуж­дения усилитель требует включения сложной внешней корректирую­щей цепи (рис. 1.201). Элементы этой цепи для различных коэффи­циентов передачи (рис. 1.202) выбираются из табл. 1.6.

Рис. 1.199

Рис. 1.200 Рис. 1.201 Рис. 1.202

Таблица 1.6

Номер кривой	R1, Ом	R3. Ом	С1, пФ	С2, пФ
1	104		50
2	470	—	100	—
3	47	—	10000	—
4	27	270	50000	1500
5	10	390	50000	20000

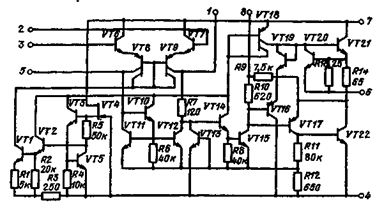

Микросхема К153УД6. Электрическая схема интегральной микро­схемы К153УД6 (рис. 1.203) во многом похожа на электрическую схему микросхемы К153УД2. Отличие заключается в применении по­левого транзистора в стабилизаторе базового напряжения источника тока первого дифференциального каскада. Это позволило значитель­но уменьшить входной ток микросхемы до 75 нА (вместо 500 нА). Кроме того, уменьшен средний температурный коэффициент измене­ния разности входных токов до 0,2 нА/град (вместо 2 нА/град). . Общность электрических схем микросхем К153УД2 и К153УД6 позволяет применить одинаковые цепи коррекции. Частотные харак­теристики интегральной микросхемы с разомкнутой ОС для различ­ных способов коррекции показаны на рис. 1.204 (кривая 1 — одно­полюсная коррекция при С1 = 0; кривая .1' — однополюсная коррек­ция при С1= 30 пФ; кривая 2 — двухполюсная коррекция при С1 — =30 пФ и С2=300 пФ). Изменение максимальной амплитуды вы­ходного сигнала от частоты для различных способов коррекции по­казано на рис. 1.205, где кривая 3 — коррекция прямой связью.

Рис. 1.203 Рис. 1.204

Рис. 1205 Рис. 1.206 Рис. 1.207

Рис. 1.208 Рис. 1.209 Рис. 1.210

Выходной ток микросхемы зависит от полярности выходного сигнала. На рис. 1.206 показаны кривые изменения выходного на­пряжения от тока в нагрузке при различных температурах. На рис. 1.207 показана зависимость фазы выходного сигнала от часто­ты: кривая 1 — С1 = 30 пФ; кривая 2 — С1 = 30 пФ, С2=300 пФ, R4=10 кОм; кривая 3 — С1=150 пФ, С2=7 пФ,
