Радиоэлектронные устройства (справочник) (стр. 59 )

Рис. 15.6

Пороговый преобразователь срельефностн» сигнала. В схеме (рис. 15.5, а) осуществляется преобразование входного сигнала, имеющего плавный переход от положительного к отрица! ельному значению, в сигнал со скачкообразным переходом. Ширина зоны между разнополярнымн участками сигнала определяется порогами открывания диодов VD1 и VD2. Резистор R2 регулирует порог для положительного сигнала, а резистор R9 — для отрицательного. По­роги управляются независимо один от другого. С помощью рези­сторов R2 и R9 можно вывести диоды в проводящее состояние. В этом случае порог для положительного сигнала смещается в об­ласть отрицательных значений (и наоборот). На рис. 15.5, б при­веден пример увеличения «рельефности» входного синусоидального сигнала и зависимость фазы отсеченного сигнала от управляющего напряжения на движках потенциометров R2 (R9).

Двухканальный широкополосный фазовращатель. Фазовраща­тель (рис. 15.6) имеет равномерную амплитудно-частотную харак­теристику. Сигналы на Выходе 1 и Выходе 2 сдвинуты по фазе на 90° в диапазоне частот от 100 Гц до 10 кГц. Из-за разброса номи­налов элементов цепочки RC каскады следует подстраивать с по­мощью переменных резисторов.

2. СХЕМЫ ФОРМИРОВАНИЯ АБСОЛЮТНОГО ЗНАЧЕНИЯ

Преобразователь двухполярного сигнала. Преобразователь (рис. 15.7) выполняет функции двухполупериодного выпрямителя. Он может работать с сигналами, амплитуда которых меньше 5 В. Если увеличить номиналы источников питания, то амплитуду вход­ного сигнала также можно увеличить. Для выравнивания положи­тельных и отрицательных полуволн на выходе необходимо подбирать сопротивление резистора R4. Преобразователь работает в ши­роком диапазоне частот.

Рис. 15.7

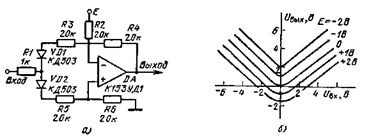

Формирователь абсолютного значения. Двухполярный входной сигнал (рис. 15.8,с) преобразует­ся в однополярный с помощью двух диодов, которые объединя­ют входы ОУ в дифференциальном включении. Эти диоды управляют подведением входного сигнала ко входам ОУ в зависимости от его полярности. При этом на вы­ходе схемы присутствуют только отрицательные сигналы. В схеме линейная зависимость выходного сигнала от входного соблюдается для сигналов больше 1 В. Для управляющих напряжений Е семей­ство характеристик UBЫХ(UBX) приведено на риc. 15.8, б.

Рис 15.8

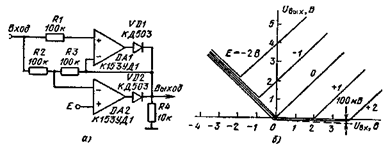

Преобразователь на двух ОУ. Преобразователь абсолютных значений (рис. 15.9, а) построен на двух схемах, передаточные ха­рактеристики которых близки к характеристикам идеального диода. Коэффициент передачи схем определяется отношением сопротивле­ний резисторов R2 и R3. Управляющее напряжение позволяет сдви­гать правую ветвь передаточной характеристики. При E>0 возника­ет зона ограничения входного сигнала. Например, для Е=1 В входной сигнал проходит на выход, если он превышает значение 2 В. На рис. 15.9, б приведено семейство передаточных характеристик!

Рис. 15.9

Рис. 15.10

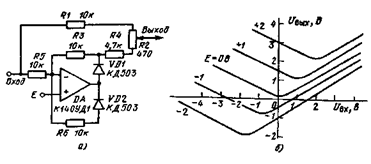

Компенсационный преобразователь абсолютных значений. Фор­мирование абсолютного значения входного сигнала в схеме (рис. 15.10, а) осуществляется при взаимодействии входного и вы­ходного сигналов. Если на входе присутствует сигнал положитель­ной полярности, то выходной сигнал формируется за счет прохож­дения входного сигнала по цепи Rl — R4. Для входного сигнала от­рицательной полярности на выходе интегральной микросхемы фор­мируется сигнал положительной полярности, который проходит че­рез диод VD1 на резисторы R4, R2, R1. В результате на выходе образуется разностный сигнал. Поскольку сопротивление резисто­ра R1 в два раза больше сопротивления резистора R4, сигнал ми­кросхемы на выходе является преобладающим. С помощью рези­стора R2 можно балансировать схему. На рис. 15.10, б приведено семейство переходных характеристик преобразователя.

Детекторный преобразователь. Формирователь абсолютного зна­чения входного сигнала (рис. 15.11, а) построен по принципу двух-полупериодного выпрямления на диодах VD1 и VD2. Положитель­ное значение выходного сигнала ОУ DA1 проходит через диод и по­ступает на неинвертирующий вход ОУ DA2. На выходе будет по­ложительный сигнал. Отрицательное значение выходного сигнала ОУ DA1 проходит на инвертирующий вход ОУ DA2. На выходе также будет положительный сигнал. Для положительного входного сигнала коэффициент передачи равен K+ = R6R4/R5R1. а для отри­цательного —

Рис. 15.11

Рис. 15.12

На рис. 15.11, б приведено семейство передаточных характеристик преобразователя.

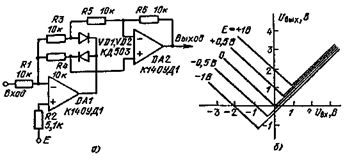

Параллельный преобразователь. Схема получения абсолютного значения входного сигнала (рис. 15.12, а) имеет большое входное сопротивление. Здесь входной сигнал действует на две микросхемы одновременно. Для положительных значений входного сигнала ко­эффициент усиления схемы равен единице, а для отрицательных — зависит от K_=1 — (R4R2/R3R1). При R4R2/R3R1 = 2 получим точное совпадение по амплитуде сигналов на выходе. Для управления пе­редаточной характеристикой схемы можно менять напряжение Е. Можно ввести дополнительное управление характеристикой, если менять напряжение на инвертирующем входе ОУ DA2. В приведен­ной схеме можно использовать ОУ различных типов. На рис. 15.12,6 представлено семейство передаточных характеристик преобразова­теля.

Рис. 15.13

Рис. 15.14

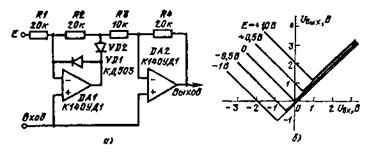

Прицезнонный детектор. Преобразователь (рис. 15.13, а) пост­роен на двух ОУ. Двухполупериодное выпрямление реализуется пу­тем переключения диодов. Знак коэффициента усиления меняется при смене знака входного сигнала.-Полярность выходного сигнала положительная. Положительный входной сигнал, вызывает появле­ние положительного напряжения на выходе DA1. Диод VD1 закрывается, a VD2 открывается. Усилитель DA2 обеспечивает необходи­мый коэффициент усиления с помощью делителей Rl, R2 и R3, R4. При отрицательной полярности входного сигнала диод VD1 откры­вается, a VD2 закрывается. Отрицательная полуволна проходит на инвертирующий вход усилителя DA2.

При коэффициенте усиления K сопротивление резистора равно R1 = R2(K+1)/(К-1) или R1=R3R2/(R3+R2). Рис. 15.13, б иллю­стрирует передаточную характеристику схемы.

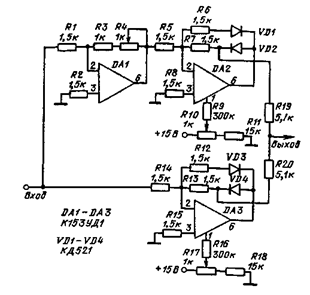

Параллельный преобразователь абсолютного значения. Преоб­разователь (рис. 15.14) состоит из инвертора, построенного на ОУ DA1, и двух детекторов на ОУ DA2 и DA3. С помощью потенцио­метра R4 осуществляется установка равенства передачи положи­тельных и отрицательных полярностей входного сигнала. В ОУ DA2 и DA3 постоянное напряжение на выходе можно скомпенси­ровать потенциометрами R10 и R17. В настроенной схеме динами­ческий диапазон входного сигнала с частотами от 0 до 3 кГц лежит в интервале от 0,4 мВ до 5,5 В с нелинейностью менее 0,2 %. Ча­стотный диапазон работы преобразователя ограничен применяемы­ми ОУ. Применение вместо интегральной микросхемы К153УД1 ми­кросхем К140УД1Б и К140УД7 позволит расширить частотный диа­пазон до 10 кГц. Для устранения возбуждения в микросхемах К153УД1 необходимо применить корректирующие элементы: между выводами 5, 6 конденсатор С = 56 пФ и выводами 1, 5 резистор R=1,5 кОм и конденсатор С = 300 пФ.

Рис. 15.15 Рис. 15.16

Последовательная схема преобразователя. На ОУ DA1 в соста­ве преобразователя (рис. 15.15) построен двухполупериодный де­тектор. В этой микросхеме происходит разделение полярностей входного сигнала. Сигнал с отрицательной полярностью проходит на инвертирующий вход усилителя DA2. На выходе этого усилите­ля сигналы объединяются на резисторе R11. С помощью резисто­ра R11 добиваются равенства частей выходного сигнала, соответ­ствующих положительной и отрицательной полярностям входного сигнала. Порог разделения входного сигнала можно регулировать в ОУ DA1 с помощью резистора R6. Входной сигнал с частотой от О до 5 кГц и с амплитудой от 1 мВ до С В передается на выход с нелинейностью менее 0,2 %.

3. УМНОЖИТЕЛИ

Устройство возведения сигнала в квадрат с фазовраща­телем. Устройство (рис. 15.1G), моделирующее возведение сигнала в квадрат, состоит из трех полевых транзисторов. Первый транзи­стор выполняет функции повторителя сигнала. В истоке и стоке этого транзистора присутствуют одинаковые по амплитуде противо­фазные сигналы. Эти сигналы подаются в затворы двух других транзисторов, имеющих общую нагрузку, на которой и выделяется квадратичный сигнал. Для получения удовлетворительного преобра­зования сигнала необходимо подобрать транзисторы с идентичными характеристиками. С помощью напряжения смещения, поступающе­го на VT2 и VT3 с потенциометров R8 и R9 от источника 5 В, ра­бочие точки транзисторов VT2 и VT3 устанавливаются на началь­ном участке входной характеристики.

Параллельная схема возведения сигнала в квадрат. Схема (рис. 15.17) использует противофазные сигналы. Полевые транзи­сторы должны быть подобраны по основным параметрам (крутиз­на и напряжение отсечки). Для подстройки режимов работы тран­зисторов необходимо подстроить резисторы R2 и R4. Частотный диапазон работы от 100 Гц до 500 кГц. Амплитуда входного сигна­ла 0,5 В.
