Радиоэлектронные устройства (справочник) (стр. 44 )

Генератор на составном транзисторе. Генератор (рис. 10.18, о) построен на интегрирующей цепочке Rl, C1 и двух транзисторах. Напряжение на конденсаторе нарастает по экспоненциальному за­кону. Когда напряжение на конденсаторе достигает значения уп­равляющего, открывается составной каскад, выполняющий функции тиристора. Конденсатор разряжается через открытые транзисторы и резисторы R2 и R4. Время его разряда определяет длительности импульса, равную 15 икс. После окончания разряда конденсатора транзисторы закрываются. Начинается новый цикл работы генера­тора. Зависимость периода следования импульсов от управляющего напряжения показана на рис. 10.18, 6.

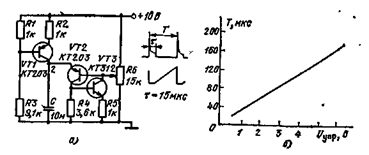

Генератор с интегратором тока. В основу генератора (рис. 10.19, а) положен принцип заряда конденсатора С постоянным током, протекающим через транзистор VT1, Конденсатор заряжает­ся по линейному закону. Когда напряжение на нем станет равным управляющему, открываются транзисторы VT2 и VT3. Происходит процесс разряда конденсатора за время действия импульса 15 мкс.

Амплитуда импульса равна амплитуде управляющего напряжения Период следования импульсов меняется по линейному закону в за­висимости от управляющего напряжения (рис 10 19,6)

Рис. 10.18

Рис. 10.19

Генератор с выключающим транзистором. В первоначальном состоянии все транзисторы (рис. 10.20) закрыты. Конденсатор С1 заряжается через резистор R2. Когда напряжение на конденсаторе становится равным напряжению, получаемому с делителя R5 R6 (приблизительно 7 В), транзисторы VT1 и VT2 открываются Раз­ряд конденсатора происходит через транзисторы VT1 и VT2 и базо­вую цепь VT3. Транзистор VT3 открывается. Время разряда кон­денсатора равно Tp = C1R4. Затем транзисторы VT1 и V77 закрыва­ются и начинается новый цикл заряда конденсатора, который длится

т3=0,3C1R2.

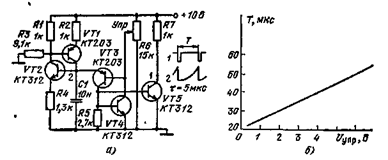

Генератор с квадратичным законом изменения напряжения на конденсаторе. В генераторе (рис. 10.21, а) времязадающим устрой­ством являются транзисторы VT1 и VT2 и конденсатор С1 Тран­зистор VT1 работает в качестве генератора тока. Зарядный ток определяется напряжением на базе этого транзистора Это напря­жение меняется в зависимости от потенциала на конденсаторе За счет этого в т. 2 напряжение изменяется по параболическому зако­ну. Быстрый рост напряжения на конденсаторе уменьшает время открывания составного каскада VT3. VT4 .для разряда конденсатоpa. Это свойство увеличивает стабильность периода следования импульсов. На рис 1021,6 представлена зависимость периода Т от управляющего напряжения

Рис. 10.20

Рис. 10.21

2. ГЕНЕРАТОРЫ НА МИКРОСХЕМАХ

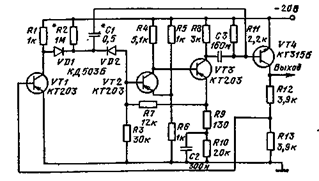

Низкочастотный генератор. Генератор нмпульсса (рис. 1022) работает на частоте 2,8 Гц Нестабильность частоты равна 0,02% при температурном коэффициенте 0,007%/град. Изме­нение частоты импульсов в основном определяется температурной нестабильностью элементов времязадающей цепи. Выходной импульс имеет амплитуду 20 В и фронт 15 не Скважность равна 103 — lO5. В исходном состоянии конденсатор С1 заряжен до напряжения, близкого к питающему. Начинается процесс разряда конденсатора через резисторы R2 и R11.

Рис. 10.22

Рис. 10.23

Токами утечки диодов КД503Б (0,03 мкА) можно пренебречь Напряжение, до которого разряжается конден­сатор, будет определяться в основном делителем R5 и R6. Как только напряжение на конденсаторе достигнет значения RвUп/(R5+R6), открывается транзистор VT2. Транзистор VT3 за­крывается. Через конденсатор СЗ будет действовать ПОС, которая ускоряет процесс разряда конденсатора С1. После того как закрыл­ся транзистор VT3, начинается процесс разряда конденсатора С2 Наступает момент, когда VT3 вновь открывается. Положительный перепад напряжения в коллекторе транзистора VT3 откроет тран­зистор VT4 который в свою очередь открывает транзистор VT1 и диод VDL Включается вторая цепь ПОС. Конденсатор С1 заря­жается до напряжения Uп. Во время заряда С1 формируется дли­тельность импульса. По мере уменьшения зарядного тока транзи­стора VT4 выходит из насыщения и VT1 закрывается. Период сле-дования выходных импульсов определяется выражением

T =R2Clln(R5+R6)/R6.

Генератор на интегральной микросхеме К137ЛБ2. У генератора (рис. 1023) при изменении напряжения питания на 1 В относитель­ное изменение частоты составляет 0,003. Если вместо LC-элементов поставить кварц, то относительное изменение частоты составит 5*10-6.

Транзисторы VT2 — VT4 интегральной микросхемы образуют дифференциальный усилитель. Выходной сигнал, снимаемый с эмит-терного повторителя VT1, подается через резисторы R1 и R2 на базу транзистора VT3 (ПОС) и на базу транзистора VT2 (ООС) Если в базовую цепь не включен контур, то сигналы ОС взаимно компенсируются и генерация отсутствует. Когда включен контур сигнал ООС ослабляется на частоте последовательного резонанса в делителе, состоящем из R1 и низкоомного полного сопротивления LC-цепочки. Поскольку преобладает ПОС, в схеме возникают коле­бания, частота которых может быть определена по табл 10.1.

Таблица 10.1

f, кГц	1	10	27	35
L, мкГ	100	10	2,2	-0,47
С, пФ	270	27	10	10

Рис. 10.24 Рис. 10.25

Мультивибратор на дифференциальном усилителе. Генератор (рис. 10.24) может выдавать сигналы с частотой от 1 Гц до 1,5 МГц с нестабильностью примерно 10~3. Он представляет собой симметричный мультивибратор. Длительность импульса определяет­ся постоянной времени Ti«RiCi, а интервал между импульсами — постоянной времени tittRzCz. При ti=tz выходной сигнал будет иметь форму меандра. Для R1=R2 = 22Q кОм и С7 = С2=0,2 мкФ частота выходного сигнала равна 2 Гц.

Генератор на интегральной микросхеме К122УД1. Импульсный генератор на микросхеме с двумя навесными элементами (рис. 1025) позволяет перекрыть широкий диапазон частот. Частота выходного сигнала может меняться от 2 Гц (для R=100 кОм, С=1 мкФ) до 1 МГц (для R=3 кОм, С=36 пФ). Для сигналов с другой частотой следования импульсов параметры R и С определяются по форму­ле f=1/5RС.

Генератор на ОУ К140УД1. Выходное напряжение генератора (рис. 1026) скачком переключается между двумя уровнями благо­даря ПОС через резисторы R1 и R2. Переключение происходит в момент, когда на входах усилителя напряжения равны. При поло­жительном выходном напряжении конденсатор заряжается через резистор R3. При равенстве напряжений на входах ОУ переходит в другое состояние, на выходе его появляется отрицательное на­пряжение. Конденсатор начинает разряжаться через резистор R3. И вновь при равенстве напряжений на входах ОУ переключается. Благодаря мостовому принципу построения схемы влияние нагруз­ки не сказывается на параметрах генератора. Изменение напряже­ния питания на 50% приводит к изменению частоты выходного сиг­нала всего на 0,5%.

Рис. 10.26

Рис. 10.27

В схеме генератора рис. 10.26, а выходной сигнал имеет форму меандра. Период следования импульсов равен T=CR3R1/(R1+R2). Для получения выходного сигнала со скважностью более 2 необхо­димо разделить зарядную и разрядную цепи конденсатора. Это можно реализовать с помощью схемы рис. 10.26,6. Изменяя отно­шение R1/(R1+R2), можно менять частоту колебаний при постоян­ной скважности. Генератор работает в диапазоне частот от 1 кГц до 1 МГц. Отношение длительности импульса к длительности паузы может меняться в пределах от 0,02 до 50.

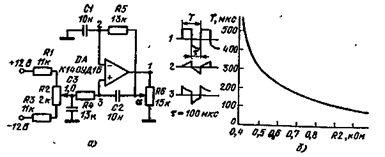

Мостовой генератор на ОУ. Генератор (рис. 10.27, а) собран на ОУ, в цепь ОС которого включены времязадающие элементы С1, R5 и С2, R4, собранные по мостовой схеме. На выходе интегральной микросхемы формируется сигнал прямоугольной формы. Частота сигнала зависит от коэффициента обратной связи, который управля­ется резистором R6. Эта зависимость показана на рис. 10.27, б. G помощью резистора R2 можно регулировать длительность импуль­са в пределах 10%.

Генератор на интегральной микросхеме К133ЛA3. Генератор (рис. 10.28, а) построен на двух логических элементах 2И — НЕ. Пер­вый элемент включен в линейный режим с помощью резистора R. Этот элемент вызывает колебания в схеме. Положительная обратная связь осуществляется через конденсатор. Частота выходного сигнала определяется номиналами R и С. Через резистор R конденсатор заряжается и разряжается (входное сопротивление элемента мик­росхемы для отрицательной полярности сигнала, равное 4 кОм, мож­но не учитывать). Генератор работает при сопротивлениях резистора R<510 Ом. На рис. 10.28,6, в приведены, зависимости периода пов­торения Т и длительности импульса т от емкости конденсатора С. Мостовая схема генератора. Генератор (рис. 10.29) содержит два логических элемента. В цепи ОС этих элементов включены ре­зисторы, которые выводят интегральные микросхемы в линейный режим работы. Общая ПОС через конденсатор поддерживает в схе­ме импульсные колебания. Параметры выходных сигналов нелинея-, но меняются от сопротивлений резисторов и емкости конденсаторов. Эти зависимости приведены на графиках рис. 10.29.
