Удвоитель частоты прямоугольного сигнала. Устройство (рис. 14.25, а) осуществляет преобразование входного сигнала гар­монической формы в прямоугольный сигнал с удвоенной частотой. Входной сигнал поступает в эмиттеры транзисторов VT1 и VT2. Транзистор VT1 работает в режиме ограничения. Второй транзи­стор также ограничивает сигнал, но за счет конденсатора С1 про­исходит сдвиг выходного сигнала на 90° относительно входного. Два ограниченных сигнала суммируются через резисторы R6 и R7. Суммарный двухполярный сигнал с помощью транзисторов VT3 и VT4 преобразуется в сигнал с удвоенной частотой. Эпюры сигналов в различных точках показаны на рис. 14.25, б. Удвоитель работает в широком диапазоне частот от 20 Гц до 100 кГц. Такой диапазон можно перекрыть, если применить со­ответствующую емкость конденсато­ра С1. Входной сигнал должен иметь амплитуду не менее 2 В.

Компенсационный умножитель. Умножитель частоты компенсацион­ного типа (рис. 14.26) построен на одном транзисторе. Ограниченный по амплитуде сигнал суммируется с входным сигналом гармонического вида на резисторе R1 В Deэvль тате на выходе формируется сигнал, частота которого в 3 раза вы ше частоты входного сигнала. Форма выходного сигнала не являет­ся идеально гармонической. Этот сигнал необходимо пропустить через фильтр, чтобы уменьшить уровень высоких гармоник На Фор­му сигнала в большой степени влияет уровень ограничения транзи­стора. При малых углах отсечки выходного сигнала значительно уменьшаются высокочастотные спектральные составляющие. Умень­шается при этом и амплитуда третьей гармоники.

Рис. 14.26 Рис. 14.27

Делитель на ОУ. Делитель (рис. 14.27, а) построен на четектн-ропании суммарного сигнала на выходе ОУ. На Вход 1 полается сигнал гетеродина с амплитудой 0,1 В, на Вход 2 — преобразуемый сигнал. Зависимость амплитуды выходного сигнала от преобразуе­мого сигнала показана на рис. 14.27, б.

Глава 15

ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

Преобразователи сигналов могут быть двух видов ди­скретные и аналоговые. К дискретному виду преобразования следует отнести выделение характерных точек исследуемого сигна­ла — фиксацию момента перехода его через нуль, выделение экстре­мальных значений и т. д. Аналоговые преобразователи осуществля­ют возведение сигнала в квадрат, изменение фазы гармонического колебания, интегрирование и дифференцирование исследуемого сиг­нала.

Наиболее распросграненными способами преобразования явля­ются дифференцирование и интегрирование. Простейшим устройст­вом, выполняющим эти функции, является ДС-цепочка Выход­ной сигнал этой цепочки будет пропорционален ее постоянной вре­мени. При интегрировании постоянная времени RC должна быть больше времени действия входного сигнала. С увеличением RC для повышения точности интегрирования уменьшают амплитуду выход­ного сигнала. С помощью пассивной RС-цепи не удается получить одновременно достаточно большой выходной сигнал и малую ошиб­ку интегрирования. Значительно лучшие результаты получаются если применять интеграторы на ОУ. Электронные интеграторы по­зволяют простыми средствами получить высокую точность интегри­рования и одновременно большое выходное напряжение. Аналогич­ное можно сказать и про дифференцирование, но здесь задача ре­шается несколько проще. Дифференцирующее устройство на ОУ мо­жет быть с успехом заменено транзисторным усилителем с ОБ. Входное сопротивление этого усилителя составляет единицы ом. В то же время амплитуда выходного сигнала определяется сопро­тивлением резистора, стоящего в цепи коллектора. Такой каскад обладает существенным преимуществом перед ОУ. Динамический диапазон транзисторного каскада значительно больше, чем каскада на ОУ.

Среди преобразователей сигналов важное место занимают ана­лого-цифровые и цифроаналоговыс преобразователи. Эти преобра­зователи являются неотъемлемой частью всех устройств, которые входят в комплекс цифровой обработки различных сигналов. Для обработки аналоговых сигналов на ЭВМ применяют аналого-циф­ровые преобразователи. Они преобразуют непрерывные сигналы в двоичные числа, которые затем вводятся в ЭВМ. После того как ЭВМ закончит обработку двоичных чисел, результаты выводятся на регистрирующие устройства, которые записывают информацию в аналоговом виде. Для этих целей применяют цнфроаналоговые пре­образователи, осуществляющие перевод двоичных чисел в непре­рывный сигнал.

Промышленностью выпускаются специальные интегральные ми­кросхемы, с помощью которых можно построить аналого-цифровые преобразователи с различным быстродействием и точностью. В со­став серии К.240 входят аналоговые узлы: К240СА — нуль-орган, К240КТ1 — разрядный ключ, К.240К. Т2 — четыре коммутируемых ключа, К240КТ5 — три разрядных ключа средней точности. Эти ин­тегральные микросхемы позволяют построить преобразователь на 10 разрядов. Время преобразования 100 мкс при входном напряже­нии от — 5 до +5 В. В основу преобразования положен принцип поразрядного кодирования.

В этой главе будут рассмотрены преобразователи, которые лег­ко реализуются на элементах широкого применения. Рассмотренные преобразователи не являются прецизионными устройствами: они не отличаются высокой точностью и большим быстродействием, по­скольку имеют небольшое число разрядов. Для увеличения числа разрядов в этих преобразователях необходимо более тщательно настраивать все входящие элементы. Схемы включения корректи­рующих элементов ОУ, которые применяются в различных устрой­ствах, можно найти в гл. 1.

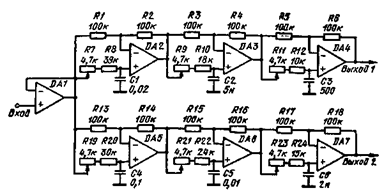

1. ФАЗОЧУВСТВИТЕЛЬНЫЕ СХЕМЫ

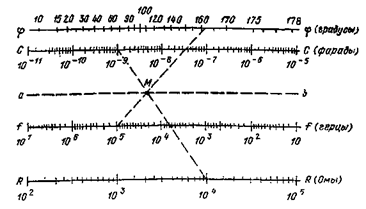

Номограмма для расчета фазового сдвига. С помощью но­мограммы (рис. 15.1) можно определить фазовый сдвиг на любой заданной частоте в рсзистивно-емкостиых цепях. При известных со­противлениях резистора, емкости конденсатора и частоты проводит­ся прямая, соединяющая значения на шкалах сопротивлений и ем­кости. Эта прямая пересекает пунктирную линию АВ в точке М. Через эту точку и значение частоты проводят прямую, пересекаю­щую шкалу фаз. Для случая R — 10 кОм, С — 10 нФ, f = 0,1 МГц по номограмме получаем значение фазы 162°. В тех случаях когда известен фазовый сдвиг, то можно определить номиналы R и С. Прямая между значениями частоты и фазы даст точку М через которую с любым наклоном проводится прямая, определяющая значения R и С.

Рис. 15.1

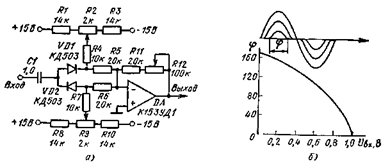

Фазовращатель на полевых транзисторах. Устройство (рис. 15.2) предназначено для изменения фазы гармонического сигнала в диа­пазоне от 0 до 180° при изменении управляющего напряжения от — 1 до +1 В. В основу фазовращателя положен мост, выполненный на элементах R2, R8, С2, СЗ, VT2. В качестве управляющего эле­мента используется полевой транзистор VT2, сопротивление кото­рого меняется в зависимости от управляющего сигнала. Кроме то­го, включение этого транзистора в исток транзистора VT1 обеспе­чивает большое сопротивление для входного сигнала. Выходной сигнал фазопращательного моста подается на затвор транзистора VT3. Коэффициент усиления схемы равен 0,7. Амплитуда входного сигнала 0,3 В, а частота 100 кГц.

Рис. 15.2 Рис. 15.3 Рис. 15.4

Сложение и вычитание сиг­налов. Устройство (рис. 15.3) осуществляет одновременно сложение и вычитание двух сигналов. Если на оба входа подать гармонические сигна­лы, близкие по частоте, то на выходе будут два сигнала бие­ний. Для настройки схемы не­обходимо подать на оба вхо­да однл и тот же сигнал, тогда на коллекторе транзистора VT3 должен быть нулевой сигнал. В противном случае следует изменить сопротивление рези­стора R6.

Индикатор нуля. На вход (рис. 15.4) подается гармонический сигнал с частотой 10 кГц. На выходе формируется импульсный сиг­нал с удвоенной частотой следования. Длительность импульса при­близительно равна 1/6 периода гармонического сигнала. Формиро­вание импульсного сигнала происходит в результате насыщения транзисторов VT1 и VT2. Эти транзисторы открываются на 1/3 по­лупериода входного сигнала. Длительность открывания транзисто­ров зависит от цепочек R1C1 и R2C2. При действии отрицательной полуволны зарядный ток конденсатора С1, протекающий через R1 и базовый переход транзистора VT1, открывает VT1. Во время дей­ствия положительной полуволны входного сигнала конденсатор С1 разряжается через резистор R1. Аналогичные процессы протекают в цепи С2, R2 и VT2 (при действии положительной полуволны че­рез VT2 протекает зарядный ток конденсатора С2, который при отрицательной полуволне разряжается через R2]. В результате в точке соединения коллекторов транзисторов VTI и VT2 будет выделяться двухполярный импульсный сигнал с длительностью им­пульса меньше полупериода входного сигнала. Транзистор VT3 преобразует двухполярный сигнал в однополярный. При появлении положительного импульса транзистор VT3 открывается со стороны базы. Эмиттер в этом случае будет подключен к нулевой шине через диод VD2. Отрицательный импульс откроет транзистор VT3 со стороны эмиттера. База в это время будет подключена к нулю через диод VD1. В результате на выходе сформируется импульсный сигнал отрицательной полярности. Устройство работает в широком диапазоне частот. Для частот меньше 10 кГц необходимо увеличить емкости конденсаторов С1 и С2, а для частот больше — уменьшить.
