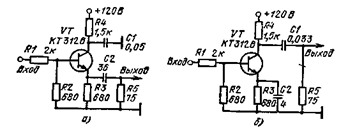

В схеме рис. 7.14,6 регулировка осуществляется за счет изме­нения эквивалентного сопротивления коллекторной нагрузки тран­зистора VT1. Регулирующий транзистор VT2 по переменной состав­ляющей подключается параллельно R3. Управляющий сигнал отри­цательней полярности открывает транзистор VT2 и уменьшает об­щее нагрузочное солротивление каскада.

3. МОДУЛЯТОРЫ СО СХЕМОЙ УПРАВЛЕНИЯ

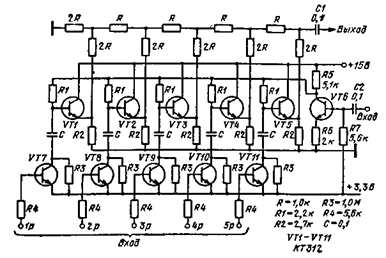

Кодовый модулятор. Преобразователь двоичного кода в напряжение переменного тока в модуляторе (рис. 7.15) построен на транзисторных ключах, которые подключают сигнал к резнсторному делителю. В исходном состоянии транзисторы VT7 — VT11 открыты. Переменный сигнал с частотой 100 кГц, усиленный транзистором VT6 до амплитуды 2,5 В, подается на базы транзисторов VT1 — VT5 через резисторы R1, где он шунтируется конденсаторами через открытые транзисторы VT7 — VT11. При закрывании любого из транзи­сторов VT7 — VT11 переменный сигнал повторяется одним из транзи­сторов VT1 — VT5 и через резисторный делитель поступает на выход. В зависимости от разряда и количества закрытых транзисторов сиг­нал будет изменяться по амплитуде.

Рис. 7.15 Рис. 7.16

Рис. 7. 17

Для уменьшения габаритов устройства в схеме целесообразно применение микросхем. Вместо резисторной матрицы применяется интегральная микросхема К301НС1, транзисторы VT1—VT6 заменя­ются на две микросхемы К198НТ1, а транзисторы VT7—VT11— на К198НТ13.

Модулятор прямоугольного сигнала. Амплитудный модулятор прямоугольного сигнала (рис. 7.16) работает в широком диапазоне частот. Сигнал с модулирующей частотой поступает в базу тран­зистора VT1, работающего в линейном режиме. С эмиттера и кол­лектора этого транзистора снимаются противофазные сигналы, кото­рые подаются на транзисторы VT2 и VT3 через резисторы R5 и R6. Транзисторы VT2 и VT3 работают в дискретном режиме и переклю­чаются с частотой несущего сигнала. Выходной сигнал модулятора формируется суммирующими резисторами R7 и R8. Модулятор име­ет хорошую линейность, которая сохраняется до коэффициента мо­дуляции 95%.

Импульсный модулятор. В импульсном модуляторе (рис. 7.17) транзистор VT1 работает в линейном режиме как эмиттерный повто­ритель, а транзистор VT2 — в ключевом режиме. Источником пита­ния транзистора VT2 является напряжение в эмиттере транзистора VT1. При отсутствии на Входе I гармонического сигнала на выходе существует импульсный сигнал с амплитудой 5 В. Изменение на­пряжения в базе транзистора VT1, вызванное гармоническим сиг­налом на Входе 1, вызывает изменения коллекторного напряжения транзистора VT2. На выходе появляется модулированный сигнал. В схеме можно получить 100%-ную AM. Если на выходе подклю­чить колебательный контур, настроенный на первую гармонику им­пульсного сигнала, то можно получить AM гармонического сигнала.

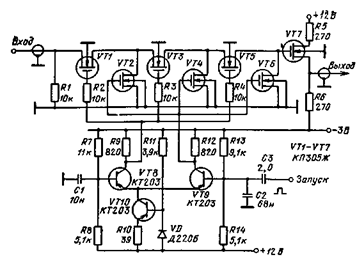

Ключевой модулятор. Аналоговый ключ (рис. 7.18) построен на полевых транзисторах. Он состоит из трех каскадов. Общий коэф­фициент ослабления входного сигнала более 100 дБ на частотах от О до 50 МГц. Управление ключами осуществляется дифференциаль­ным усилителем (транзисторы VT8, VT9), Управляющие сигналы с усилителя подаются на затворы полевых транзисторов. Когда транзисторы VT1, VT3 и VT5 открыты, транзисторы VT2, VT4 и VT6 закрыты. Входной сигнал проходит на вход истокового повто­рителя на VT7. В другом состоянии усилителя транзисторы VT1, VT3 и VT5 закрыты, а транзисторы VT2, VT4 и VT6 открыты. В этом случае пары полевых транзисторов VT1 и VT2, VT3 и УТ4, VT5 и VT6, образующие три звена Г-образных аттенюаторов, зна­чительно ослабляют входной сигнал. Для развязки цепей управле­ния в затворах транзисторов VT1, VT3 и VT5 включены резисторы R2, R3 и R5. В схеме вместо каскада управления на транзисторах VT8 — VT10 можно включить интегральную микросхему К122УД1. Дискретный модулятор на транзисторе. Модулятор (рис. 7.19) работает в импульсном режиме. Когда транзистор открыт, то рези­стор R4 подключается к нулевому потенциалу и входной сигнал поступает на оба входа ОУ. На выходе сигмал будет ослаблен на 70-90 дБ. При закрывании транзистора резистор R4 отключается от нулевого потенциала. Операционный усилитель работает с коэф­фициентом усиления, равным единице. В приведенной схеме можно использовать ОУ разных типов.

Рис. 7.18

Рис. 7.19 Рис. 7.20

Переключатель гармонических сигналов. Управление гармони­ческими сигналами в переключателе (рис. 7.20) осуществляется с помощью полевых транзисторов разного типа проводимости Вход­ной сигнал подключается на один из двух выходов Полевые тран­зисторы управляются коллекторным напряжением транзистооа VT3 Отрицательное напряжение открывает транзистор VT1 а положи­тельное — транзистор VT2.

4. МОДУЛЯТОРЫ ВЧ КОЛЕБАНИЙ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ

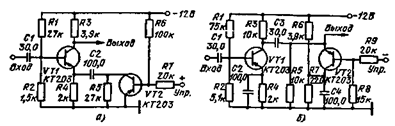

Транзисторный выключатель. Устройство (рис 721) пред­назначено для дистанционного включения переменного сигнала при отрицательном управляющем сигнале 1 В входной сигнал с ампли­тудой менее 1 В не проходит через транзисторы VT1 и VT2 Ослаб ление входного сигнала может превышать 100 дБ на частотах до 10 МГц. Для открывания схемы на управляющий вход подается напряжение положительной полярности 2 — 3 В. В этом режиме оба транзистора открыты. Коэффициент усиления схемы равен 09

Диодный выключатель. При отсутствии сигнала на управляю­щем входе (рис. 7.22) транзистор VT2 закрыт. Положительное кол­лекторное напряжение закрывает диоды VD1 и VD2 Положительное напряжение на управляющем входе открывает транзистор VT2 и на его коллекторе появляется напряжение минус 4 В которое от­кроет диоды. Входной сигнал с амплитудой 0,5 В, через диоды пройдет на выходы. Частота входного сигнала 100 МГц Диодный выключатель может работать в широком диапазоне частот Для уменьшения нижней граничной частоты входного сигнала необходи­мо увеличить емкости конденсаторов. При входном сигнале с амп­литудой более 1 В выходной сигнал имеет нелинейные искажения

Диодный высокочастотный выключатель. Импульсный модуля­тор высокочастотного сигнала (рис. 7.23) представляет собой диод­ный переключатель. Когда управляющий транзистор закрыт отри­цательное напряжение на его коллекторе закрывает диоды VD1 и VD2 и открывает диод VD3. Конденсатор С1 ослабляет входной сигнал, который проходит через закрытый диод VD1. В результате этого общее ослабление на выходе схемы составит более 70 дБ. При открывании транзистора VT1 положительное напряжение открывает диоды VD1 и VD2 и закрывает диод VD3. Входной сигнал через диоды поступает на выход. Схема может управлять сигналами с частотой до 30 МГц. Скорость переключения может составлять 500 кГц.

Рис. 7.21 Рис. 7.22 Рис. 7.23

Рис. 7.24

Генератор радиоимпульсов. Генератор (рнс. 7.24) построен на одном транзисторе, включенном с ОБ. Коэффициент трансформации в пределах 0,3 — 0,15 не критичен. При запуске схемы на управля­ющий вход поступает положительный импульс с амплитудой до 5 В. Цепочка R2, С2 создает автоматическое смещение. Для транс­форматора с обмотками (w1=25 витков, w2 = Q витков, w3 = 2 вит­ка), намотанными на каркасе диаметром 7 мм, частота гармониче­ского сигнала равна 20 — 30 МГц. Колебания нарастают за 2 — 3 пе­риода. Длительность спада радиоимпульса определяется сопротивле­нием резистора R1. Для R1 — 1 кОм затухание происходит за 2 — 3 периода. Если применить транзистор ГТ313, можно получить колебания с частотой 100 — 150 МГц; при этом трансформатор дол­жен иметь обмотки (w1=4,5 витка; w2=1 виток) на каркасе диаметром 7 мм, R2 = 91 Ом; С2=18 пФ. Нарастание колебаний происходит за 5 — 7 периодов.

Рис. 7.25

Рис. 7.26

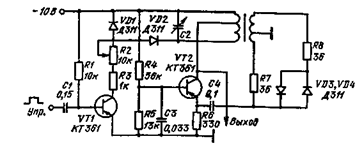

Импульсные высокочастотные модуляторы. В модуляторе (рис. 7.25) транзистор работает в режиме лавинного пробоя. При больших коллекторных напряжениях переход эмиттер — база транзисторов имеет участок с отрицательным дифференциальным сопро­тивлением. Максимумом 5-образной характеристики можно управ­лять напряжением в цепи базы. В данных модуляторах коллектор­ное напряжение выбрано немного меньше напряжения лавинного пробоя. При отсутствии входного сигнала транзистор закрыт. Поло­жительный сигнал в цепи базы открывает транзистор. Эмиттерный переход смещается в область отрицательного сопротивления. В эмит-терной цепи возникают релаксационные колебания, частота которых определяется цепочкой R3, С2. Конденсатор С1 шунтирует колеба­ния в цепи коллектора. В схеме рис. 7.25, а на выходе формиру­ются импульсные сигналы положительной полярности с амплитудой 5 В и частотой порядка 20 кГц. Схема рис. 7.25, б позволяет полу­чить сигналы отрицательной полярности с амплитудой 2 В и часто­той около 70 кГц.
