Радиоэлектронные устройства (справочник) (стр. 30 )

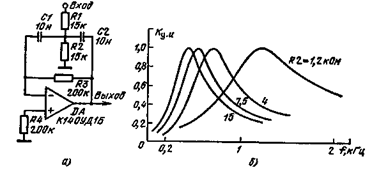

Рис. 5.40 Рис. 5.41

Рис. 5.42

Фильтр с регулируемой частотой и добротностью. Фильтр по­строен на двух микросхемах (рис. 5.42), причем DA2 с прилегаю­щими к ней элементами работает в качестве эквивалентной индук­тивности.

Средняя частота фильтра определяется по формуле

[Гц), а ширина полосы пропускания по формуле

Для тех номиналов элементов, которые указаны на схеме, средняя частота может регулироваться с помощью резистора R2 в пределах от 1 до 10 кГц. Добротность фильтра регулируется резистором R1. Она может меняться в пределах от 2 до 200. Коэф­фициент передачи для средних частот от 1 до 10 кГц не меняется и равен единице. Максимальная амплитуда входного сигнала 0,5 В. Для получения фильтра на другие средние частоты следует подхо­дить к выбору номиналов элементов схемы с учетом того, что со­противление резистора R1 должно быть менее 400 кОм, сопротив­ления резистора R2 — между 1 и 40 кОм. Значение R4С3/R3С2 должно лежать в пределах от нуля до (R2/R1) 10-2. Постоянные времени R4C3 и R3C2 можно отрегулировать, если резистор R4 сде­лать переменным. Фильтр настраивается при разомкнутом входе, что соответствует максимальной добротности. Увеличением сопро­тивления резистора R4 добиться самовозбуждения схемы. После этого можно уменьшить сопротивление резистора R4 или парал­лельно ему подключить резистор с сопротивлением больше 100 кОм. Автоколебания при этом прекращаются.

Глава 6

МОДУЛЯТОРЫ ПОСТОЯННОГО ТОКА

Модуляторы постоянного тока применяются в различных исследованиях для измерения малых величин постоянного или пе­ременного тока и в коммутаторах аналогового сигнала при сборе и обработке информации в многоканальных системах. Для измерения постоянного тока модуляторы подключают ко входу усилителя леременного сигнала. В качестве модуляторов применяют реле, вибропреобразователи, диодные и транзисторные переключатели. Лучшими характеристиками обладают транзисторные модуляторы. Эти модуляторы выполняют как на биполярных так и на полевых транзисторах.

Модуляторы на биполярных транзисторах используют в тех случаях, когда требуется гальваническая развязка между датчиком и управляющим сигналом. Если же сопротивление источника сигна­ла более 500 кОм, то следует применять полевые транзисторы.

Основным недостатком модулятора является то, что при отсут­ствии входного сигнала на его выходах присутствует постоянное на­пряжение, возникающее за счет токов утечки и импульсных сигна­лов, связанных с паразитными межэлектродными емкостями актив­ных элементов. С этой точки зрения полевые транзисторы предпочтительнее, так как емкость затвор — канал у них значитель­но меньше межэлектродной емкости биполярных транзисторов. В открытом состоянии полевой транзистор представляет собой со­противление. Биполярные транзисторы в открытом состоянии имеют остаточное напряжение. Например, интегральная микросхема К101КТ1 имеет остаточное напряжение 50 мкВ. Остаточное напря­жение зависит от управляющего тока. При работе на модуляторах, собранных на биполярных транзисторах с низкоомным источником сигнала, уровень импульсных помех составляет 10 — 20 мкВ, а тем­пературный дрейф 0,2 — 0,5 мкВ/град.

Значительное влияние на работу модулятора оказывают поме­хи, проникающие на вход усилителя переменного сигнала из цепей управления через паразитные емкости. Эти помехи могут иметь амплитуду до 70 мВ. Чтобы помехи не насыщали усилитель, необ­ходимо применить схему компенсации.

Значительная часть существующих работ по модуляторам по­священа этому вопросу. Рассматриваются различные варианты уменьшения импульсных помех, а также влияние их на точность пре­образования постоянного сигнала в переменный.

Таблица 6.1

Тип микросхемы	Emax, B	Eост, мВ	I0. нА	Rотк. Ом	tвкл. мкс
К101КТ1		0,1	40	120
К124УТ1	±30	0,1 — 0,3	50	100	—
К162КТ1	±30	0,1 — 0,3	50	100	—
К168КТ1.2	—	0,1	10	100	1,5
К190КТ1	±20	10-4	100	300	2
К190КТ2	±20	10-4	50	50	2
К701МЛЗЗ	±10	0.02	200	350	1,5
К701МЛ36	±30	0,2	200	70	2
К701МЛ37	±30	0,2	100	100	1,5
К284КН1А	— 8, +10	—	10	160	2,0
К284КН1Б	±10	—	10	250	2,0

Примечание: Emаx — максимальное напряжение переключаемого сигнала; Eост — остаточное напряжение; I0 — ток утечки; Rотк — сопротивле­ние открытого ключа; tвил — время включения.

В табл. 6.1 приводятся параметры интегральных микросхем, которые применяют для переключения аналоговых сигналов.

1. ПЕРЕКЛЮЧАТЕЛИ НА МИКРОСХЕМАХ

Микросхема К162КТ1. Микросхема (рис. 6.1) содержит два транзистора типа р-n-р с общим выводом коллектора и приме­няется в прерывателях с автономным управляющим источником. Огтаточное напряжение между контактами 1 и 7 при базовом токе 2 мА составляет: К162КТ1А — 100 мкВ, К162К. Т1Б — 200 мкВ, К162КТ1 — 300 мкВ. Сопротивление между эмиттерами равно 100 Ом. Обратное напряжение база — эмиттер — 30 В а коллек­тор — база — 20 В.

Рис. 6.1 Рис. 6.2

Микросхема К101КТ1. В микросхеме применены транзисторы с проводимостью типа n-р-n (рис. 6.2). Для управления микросхемой необходимо иметь управляющий сигнал, не связанный с общей ши­ной. Остаточное напряжение между контактами 3 и 7 для групп А, В составляет менее 50 мкВ, а для групп Б, Г — менее 150 мкВ. Напряжение между эмиттерами для групп А, Б составляет 6,3 b] а для групп В, Г — 3 В. Ток через транзисторы не более 10 мА! Сопротивление между эмиттерами менее 100 Ом. Ток утечки между эмиттерами менее 10~8 А.

Рис. 6.3

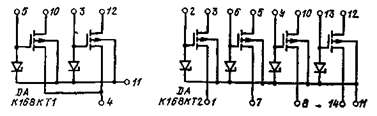

Микросхемы К168КТ1 и К168КТ2. Эти микросхемы (рис. 6.3) применяют в качестве коммутаторов аналогового сигнала. Управ­ляемый и входной сигналы имеют общую шину. Остаточное напря­жение сток — исток менее 10 мкВ. Сопротивление открытого тран­зистора менее 100 Ом. Ток утечки сток — истбк для групп А, Б, В — менее ШиА. Ток утечки детвора не превышает 10нА. Время включения равно 0,3 мкс, а время выключения — 0,7 мкс. Допусти­мые напряжения между затвором и подложкой 30 В, а между истоком и стоком — подложкой для группы А — 10 В, для группы Б — 15 В, для группы В — 25 В.

2. ПЕРЕКЛЮЧАТЕЛИ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ

Модулятор последовательно-параллельного типа. Работа модулятора (рис. 6.4) основана на поочередном открывании и за­крывании транзисторов. Когда импульс положительной полярности приходит на базу VT1, то транзистор открывается и через него протекает ток, значение которого определяется сопротивлением ре­зистора RL Входной сигнал проходит на выход. В следующий полупериод управляющего сигнала положительный импульс откры­вает транзистор VT2, транзистор VT1 закрывается. Выход подклю­чается к нулевой шине. Важным фактором в работе схемы являет­ся равенство остаточных напряжений. Для выравнивания этих на­пряжений служит резистор R1.

Дистанционный выключатель. В схеме выключателя (рис. 6.5, а) для открывания транзисторного ключа используется выпрямленное с помощью диода VD1 и конденсатора С1 управляющее напряже­ние. В схеме отсутствуют импульсные помехи, связанные с пере­ключением транзисторов. Управление осуществляется гармонически­ми сигналами с амплитудой 2 — 3 В. Протекающий через транзисто­ры ток создает падение напряжения. Зависимость падения напря­жения на ключе от протекающего тока показана на рис. 6,5, б.

Однополупериодный модулятор. Модулятор (рис. 6.6, а) по­строен на микросхеме К101КТ1В. Управляющий сигнал прямоуголь­ной формы с амплитудой 2 В одновременно открывает оба транзи­стора. Входной сигнал поступает на первичную обмотку выходного трансформатора. Учитывая характеристику зависимости остаточного напряжения от управляющего тока, входной сигнал должен йревы-шать значение 20 — 30 мкВ.

Остаточное напряжение можно уменьшить, подбирая управля­ющий ток, протекающий через один из резисторов. В некоторых случаях регулировкой сопротивления резистора R1 можно добиться полной компенсации остаточного напряжения. На рис. 6.6, б пред­ставлена зависимость U0ст от Iуир для наиболее типичного случая.
