Радиоэлектронные устройства (справочник) (стр. 49 )

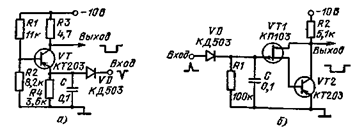

Расширители импульсов. Устройство (рис. 12.7, а) предназна­чено для расширения импульсов отрицательной полярности длительностью порядка микросекунд на время порядка единиц милли­секунд. В исходном состоянии транзистор открыт. Коллекторный ток транзистора выбирается таким, чтобы падение напряжения на ре­зисторах R3 и R4 равнялось напряжению питания. Транзистор находится на границе линейного и насыщенного режимов. Входной импульс отрицательной полярности проходит через диод. С прихо­дом входного сигнала транзистор закрывается. Конденсатор заря­жается от входного сигнала. После прекращения действия входного сигнала транзистор будет находиться в закрытом состоянии за счет напряжения на конденсаторе. Начинается процесс разряда конден­сатора через резистор R4. Схема рис. 12.7, б близка по принципу действия к описанной. Отличие заключается в использовании состав­ного транзистора на основе полевого и биполярного транзисторов. Время, в течение которого транзистор закрыт, определяется выраже­нием т=R4C lnUBx/UБ (рис. 12.7, а) и т=R4С 1nUвх/U0 (рис. 12.7,6), где UБ — напряжение в базе транзистора; U0 — напряжение отсеч­ки полевого транзистора; Uвх — амплитуда входного сигнала.

Рис. 12.6

Рис. 12.7

Схема задержки фронта импульса. Входной сигнал положитель­ной полярности с амплитудой 10 В подается на мостовую времяза-дающую цепочку (рис. 12.8). На базе транзистора VT1 напряжение падает, а на эмиттере возрастает, В тот момент, когда эти напря­жения сравняются, открывается транзистор VT1. За этим последует открывание транзистора VT2. Передний фронт выходного сигнала будет задержан относительно переднего фронта входного сигнала. Время задержки определяется параметрами R1C1 и R2C2. Эту задержку можно приблизительно определить по формуле tзад=R1C1(U1/U2)=0,5.105.104 = 5c.

Рис. 12.8

Рис. 12.9

Управляемый мультивибратор-преобразователь «напряжение — частота». Преобразователь напряжения в частоту построен по схеме релаксационного генератора с индуктивностью в коллекторе (рис. 12.9, а). Частота генератора определяется формулой f=UBX/4WBS10-8, где В — индукция насыщения сердечника транс­форматора; 5 — сечение сердечника трансформатора (см2); W — число витков обмотки.

Линейность характеристики преобразования наблюдается в диа­пазоне входных напряжений от 0,5 д© 5 В, при этом частота гене­ратора меняется от 50 до 250 кГц. Крутизна преобразования равна 50 кГц/В. Амплитуда выходного сигнала пропорциональна уровню входного сигнала. При изменении температуры частота генератора меняется. Если сердечник изготовлен из пермаллоевых сплавов 50НП, 34НК. МП и 65НП, то частота меняется на 8% при изменении температуры от — 50 до +50° С. Для сплавов 79НМ, 80НКС в том же диапазоне температур частота уходит на 10%. На рис. 12.9,6 дана зависимость частоты выходного сигнала от входного напря­жения.

Рис. 12.10

Рис. 12.11

Двухвходовый управляемый мультивибратор. Мультивибратор (рис. 12.10, а) может работать при низких питающих напряжениях. Уже начиная с 0,6 В, на обоих выходах возникают колебания. За­висимость периода импульсного сигнала от напряжений на входах показана на рис. 12.10, б. Длительность импульса составляет около 1 мс. При U8x1 = 0,6 В колебания срываются, если на Вход 2 будет подано напряжение более 2,5 В. Мостовой формирователь им­пульсов. Формирователь (рис. 12.11) построен на двух транзи­сторах разной проводимости. По­ложительная обратная связь осу­ществляется через мост R4, R6, Cl, C2. В исходном состоянии транзисторы закрыты, а конден­саторы моста разряжены. С при­ходом входного импульса поло­жительной полярности транзистор VTI открывается. Отрицательный потенциал в коллекторе транзи­стора VT1 откроет транзистор VT2. Коллекторный ток транзистора VT2 будет способствовать еще большему открыванию транзи­стора VT1. Лавинообразный процесс переведет оба транзистора в насыщение. Схема примет временное устойчивое состояние. Это состояние будет продолжаться до тех пор, пока протекает зарядный ток конденсатора С1. Как только напряжение на кон­денсаторах С1 и С2 будет близко к 6 В (половине напряже­ния питания), откроется диод VD2 и зарядный ток резко умень­шится. В результате транзистор VT2 начнет выходить из насыщения. Уменьшение коллекторного тока транзистора VT2 закроет транзи­стор VII. С этого момента начнется процесс возвращения схемы в исходное состояние. Конденсаторы С1 и С2 разряжаются через диоды VD2, VD3 и резистор R7. Время восстановления лежит в пределах 0,5 — 5% относительно длительности импульса. Длитель­ность импульса определяется выражением Г = т1п2. где т=R4С1 = R6С2.

2. ТРЕХКАСКАДНЫЕ РЕЛАКСАТОРЫ

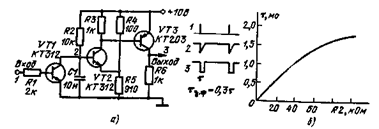

Расширитель импульсов с генератором тока. Устройство (рис. 12.12, а) состоит из накопительного конденсатора С1, который заряжается от генератора постоянного тока, собранного на тран­зисторе VT1, транзистора VT3, предназначенного для сброса кон­денсатора, и выходного транзистора VT2.

Рис. 12.12

Рис. 12.13

С приходом входного сигнала положительной полярности амп­литудой более 2 В и длительностью 10 мкс конденсатор С1 разря­жается через транзистор VT3. После этого начинается процесс за­ряда конденсатора постоянным током. Напряжение на конденсато­ре меняется по линейному закону U=(I/C)t. Ток заряда опреде­ляется опорным напряжением стабилитрона VD1 и сопротивлением резистора R2. Во время заряда конденсатора транзистор VT2 от­крыт. Максимальная длительность выходного импульса определяет­ся выражением тmах= (Е — Uo)C/I, где E=10 В; Uo = 6B — опорное напряжение стабилитрона. На рис. 12.12,6 приведена зависимость длительности выходного импульса от сопротивления резистора R2.

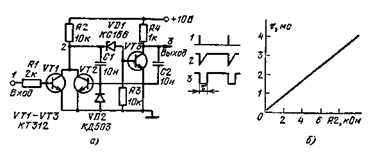

Расширитель импульсов на интеграторе. В основу генератора (рис. 12.13, а) положен интегратор, собранный на транзисторе VT2 и цепочке R2, С1. Постоянная времени интегратора h21Э=R2C1, где hzi э — коэффициент передачи тока транзистора VT2. После прекращения действия входного импульса амплитудой более 2 В и длительностью 10 мкс конденсатор С1 начинает заряжаться через резистор R2. Напряжение на коллекторе транзистора VT2 плавно нарастает. Когда это напряжение достигнет опорного напряжения стабилитрона VD1, открывается транзистор VT3. Обратная связь через конденсатор С2 ускоряет открывание транзистора VT3.

При увеличении номиналов, элементов R2 и С1 можно получить задержку включения транзистора VT3 до нескольких минут. На рис. 12.13,6 приведен график зависимости длительности выходного импульса от R2.

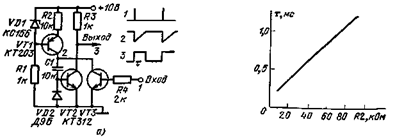

Расширитель импульсов на зарядном конденсаторе. Конденса­тор С1 в схеме рис. 12.14, а разряжается через транзистор VT1 входным импульсом. После этого происходит процесс заряда кон­денсатора через резистор R2. Когда напряжение на конденсаторе достигнет 9 В, открывается транзистор VT2, а следом за ним от­крывается и транзистор VT3. Для разряда конденсатора С1 вход­ной сигнал должен иметь амплитуду более 2 В и длительностью 10 мкс. Работа схемы проиллюстрирована на рис. 12.14,6.

Рис. 12.14

Рис. 12.15

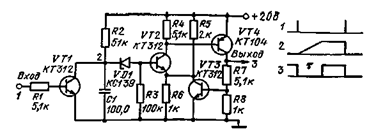

Расширитель импульсов с динамическим порогом. Входной сиг­нал (рис. 12.15) с помощью транзистора VT1 сбрасывает заряд конденсатора С1. Транзисторы VT2 — VT4 находятся в закрытом состоянии. Псспе действия входного сигнала конденсатор С1 начи­нает заряжаться через резистор R2. Когда напряжение на конденса­торе увеличится до 4 В, откроется стабилитрон VD1. Дальнейшее увеличение напряжения на конденсаторе приведет к открыванию транзистора VT2. Это произойдет, когда напряжение на базе будет 7 В. Порог открывания транзистора VT2 задается делителем R5, R6. С открыванием транзистора VT2 начнет проводить транзистор VT4. Коллекторный ток этого транзистора откроет транзистор VT3, который уменьшит порог открывания. Произойдет релаксационный процесс. В результате на выходе схемы будет положительный сиг­нал +20 В. В таком состоянии схема находится до прихода следу­ющего входного импульса амплитудой 5 В и длительностью 0,5 мс. Длительность выходного сигнала определяется постоянной времени R2Ct, она может достигать значений 5 с.

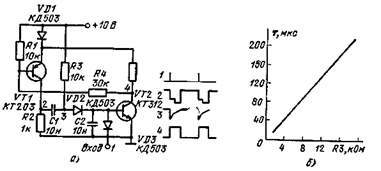

Управляемый мультивибратор. Генератор (рис. 12.16, а) управ­ляется внешним сигналом положительной полярности. Когда при­ходит управляющий сигнал, мультивибратор формирует сигнал пря­моугольной формы скважностью 2. Частота колебаний не зависит от питающего напряжения при Е = 3 В. Фаза импульсного сигнала привязана к фронту управляющего сигнала. Частоту выходного сигнала можно менять при изменении сопротивления резисторов R2 и R3 (рис. 12.16, б).

Рис. 12.16

Рис. 12.17

Релаксатор с регулируемой длительностью импульса. Генератор (рис. 12.17) имеет стабильную длительность выходного импульса. Эта стабильность достигается постоянством тока разряда конден­сатора. Ток разряда конденсатора протекает через транзистор VT2 и определяется резистором R2 и напряжением на базе транзистора VT2. Это напряжение регулируется с помощью резистора R4. Дли­тельность импульса определяется выражением т=UпС/I, где Ua — напряжение питания; I — коллекторный ток транзистора VT2. Ме­няя емкость конденсатора С, можно перекрыть широкий диапазон длительностей выходного сигнала.
