Рис. 4.77

Рис. 4.78

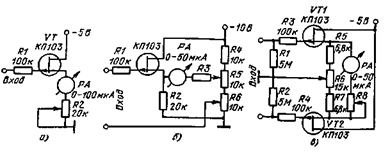

Для компенсации тока покоя полевого транзистора возможно применение мостовой схемы (рис. 4.79,6). Одно плечо моста образо­вано полевым транзистором, а другие — резисторами R2 R4__R6

С помощью резистора R5 устанавливается нулевое положение стрел­ки измерительного прибора. Положение рабочей точки транзистора задается смещением на затворе с помощью резистора R6 Полное отклонение стрелки прибора соответствует подаче на вход напряже­ния 0,3 В. Пределы измерений можно менять подбором резистора R3. Для увеличения чувствительности вольтметра в два раза можно применить схему с двумя полевыми транзисторами (рис 4 79 в)

Рис. 4.79

Эта симметричная мостовая схема нечувствительна к изменению пи-тающего напряжения.

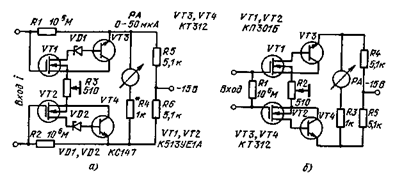

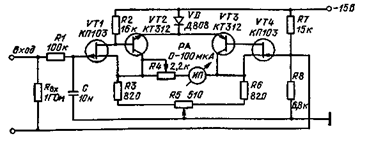

Дифференциальный измеритель малых токов. Схема (рис. 4.80, а) позволяет измерять ток до 10-14 А, Это достигнуто благода­ря использованию в схеме полевых транзисторов VT1 и VT2 с изо­лированным затвором. Биполярные транзисторы уменьшают выход­ное сопротивление каскада. С помощью резистора R3 балансируют­ся плечи моста. Пределы измерения можно регулировать резистором R4 При хорошо подобранных полевых транзисторах схема нечувст­вительна к изменению питающего напряжения. При значительных IКБО транзисторов в VT3 и VT4 целесообразно ввести резисторы сопротивлением 3 кОм между базой и эмиттером.

Рис. 4.80

В схеме pud. 4.80, б применены полевые транзисторы, которые имеют входной ток 10~9 А. Начальный ток стока при £УСи =1,5 В и УЗН =0 равен примерно 500 мкА. Крутизна равна 0,2.

13. ИЗМЕРИТЕЛЬНЫЕ УСИЛИТЕЛИ

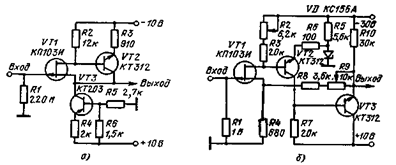

Повторители с большим входным сопротивлением. На рис. 4.81,а изображен повторитель с входным сопротивлением 220 МОм. В этом повторителе для температурной стабилизации в цепь истока включен генератор тока. Ток стока полевого транзисто­ра соответствует его термостабильной точке. Следует учесть, что протекающий через полевой транзистор ток меняется в зависимости от входного сигнала. Нагрузочная способность схемы определяется транзистором VT2. Выходное сопротивление каскада менее 10 Ом. Напряжение входного сигнала ±6 В. Частотный диапазон работы от 0 до 106 Гц. Температурный дрейф нуля равен 100 мкВ/град.

Рис. 4.81

Рис. 4.82

Усилитель на рис. 4.81,6 имеет коэффициент усиления от 10 до 100 в зависимости от сопротивления резистора R9 в цепи ООС. Установка нулевого значения постоянного напряжения на выходе осуществляется резистором R2. Диапазон изменения входного сиг­нала от — 1 до +1 В. Частотный диапазон работы схемы от 0 до 1 МГц. Выходное сопротивление равно 10 Ом. Температурный дрейф нуля составляет 50 мкВ/град.

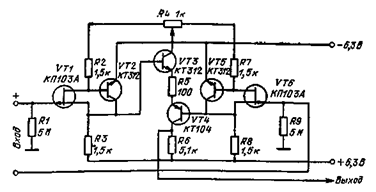

Широкополосный усилитель. Усилитель (рис. 4.82) построен на двухсоставных повторителях на транзисторах VTJ, VT2 и VT5, VT6. За счет глубокой ООС осуществляется компенсация емкости затвор — исток полевого транзистора. Эта компенсация позволяет поднять граничную частоту повторителя до 1 МГц. Дифференциаль­ный сигнал с повторителей подается на усилитель, который объеди­няет выходы. Коэффициент усиления определяется отношением ре­зисторов R6/R5.

Рис. 4.83 Рис. 484

Рис. 485

Пиковый вольтметр. При­бор (рис. 4.83) имеет чувстви­тельность 20 мВ при полном отклонении стрелки измери­тельного прибора. Полоса про­пускания устройства от 2 Гц до 10 кГц.

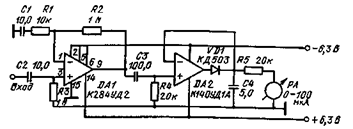

Измеритель малых сигналов. Измеритель (рис. 4.84) построен на ОУ, в цепи ОС которого включен диодный мост. Входное напря­жение на неинвертированном входе будет скомпенсировано напря­жением ОС на инвертированном входе. Ток, протекающий в цепи ОС, равен UBX/R1. Индикаторный прибор с пределом измерения Imах= = 100 мкА регистрирует входные сигналы с амплитудой UBХ=R1Imax, т (.-. (У„х — 1 кОм-100 мкА=0,1 В. Чтобы уменьшить минимально иозможный входной сигнал, необходимо уменьшить сопротивление резистора RI. Так, для R1 = 10 Ом UBx=l мВ. Амплитуда выходного сигнала ОУ равно 0,9 В. В схеме можно применить любой ОУ: К140УД1 — К140УД8, К153УД1, К284УД1.

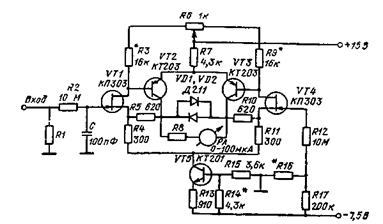

Чувствительный измеритель. Измерительное устройство (рис. 4.85) обладает чувствительностью 10 мВ при отклонении стрелки измерительного прибора на всю шкалу. Полоса рабочих ча­стот от 10 Гц до 100 кГц. Максимальный коэффициент усиления более 100. Требуемый коэффициент усиления устанавливается с по­мощью резистора R5. Установка нуля прибора осуществляется ре­гулировкой напряжений в коллекторах транзисторов VT2 и VT3. Грубая регулировка выполняется с помощью резистора R4, который изменяет ток, протекающий через полевые транзисторы. Точная на­стройка выполняется резистором R3. Измеритель рассчитан на пара-фазный входной сигнал.

14. ЧУВСТВИТЕЛЬНЫЕ УПЧ

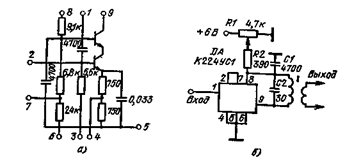

Каскодный резонансный усилитель. В основу усилителя по­ложена интегральная микросхема К224УС1 (рис. 4.86, а). Схема УВЧ приведена на рис. 4.86,6. Потенциометр R1 позволяет изменять коэффициент усиления каскада до 100. Параметры микросхемы позво­ляют создать усилитель на частоты до 100 МГц. Входное сопротив­ление равно 150 Ом.

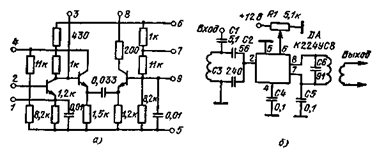

Усилитель промежуточной частоты звука. Усилитель (рис. 487,6) выполнен на микросхеме К224УС8 (рис. 4.87, а), специ­ально рассчитанной для работы в усилителе промежуточной частоты (УПЧ) звукового сопровождения. На вход схемы подастся сигнал с частотой 6,5 МГц. Микросхема усиливает и одновременно ограничивает сигнал. Полоса пропускания не менее 250 кГц Коэффициент усиления более 100. С помощью потенциометра R1 можо регулиро­вать усиление каскада более чем в 100 раз.

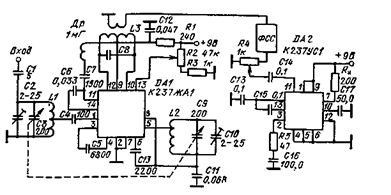

Приемник с прямым преобразованием в диапазоне 80 м. Схема приемника (рис. 4.88) построена на базе двух микросхем cepии К237. Микросхема DAI выполняет функции УВЧ с входным конту­ром L1C2C3 гетеродина, частота настройки которого определяется контуром L2T9C10, и балансного смесителя, нагрузкой которого яв­ляется контур L3, С8, настроенный на промежуточную частоту.

Сигнал промежуточной частоты проходит ФСС и поступает на вход микросхемы DA2, где он детектируется и усиливается. Нагруз­кой является телефон с сопротивлением 200 Ом.

Настройка приемника осуществляется блоком конденсаторов СЗ, С9. Коэффициент усиления по высокой частоте регулируется пе­ременным резистором R2 путем изменения напряжения на коллек­торе транзистора УВЧ. Усиление по промежуточной частоте опреде­ляется резистором R4.

Рис. 4.86

Рис. 4.87

Рис. 4.88

Рис. 4.89

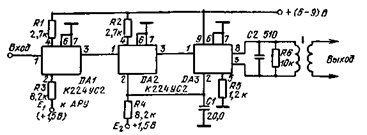

Усилитель промежуточной частоты на микросхемах К224УС2. Усилитель промежуточной частоты на 465 кГц построен на трех мик­росхемах (рис. 4.89). Первые две микросхемы работают в каскадах, выполненных по апериодической схеме. Последний каскад выполнен по схеме резонансного усилителя. Резистор R6 определяет полосу пропускания усилителя. В первом каскаде на вывод 2 микросхемы подводится напряжение АРУ, которое при отсутствии сигнала долж­но быть равно 1,5 В, при этом усиление УПЧ максимально и равно 103. При использовании в схеме детектора микросхемы К224ЖАГ можно обеспечить изменение выходного сигнала УПЧ на 1 дБ при изменении напряжения на входе более 40 дБ. Входной сигнал УПЧ может меняться в пределах от 102 до 104 мкВ. Резистором R5 уста­навливается эмиттерный ток транзистора последнего каскада.

15. ПОЛОСОВЫЕ УСИЛИТЕЛИ

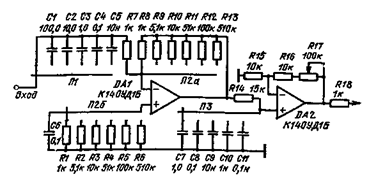

Линейный полосовой усилитель. Усилитель построен на двух ОУ типа К140УД1Б (рис. 4.90). На DAI выполнен усилитель с пере­менным коэффициентом усиления. Для уменьшения сдвигов посто­янной составляющей на выходе DA1 изменение коэффициента усиле­ния производится одновременным изменением резисторов как в цепи ОС, так и в неинвертирующем входе (переключатель П2). Нижняя граничная частота усиления определяется положением переключате­ля П1: 0,1; 6; 16; 160; 1600; 16000 Гц. Верхняя граничная частота определяется положением переключателя П3: 10; 100 Гц; 1; 10; 100 кГц и 1 МГц.

Следует учесть, что ОУ типа К140УД1Б имеет спад АЧХ с кру­тизной 6 дБ/октава, начиная с частоты 10 кГц, так что при коэффициенте усиления 500 верхняя гра­ничная частота усилителя будет равна 5 кГц.

Рис. 4.90

Рис. 4.91

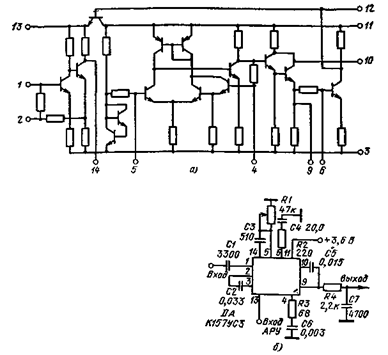

Усилитель промежуточной ча­стоты с АРУ на микросхеме К157УСЗ. Принципиальная схема К157УСЗ приведена на рис. 4.91, а, а периодический УПЧ на ней на рис. 4.91,6. В усилителе интеграль­ная микросхема выполняет не­сколько функций. В ней происхо­дит усиление сигнала с частотой 465 кГц, детектирование этого сигнала и усиление постоянной составляющей в цепи АРУ. Для входного сигнала, имеющего глубину модуляции 30% для сигналов от 50 мкВ до 3 мВ, выходной сигнал меняется не более чем на 6 дБ. Для входного сигнала 0,3 мВ коэффициент гармоник по модулирующему сигналу не более 3 %. Коэффициент усиления схемы более 103. Напряжение сигнала АРУ должно находиться в пределах 3 — 4,5 В.
