Рис. 5.26

7. ФИЛЬТРЫ НА УСИЛИТЕЛЯХ

Фильтр с ООС. В схеме фильтра двойной Т-образный мост включен в цепь ОС (рис. 527). На квазирезонансной частоте 500 Гц полоса пропускания равна 30 Гц. Для перестройки фильтра на дру­гие частоты необходимо изменить номиналы конденсаторов. Кон­денсаторы рассчитываются по формуле С1 — С2 (пФ)=2500/f (кГц), СЗ — 2С1. Точная установка на среднюю частоту осуществляется изменением сопротивления резистора R3. Каскад устойчиво работает при использовании источника сигнала с малым внутренним со­противлением.

Рис. 5.27 Рис. 5.28

Рис. 5.29

Мостовой фильтр. Активный полосовой фильтр (рис. 5.28) имеет центральную частоту 70 Гц и полосу пропускания 10 Гц. Коэффи­циент передачи равен 7. При изменении емкостей конденсаторов можно менять центральную частоту. Добротность фильтра на часто­тах до 20 Гц меньше 5.

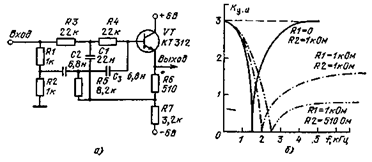

Фильтр с мостом Вина. Активный фильтр (рис. 5.29, а) позво­ляет ослабить более чем на 60 дБ сигнал, частота которого совпа­дает с частотой настройки моста Вина. Максимальное ослабление достигается при подстройке рези­стора R3. Частоту настройки фильтра можно менять, если вме­сто постоянных резисторов R6 и R7 применить сдвоенный потен­циометр, при этом частота ре­жекции f0=1/2пRбС2=1/2пR7С3. Фильтр работает в диапазоне ча­стот от единиц герц до сотен ки­логерц. Добротность фильтра остается неизменной для любых номиналов резисторов и конденса­торов во всем частотном диапа­зоне. Усилительный каскад в схе­ме фильтров должен обеспечить коэффициент усиления базового сигнала на коллекторе около 2. По­этому сопротивления резисторов R3 и R4 должны быть в два раза больше сопротивления резистора R5. Точность в настройке фильтра приводит к появлению на выходе сигнала с двойной частотой. На рис. 5.29, б приведен вид АЧХ фильтра.

Рис. 5.30 Рис. 5.31

Усилитель с частотно-зависимой ОС. Усилитель построен по схеме RС-генератора с фазосдвигающей цепочкой (рис. 5.30). Схема не возбуждается, поскольку коэффициент передачи транзистора искусственно снижен. Регулировка коэффициента усиления схемы с помощью резистора R6 позволяет изменять добротность фильтра. Для приведенных на схеме элементов она должна быть больше 20. В фазосдвигающей цепочке с помощью резистора R2 можно регу­лировать резонансную частоту в пределах от 800 Гц до 1 кГц.

Полосовой фильтр. Фильтр построен на ОУ, в цепь ООС кото­рого включен двойной Т-образный мост (рис. 5.31, о). Резонансная частота моста определяется выражением fo==l/2пR2C2. Максимум усиления фильтра на резонансной частоте зависит от коэффициента усиления ОУ и точности настройки моста. При точности номиналов элементов 0.1% коэффициент передачи фильтра превышает 50 дБ. На рис. 5.31,6 показана АЧХ фильтра.

8. ПОЛОСОВЫЕ ФИЛЬТРЫ

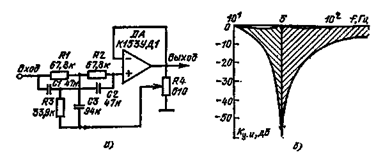

Заграждающий фильтр. Фильтр построен на двойном Т-об­разном мосте, включенном в цепь ОС ОУ (рис. 5.32, а). Централь­ная частота фильтра определяется выражением f0=l/2nRC при С1 = С2=С, СЗ=2С, R1=R2=R, R3=R/2. Желательно иметь следующую точность номиналов элементов: для R — 0,1%, а для С — 1%. Полоса пропускания и амплитуда сигнала регулируются резистором R4. В гл. 1 приведена схема включения ОУ. На рис. 5.32,6 проиллюстрирована возможность изменять пределы регулирования АЧХ фильтра.

Узкополосный селективный фильтр. Селективный фильтр (рис. 5.33, а) имеет центральную частоту, определяемую выраже­нием

Рис. 5.32

Рис. 5.33

Коэффициент передачи фильтра на резонансной частоте K=R1C1/Rs(C1+C2). Добротность фильтра определяется из выра­жения

Настройка фильтра достаточно трудоемка. Регулировка доб­ротности осуществляется с помощью резистора R2. Центральная частйта устанавливается одновременной регулировкой R2 и R3, при сохранении их отношения. При выполнении последнего условия ре­гулировка мало влияет на добротность фильтра. На рис. 5.33,6 приведен примерный вид АЧХ фильтра.

Фильтр с регулируемой цент­ральной частотой. Избирательный $ильтр построен на ОУ, в цепи С которого включена RС-цепь (рис. 5.34). С помощью резисто­ра R6 может меняться централь­ная частота фильтра в пределах от 0,5 до 2,5 кГц. Добротность фильтра можно регулировать ре­зистором R3. Она меняется в пре­делах от 10 до 100. Следует учесть, что применение в схеме резистора R2 с номиналом более 30 кОм нарушает устойчивость схемы. При перестройке центральной частоты фильтра добротность и коэффициент передачи не меняются. Пропорциональное изменение емкостей конденсаторов С1 — СЗ позволяет изменить частоту на­стройки фильтра в широких пределах от 10 Гц до 100 кГц. В ОУ корректирующий конденсатор емкостью 100 пФ включен между вы­водами 1 и 12.

Рис. 5.34 Рис. 5.35

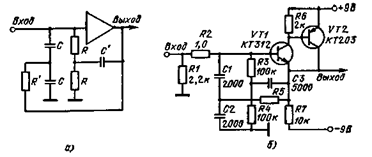

Обратный Т-образный мост. При выборе номиналов элементов активного фильтра с двойным Т-образным мостом (рис. 5.35,6) можно руководствоваться описанием элементов эквивалентной схе­мы фильтра на рис. 5.35, а. Комплексные сопротивления плеч моста могут быть записаны Z1=2R+jwRC' и 22= 1/R'w2C2 — j2/wC, где w = 2пf — резонансная частота. В первом случае половина моста эквивалентна индуктивности L9 = RC' при Rb = 2R, а во втором — емкости Сэ = С/2 при Rc = — 1/R'w2С2. Добротность фильтра опре­деляется выражением Q = wL3/RL — |Rc|. Если Rc будет больше RL, фильтр превращается в генератор. Изображенный на рис. 5.35,6 фильтр имеет резонансную частоту 1 кГц, добротность 9.

Рис. 5.36

Рис. 5.37

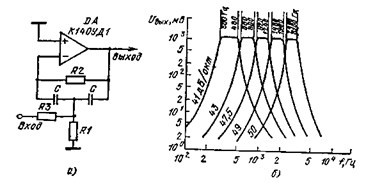

Управляемый полосовой фильтр. Фильтр (рис. 5.36, а) поз­воляет получить на центральной частоте коэффициент передачи, близкий к нулю. Резистором R4 устанавливается нулевой фазовый сдвиг на центральной частоте. Центральная частота определяется по формуле f0 = З-2/2пRС при R2=R3=R и С1 = С2 = СЗ=С, R4 = R/12. Сопротивление нагрузки фильтра должно быть значи­тельно больше сопротивления резистора R2 (R3). При этом уменьшается падение напряжения на резисторах R2 (R3) и возникает не­которая асимметрия АЧХ. Для центральной частоты f0 = 55 кГц R2 = R3=10 кОм, С1 = С2 = СЗ = 5 НФ, R4 = 820 Ом. На рис. 5.36, б показана форма передаточной характеристики фильтра. Октавный фильтр. Основные параметры фильтра на ОУ (рис. 5.37, а) определяются по формулам

где fо — централь­ная частота. Сопротивление резистора $3 должно учитывать внут­реннее сопротивление источника сигнала. Оно не должно быть больше 10 кОм. На рис. 5.35,6 приведен вид ряда АЧХ звеньев фильтра.

9. ПЕРЕСТРАИВАЕМЫЕ ФИЛЬТРЫ

Перестраиваемый фильтр. Узкополосный фильтр (рис. 5.38) построен на базе моста Вина. С помощью резистора R3 можно из­менять добротность вплоть до 2000. Для предотвращения автогене­рации схемы необходимо выполнять условие [(l+R4)/(R3+Ri)]<3, гдеR, — внутреннее сопротивление источника сигнала. Резонансная частота фильтра определяется выражением f0= 1/2п(R1R2ClC2)-2. С по­мощью потенциометров R1 и R2 возможно изменение центральной ча­стоты в пределах от 160 Гц до 1,6 кГц.

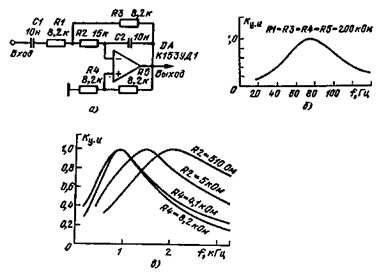

Полосовой фильтр второго порядка. Полосовой фильтр (рис. 5.39, а) имеет центральную частоту, определяемую выражением

где Rl =R3 = R и С1 = С2 = С. В этом фильтре ослабление сигнала в обла­сти нижних частот осуществляется конденсатором С1, а конденсатор С2, включенный в цепь ООС ОУ, ослаб­ляет верхние частоты. АЧХ фильтра слабо зависят от сопротивлений ре­зисторов R4, R5. Заметное сужение полосы пропускания фильтра наблю­дается при сопротивлении R5 — — 2 — 3 кОм. При R5=1,5 кОм схема возбуждается. На рис. 5.39, бил проиллюстрированы АЧХ фильтра для ряда значений элементов схемы.

Pис. 5.38 Рис. 5.39

Мостовой фильтр. Центральную частоту фильтра (рис. 5.40, а) можно рассчитать по формуле

где LI = C2 = C. Полоса пропускания определяется Дf=1/пСR3, когда R1 = R2. При изменении сопротивления резистора R2 смещается как центральная частота, так и полоса пропускания. Эта зависи­мость показана на рис. 5.40, б. Коэффициент передачи на цент­ральной частоте определяется формулой K — R3/(R1+R2).

Селективный фильтр на инверторе проводимости. Фильтр по­строен на инверторе проводимости, который собран на ОУ (рис. 5.41). Частотная характеристика фильтра определяется цепоч­ками Ri, Ci и Rz, Cz. Центральная частота фильтра может быть найдена из выражения f0 = 2п/R1Cl при R1 = R5, C1 = C2. Коэффициент передачи на резонансной частоте равен К. о = n/(2—n), где n= (R2+аR3)/[R4+(1 — а)R3]. Добротность фильтра определяется выражением Q=l/(2 — n). Для указанных на схеме номиналов элементов центральная частота равна 1 кГц. Добротность фильтра можно регулировать с помощью резистора R3. Фильтр устойчиво работает при Q=100.
