Радиоэлектронные устройства (справочник) (стр. 42 )

Наряду со стабилизацией частоты выходного сигнала к генера­торам предъявляются требования минимального потребления энер­гии. Среди импульсных схем с минимальной мощностью потребления особое место занимают схемы с дополнительной симметрией, постро­енные на комбинации транзисторов обоих типов проводимости. Основной особенностью этих схем является то, что в одном из со­стояний все транзисторы закрыты и потребление энергии практиче­ски отсутствует. Энергия расходуется в момент формирования импульсного сигнала.

При большом разнообразии генераторов существует значитель­ное количество методик расчета параметров схемы. Применяются разные подходы к температурной стабилизации частоты.

Способ включения ОУ, которые приведены в схемах, можно найти в гл. 1.

1. ГЕНЕРАТОРЫ НА ТРАНЗИСТОРАХ

Генератор с независимой регулировкой периода и длитель­ности импульса. Длительность импульсов и интервал между ними в генераторе (рис. 10.1) могут устанавливаться независимо друг от друга в широком диапазоне. Эти параметры генератора определя­ются разрядом двух конденсаторов, При разряде конденсатора С1 транзистор VT1 закрыт, a VT2 открыт. Когда же разряжается конденсатор С2, то транзистор VT1 открыт, a VT2 закрыт. При открытом транзисторе VT1 конденсатор С1 заряжается Поскольку транзистор VT1 насыщен, то конденсатор С1 заряжается большим базовым током.

Рис. 10.1

Длительность импульса определяется постоянной времени Ti=RiCi, а интервал между импульсами — постоянной времени т2 = С2R4. Для номиналов элементов, указанных на схеме скваж­ность равна 500. При С1=100 мкФ, R1= 150 кОм и С2=б,47 мкФ длительность импульса равна 50 мс, а интервал — 10 с. Эпюры напряжений в точках схемы проиллюстрированы на рисунке.

Рис. 10.2

Генератор инфранизких частот. При включении питания (рис. 10.2) транзистор VT2 находится в открытом состояния. На его эмиттере существует напряжение, равное напряжению источника питания. Положительный перепад напряжения проходит через кон­денсатор С на затвор полевого транзистора VT3. Полевой транзл-стор закрыт. Начинается процесс заряда конденсатора через рези­стор R3. Через некоторое время напряжение на конденсаторе станет таким, что полевой транзистор начнет открываться. Это вызовет открывание транзистора УТ1, который, в свою очередь, закроет транзистор VT2. Конденсатор С начнет разряжаться через резистор R4 и открытые n-р переходы транзистора VTJ и полевого тран­зистора.

Время заряда емкости определяется выражением t3=0,7 CRS, а время разряда tр=0,7 CRz. Эпюры напряжений в точках схемы показаны на рис. 10.2.

Для получения максимально возможного значения t, необходи­мо сопротивление резистора R3 выбирать большим. Поскольку ток затвора полевого транзистора меньше 10~8 А, то R3 может прини­мать значения десятков мегаом. Элементы с номиналами, указан­ными на схеме, позволяют получить период следования импульсов 1,4 с. Температурный дрейф составляет 0,6%/град.

Мостовой генератор. Генератор (рис. 10.3, с) имеет два выхода, где формируются сигналы различной полярности. В коллекторе транзистора VT1 формируется импульс отрицательной полярности, а в коллекторе транзистора VT2 — положительной. После вклю­чения питания оба транзистора находятся в закрытом со­стоянии. Начинается процесс заряда конденсаторов. Конденсатор С1 заряжается через резистор R1, а конденсатор С2 — через рези­стор R4. На базе транзистора VT1 увеличивается положительный потенциал. В то же время положительный потенциал базы транзи­стора VT2 уменьшается. Через время T1 = 0,7 C1R1 потенциалы на базах транзисторов сравняются. С этого момента оба транзистора начинают проводить. С открыванием транзистора VT1 конденсатор С2 начнет разряжаться через базовую цепь транзистора VT2 В это же время конденсатор С1 будет разряжаться через базовую цепь транзистора VT1. Оба транзистора окажутся в режиме насы­щения. Напряжение на коллекторе транзистора VT1 изменится с 15 до 7,5 В, а на коллекторе транзистора VT2 — от 0 до 7,5 В В этом состоянии транзисторы будут находиться до тех пор, пока базовые токи способны обеспечить коллекторный ток 5 мА. По достижении этого граничного условия оба транзистора перейдут в активную область. Изменение напряжения в коллекторах транзисторов приве­дет к дальнейшему уменьшению коллекторного тока и в конечном счете к полному закрыванию. Начнется новый цикл работы генера­тора. Время разряда конденсаторов определяется длительностью импульса 2 мкс. Период следования импульсов равен 70 мкс На рис. 10.3,6 приведены эпюры напряжений в точках схемы.

Рис. 10.3 Рис. 10.4

Рис. 10.5

Последовательная схема генератора. При включении питания схемы (рис. 10.4) транзистор VT1 будет открыт напряжением дели­теля R1 и R2. Следом откроется транзистор VT2. Напряжение на его коллекторе равно напряжению питания. Начинается процесс за­ряда конденсатора. Основной цепью заряда будет резистор R4. Напряжение на конденсаторе увеличивается до 6 В. После этого следует закрывание транзистора VT1, а затем и транзистора VT2. Плюсовое напряжение на конденсаторе будет уменьшаться через резистор R6. Наступит момент, когда напряжение на конденсаторе сравняется с напряжением в базе транзистора VT1. С этого момен­та транзисторы VT1 и VT2 открываются. Начинается новый цикл работы генератора Длительность импульса определяется постоян­ной времени RiCi, а интервал между импульсами - постоянной вре­мени R8Ci. При указанных на схеме номиналах импульсы выход­ного сигнала имеют период следования 2 кГц.

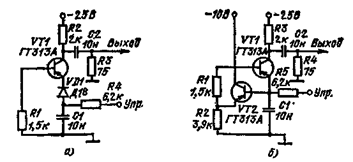

Высокочастотный генератор. Преобразователь постоянного на­пряжения в частоту (рис. 10.5, а) построен на одном транзисторе, который работает в лавинном режиме. В этом режиме транзистор имеет S-образную вольт-амперную характеристику. Входное напря­жение может меняться до 10 В с девиацией частоты выходного сиг­нала 40 — 50% от максимальной частоты 35 МГц. Крутизна преоб­разования 10 МГц/В.

В исходном состоянии, когда управляющее напряжение равно нулю, конденсатор разряжается через резистор R4. Как только напряжение на конденсаторе спадет до уровня включения транзисто­ра, конденсатор через открытый транзистор быстро заряжается. Затем процесс повторяется. Напряжение на конденсаторе имеет пи­лообразную форму. На выходе генератора формируются импульсы с амплитудой 5 В, длительностью десятки наносекунд и временем нарастания до 4 не. Пропорциональность изменения частоты выход­ного сигнала от управляющего напряжения достигается подбором сопротивления резистора R2. Для R2=Q,5 кОм нелинейность состав­ляет 0,8%, а для R2 = 2 кОм — 0,4%.

Применяемые в схеме транзисторы типа ГТ313А имеют малое напряжение пробоя эмиттерного перехода. Чтобы не произошло от­крывания эмиттерного перехода напряжением на конденсаторе, в цепь включен диод VD1. Для устранения пробоя эмиттерного пере­хода можно применить следящую ОС, осуществляемую при помощи транзистора VT2 (рис. 105,6). Кроме того, этот транзистор позво­ляет повысить нагрузочную способность схемы, если сигнал снимать с эмиттера, и обеспечивает более высокую стабильность частоты.

Рис. 10.6 Рис. 10.7

Формирователь сигнала с большой скважностью. После вклю­чения питания (рис. 10.6) конденсатор заряжается через резисторы R1 и R3. Транзистор VT2 закрыт напряжением с делителя R2 и R5. В закрытом состоянии находится также транзистор VT1. По мере заряда конденсатора напряжение в эмиттере увеличивается. Через некоторое время напряжение на конденсаторе превысит напряже­ние на базе. Транзистор VT2 откроется. Коллекторный ток этого транзистора откроет транзистор VT1. Конденсатор начнет разря­жаться через транзистор VT2, резистор R4 и переход база — эмит­тер транзистора VT1. Напряжение на конденсаторе падает практи­чески до нуля. Наступает момент, когда транзистор4 VT2 выходит из насыщения. Начинает закрываться транзистор VT1. Коллектор­ное напряжение его через делитель напряжения R2 и R5 еще больше закрывает транзистор VT2. Возникает лавинообразный процесс, и оба транзистора закрываются. Конденсатор вновь начинает заря-жаться.

Для указанных в схеме номиналов элементов период следования выходных импульсов равен приблизительно 2 с, а длительность им­пульса 2 мкс.

Низкочастотный генератор. Генератор (рис. 10.7) позволяет по­лучить на выходе сигналы с частотой повторения от нескольких миллисекунд до нескольких секунд. Это достигается непосредствен­ной связью между транзисторами разной проводимости. При вклю­чении питания транзистор VT2 открывается и его коллекторный ток открывает транзистор VT1. В цепи коллектора транзистора VT1 устанавливается напряжение, равное напряжению питания. Поло­жительный перепад напряжения пройдет в базу транзистора VT1 и еще больше откроет его. Конденсатор С будет заряжаться через базовую цепь транзистора VT1. Время заряда конденсатора опре­деляет длительность выходного импульса ти = ЯбС. При R& равном нулю, следует учитывать входное сопротивление транзистора VT1, равное 100 — 200 Ом. После того как конденсатор зарядится, тран­зистор VT2 начинает выходить из насыщения. В этой связи умень­шится и ток коллектора транзистора VT1. Конденсатор начинает разряжаться. Цепь разряда состоит из резисторов R1 и R2. В базе транзистора VT2 формируется отрицательный импульс, который закроет его. Время разряда конденсатора определяет период следо­вания импульсов T = R1C. Для номиналов элементов, указанных на схеме, длительность импульса равна 5 мс, период следования им­пульсов 1 с.
