Радиоэлектронные устройства (справочник) (стр. 6 )

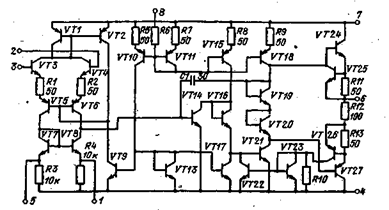

Микросхема К140УД12. На входе усилителя (рис. 1.94) исполь­зован сложный дифференциальный каскад, построенный по схеме OK — ОБ на транзисторах VT3, VT$ и VT4, VT6 с дополнительными Проводимостями. Нагрузкой входного каскада является схема. трансформатора тока на транзисторах VT7 и VT8. Подключение к контактам 1 и 5 внешнего потенциометра обеспечивает возмож­ность изменения постоянного напряжения на коллекторе транзисто­ра VT6. Этот потенциометр регулирует разбаланс токов, протекаю­щих через транзисторы VT5 и VT6. Одновременно стабилизируются токи входного каскада схемой стабилизатора разности токов на транзисторах VT2 и VT9, смещение на которые подается с транзи сторон VT1, VT10 и VT11. Общее изменение токов в дифференциаль­ном каскаде, осуществляемое регулировкой управляющего тока, протекающего через вывод 5 ОУ, приводит к изменению параметров ОУ от микромощных до параметров общего назначения. Сигнал с первого каскада подается в базу транзистора VT14. В эмиттер этого транзистора включены два генератора тока, транзисторы VT15 и VT17. С коллектора транзистора VT17 сигнал поступает на усилитель на транзисторе VT21, в цепи коллектора которого включе­ны генератор тока на транзисторе VT18 и два транзистора VT19 и VT20 в диодном включении. Эти транзисторы предназначены для создания напряжения смещения для выходных транзисторов VT24 и VT27, работающих в режиме повторителей сигналов. Транзисторы VT25 и VT26 предназначены для защиты ОУ от перегрузок по вы­ходному сигналу.

Рис. 1.74 Рис. 1.75 Рис. 1.76

Рис. 1.77

Рис. 1.78 Рис. 1.79 Рис. 1.80 Рис. 1.81

Рис. 1.82 Рис. 1.83 Рис. 1.84 Рис. 1.85

Рис. 1.86 Рис. 1.87 Рис. 1.88 Рис. 1.89

Рис. 1.90 Рис. 1.91 Рис. 1.92 Рис. 1.93

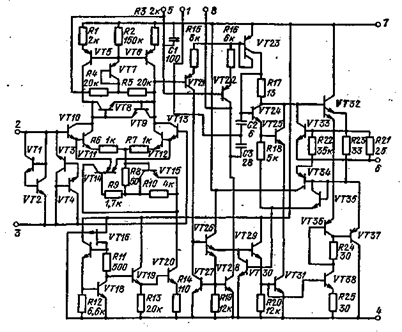

Рис. 1.94 Рис. 1.95

Рис. 1.96 Рис. 1.97

Выбор основных параметров ОУ можно Осуществить с помощью характеристик, представленных ниже. На рис. 1.95 представлена за­висимость управляющего тока от сопротивления резистора, подклю­ченного между выводом 8 интегральной микросхемы и отрицатель­ным полюсом источника питания. При изменении управляющего тока меняется входной ток. Эта зависимость показана на рис. 1.96. От управляющего тока зависит также общий коэффициент усиления ин­тегральной микросхемы (рис. 1.97). и разность входных токов (рис. 1.98). При использовании микросхемы в усилительных устрой­ствах следует обращать внимание на зависимость произведения коэф­фициента усиления на полосу пропускания от управляющего тока (рис. 1.99),

От управляющего тока и от напряжения питания зависит двой­ной размах выходного сигнала (рис. 1.100 и 1.101). Зависимость ско­рости нарастания выходного напряжения от управляющего тока при­ведена на рис. 1.102. Графики, описывающие зависимость от управ­ляющего тока приведенной ко входу ЭДС шумов и входного сопро­тивления, представлены на рис. 1.103 и 1.104. соответственно. Воз­можности применения ОУ в различных схемах включения проиллю­стрированы на следующих рисунках: рис. 1.105 — генератор гармони­ческого сигнала, где f0=1/2пRC (f0=1 кГц, если R=15 кОм, С = = 0,01 мкФ); рис. 1.106 — управляемый усилитель; рис. 1.107 — поло­совой фильтр (fo=l кГц при С=0,01 мкФ); рис. 1.108 — усилитель с большим входным сопротивлением.

Микросхема К140УД13. Микросхема (рис. 1.109) построена на МОП-транзисторах и содержит следующие функциональные узлы: балансный последовательно-параллельный модулятор (VT4, VT5, VT7, VT.8),- двухкаскадный дифференциальный усилитель с непо­средственными связями (VT10 — VT29), демодулятор — параллель­ный ключ (VT9) и мультивибратор с одной времязадающей RС-це-пью (VT1 — VT3, VT6). Конденсатор времязадающей цепи включа­ется между выводами 7 и 8 интегральной микросхемы. Внешней цепочкой RфСф определяется верхняя граничная частота дифференци­ального усилителя fв. гр=1/2пRфСф; по уровню — 3 дБ и при Сф = =2,2 мкФ имеем fв. гр = 1 Гц. Частота мультивибратора выбирается, исходя из соотношения fв. гр=0,2 fM. Для широкого круга задач це­лесообразно выбирать fM в пределах 0,7 — 1,5 кГц или fM=l кГц. При увеличении модулирующей частоты с 1 до 10 кГц постоянное напряжение на выходе интегральной микросхемы линейно возраста­ет от 10 до 100 мкВ, а шумовой сигнал уменьшается от 100 до 30 НВ/р-2Гц. Полосу пропускания усилителя (рис. 1.110) можно ме­нять при выборе элементов схемы С1, С2 и Сф в соотношениях, приведенных в табл. 1.2.

Рис. 1.98 Рис. 1.99 Рис. 1.100 Рис. 1.101

Рис. 1.102 Рис. 1.103 Рис. 1.104 Рис. 1.105

Рис. 1.106

Таблица 1.2

номер кривой	С1, пФ	С2, мкФ	Сф, мкФ	Частота модуляции, кГц	Полоса пропускания. кГц
1	2400	0,1	0,15	1	1
2	750	0,03	0,047	3	3
3	240	0.01	0,015	10	10
4	75	30	47	30	30

При изменении напряжения питания наблюдается изменение ко­эффициента усиления в соответствии с графиком рис. 1.111. При этом напряжение питания по-разному влияет на положительные и отрицательные полярности выходного напряжения (рис. 1.112). Схе­ма включения интегральной микросхемы приведена на рис. 1.113.

Микросхема К140УД14. Электрическая схема ОУ приведена на рис. 1.114. Сложный входной дифференциальный каскад образуют пары транзисторов VT3. VT5 и VT4, VT6. Между базами входных транзисторов VT3 и VT4 включены ограничители входного сигнала на транзисторах VT1 и VT2. Плечи входного каскада построены по схеме ОЭ — ОБ, причем транзисторы VT5 и VT6 схемы с ОБ по по­стоянному току являются повторителями базового напряжения, что позволяет поддерживать постоянным коллекторное напряжение транзисторов VTZ и VT4 дифференциального каскада. Каскодное включение транзисторов входного каскада уменьшает входную ем­кость ОУ. Нагрузка входного каскада термостабилизирована тран­зисторами VT7 и VT8 в диодном включении. Рабочий режим вход­ного каскада определяет включенный в его эмиттерную цепь гене­ратор тока на транзисторе VT16. Напряжение на базе этого тран­зистора задается с каскада опорного напряжения, построенного на транзисторах VT12, VT13 и VT17. Снимается это напряжение через эмиттерный повторитель на транзисторе VT15.

Выходной сигнал дифференциального каскада подается на базы транзисторов VT18 и VI19, в коллекторной цепи которых включена схема трансформатора тока на транзисторах VT20 и VT21, обеспе­чивающая максимальное усиление каскада. Сигнал с коллектора VT19 через повторитель на транзисторе VT22 и VT23 поступает на базу транзистора VT25, а с коллектора этого транзистора сигнал положительной полуволны подается на базу выходного эмиттерно-го повторителя на транзисторе VT27. Отрицательная полуволна выходкого сигнала снимается с базы транзистора VT26 и через эмит-терный повторитель на транзисторе VT29 поступает на выход. Для защиты усилителя от перегрузок к выходу подключается транзи­стор VT28, который шунтирует выходное напряжение. В схеме су­ществует многоуровневый стабилизатор напряжения, определяющий работу усилителя по постоянному току. Стабилизатор построен на транзисторах VT9 — VT17.
