Динамический фильтр. Полоса пропускания динамического фильтра (рис. 5.2) меняется в зависимости от амплитуды входного сигнала. Это достигается изменением сопротивления полевого тран­зистора при управлении по затвору входным сигналом, преобразо­ванным цепочкой VD1, CL На фильтр сигнал подается с потенциометра RI. Для получения малых нелинейных искажений амплитуда входного сигнала фильтра должна быть не более 100 мВ.

Рис. 5.1

Рис. 5.2

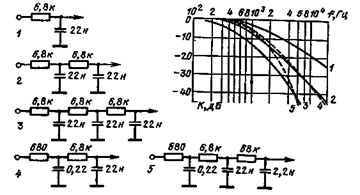

Фильтр низких частот второго порядка. Частота среза АЧХ фильтра (рис. 5.3) определяется выражением

где коэффициент усиления Kу. u = R2/R1. При пропорциональном из­менении номиналов элементов схемы может быть получена другая частота среза.

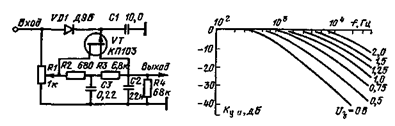

Активный фильтр на полевых транзисторах. Применение поле­вых транзисторов в качестве переменных резисторов позволило соз­дать ФНЧ (рис. 5.4) с частотой среза от 300 Гц до 3,6 кГц при изменении управляющего напряжения от 2 В до 0. Крутизна спада АЧХ выше частоты среза примерно на 35 дБ/на октава. Коэффици­ент гармоник меняется от 0,5 до 1,5% при увеличении входного сигнала от 200 до 600 мВ. Для уменьшения нелинейных искажений в схеме применены цепочки R1, С1 и R3, СЗ.

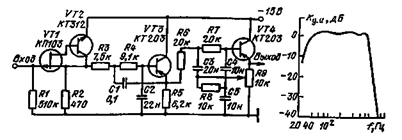

Активный RC-фильтр нижних частот. Схема активного фильтра (рис. 5.5) позволяет перестраивать частоту среза от 5 Гц до 10 кГц при сохранении неравномерности АЧХ в полосе пропуска­ния в пределах 1 дБ. Затухание вне полосы пропускания не менее 26 дБ. Входное сопротивление 20 кОм, а выходное сопротивление 100 Ом.

Для снижения требований к точности элементов фильтра в ка­честве резисторов R4, R6, R8, R9 рекомендуется применять пере­менные резисторы. Желательные пределы изменения сопротивлений R4= 1 — 3,6 кОм, R6 = 6,2 — 20 кОм, R8 = 5,1— 7,5 кОм, R9 =0,68- 1,8 кОм. Емкости кон­денсаторов в зависимости от требуемой частоты среза не­обходимо изменять в широ­ких пределах. В табл. 5.1 при­ведены емкости конденсаторов с 10%-ным классом точности для различных частот среза.

Рис. 5.3

Для настройки фильтра от генератора на вход фильт­ра подается сигнал с частотой 0,1 fСр. Вольтметром измеря­ется напряжение на конденса­торе С1. Далее устанавливают частоту входного сигнала 0,753 fср и регулировкой рези­стора R4 добиваются напря­жения на конденсаторе С1 на 3 дБ меньше предыдущего зна­чения. Далее вольтметр под­ключают к эмиттеру транзистора VT2 и определяют частоту fmах, на которой передача сигнала максимальна. Необходи­мо иметь fmах = 0,91 fср. В противном случае подстраивается рези­стор R6. Коэффициент передачи фильтра на частоте 0,91 fср должен быть равен 1,564 по отношению к сигналу на частоте 0,1 fср. Коэф­фициент передачи устанавливается резистором R8. Если после установки коэффициента передачи изменилась частота fmax, то oперации по настройке активного звена следует повторить. Далее при подключении вольтметра на выход с помощью резистора R9 на ча­стоте 0,887 fср устанавливают коэффициент передачи, равный еди­нице, по отношению к уровню сигнала на частоте 0,1 fср.

На графике рис. 5.5 показана зависимость коэффициента по­давления фильтра от частоты при частоте среза 1 кГц.

Рис. 5.4 Рис. 5.5

Рис. 5.6

Таблица 5.1

Пределы изменения часто­ты среза. Гц	С1, мкФ	С2. мкФ	СЗ. С4. мкФ	С5. мкФ
8000 — 10000	0,01	0,0038	0,0015	0,0022
5000 — 8000	0,015	0,0043	0,0022	0.003
3150 — 5000	0,022	-0,0068	0,0033	0,0051
2000 — 3150	0,047	0,01	0,0057	0,0068
1250 — 2000	0,068	0,015	0,0094	0.015
800 — 1250	0,1	0,022	0,015	0.022
500 — 800	0,15	0,047	0,022	0,033
315 — 500	0,25	0,068	0,033	0,047
200 — 315	0,47	0,1	0,05	0,068
125 — 200	0,5	0,165	0,083	O. i5
80 — 125	1,0	0,25	0,15	0,22
50 — 80	1,5	0,43	0,22	0,33
31,5 — 50	2,5	0,65	0,33	0,5
20 — 31,5	4,0	1,0	0,5	0,68
12,5 — 20	6,0	1,33	0,8	1,0
8-12,5	10,0	2,33	1,33	2,0
5 — 8	15,0	4,0	2,0	4,0

Фильтр нижних частот с частотой среза 1 кГц. Полоса пропу­скания ФНЧ (рис. 5.6) от 40 Гц до 1 кГц. Неравномерность АЧХ в полосе пропускания не более 3 дБ. Настраивается фильтр с по­мощью резистора R9. Точность номиналов элементов 5%.

2. МНОГОЗВЕННЫЕ ФИЛЬТРЫ

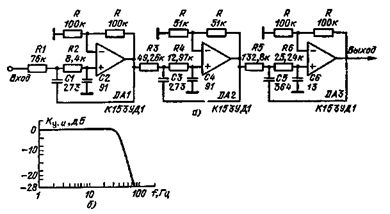

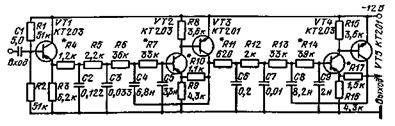

Фильтр низких частот восьмого порядка. Активный ФНЧ (рис. 5.7) имеет частоту среза 1 кГц. Неравномерность частотной характеристики в полосе пропускания не более 3 дБ. Затухание вне полосы пропускания при расстройке на октаву равно более 40 дБ. Входное сопротивление фильтра более 20 кОм, а выходное — менее 500 Ом. Максимальный входной сигнал, при котором отсут­ствуют нелинейные искажения, равен 1 В. Диапазон рабочей тем­пературы от — 40 до +40° С. При использовании схемы для постро­ения фильтра с частотой среза выше (ниже) 1 кГц необходимо пропорционально увеличить (уменьшить) емкости конденсаторов С2 —С9.

Рис. 5.7

Рис. 5.8

Фильтр настраивается следующим образом. С помощью рези­сторов R7 и R10 устанавливаются коэффициенты передачи (равны­ми 0,9 на частоте среза fep и 0,27 на частоте 2 fср). Настройка второго звена осуществляется резисторами R14 и R17, которые устанавливают коэффициенты передачи равным 2,56 на частоте среза и 0,324 на двойной частоте среза. На частоте среза звено R4, С2 должно иметь коэффициент передачи 0,66- звено R5 СЗ — 0,92; Rll, C6-OM и R12. С7-0.95. Общая настройка фильтра осуществляется с помощью резисторов R11 и R4. Общий коэффици­ент передачи должен быть равен на частоте среза 0,71, а на двой­ной частоте 0,0071.

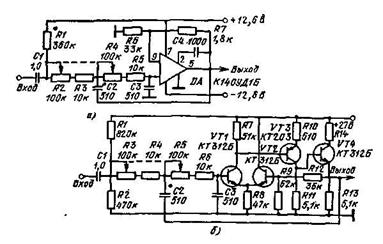

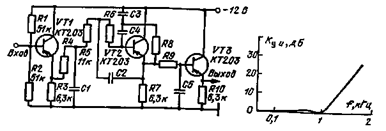

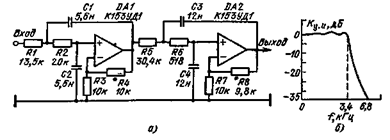

Фильтр с регулируемой частотой среза. Активный ФНЧ (рис. 5.8,с) имеет крутизну спада АЧХ вне полосы пропускания 12 дБ/октава. Регулировка крутизны cuaia осуществляется подбо­ром емкости конденсатора С2. Частота среза устанавливается ре­зисторами R2 и R4 (спаренные). Она может плавно меняться от 3 до 34 кГц. Режим ОУ устанавливается резистором R1. Коэффи­циент передачи фильтра равен единице. В диапазоне температур от -20 до +55° С уход частоты среза составляет примерно 4%. Аналогичный фильтр на транзисторах приведен на схеме рис. 5.8,6. Фильтр низкой частоты четвертого порядка. Двухкаскадный ФНЧ (рис. 5.9, и) имеет частоту среза 3,5 кГц. Для настройки фильтра и устранения самовозбуждения схемы необходимо устано­вить коэффициенты передачи ОУ с помощью резисторов R4 и R8.

Элементы фазосдвигающих цепей должны иметь точность 1%. На рис. 5.9, б приведен вид АЧХ фильтра.

Активный ФНЧ с частотой среза 180 Гц. Фильтр построен на основе интегральной микросхемы типа К284УЭ1 (рис. 5.10). Часто­та среза на уровне 3 дБ равна 180 Гц. Крутизна спада АЧХ вне полосы пропускания равна 24 дБ/октава. Коэффициент передачи 0,98. При изменении температуры от — 60 до +70° С коэффициент передачи меняется на 2%. Максимальная амплитуда входного сиг­нала 2 В. Коэффициент нелинейных искажений составляет 0,8% при амплитуде входного сигнала, равной 2 В, и Rн = 8 кОм. Дина­мический диапазон 90 дБ при отношении сигнал-шум, равен 3.

Рис. 5.9

Рис. 5.10
