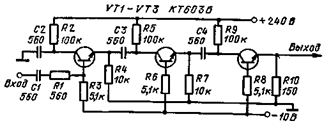

Параллельно-последовательный преобразователь. Генератор (рис. 12.18) формирует на выходе импульс, амплитуда которого превышает напряжение питания. В этой схеме используется прин­цип параллельного соединения конденсаторов С2 — С4 при заряде через резисторы R2, R5 и R9 и последовательного соединения при разряде.

Запускающий импульс включает лавинный транзистор VT1, а затем за счет роста напряжения на коллекторах транзисторов VT2 и VT3 включаются и последующие транзисторы. Конденсаторы С2 — С4 включаются через транзисторы на резистор R10. На выходе появляется импульс с утроенной амплитудой. На резисторе R10 со­противлением 150 Ом амплитуда импульса равна 400 В, а на рези­сторе сопротивлением 75 Ом близка к 300 В. Время нарастания импульса 2 не. Предельная частот J запуска определяется допусти­мой рассеиваемой мощностью транзисторов и постоянной времени зарядной цепи. Длительность запускающих импульсов может ле­жать в пределах от 0,1 до 0,5 икс, амплитуда — от 5 до 20 В.

Рис. 12.18

Рис. 12.19

Закрытый релаксатор. Все транзисторы (рис. 12.19) находятся в закрытом состоянии. Конденсатор С заряжен до напряжения 12 В. Когда на вход приходит положительный импульс, транзистор VT2 входит в насыщение и на эмиттер транзистора VT1 передается импульс отрицательной полярности. Транзистор VT1 открывается, и начинается процесс разряда конденсатора через последовательно соединенные резисторы R2 и R3. Падение напряжения на резисторе R2 откроет транзистор VT3. Коллекторный ток этого транзистора удерживает в насыщении транзистор VT2. На выходе появляется положительный сигнал. Проводящее состояние транзистора VT2 удерживается коллекторным током транзистора VT3. Все транзи­сторы будут находиться в проводящем состоянии пока продолжает­ся разряд конденсатора. Процесс разряда конденсатора прекращает­ся, когда на эмиттере транзистора VT1 будет напряжение — 0,6 В. Тогда транзистор VT1 закрывается, что вызывает запирание тран­зисторов VT2 и VT3. Когда транзистор VT2 выходит из насыщения, конденсатор начинает заряжаться через резистор R4, что вызывает появление напряжения на диоде. Это напряжение дополнительно закрывает транзистор VT1. В результате запираются все транзи­сторы.

Длительность импульса прямо пропорциональна емкости кон­денсатора. Указанные на схеме номиналы элементов дают дли­тельность импульса 1 с. Работа релаксатора проиллюстрирована эпюрами напряжений.

Рис. 12.20

Рис. 12.21

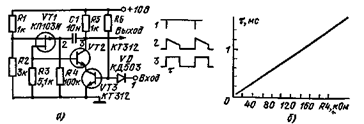

Релаксатор с запускающим транзистором. Входной сигнал от­рицательной полярности (рис. 12.20, а) амплитудой 2 В и дли­тельностью 10 мкс закрывает транзистор VT3. Положительный перепад напряжения в коллекторе транзистора VT2 закрывает транзистор VT1. За этим последует закрывание транзистора VT2. Конденсатор С1 заряжается через резистор R4. Все время заряда конденсатора транзисторы VT1 и VT2 будут находиться в закры­том состоянии. По мере заряда конденсатора положительное напря­жение в затворе полевого транзистора уменьшается. Когда это на­пряжение сравняется с напряжением на делителе Rl, R2 минус пороговое напряжение полевого транзистора, оба транзистора от­кроются и будут находиться в устойчивом состоянии. На рис. 12.20,6 приведены эпюры напряжений схемы и график зависимости дли­тельности выходного импульса т от сопротивления резистора R4.

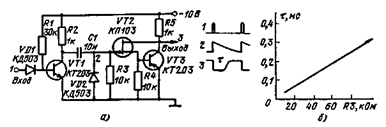

Расширитель импульсов с полевым транзистором. Генератор им­пульсов (рис. 12.21, а) построен на двух усилителях. Входной сиг­нал положительной полярности длительностью 10 мкс с амплитудой 3 В закрывает транзистор VT1. За время действия входного сигна­ла конденсатор С1 заряжается до напряжения питания через рези­стор R2 и диод VD2. С прекращением действия входного сигнала транзистор VT1 открывается. Положительный перепад напряжения на конденсаторе С1 закроет транзисторы VT2 и VT3. Конденсатор разряжается через резистор R3. Транзисторы VT2 и VT3 будут на­ходиться в закрытом состоянии до тех пор, пока напряжение в затворе не достигнет порога открывания полевого транзистора. Длительность отрицательного импульса на выходе схемы можно регулировать в широких пределах изменением постоянной времени RsCi. Работа устройства проиллюстрирована на рис. 12.21, б.

Релаксатор на полевом транзисторе. В исходном состоянии транзисторы VT2 и VT3 (рис. 12.22) открыты, а транзистор VT1 закрыт напряжением на диоде, которое возникает от протекающего через транзистор VT3 тока. Входной импульс отрицательной поляр­ности открывает транзистор VT1. Положительный перепад напряже­ния на коллекторе этого транзистора закрывает полевой транзистор VT2. В закрытом состоянии будет и транзистор VT3. Он закрыт напряжением на диоде, которое определяется током транзистора VT1. В таком состоянии схема будет находиться, пока заряжается конденсатор С1 через резистор R2. Когда напряжение на конденса­торе достигнет порога открывания полевого транзистора, потечет базовый ток транзистора VT3. Этот транзистор откроется, а тран­зистор VT1 закроется. Схема вернется в исходное состояние. На выходе формируется импульсный сигнал длительностью 10 с. Дли­тельность выходного сигнала можно регулировать в широких пре­делах при изменении номиналов элементов R2 и С1.

Рис. 12.22

3. МНОГОКАСКАДНЫЕ РЕЛАКСАТОРЫ

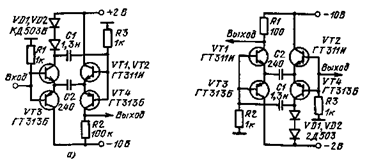

Формирователь коротких импульсов. Устройство (рис. 12.23) предназначено для получения коротких импульсов на низкоомной нагрузке. Оно запускается сигналом любой формы и, в частности, гармоническим. В основу формирователя положен уси­литель с ПОС, снимаемой с нелинейной нагрузки. Можно построить две схемы: для получения положительной и отрицательной поляр­ности импульсов.

В начальном состоянии транзисторы VT1 — VT4 закрыты. Вход­ной сигнал положительной полярности открывает транзисторы VT1 и VT4. Эмиттерные токи этих транзисторов начинают заряжать кон­денсатор С2. Одновременно на базы транзисторов VT2 и VT4 по­ступает сигнал с коллектора VT1, вызывающий быстрый рост зарядного тока конденсатора С2. По мере заряда этого конденсато­ра напряжение на нем возрастает и в результате приводит к закры­ванию транзисторов VT1 и VT4. На резисторе R2 формируется короткий импульс. После окончания формирования импульса от­крываются транзисторы VT2 и VT3 и эмиттерными токами разря­жают конденсатор С2. Для уменьшения длительности выходного импульса ПОС снимается с диодов VD1 и VD2, которые представ­ляют значительное сопротивление лишь в первый момент включе­ния транзисторов. Далее сопротивление диодов уменьшается и тем самым уменьшается и ПОС. Уменьшение связи ведет к закры­ванию транзисторов VT1 и VT4.

Формирователь работает от входных сигналов на частотах от 5 кГц до 25 МГц. Выходной им­пульс с амплитудой от 5 до 10 В имеет длительность 10нс, фронт — 5 не и срез — 3 не.

Мультивибратор с токозадаю-щим элементом. В основу преоб­разователя (рис. 12.24) положен обыкновенный мультивибратор, в котором вместо базовых резисто­ров включены транзисторы VT3 и VT4. Эти транзисторы работа­ют в режиме генераторов тока. Коллекторный ток транзисторов определяется напряжением на базе и резистором в эмиттере. Изме­няя напряжение на базе, можно менять ток разряда конденсаторов С1 и С2 и тем самым менять частоту мультивибраторов. Диапазон изменения входного напряжения лежит в пределах от — 5 до +5 В при сохранении линейной зависимости частоты следования импуль­сов от входного напряжения. Частота следования импульсов при нулевом входном напряжении и коэффициенте преобразования опре­деляется конденсаторами С1 и С2. Для С1 = С2 = С, f=35 С К., где С — в микрофарадах, а К — в мегагерцах на вольт.

Рис. 12.23 Рис. 12.24

Управляемый мультивибратор с большим динамическим диапа­зоном. Для перекрытия большого динамического диапазона по ча­стоте в мультивибраторе (рис. 12.25) заряд конденсаторов ОС осу­ществляется через генератор тока. Зарядный ток определяется управляющим напряжением и резисторами R2 и R4. Минимально возможный зарядный ток определяется утечкой транзисторов VT2 и VT3, максимальный ток существует при управляющем напряже­нии, равном напряжению питания. Если при нулевом управляющем напряжении частота мультивибратора меньше 1 Гц, то при макси­мальном напряжении частота будет больше 10 кГц.

В некоторый момент времени транзистор VT1 откроется, а транзистор VT6 закроется. Отрицательный перепад напряжения в коллекторе транзистора VT1 пройдет на базу транзистора VT3 и закроет его. Начинается процесс заряда конденсатора С1 коллек­торным током транзистора VT2. Напряжение на базе транзистора VT3 будет линейно увеличиваться. В определенный момент, когда напряжение на конденсаторе С1 будет равно напряжению источни­ка питания, транзистор VT3 откроется. За этим последует откры­вание транзистора VT6. Отрицательный перепад напряжения в коллекторе этого транзистора закроет транзистор VT4. Будет за­крыт и транзистор VT1. Схема перейдет в новое состояние. Начнет­ся новый полупериод работы мультивибратора.
