Радиоэлектронные устройства (справочник) (стр. 66 )

Рис. 16.31

Рис. 16.32

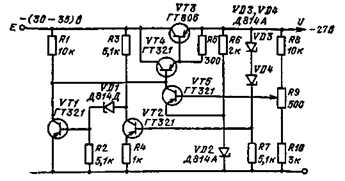

Стабилизатор с защитой от короткого замыкания. При подаче напряжения на вход стабилизатора (рис. 16.32) транзистор VT2 открыт и в его коллекторе существует напряжение 5 В, которое не проходит через стабилитрон VD1. Транзистор VT1 закрыт. В от­крытом состоянии транзистор VT2 находится из-за того, что вы­ходное напряжение стабилизатора превышает опорное напряжение стабилитронов VD3 и VD4. На резисторе R7 будет напряжение око­ло 5 В. Транзисторы VT3 — VT5 работают в режиме стабилизации выходного напряжения. При коротком замыкании стабилизатора резко падает выходное напряжение. Оно будет меньше опорного напряжения стабилитронов VD3 и VD4. В базе транзистора VT2 присутствует нулевой потенциал. Транзистор VT2 закроется. На его коллекторе возрастет напряжение, которое превысит опорное напряжение стабилитрона VD1. Через стабилитрон потечет ток, ко­торый откроет транзистор VT1. Напряжение в коллекторе транзи-бтора VT5 упадет до нуля. Транзисторы VT3 и VT4 будут защище­ны от короткого замыкания.

5. СТАБИЛИЗАТОРЫ С ЗАЩИТОЙ

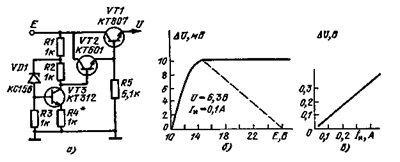

Коллекторный стабилизатор. В этом стабилизаторе (рис. 16.33, а) реализуются высокая стабильность выходного напря­жения и защита схемы от короткого замыкания. Опорное напря­жение устанавливается с помощью стабилитрона VD1 через рези­стор R1. Это напряжение подается на базу транзистора VT2, через который протекает ток, определяемый резистором R2. Коллекторный ток транзистора VT2 открывает транзистор VT1. На выходе уста­навливается напряжение, равное напряжению на эмиттере транзи­стора VT2. Короткое замыкание на выходе схемы (резкое умень­шение выходного напряжения) повлечет за собой увеличение кол­лекторного тока транзистора VT1. Максимально возможный ток нагрузки будет определяться h21Э транзистора VT1 и максимальным током транзистора VT2, зависящим от сопротивления резистора Д2. При коротком замыкании через транзистор VT1 протекает большой коллекторный ток. Для ограничения рассеиваемой мощности этим транзистором выбирается соответствующее сопротивление резистора R2. Работа стабилизатора отражена на графиках рис 16 33 б в

Рис. 16.33

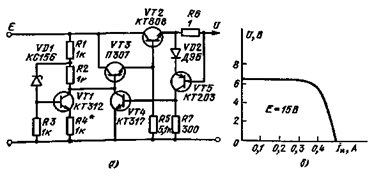

Стабилизатор с параллельной схемой защиты от перегрузки В стабилизаторе (рис. 16.34, а) выходное напряжение устанавлива­ется в коллекторе транзистора VT1. Составной эмиттерный повто­ритель образован транзисторами VT2 и VT3. Подбором резистора R4 можно добиться коэффициента стабилизации более 103.

Для защиты стабилизатора от перегрузок на выходе включен резистор R6. Ток нагрузки создает падение напряжения на этом резисторе. Это напряжение открывает транзистор VT5. Для увели­чения порога открывания транзистора VT5 включен диод VD2 Коллекторный ток транзистора VT5 открывает транзистор VT4, который уменьшает напряжение в базовой цепи составного эмиттер­ного повторителя. В результате напряжение на выходе уменьшает­ся. На рис. 16.34, б представлена зависимость выходного напряже­ния от тока нагрузки.

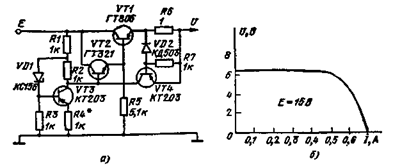

Стабилизатор с последовательной схемой защиты от пере­грузки. Для защиты стабилизатора (рис. 16.35, а) от перегрузок в нее введен транзистор VT4, который открывается, когда напря­жение на резисторе R6 превышает 0,4 В. Протекающий коллектор­ный ток транзистора VT4 уменьшает напряжение на базе составно­го эмиттерного повторителя. Выходное напряжение стабилизатора определяется напряжением на коллекторе транзистора VT3. Изменение выходного напряжения от тока нагрузки показано на рис. 16.35, б.

Рис. 16.34

Рис. 16.35

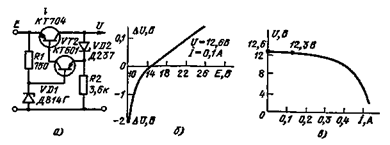

Стабилизатор с отрицательным коэффициентом стабилизации. Стабилизатор напряжения (рис. 16.36, а) построен по схеме состав­ного эмиттерного повторителя. Опорное напряжение устанавливает­ся на коллекторе транзистора VT3. Это напряжение имеет отрица­тельный коэффициент стабилизации: с увеличением входного на­пряжения опорное напряжение уменьшается. С помощью резистора R4 можно менять коэффициент стабилизации. При некоторых со­противлениях резистора R4 зависимость ДU=f(E) может иметь го­ризонтальный участок для E=14 В (рис. 16.36, б). Для стабилиза­тора с фиксированным выходным напряжением 12,6 В горизонталь­ный участок начинается при напряжении E=19 В. На рис. 16.36, в представлена зависимость ДU от тока нагрузки.

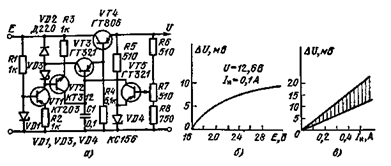

Стабилизатор с динамическим опорным напряжением. В схему стабилизатора (рис. 16.37, а) введен ограничивающий резистор R6. Падение напряжения на этом резисторе через транзистор VT2 передается в каскад формирования опорного напряжения. Эта ОС позволяет увеличивать выходное напряжение стабилитрона с уве­личением тока нагрузки или поддерживать это напряжение посто­янным со сколь угодно высокой точностью. При больших токах нагрузки на резисторе R5 падает значительная часть входного на­пряжения. Транзистор VT3 входит в насыщение. Напряжение на выходе уменьшается с уменьшением сопротивления нагрузки (рис. 16.37, б).

Рис. 16.36

Рис. 16.37

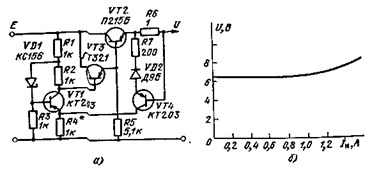

Стабилизатор с управляемым опорным напряжением. В стаби­лизаторе (рис. 1(5.38, а) опорное напряжение устанавливается на коллекторе транзистора УТ1. В зависимости от сопротивления ре­зистора R4 опорное напряжение может иметь положительный или отрицательный коэффициент стабилизации. Опорное напряжение че­рез составной повторитель подается на выход стабилизатора. При увеличении тока в нагрузке выходное напряжение уменьшается из-за падения напряжения на переходах база — эмиттер. Включение на выходе, стабилизатора резистора R6 и транзистора VT4 изменяет зависимость выходного напряжения от тока нагрузки. Выходное напряжение будет увеличиваться с увеличением тока нагрузки, по­скольку с увеличением падения напряжения на резисторе R6 от­крывается транзистор VT4, который своим коллекторным током за­крывает транзистор VТ1. Напряжение в коллекторе этого транзи­стора увеличиваемся (рис. 16.38, б).

Рис. 16.38 Рис. 16.39

Уменьшение пульсаций опор­ного напряжения. Стабилизатор (рис. 16.39) имеет дополнитель­ный выпрямитель для уменьшения пульсаций в коллекторе усили­тельного транзистора VT3. Пуль­сирующее входное напряжение заряжает конденсатор С1 через диод VD1 до максимального зна­чения. На выходе выпрямителя включен стабилизатор напряже­ния на стабилитроне VD2 с на­пряжением стабилизации 8 В.

Стабилизатор обеспечивает коэффициент стабилизации около 100 при токе нагрузки до 0,8 А.

Ослабитель переменной составляющей. Стабилизатор (рис. 16.40) уменьшает переменную составляющую на фильтрующем конденсаторе С1. Пульсирующее напряжение в т. 1 ограничивается на ста­билитроне VD1. Ограничение напряжения через составной эмиттер-ный повторитель передается на конденсатор С1.

Рис. 16.40

6. СТАБИЛИЗАТОРЫ С ОУ

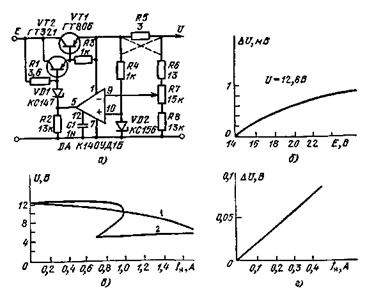

Стабилизатор с ОУ и защитой от короткого замыкания. В стабилизаторе (рис. 16.41, а) в качестве сравнивающего устрой­ства используется ОУ. Опорное напряжение с диода VD2 подается на неинвертирующий вход, а пульсирующее выходное напряжение — на инвертирующий вход. Отрицательная обратная связь через диод VD1 и два транзистора выполняет демпфирующие функции. Для за­щиты стабилизатора от короткого замыкания включен резистор R5. Нагрузочные характеристики приведены на рис. 16.41, в (кривая 1) и рис. 16.41, г. Если поменять местами подключение цепочек R4, VD2 и R6 — R8, нагрузочная характеристика имеет вид кривой 2 на-рис. 16.41, в. На рис. 16.41, б приведена зависимость отклонения вы­ходного напряжения от входного напряжения стабилизатора.

Рис. 16.41

Стабилизаторы напряжения на ОУ. Стабилизатор (рис. 16.42, а) обеспечивает на выходе напряжение 15 В при токе нагрузки 0,5 А. Стабилизирующим элементом в этой схеме является ОУ, с помощью которого можно получить коэффициент стабилизации более 4-104. Опорное напряжение, образованное диодом VD1 и транзистором VT3, подается на один вход ОУ, а второй вход подключается к делителю, обеспечивающему запуск стабилизатора при его включении. Высокая стабильность опорного напряжения обеспечивается цепоч­кой VD1, VT3, в которой транзистор выполняет роль генератора тока.

Для уменьшения влияния обратного тока транзистора VT1 применяется резистор R1. Резистор R2 ограничивает базовый ток транзистора VT2. Параметры корректирующей цепочки R3 С1 выбра­ны с учетом работы ОУ при глубокой ОС.

Для получения напряжения на выходе стабилизатора, превы­шающего питающего напряжение ОУ, следует применить схему рис. 16.42, б. В этой схеме питание усилителя осуществляется от дополнительного стабилизирующего каскада Rl, VD1, VD2 кото­рый обеспечивает напряжение 24 В. С помощью этой схемы можно получить коэффициент стабилизации более 2-104 при токе нагруз­ки 1 А.
