Зависимость коэффициента передачи усилителя от частоты пока­зана на рис. 1.271. Частотная характеристика полной амплитуды вы­ходного сигнала изображена на рис. 1.272. Температурные зависи­мости входных токов и их разности представлены на рис. 1.273.

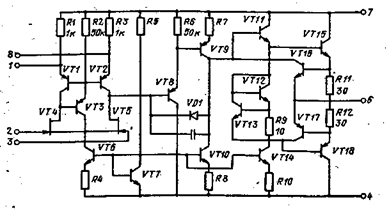

Рис. 1.270 Рис. 1.271

Рис. 1.272 Рис. 1.273 Рис. 1.274 Рис. 1.275

Рис. 1.276 Рис. 1.277 Рис. 1.278 Рис. 1.279

Рис. 1.280 Рис. 1.281 Рис. 1.282 Рис. 1.283 Рис. 1.284

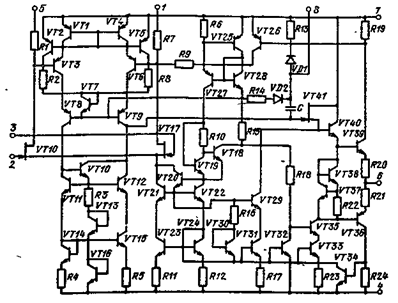

Изменение входного тока от напряжения питания с учетом различной температуры окружающей среды приведено на рис. 1.274. При изме­нении напряжения питания коэффициент усиления меняется по зако­ну, изображенному на рис. 1.275. Зависимости напряжения смещения от температуры и напряжения питания даны на рис. 1.276 и 1.277. Изменение напряжения шума на выходе при различных напряжениях питания показано на рис. 1.278, а спектральная плотность шума — на рис, 1.279. Зависимость скорости нарастания выходного напряже­ния от емкости нагрузки приведена на рис. 1.280. На рис. 1.281 пред­ставлена зависимость максимального выходного напряжения от со­противления нагрузки. На рис. 1.282 показана схема включения ОУ в качестве повторителя, а на рис. 1.283 — в качестве усилителя. Для балансировки выходного напряжения применяется схема рис. 1.284. Микросхем? К544УД2. Входной каскад усилителя (рис. 1.285) выполнен на полевых транзисторах VT10 и VT17. Эти транзисторы в истоке имеют генератор тока, образованный транзисторами VT21 и VT23. Нагрузкой полевых транзисторов являются транзисторы VT2 и VT5. С этих транзисторов сигнал подается в эмиттерные пов­торители VT3 и VT6, в коллекторы которых включены транзисторы VT8 и VT9. С коллектора транзистора VT9 снимается сигнал и по­дается на затвор полевого транзистора VT41, который выполняет функции повторителя с большим входным сопротивлением. Далее рабочий сигнал поступает на усилитель мощности, выполненный на транзисторах VT35, VT40 и VT36, VT39. Транзисторы VT37 и VT38 уменьшают порог открывания выходных транзисторов. Защита вы­ходного каскада от перегрузок осуществляется по двум цепям. С коллектора транзистора VT39 сигнал поступает на базу транзисто­ра VT26, который управляет напряжением в стоке полевого транзи­стора входного каскада. С коллектора транзистора VT36 сигнал по­дается на базу транзистора VT34. В этом случае происходит управ­ление током, протекающим через полевые транзисторы VT10 и 7777. При перегрузках в обоих случаях происходит изменение напряжения в стоке транзистора VT17, которое управляет режимом выходных транзисторов.

Рис. 1.285 Рис. 1.286

Рис. 1.287 Рис. 1.288 Рис. 1.289 Рис. 1.290

Рис. 1.291 Рис. 1.292 Рис. 1.293 Рис. 1.294

Рис. 1.295 Рис. 1.296 Рис. 1.297 Рис. 1.298

Для получения максимального усиления в коллекторы транзис­торов VT8 и VT9 включена схема «токового зеркала» на транзисто­рах VT10, VT16. С помощью транзисторов VT19, VT22 и VT24 об­разуется опорное. напряжение, которое используется в различных точках схемы.

Зависимость коэффициента усиления от частоты представлена на рис. 1.286. Частотная характеристика максимального выходного напряжения усилителя для двух режимов работы: кривая 1 (выводы 1 и .8 разомкнуты) и кривая 2 (выводы 1 и 8 замкнуты) приведена на рис. 1.287 для Сн=75 пФ. Изменение высокочастотного сигнала от питающего напряжения показано на рис. 1.288. Зависимость ско­рости нарастания выходного напряжения от напряжения питания дана на рис. 1.289. Температурная зависимость входного тока и разности входных токов представлены на рис. 1.290. Изменение на­пряжения смещения от температуры изображено на рис. 1.291. Для использования ОУ в широком диапазоне питающих напряжений не­обходимо у1итывать зависимости, приведенные на рис. 1.292, 1.293. Схемы включения ОУ в различных режимах работы приведены на рис. 1.294 — 1.298.

6. МИКРОСХЕМЫ СЕРИИ К574УД1

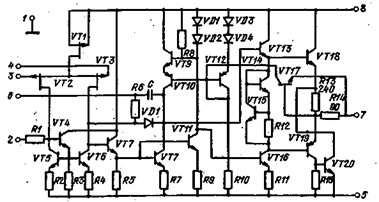

Микросхема К574УД1. Операционный усилитель (рис. 1.299) является усовершенствованным вариантом микросхемы К140УД8. Он имеет цепь внешней балансировки и комбинированную частотную коррекцию, что позволяет увеличить скорость нарастания выходного напряжения до 90 В/мкс.

На входе усилителя стоят два полевых транзистора VT2 и VT3, что обеспечивает большое входное сопротивление. Истоки этих транзисторов питаются генератором тока, который построен на транзисторе VT1. В стоках транзисторов дифференциального каскада включена схема «токового зеркала» на транзисторах VT4 — VT6. Сигнал снимается со стока транзистора VT3 и через эмиттерный пов­торитель на транзисторе VT7 подается на базы усилительных каска­дов на транзисторах VT8 и VT11. В коллекторе транзистора VT8 суммируются усилительные действия этих транзисторов. Для стаби­лизации постоянного напряжения на базе развязывающего транзи­стора VTJO служит цепь: резистор R10, транзистор VT12, диоды VD3, VD4. Парафазный сигнал, снимаемый с коллекторов транзисто­ров VT8 и VT11, подается на составной эмиттерный повторитель на транзисторах VT13 и VT16. Цепочка на транзисторах -VT14, VT15 и резистор R12 обеспечивают постоянное пороговое напряжение для открывания выходного эмиттерного повторителя на транзисторах VT18 и VT19. Для защиты усилителя от перегрузок по выходу пред­назначены транзисторы VT17 и VT20.

Рис. 1.299 Рис. 1300

Рис. 1.301 Рис. 1.302 Рис. 1.303

Рис. 1.304 Рис. 1.305 Рис. 1.306

Рис. 1.307 Рис. 1.308 Рис. 1.309 Рис. 1.310

Рис. 1.311

На рис. 1.300 приведена амплитудно-частотная характеристика, а на рис. 1.301 — частотная зависимость напряжения шума, приведенного ко входу. Зависимость коэффициента ослабления синфазного входного напряжения Ът напряжения питания показана на рис! 1.302. На рис. 1.303 даны изменения коэффициента усиления от напряже­ния питания. Зависимость входного тока и разности входных токов от напряжения питания приведены на рис. 1.304 и 1.305. Зависимости входного тока и напряжения смещения от температуры показаны на рис. 1.300 и 1.307.
