Радиоэлектронные устройства (справочник) (стр. 62 )

Рис. 15.43

Интегратор с разрядным полевым транзистором. В качестве разрядного ключа в сбрасываемом интеграторе (рис. 15.43, а) при­менен полевой транзистор. В нормальном состоянии он закрыт. С приходом управляющего сигнала транзистор открывается и входит в насыщение. В зависимости от амплитуды управляющего сиг­нала остаточное напряжение может менять знак. Это связано с тем, что часть управляющего напряжения проходит через открытые n-р переходы полевого транзистора. На графиках рис. 15.43, б, в при­ведены характеристики интегратора.

Рис. 15.44

Увеличение постоянной времени RС--цепи. Для сравнительно небольших номиналов цепочки RC устройство (рис. 15.44) позволяет получить большие постоянные времени интегрирования. Постоян­ная времени цепочки R3, С увеличивается в 104 раз. Выходные сиг­налы ОУ являются противофазными. Дрейф и уровень шума опре­деляются - так же, как для усилителя с замкнутой ОС. Поскольку коэффициент усиления интегральной микросхемы DA2 равен еди­нице, то общее усиление определяется коэффициентом усиления первой микросхемы.

Рис. 15.45

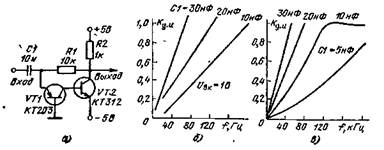

Транзисторный дифференциатор. Дифференциатор (рис. 15.45, а) построен на основе транзисторного каскада с ОБ. Частотные харак­теристики для низких и высоких частот показаны на рис. 15.45, б. Как видно из рисунков, амплитуда выходного сигнала пропорцио­нальна частоте. На высоких частотах при С1<10 нф наблюдается явление резонанса, которое обусловлено паразитными емкостями транзисторов.

7. ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

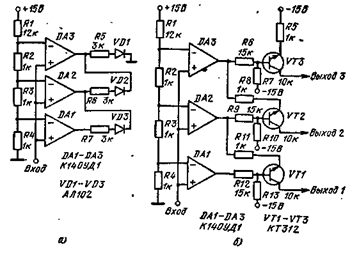

Пороговый преобразователь входного сигнала. Схема (рис. 15.46, а) осуществляет поочередное включение светодиодов, подсоединенных к выходам ОУ. Диоды включены таким образом, что при включении последующего диода выключается предыду­щий. Это достигается тем, что пороги - открывания ОУ различны: у усилителя DA1 минимальный порог, а у усилителя DA3 — макси­мальный. У всех закрытых ОУ выходные напряжения имеют мину­совое значение. С включением первого усилителя через первый светоднод протекает ток, он светится. Когда включается второй усилитель, загорается второй светодиод, а первый выключается, по­скольку выходные напряжения первых двух усилителей будут равны.

Рис. 15.46

Если вместо светодиодов поставить транзисторы, то в зависи­мости от уровня входного сигнала будет включаться определенный транзистор и через его коллектор потечет ток. Ток регулируется эмиттерными резисторами. На схеме (рис. 15.46, б) ток равен 10 мА.

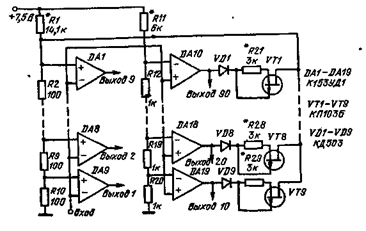

Квантующий преобразователь. Устройство служит для кванто­вания входного сигнала на дискретные уровни и отображения его на светодиодном экране. Схема (рис, 15.47) состоит из двух парал-лельцых рядов ОУ (компараторов). Каждый ОУ имеет свой порог открывания. Микросхемы DAI — DA9 имеют пороги открывания, установленные с дискретностью 50 мВ, а ОУ DA10 — DA19 имеют пороги с дискретностью 500 мВ. Входной сигнал поступает одно­временно на все входы ОУ. При нулевом входном сигнале ОУ DAI — DA9 будут иметь на выходе положительные напряжения, а DA10 — DA19 — отрицательные. Когда входное напряжение достиг­нет 50 мВ, переключится ОУ DA9. При дальнейшем увеличении входного сигнала будут поочередно включаться ОУ DA8 — DA1. Микросхема DA1 переключится при входном напряжении 450 мВ. Когда напряжение на входе достигнет 500 мВ, переключится ОУ DA19. На выходе микросхемы появится напряжение положитель­ной полярности, которое пройдет через диод VD9 на транзистор VT9. Полевой транзистор включен в режим генератора тока. С по­мощью резистора R29 устанавливается ток стока 1 мА. Этот ток при Протекании через резисторы R2 — R10 изменит пороги переключения микросхем DAI — DA9. У микросхемы DA9. порог составляет 550 мВ, а у микросхемы DA8 — 600 мВ и т. д. Микросхемы DAI — DA9 вновь начнут отслеживать входной сигнал. Когда входной сигнал достиг­нет уровня 1 В, сработает микросхема DA18, которая снова изме­нит пороги срабатывания, микросхем DAI — DA9. Этот процесс пе­риодически будет повторяться до максимального значения входно­го сигнала, равного 5 В. Для настройки преобразователя необходимо значительное внимание уделить стабильности ОС, вводимой через транзисторы. Следует с большой точностью устанавливать пороги открывания микросхем.

Рис. 15.47

Рассмотренную схему можно применить как преобразователь аналог — код, если на выходе ОУ поставить дополнительные логи­ческие элементы.

Рис. 15.48

Преобразователь «напряжение — частота». Входной сигнал от­рицательной полярности подается на вход интегратора (рис 1548 а) Напряжение на выходе ОУ DA1 ллавно нарастает: Микросхема DA2 закрыта напряжением с потенциометра R4, Отрицательное выход­ное напряжение этого ОУ закрывает транзистор. Когда напряже­ние на интеграторе превысит напряжение на потенциометре (2 В) ОУ DA2 переключится. Положительное напряжение откроет тран­зистор. Произойдет разряд конденсатора. Если входной сигнал ме­няется от 0,1 до 3 В, то частота линейно меняется от 100 Гц до 10 кГц. Линейный закон изменения частоты выходного сигнала от амплитуды входного выполняется с точностью ±1 % (рис 1548 б)

Рис. 15.49

Рис. 15.50

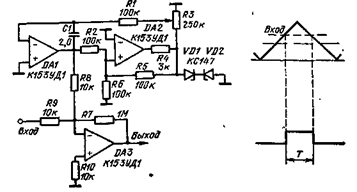

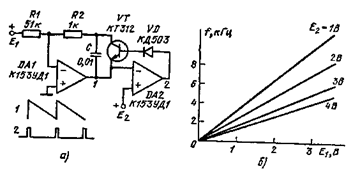

Преобразователь «напряжение — время». Операционные уси­лители DA1 и DA2 преобразователя (рис. 15.49) образуют генера­тор треугольных импульсов. Микросхема DA2 выдает на выходе прямоугольные импульсы, амплитуда которых определяется стаби­литронами. Микросхема DA1 интегрирует эти прямоугольные им­пульсы « формирует треугольные. Частоту импульсов можно регулировать в пределах от 0,05 до 4 Гц Выходной сигнал генератора треугольных импульсов суммируется с сигналом на входе Нуль-ин­дикатором является ОУ DA3. В момент равенства слагаемых сигна­лов ОУ переключается. Длительность выходного сигнала обратно пропорциональна амплитуде входного. Максимальная амплитуда выходного сигнала зависит от напряжения на стабилитроне VDL Линейный преобразователь «напряжение — частота» При дей­ствии на входе ОУ DA1 преобразователя (рис. 1550, а) положи­тельного напряжения происходит заряд конденсатора С1. Напря­жение на входе ОУ DA2 постепенно увеличивается. Когда это на­пряжение достигнет порогового уровня E2, ОУ DA2 переключится и положительное напряжение на его выходе откроет транзистор VT1. Конденсатор С1 быстро разрядится через транзистор. После этого начинается новый цикл заряда конденсатора. Частота следо­вания импульсных сигналов на выходе микросхемы DA2 определя­ется выражением f=E1/E2R1C. Если транзистор обладает большим неуправляемым коллекторным током, то следует между базой и эмиттером включить резистор сопротивлением 10 кОм. Работа схе­мы проиллюстрирована графиком на рис. 15,50, б.

Глава 16

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ И ТОКА

Любое радиоэлектронное устройство содержит стабилизи­рованный источник питания, от которого зависят характеристики аппаратуры. Стабилизаторы выполняют на различные напряже­ния — от сотен милливольт до сотен вольт. Большой диапазон пере­крывают стабилизаторы и по току. Требования, предъявляемые - к стабилизаторам, зависят от условий работы аппаратуры. Если стабилизатор используется в качестве эталона напряжения, то он должен быть стабильным прежде всего в заданном диапазоне тем­ператур. При этом он, как правило, работает при малых выходных токах. Стабилизаторы, рассчитанные на большие выходные токи, должны поддерживать выходные напряжения в заданных пределах. Эти пределы могут быть достаточно большими.

Различают три основные группы стабилизаторов: параметриче­ские компенсационные и ключевые. В параметрических стабилиза­торах используется элемент иди схема с резко нелинейной зависи­мостью напряжения от тока, например стабилитрон. Схема включе­ния стабилитрона выбирается такой, чтобы при колебаниях входно­го напряжения выходное напряжение практически не менялось. В этих случаях стабилитрон следует питать через генератор тока — стабилизатор тока. Параметрические стабилизаторы не позволяют регулировать выходное напряжение и не обеспечивают больших то­ков нагрузки. Они обычно используются в качестве источника опор­ного напряжения в более мощных компенсационных стабилизато­рах В компенсационных стабилизаторах осуществляется сравнение выходного напряжения с опорным. В зависимости от разности на­пряжений (и ее знака) автоматически включается балансирующий (регулирующий) элемент, который отрабатывает эту разность. Для точного отслеживания выходного напряжения разность подается на усилитель постоянного тока, который управляет регулирующим эле­ментом. По способу включения регулирующего элемента стабили­заторы делятся на последовательные и параллельные. В побледо-вательном стабилизаторе регулирующий элемент включается после­довательно с нагрузкой, а в параллельном — параллельно нагрузке. Последовательные стабилизаторы делают на большие токи, а парал­лельные нашли применение в схемах с большим выходным напря­жением

Основным параметром стабилизаторов является коэффициент стабилизации. Этот параметр зависят от коэффициента усиления усилителя постоянного тока. Применение интегральных ОУ позво­ляет значительно повысить коэффициент стабилизации, снизить температурный дрейф выходного напряжения, доведя его до зна­чения, определяемого нестабильностью выходного делителя и опор­ного стабилитрона. Интегральные микросхемы позволили также значительно сократить габариты стабилизаторов. Микросхемные стабилизаторы серии К275 перекрывают широкий диапазон по на­пряжению от 1 до 25 В при выходном токе до 50 мА. В некоторых случаях достаточно включить на выходе мощный транзистор, чтобы построить стабилизатор напряжения с удовлетворительными пара­метрами. Применение стабилизаторов на интегральных микросхе­мах позволяет создать источники питания для небольших узлов и приборов. В этом случае значительно уменьшается паразитная связь между узлами прибора и снижаются требования к первично­му выпрямителю.
