Радиоэлектронные устройства (справочник) (стр. 28 )

Рис. 5.11

Рис. 5.12

Фильтр низкой частоты с частотой среза 40 Гц. Фильтр низкой частоты шестого порядка (рис. 5.11, а) построен на трех ОУ и име­ет спад АЧХ 36 дБ/октава вне полосы пропускания. Применение элементов с 5%-ным разбросом вызывает отклонение частоты среза на 3%. Подстройка фильтра осуществляется с помощью резисторов Rl. R3 и R5. Форма АЧХ проиллюстрирована на рис. 5.11,6.

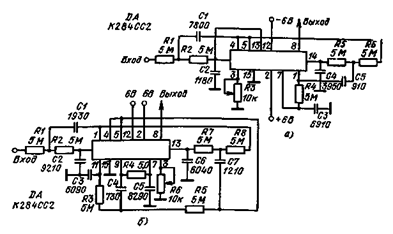

Фильтры на микросхеме К284СС2. Фильтр нижних частот (рис. 5.12, а) имеет частоту среза 10 Гц. Крутизна спада АЧХ вне полосы не менее 30 дБ/октава. Неравномерность частотной харак­теристики в полосе пропускания не более 0,2 дБ. Для схемы рис. Ь.12, б частота среза фильтра равна 15 Гц. Крутизна спада АЧХ не менее 42 дБ/октава. Неравномерность частотной характери­стики не более 0,5 дБ.

3. УПРАВЛЯЕМЫЕ ФИЛЬТРЫ

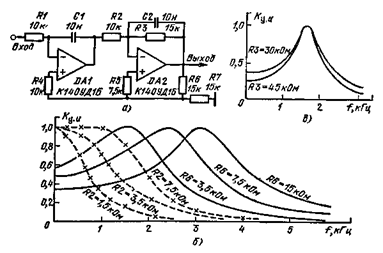

Фильтр с положительной обратной связью. Фильтр ниж­них частот (рис. 5.13, а) имеет большие возможности регулировки формы АЧХ. С помощью сопротивления резистора R2 можно уп­равлять полосой пропускания (рис. 5.13,6). При изменении сопро­тивления резистора R6 сдвигается граничная частота АЧХ и изме­няется коэффициент передачи фильтра на этой частоте (рис. 5.13,6). Влияние сопротивления резистора R3 на АЧХ показано на рис. 5.13, в. Схема фильтра устойчива и допускает применение эле­ментов с допуском 5%. Коэффициент передачи схемы определяется выражением

Рис. 5.13

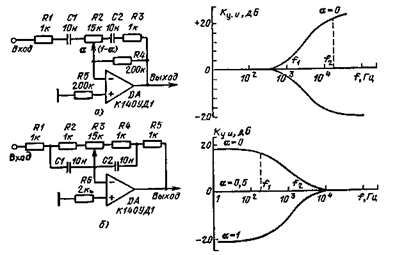

Фильтры с регулируемым АЧХ. Фильтр (рис. 5.14, а) с регули­руемой АЧХ меняет коэффициент передачи в области высоких ча­стот. Частоты, для которых коэффициент передачи равен 0,1 и 0,9, определяются выражениями f1= 1/2пC(R2+R1) и f2=1/2пСR1.

Для схемы рис. 5.14,6, которая осуществляет регулировку в области нижних частот, граничные частоты определяются аналогич­ными выражениями. В схемах желательно применение ОУ, у которых на входе включены полевые транзисторы. Применение ОУ типа К153УД1 ограничивает динамический диапазон регулировки фор­мы АЧХ.

Рис. 5.14

Рис. 5.15

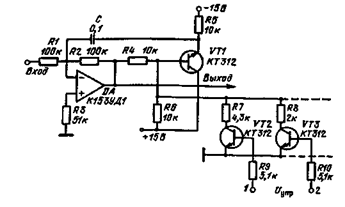

Управляемый фильтр. Фильтр нижних частот (рис. 5.15) имеет управляемую частоту среза. Управление осуществляется за счет уменьшения переменной составляющей в цепи ООС, что вызывает увеличение коэффициента усиления ОУ. При отсутствии управляю­щих напряжений фильтр имеет частоту среза приблизительно 30 Гц. С включением транзистора VT2 от Uупр, равного +5 В, частота среза увеличивается на 40 Гц. На столько же увеличивается часто­та и при включении транзистора VT3.

4. ФИЛЬТРЫ НА МИКРОСХЕМАХ

Перестраиваемый ФВЧ. Схема активного ФВЧ (рис. 5 16) поз­воляет плавно регулировать частоту среза от 300 Гц до 3 кГц. Перестройка фильтра осуще­ствляется с помощью полевых транзисторов VT1 и VT2, ко­торые работают как перемен­ные резисторы. Частота среза АЧХ определяется из выраже­ния

где R10 и R2э — эквивалентные со­противления, образованные па­раллельным соединением ре­зисторов R1 и R2 и сопротив­лений каналов сток — исток полевых транзисторов. Диапа­зон управляющих напряжений от 2 до 3,6 В. Коэффициент передачи фильтра в полосе пропускания равен 0,96, а коэффициент нелинейных искажений не более 0,7% при входном cm-нале 140 мВ. Крутизна спада АЧХ не менее 40 дБ на декаду.

Рис. 5.16 Рис. 5.17

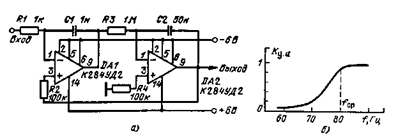

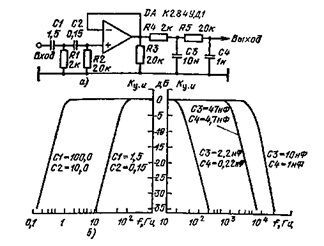

Двухкаскадный фильтр. Фильтр высоких частот на интеграль­ной микросхеме К284УД2 (рис. 5.17, а) имеет частоту среза 80 Гц. Уходы частоты среза в диапазоне температур от +25 до +80° С составляют 0,2%. Форма АЧХ проиллюстрирована на рис. 5.17,6.

5. ФИЛЬТРЫ НА ТРАНЗИСТОРАХ

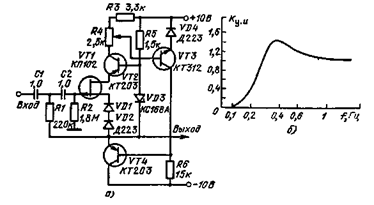

Активный ФВЧ с инфранизкой частотой среза. Для получения большого входного сопротивления активного элемента применяется составной каскад, в котором на входе использован полевой тран­зистор, а биполярный осуществляет следящую ООС (рис. 5.18, а). Входное сопротивление усилителя около 1,8 МОм, что позволило реализовать малогабаритный фильтр с постоянной времени 4 с. Вы­ходное сопротивление равно 100 Ом. Частота среза характеристики 0,25 Гц. На частоте 0,1 Гц затухание сигнала составляет 33 дБ. Амплитуда входного сигнала не менее 3 В. На графике (рис. 5.18,6) приведена АЧХ фильтра.

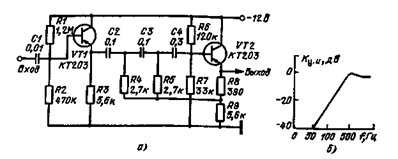

Фильтр высоких частот на транзисторах. Активный ФВЧ (рнс. 5.19, а) имеет частоту среза 270 Гц. Вне полосы пропускания фильтра падение коэффициента передачи составляет 15 дБ/октава. Подавление сигналов с частотой ниже 50 Гц достигает 40 дБ. Для R4=R5 = 5,6 кОм и R6=120 Ом при неизменных емкостях кон­денсаторов частота среза будет составлять 150 Гц. На рис. 5.19,6 приведена АЧХ фильтра.

Рис. 5.18

Рис. 5.19

Рис. 5.20

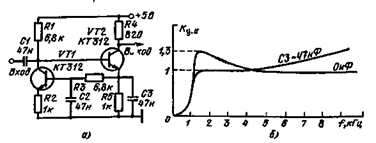

Корректирующий фильтр. Фильтр высоких частот (рис. 5.20, а) имеет частоту среза 1 кГц. Подавление сигналов с частотами ниже 1 кГц происходит за счет ООС, которая осуществляется через транзистор VT1. Глубина этой связи тем больше, чем больше амп­литуда сигнала на конденсаторе С2. Частотную характеристику фильтра можно менять, подключая в эмиттер транзистора VT2 кон­денсатор СЗ. С этим конденсатором возникает подъем характери­стики на частотах выше 5 кГц. При подключении этого конденса­тора в коллектор транзистора VT2 возникает завал на частотах выше 5 кГц. На рис. 5.20, б приведена АЧХ фильтра для двух зна­чений емкости СЗ.

6. ФИЛЬТРЫ С ПОВТОРИТЕЛЯМИ НАПРЯЖЕНИЯ

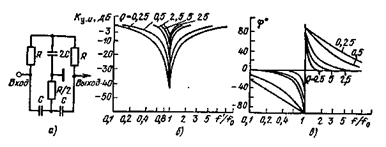

Двойной Т-образный мост. Характеристики режекторного фильтра, представляющего двойной Т-образный мост (рис. 5.21, а), определяются выражениями коэффициент передачи

фазовая характеристика

где fо=1/2пRС и e=l/Q. На рис. 5.21,6 и в соответственно пред­ставлены АЧХ и ФЧХ для ряда значений Q.

Пассивный фильтр. Для расчета параметров схемы (рис. 5.22) принимается С1 — С и R3 = R, где 2пf0 = I/RC — средняя частота.

Рис. 5.21

Номиналы других элементов определяются следующим образом: R1 = KR, R2 = 6R, С2 = С/к, C3 = C/b. Условие нулевого затухания на средней частоте fо имеет вид b = к/(к — 1), в то время как усло­вием получения максимума передаточной функции (коэффициент усиления больше 1)

На средней частоте сигнал на входе фильтра находится в фазе с входным сигналом. Максимальный ко­эффициент усиления имеет место, когда к приближается к бесконечности, а b= 1,207. На практике можно принять k=100, тогда коэффициент усиления будет равен 1,2.

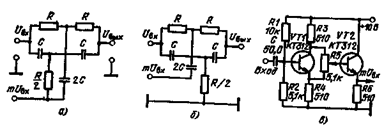

Комбинированный двойной Т-образ­ный фильтр. С помощью фильтров (рис. 5.23, а, б) можно регулировать затуха­ние на центральной частоте. Схемы фильтров имеют два входа. Сигнал для входа mUBX получается с помощью усилителя, схема которого приведена на рис. 5.23, в. При изменении положения движка потенциометра т изменяется от +1 до — 1. Усилитель имеет низкое выходное сопротивление и не вли­яет на точность установки центральной частоты фильтра при изме­нении сопротивления резистора R/2.

Рис. 5.22 Рис. 5.23

Для первого фильтра коэффициент передачи будет определять­ся выражением

где x = w/w0, w0=1/RС.

При x=1, К=т. Для второго фильтра

При х=1 K = m/2.

Рис. 5.24 Рис. 5.25

Полосовой фильтр. Фильтр (рис. 5.24, а) содержит два звена ФВЧ и два звена ФНЧ. Для устранения связи между RC в схему введен ОУ, включенный по схеме повторителя. Для увеличения ча­стотной селекции входного сигнала можно последовательно вклю­чить несколько каскадов. Схема включения ОУ приведена в гл. 1. На рис. 5.24, б приведены АЧХ звеньев для ряда значений эле­ментов.

Режекторный фильтр с ОС. Наличие ОС в двойном Т-об­разном фильтре (рис. 5.25) поз­воляет увеличить его доброт­ность - с 0,25 до 30. Централь­ная частота фильтра 50 Гц. На частоте 52 Гц затухание составляет 1- дБ. Если приме­нить регулируемую ОС, введя в цепь эмиттера транзистора VT2 потенциометр, то можно изменять полосу затухания фильтра. В фильтре можно применить интегральную мик­росхему К198НТ4А, которая представляет собой сборку из трех транзисторов.

Комбинированный режекторный фильтр. Двойной Т-образный мост (рис. 5.26, а) имеет частоту режекции 1,5 кГц. При использо­вании в схеме элементов с допуском 5% не удается получить до­статочного подавления сигнала на режекторной частоте. Чтобы увеличить подавление, необходимо подбирать сопротивление рези­стора R6. Ослабление сигнала на режекторной частоте при этом может достигать 103 раз. Частоту режекцин фильтра можно изме­нять подбором сопротивления резистора R2. Изменение частотной характеристики в зависимости от сопротивлений резисторов R1 и R2 показано на рис. 5.26,6.
