Радиоэлектронные устройства (справочник) (стр. 43 )

Рис. 10.8

Генератор сигнала с управляемым периодом. Генератор (рис. 108, а) собран на двух транзисторах разного типа проводи­мости. При включении питания оба транзистора находятся в закры­том состоянии. Конденсатор С1 заряжается через резисторы R2 и R3. Напряжение в эмиттере VT1 будет уменьшаться во времени. Как только оно сравняется с управляющим напряжением, транзистор VT1 откроется. В открытое состояние переходит и транзистор VT2 Про­исходит разряд конденсатора через оба транзистора. Открытое со­стояние транзисторов определяет длительность импульса, равную 1 мкс. После разряда конденсатора начинается новый цикл работы генератора. Зависимость периода следования импульсов от управ­ляющего напряжения пбказана на рис. 108,6

Мостовая управляемая схема генератора. Генератор (рис. 10 9, а) построен на составных транзисторах. Частота импульсов выходного сигнала меняется с помощью напряжения на базе транзистора VT1. С увеличением управляющего напряжения амплитуда импуль­сов уменьшается UВых=10 В — Uynp. Длительность импульса (2 мкс) остается без изменения. Период следования импульсов оп­ределяется цепочкой С2, R3 и напряжением в базе транзистора VT1. При включении питания конденсатор С2 заряжается через рези­стор R3. В первый момент напряжение на базе транзистора VT2 будет практически равно 10 В. По мере заряда конденсатора это напряжение уменьшается. Когда оно сравняется с напряжением на базе транзистора VT1, произойдет открывание обоих транзисторов.

Рис. 10.9

Рис. 10.10

Конденсатор начнет разряжаться через открытые транзисторы. Пос­ле разряда конденсатора наступит новый цикл работы. Генератор работает в широком диапазоне частот. С увеличением емкости кон­денсатора частота импульсов уменьшается, а длительность увели­чивается незначительно. Зависимость периода повторения от управ­ляющего напряжения показана на рис. 10.9,6.

Генератор с динамической ОС. Выходной сигнал генератора (рис. 10.10) формируется в тот момент, когда оба транзистора от­крываются. Положительный перепад напряжения в коллекторе тран­зистора VT2 передается на базу транзистора VTL Коллекторный Ток этого транзистора еще больше открывает транзистор VT2. В от­крытом состоянии транзисторы находятся до тех пор, пока конден­сатор разряжается через параллельно соединенные резисторы R4 и R5. При закрывании транзистора VT2 отрицательный перепад на­пряжения на коллекторе закрывает транзистор VTL Конденсатор заряжается через резистор R5. На выходе формируется сигнал, у которого длительность импульса в два раза короче интервала между импульсами. Длительность интервала определяется т«ЗС|R5.

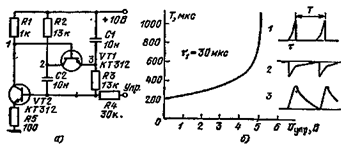

Мостовая схема с пороговым транзистором. Генератор (рис. 10.11, а) собран на мостовом времязадающем элементе, со­стоящем из цепочек R2, С2 и JR3, С1. В диагональ моста включен транзистор VTL При включении питания в т. 3 будет положитель­ный перепад напряжения, который откроет транзистор VT2. По мере заряда конденсатора С1 напряжение в т. 3 уменьшается. Постепен­но нарастает напряжение в т. L Когда напряжение в т. 1 будет больше напряжения в т. 3, транзистор VT2 включится в нормаль­ный режим Увеличение напряжения в т. 2 заставит транзистор VT2 открыться. До этого момента на эмиттере транзистора было большое положительное напряжение. С открыванием транзистора VT2 перей­дет в проводящее состояние и транзистор VTL Начинается новый цикл работы генератора. На рис. 10.11,6 приведены эпюры напря­жений в точках схемы и зависимость периода повторения от управ­ляющего напряжения.

Рис. 10.11

Рис. 10.12

Генератор с ограниченной ОС. В генераторе (рис. 10 12, а) оба транзистора находятся в открытом состоянии. Конденсатор включен в цепь ПОС В результате изменения напряжения на коллекторе VT2 транзистор VT1 открывается. Затем следует открывание транзисто­ра VT2, который входит в насыщение. Конденсатор С1 заряжается через резистор R1. Через некоторое время базовый ток транзистора VT1 уменьшится настолько, что транзистор VT2 выйдет из насы­щения. Положительный перепад в коллекторе транзистора VT2 будет закрывать транзистор VT1. Это приведет к закрыванию обо­их транзисторов. ,Они будут закрыты до тех пор, пока конденсатор не разрядится через резисторы R1 — R3. Влияние сопротивления ре­зистора R3 на длительность импульсного сигнала показано на рис. 10.12,6. Если вместо резистора R1 включить диод, то генера­тор будет формировать импульсы длительностью 2 мкс и периодом следования 800 мкс.

Генератор с эмиттерной связью. В момент включения питания (рис. 10.13) транзистор VT2 открыт. В его эмиттере появляется на­пряжение, равное напряжению питания. Положительный перепад на­пряжения действует на эмиттер транзистора VT1. Это напряжение закрывает транзистор VT1. Конденсатор С заряжается через рези­стор R2. В тот момент, когда напряжение в эмиттере будет близко к нулю, транзистор VT1 открывается. Открывание транзистора VT1 изменит напряжение на эмиттере транзистора VT2, что вызовет реге­неративный процесс, приводящий к закрыванию транзистора VT2. С этого момента конденсатор С разряжается через резистор КЗ и открытый транзистор VT1. Потенциал эмиттера тра-нзистора VT1 за все время разряда конденсатора остается почти постоянным и близким к нулю. Транзистор VT2 начнет открываться в тот момент, когда напряжение на конденсаторе будет близко к нулю. В пбсле-дующий момент ток через резистор R3 откроет транзистор VT2 и произойдет переключение транзисторов. Наступит новый цикл работы.

Рис. 10.13 Рис. 10.14

Длительность импульса выходного сигнала определяется выра­жением ти=0,7С7?з, а время восстановления равно тв=0,7СЯ2- Для тех4номиналов элементов, которые указаны на схеме, длительность импульса выходного сигнала равна 75 мкс, а период следования 850 мкс. При увеличении сопротивления резистора R2 до 160 кОм период повторения увеличивается до 7,6 мс.

Генератор с двойным мостом. Генератор (рис. 10.14, а) постро­ен на транзисторах разных типов проводимости. Когда один тран­зистор открывается, то перепад напряжения в его коллекторе от­крывает, другой транзистор. Транзисторы либо оба проводят, либо оба закрыты.

При возникновении колебаний конденсаторы заряжаются через открытые транзисторы, а разряжаются через резисторы R2 и R3. Согласование постоянных времени Cl, R2 и С2, R3 стабилизирует период следования импульсных сигналов, длительность которых может быть меньше 1 мкс. Частота следования импульсов опреде­ляется выражением f=1,2/R2C2=1,2/R3C2. На рис. 10.14,6 приве­дены эпюры напряжений в точках схемы и зависимости периода повторения от R3.

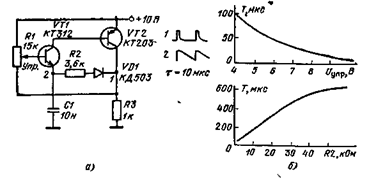

Управляемый генератор с зарядным конденсатором. При вклю­чении питания (рис. 10.15, а) управляющее напряжение открывает транзисторы VT1 и VT2. Вт.1 будет напряжение 10 В. До этого напряжения конденсатор С1 заряжается через транзистор VTL По мере заряда конденсатора уменьшается коллекторный ток транзи­стора VT1, который поддерживает напряжение 10 В в т. 1. Насту­пит момент, когда напряжение в этой точке уменьшится, что послу­жит причиной закрывания обоих транзисторов. Начнется процесс разряда конденсатора через резисторы R2, R3 и диод VD1. Когда напряжение на коллекторе будет равно управляющему, транзисторы VT1 и VT2 вновь откроются. Время заряда» конденсатора опреде­ляет длительность импульса 10 мкс. На рис. 10.15,6 приведены эпю­ры напряжений в схеме и зависимости длительности периода следования импульсов Т от управляющего напряжения и сопротив­ления резистора R2.

Рис. 10.15

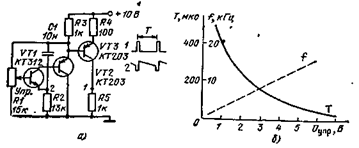

Мостовая схема генератора с усилителем. В генераторе (рис. 10.16, а) времязадающая цепочка состоит из элементов Cl, R2, а пороговым элементом является транзистор VT1, сигнал которого управляет транзистором VT2, осуществляющим сброс заряда инте­грирующего конденсатора. При включении питания в эмиттере тран­зистора VT1 возникает положительное напряжение, которое по мере заряда конденсатора уменьшается. Как только оно сравняется с управляющим напряжением, открывается транзистор VT1. Происхо­дит процесс разряда конденсатора через транзисторы VT1 и VT2. Частота следования импульсов пропорциональна управляющему на­пряжению. На рис. 10.16,6 показана зависимость частоты повторе­ния и периода от управляющего напряжения.

Генератор с двойной ОС. Генератор (рис. 10.17) позволяет по­лучить импульсный сигнал большой скважности. Для тех номиналов элементов, которые указаны на схеме, длительность импульса равна 50 мкс, а скважность можно менять от 2 до 2500. Такая большая регулировка скважности возможна благодаря подключению базовых резисторов R1 и R6 к коллектору транзистора VT3.

Рис. 10.16 Рис. 10.17

В момент включения схемы тран­зисторы VT1 и VT2 закрыты. Кон­денсатор С1 начинает заряжаться. Напряжение на базе транзистора VT1 увеличивается. Этот транзистор открывается. Своим коллекторным током он открывает транзистор VT2. Положительный перепад напряжения в коллекторе транзистора VT2 еще больше открывает транзистор VTI. Развивается лавинооб­разный процесс. В результате в открытом состоянии находятся все транзисторы. Коллекторное напряжение 9 В транзистора VT3 за­крывает диод и отключает базовые резисторы Rl, R6. Спустя не­которое время конденсатор полностью зарядится и транзистор VT1 закроется. Следом за ним закроются VT2 и VT3. Начнется процесс разряда конденсатора через резисторы R1. и R6. Период следования импульсов определяется постоянной времени т= = Ci[Ri-r-Re]- В коллекторе транзистора VT3 формируются им­пульсы отрицательной полярности, а в коллекторе VT2 — положи­тельной.
