Руководство пользователя (стр. 12 )

Line

Расширенные схемы

4-52

Январь 2002

4

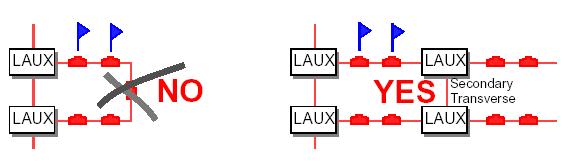

Извивающаяся топология не может быть использована вместо любого из второстепенных межлинейных соединений.

Логическая линия, картированная с помощью нескольких физических линий (только CMXL)

С помощью CMXL, гибкость в присвоении каналов позволяет вам разделять линию на несколько сегментов, выложенных рядом (или группировать несколько сегментов расположенных рядом в одну логическую линию). Например, это позволяет вам сократить расстояние между приемниками без изменения расстояния между вашими FDUs. В окне Marker Setup, установите маркер, присваивая известному FDU известному положению приемника в каждом группируемом сегменте, с тем же номером линии и тем же инкрементом маркера

Второстепенное межлинейное соединение

Настройка маркера

Руководство пользователя Том. 1

Расширенные схемы

0311401

4-53

4

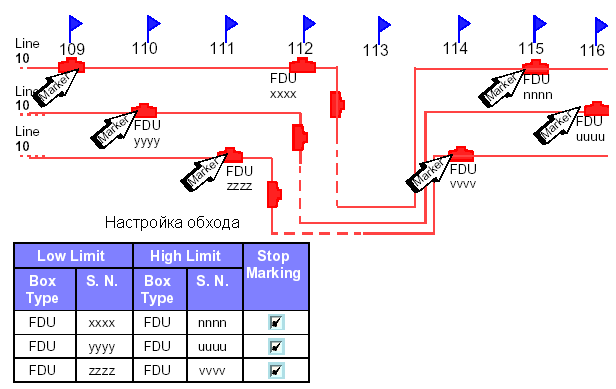

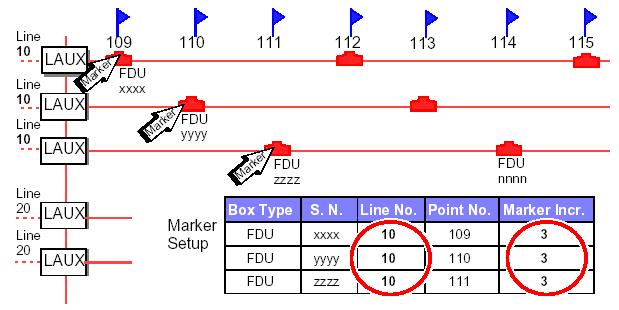

(который выбирается равным числу сегментов). Когда вы заходите в “Field On”, каждая разделенная линия будет работать как одно целое. Ниже дан пример, где три сегмента группируются в одну логическую линию (или линия разделяется на три сегмента). ПРИМЕЧАНИЯ: 1. Не требуется, чтобы сегменты, из которых состоит разделенная линия, были привязаны к одной и той же плате LCI.

2. Положение маркера может быть выбрано где угодно внутри каждого из сегментов линии, то есть на каждом FDU, принадлежащем сегменту линии. Например, если вам проще определить положение FDU No. вы можете просто установить маркер на него, а не на FDU No. zzzz.

3. Если какой либо из обходов применяется в разделенной линии, он должен быть описан в каждом сегменте, составляющем разделенную линию.

Line

Расширенные схемы

4-54

Январь 2002

4

Пропущенные каналы

Если любой неактивный блок расположен между активными точками приема в сегменте линии, неактивные каналы должны быть заданы как “Skipped Channels” (пропущенные каналы) в используемой кодировке точек, путем добавления кода “cs” в поле типа датчика (Sensor Type) (в окне настройки съемки Survey Setup). ПРИМЕЧАНИЕ: В добавок, Spread Setup (настройка расстановки) делает возможным пропускать некоторые точки приема. Смотрите Окно настройки расстановок на странице 4-38.

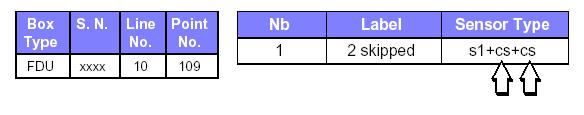

• Пример с маркером на FDU

• Пример с Маркером на LAUX

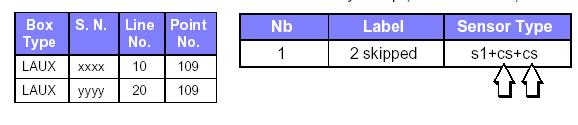

Система использует следующее правило при интерпретации кода точки: если LAUX используется как Маркер, то тип датчика, задаваемый (например “s1”) в коде пункта приписывается первому каналу, встреченному на стороне “Low” LAUX (если ни один не найден на низкой стороне, то предполагается виртуальный канал). В нижеприведенном примере, код пункта будет интерпретироваться системой следующим образом:

• В линии 10, “s1+cs+cs” код пункта приписывает “s1” первому из встреченных каналов со стороны “Low” LAUX,

Руководство пользователя Том. 1

Расширенные схемы

0311401

4-55

4

• В линии 20, “s1+cs+cs” как код пункта приписывает “s1” третьему каналу стороны “High”, т. к. никакой не найден на низкой стороне.

В нижеприведенном примере, не используйте LAUX как Маркет. Вместо этого используйте FDU.

Настройка съемки (таблица кода точки)

Настройка маркера

виртуальный канал предполагается с низкой стороны

настройка маркера

Настройка съемки (таблица кода точки)

Line

Работа с блоками FDU3C

4-56

Январь 2002

4

Работа с модулями FDU3C

В этом разделе: • Общие сведения (страница 4-56) • FDU3C в настройке съемки (Survey Setup) (страница 4-58) • FDU3C в настройке схемы (Layout Setup) (страница 4-60) • FDU3C в настройке расстановки (Spread Setup) (страница 4-60) • FDU3C в настройке теста (Test Setup) (страница 4-60)

Общие сведения

FDU3C включает в себя три датчика (геофона) ориентированных под прямыми углами, каждый из них подсоединен к каналу FDU следующим образом.

:

• Датчик вертикальной компоненты (V) соединен с каналом 1, • Геофон горизонтальной компоненты по профилю (H1) соединен с каналом 2, • Геофон горизонтальной компоненты параллельной профилю (H2) соединен с каналом 3.

Руководство пользователя Том. 1

Работа с блоками FDU3C

0311401

4-57

4

.

Все модули FDU3C внутри звена соединены в одном и том же направлении. Стрелка на крышке FDU3C дана для его ориентации. При установке в грунт FDU3Cs, размотчики косы должны обеспечить ориентацию всех стрелок в одном и том же направлении.

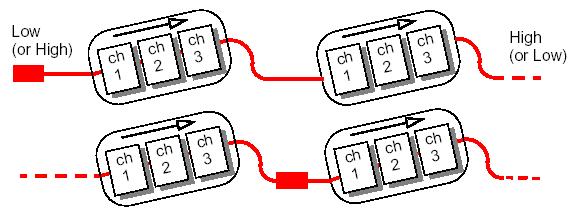

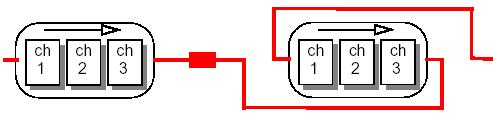

Если какое-либо звено FDU3C ориентировано в неправильном направлении, то каждое FDU3C в этом звене должно быть повернуто на 180°, как показано ниже, так, чтобы все стрелки были в одном направлении.

позиция n

позиция n+1

Обратное соединение

Прямое соединение

низкий (или высокий)

Высокий (или низкий)

Line

Работа с блоками FDU3C

4-58

Январь 2002

4

ВАЖНОЕ

Если каналы какого-то из звеньев расположены в Обратном порядке, то система автоматически переворачивает их перед тем, как их записывать. В результате все каналы FDU3C будут в одном порядке в каждой точке приема в записи.

ПРИМЕЧАНИЯ: - трассы не сортируются по компоненте: порядок трасс в записи на ленте отражает порядок датчиков.

- Вы можете использовать как звенья FDU так и звенья FDU3C внутри одного сегмента линии.

- Каждое FDU в FDU3C ведет себя как 1-канальное FDU.

FDU3C в настройке съемки (Survey Setup)

• Sensor (датчик)

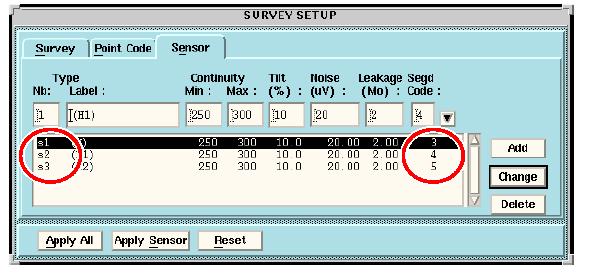

Вы должны задать три типа датчиков Sensor Types (s1, s2, s3), например по одному для каждого датчика в FDU3C, используя таблицу датчиков в окне Survey Setup

.

Руководство пользователя Том. 1

Работа с блоками FDU3C

0311401

4-59

4

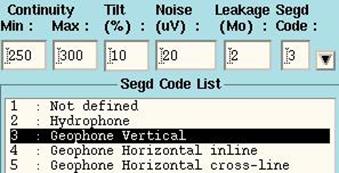

Выберите соответствующий код SEGD для каждой компоненты. Код SEGD не используется HCI. Он просто записывается на ленту (байт 21 в блоке 1 Расширенного заголовка трассы)

.

Система автоматически приписывает типы датчиков (Sensor Types) следующим образом: • s1 приписывается каналу Channel 1; • s2 приписывается каналу Channel 2; • s3 приписывается каналу Channel 3.

• Point Code (Код точки)

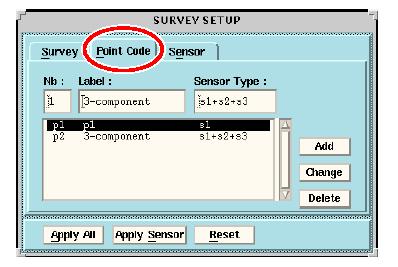

После задания трех типов датчиков для FDU3C, задайте ее код точки (Point Code) в виде s1+s2+s3.

Line

Работа с блоками FDU3C

4-60

Январь 2002

4

FDU3C в настройке схемы (Layout Setup)

• Marker (Маркер)

FDU3C может быть использован в виде маркера сегмента линии, так же как и 1-канальный FDU.

• Aux (вспомогат.)

Вы можете использовать любой FDU3C для вспомогательных каналов.

• Detour (обход)

Если какой-нибудь FDU3C включен в обход, все три канала являются частью обхода.

• Mute (молчащие)

Если FDU3C воткнут в молчащую точку приема, то все три канала молчащие.

FDU3C в настройке расстановки (Spread Setup)

Усиление, которое вы задаете в описании расстановки общее для всех трех каналов в FDU3C.

FDU3C в настройке теста (Test Setup)

Усиление, выбираемое с помощью кнопки опций (для инструментальных тестов) или в расстановке (для тестов датчика) общее для всех трех каналов в FDU3C. Пределы теста, используемые в инструментальных тестах – те же, что и для 1-канального FDU.

Руководство пользователя Том. 1

Работа с LRUs

0311401

4-61

4

Работа с модулями LRUs

В этом разделе: • Общие сведения (страница 4-61) • Управление частотой в LRU (страница 4-63) • Падение чувствительности (страница 4-65) • TDM (Мультиплексирование с разделением времени) (страница 4-66) • Окно настройки схемы LRU (Layout Setup) (страница 4-67) • Нормальные параметры (страница 4-68) • Расширенные параметры (страница 4-69) • Режим ожидания (страница 4-72) • Цикл (страница 4-72)

Общие сведения

LRU (дистанционный модуль линии) реле – это длинно-диапазонная по-точечная ретрансляционная ячейка, которую можно вставить в любое место расстановки как элемент сети 408UL для обеспечения передачи данных на линию или межлинейное соединение. Он соединяется с любым типом полевой электроники 408UL (LAUX, LAUL, FDU звеном, и т. д.). При встраивании LRU LAUX имеет максимальную производительность. В протоколе передачи данных LRU (полу-дуплексный), разделяется время между передачей сообщений от ведущего к ведомому и передачей сообщений от ведомого к ведущему. Сообщения от ведущего к ведомому называются Управляющаяся Последовательность сети (NCS), и используется для синхронизации, передачи начального момента времени и контроля. Сообщения от ведомого к ведущему называются Последовательностью передачи данных (DTS), используется для сбора данных, сейс. монитора и получения результатов теста.
