ВАЖНОЕ

Вы должны задать усиление в описании Absolute Spread иначе синтаксис будет неправильным, а в Инструментальных тестах реально используемое усиление (для сейсмических и вспомогательных каналов) – это то, которое выбрано с помощью кнопки опций усиления (Gain option) в задании теста (Test Setup).

Для прямоугольной расстановки, имеется более легкий путь задания линий и положений приемника, которые тестируются: выберите необходимые модули в графическом режиме, затем выберите и запустите необходимый тест с помощью кнопок, доступных в главном окне. Смотрите Чтобы выбрать модули (страница 4-13). ПРИМЕЧАНИЕ: В полевых тестах, вспомогательные каналы не тестируются (несмотря на то, включаются они в расстановку или нет). В инструментальных тестах, вспомогательные каналы могут тестироваться (вы должны задать список вспомогательных каналов для тестирования).

Инструментальные тесты

ПРИМЕЧАНИЕ: Описание принципа каждого теста вы можете найти в 408UL Руководство пользователя Том. 3. ПРИМЕЧАНИЕ: При выполнении инструментальных тестов в сдвоенной телеметрии, FDU не имеет фильтра высоких частот.

• Aux Descriptor (Описание вспомогательных каналов)

Текстовое окно Aux Descr используется для задания вспомогательных каналов, которые должны быть тестированы (с тем же усилением, что и сейсмические каналы). Пример описания: a1,a2, и т. д. Оператор + запрещен. Для более быстрого задания диапазона номеров вспомогательных каналов используйте дефис (например a1-a4, а не a1,a2,a3,a4).

Line

Функции тестирования

4-94

Январь 2002

4

• Gain (Усиление)

Эта кнопка опций позволяет выбирать усиление предусилителя, которое используется в Инструментальных тестах. Смотрите таблицу кодов усиления на странице 4-40.

• Record Length (Длина записи)

(Допустимый диапазон: 1.0 до 99.9 секунд). Длительность регистрации.

• Record option (Опция записи)

Выберите Yes (да) если вы хотите записывать регистрацию в файл теста, в противном случае выберите No. Размер записи: 4 байта на дискрет. (Данные не сжатые).

• Instrument Noise (Инструментальный шум)

(микровольты) Во время этого теста, вход канала шунтируется на внутреннем сопротивлении. Геофоны не подсоединены. Параметры усиления, тип фильтра и шаг дискретизации задаются пользователем.

• Instrument Distortion (Инструментальное искажение)

(дБ) Во время этого теста геофоны не подсоединены. Встроенный генератор FDU используется как вход на тестируемый канал. Параметры усиления, тип фильтра и шаг дискретизации задаются пользователем.

Шаг дискретиз.

Длина записи

(мс)

Минимум (с)

Максимум (с)

0.25

1

2

0.5

2

4

1

3

8

2

3

16

4

3

32

Руководство пользователя Том. 1

Функции тестирования

0311401

4-95

4

• Instrument Crosstalk (Инструментальные перекрестные помехи)

(дБ) Тест включает в себя два этапа: во время первого этапа, генератор теста подает синусоидальную волну в тестируемую сеть в каждый четный FDU. АЦП в каждом нечетном FDU измеряет появившееся напряжение на концах своей собственной тестовой сети. (При этом генератор теста в нечетной FDUs отключен). Наоборот, во время второго этапа теста, тестовая синусоидальная волна подается на каждый нечетный FDU и появившееся напряжение на концах своей собственной тестов сети измеряется на четных FDU. ПРИМЕЧАНИЕ: На плоттере, тестовая синусоидальная волна может появиться на соседних каналах (с любой стороны LAU). Смотрите Руководство пользователя Том 3. Параметры усиления, тип фильтра и шаг дискретизации задаются пользователем.

• Instrument Gain/Phase error (Погрешность инструментального усиления/фазы)

(%) Этот тест выдает максимальную погрешность амплитуды и фазы. Геофоны не подсоединены. Встроенный генератор FDU используется как вход на тестируемый канал. Параметры усиления, тип фильтра и шаг дискретизации задаются пользователем.

• Common Mode Rejection (Коэффициент подавления синфазной составляющей)

(дБ) При выполнении этого теста, геофоны не подсоединены. Встроенный генератор FDU используется как вход на тестируемый канал. Параметры усиления, тип фильтра и шаг дискретизации задаются пользователем.

Полевые тесты

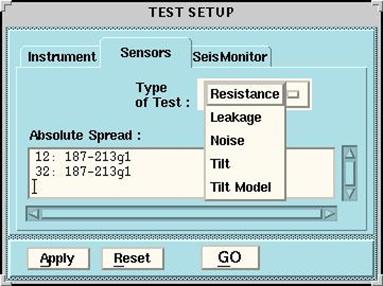

Полевые тесты запускаются автоматически, когда FDUs не требуется выполнять регистрацию. Окно Test Setup дает вам возможность запускать вручную один из полевых тестов на приемниках, которые вы задается в окне списка Absolute Spread (абсолютная расстановка).

Line

Функции тестирования

4-96

Январь 2002

4

Неправильный порог можно отрегулировать путем выбора Survey из меню Setup, затем выберите Sensor (смотрите страницу 4-26). ПРИМЕЧАНИЕ: Когда бы автоматически ни запускались полевые тесты, например, при включении питания линии, или нажиме на кнопку LOOK, или когда ни регистрация, ни сейсмомонитор не производятся (режим полевого обновления или опция автоматического просмотра (Auto Look)), шаг дискретизации по умолчанию для тестов Сопротивления и Утечки - 2 мс. ПРИМЕЧАНИЕ: Описание принципа каждого теста можно найти в 408UL Руководство пользователя Том 3.

• Resistance (Сопротивление)

(Ом) Этот тест позволяет определить, подключены ли все геофоны. Шаг дискретизации выбирается пользователем.

• Field Leakage (Полевая утечка)

(МОм) В этом тесте определяется общее сопротивление утечки между проводниками приемного звена на входе и землей. Шаг дискретизации выбирается пользователем.

Руководство пользователя Том. 1

Функции тестирования

0311401

4-97

4

• Field Noise (Полевой шум)

(мкВ) В этом тесте измеряется шум, принимаемый геофонами, при выполнении регистрации данных без сигнала о подрыве. Шаг дискретизации выбирается пользователем.

• Tilt (Наклон)

(%) Тест на наклон чувствителен к целому ряду неполадок, относящихся к датчикам. На результаты теста будут влиять аномалии частот среза, затухание, чувствительность, искажение (прилипание, трение, и т. д.) и наклон (неправильно установленный геофон).

• Tilt Model (Модель наклона)

Функция Tilt Model используется для сохранения модели отклика на импульс на геофонах, от нескольких расстановок геофонов, которые известно, что находятся в исправности. Эта модель будет использоваться последовательно в тестах наклона. Поскольку сохраняемые отсчеты являются средними величинами, чем больше число тестируемых каналов, тем ближе модель к теоретическому отклику на импульс. Если несколько типов датчиков связаны с каналами, выбранными для теста Tilt Model, то модель рассчитывается для каждого из типов датчиков, используемых в дальнейших тестах наклона. В сдвоенной телеметрии, отдельные модели рассчитываются для кабельной телеметрии и радиотелеметрии. Для любого типа датчика, не связанного с каналами, выбранными для теста Tilt Model, соответствующая сохраненная модель не модифицируется. ПРИМЕЧАНИЕ: Для SU6Rs, шаг дискретизации выбирается пользователем. Вам нужно брать один и тот же шаг дискретизации, как для теста модели наклона, так и для теста наклона. Нажатие на GO соединяет вход канала с встроенным генератором и геофонами. Затем, выполняется регистрация и рассчитывается модель путем осреднения откликов от всех тестированных геофонов.

Line

Функции тестирования

4-98

Январь 2002

4

Seismonitor (Сейсмомонитор)

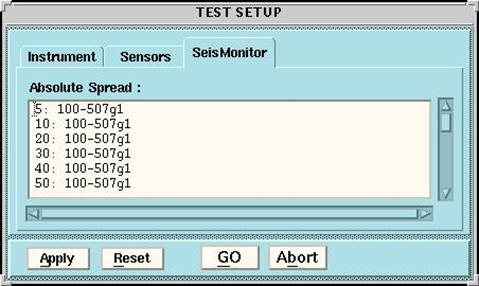

Это окно позволяет вам осуществлять сейсмомонитор на каналах, которые вы задали в окне списка Absolute Spread.

Руководство пользователя Том. 1

Проверка линии

0311401

4-99

4

Проверка линии

В этом разделе: • Общие сведения (страница 4-99) • Отыскание повреждений линии (страница 4-100) • Сетевое управление (страница 4-102)

Общие сведения

Вы можете открыть это окно путем выбора Check Line из меню Functions.

Это окно преимущественно используется для: - Отыскания неисправностей линии, - Сетевого управления в случае много-трактной компоновки.

Line

Проверка линии

4-100

Январь 2002

4

Обычный способ использования проверки линии следующий: создать команду включить /выключить питание, выбирая необходимые опции как показано ниже, (смотрите Отыскание повреждений в линии на странице 4-100) и нажимая Add. Вы можете сохранить их путем нажатия Apply. Затем выберите команду из списка путем нажатия на нее, и запустите ее, нажав на Check Line. ПРИМЕЧАНИЕ: После того, как питание набора LAUs включено /выключено и FDUs идентифицированы в Check Line, могут исполняться все функции, включая полевые и инструментальные тесты, сейсмомонитор и регистрацию. Заметим, что полевая корректировка не выполняется автоматически на участке, на котором включено питание Check Line: нажмите LOOK (в представлении Sensors) чтобы собрать данные полевой корректировки.

ОСТОРОЖНО

Вся информация, хранящаяся в меню Check Line, используется при включенном питании линии. Это может препятствовать включению питания портов LAU. Лучше очищать записи меню Check Line после того, как вы окончили с поиском неисправностей.

ПРИМЕЧАНИЕ: Если меню Check Line не пустое при включенном питании линии, распространение питания от LAU к LAU медленнее, чем в нормальном режиме, даже если опорные LAUs не подсоединены в расстановке (благодаря факту, что распространение питания управляется ПО, а не оборудованием).

Отыскание повреждений в линии

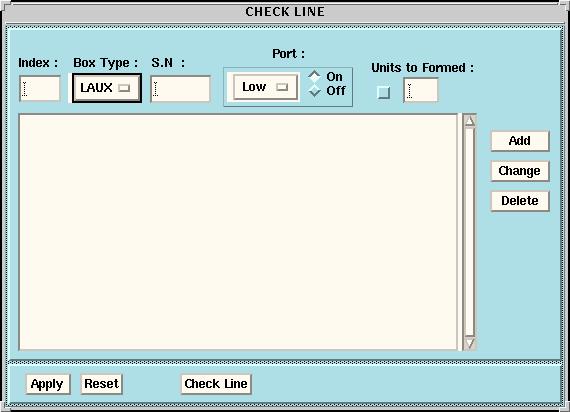

Для изучения проблемы с сегментом линии, вы должны задать серийный номер соседних LAUL или LAUX, используя кнопку опций Box Type и текстовое окно S. N..

• LAUL

На LAUL, вы можете:
