Руководство пользователя (стр. 26 )

Руководство пользователя Том. 1

Метод навигации при работе со взрывом

0311401

5-61

5

Метод навигации при работе со взрывом

(только для пользователей VE432). Вы включаете опцию NAVIGATION если вы выбрали Source Navigation или Slip-Sweep Navigation из меню Options. Опция навигации, связанная с опцией DSD Network, позволяет передавать географическое положение парка вибраторов (рассчитанное ведущим парка и относящееся к центру тяжести источника) к системе 408UL как только все вибраторы парка готовы, и прижимные башмаки опущены. Затем 408UL выбирает подходящий ПВ (пункт взрыва) из его таблицы операций и возбуждает его автоматически. В результате, ПВ могут быть задействованы в любом порядке любым парком. ПРИМЕЧАНИЕ: Каждому ПВ в таблице операций приписан тип процедуры, который связан с типом регистрации, который обычно задает парк, который должен стрелять в этом ПВ. При включенной опции Навигации, парк, который готов, имеет преимущество перед парком закрепленным за Типом процедуры. ПРИМЕЧАНИЕ: Центр тяжести, показанный в главном окне Positioning рассчитывается с помощью сообщений о статусе, посылаемых DSD после свипования. Требования к опции Навигации следующие: - Конфигурация кабельной телеметрии. - Одиночная кратность (только для пользователей CM408; для пользователей CMXL разрешена кратность суммирования больше 1). - Один парк для каждого ПВ. - Один источник для каждого ПВ. - Включенный непрерывный режим. - Открытая среда Positioning, с доступными географическими положениями источников (из среды PS). - С задействованной опцией VE432 DSD Network.

Operation

ОМ в радио или сдвоенной телеметрии

5-62

Январь 2002

5

ОМ в Радио или Сдвоенной телеметрии

В этом разделе: • ОМ в Радио или сдвоенной телеметрии вибросейс (страница 5-62) • Регулировка задержки между F. O. и Возбуждением (для взрывов) (страница 5-63)

ОМ в Радио или сдвоенной телеметрии вибросейс

При кабельной конфигурации, сигнал ОМ с VE416 или VE432 используется чтобы немедленно начать регистрацию на вспомогательных и сейсмических каналах (T0). При использовании конфигураций с радио телеметрией, сигнал ОМ с VE416 или VE432 не используется как T0 для вспомогательных и сейсмических каналов. Вместо этого, ОМ инициирует 2-секундную задержку. Вы должны запрограммировать ту же 2-с задержку (например сигнал с нулевой амплитудой 2 секунды) в DPG, впереди свип сигнала. Задержка 2-с используется для синхронизации блоков радио телеметрии с блоками кабельной телеметрии. T0 для блоков кабельной и радиотелеметрии встречается в конце этой задержки.

Задержка синхронизации блоков радиотелеметрии с CM408 или 408XL - 1.42 с. Таким образом, сигнал ОГОНЬ передается по

FO

2 с. Нулевой сигнал

2 с. задержка

ОМ

Огонь

1.42 с

свип

T0 кабельных блоков

T0 радио блоков

VE416 или VE432

CM408 или 408XL

SU6-R

Руководство пользователя Том. 1

TB в радио или сдвоенной телеметрии

0311401

5-63

5

радио 0.58 с спустя получения сигнала ОМ на разъем генератора. Длительность сигнала ОГОНЬ 120 мс.

Регулировки задержки между F. O. и Возбуждением (для Взрывов)

Цель этой процедуры отрегулировать задержку между командой Огонь, отправляемой к контроллеру источника и Возбуждением (FIRE), отправляемому на радиоблоки так, чтобы ОМ контроллера источника соответствовала T0 радио блоков. Процедура выполняется следующим образом:

• Подсоединить контроллер источника к разъему генератора (BLASTER), или LSI, с помощью сигналов FO и ОМ. • В Process Type Setup для используемого типа процесса (в главном окне Operation), установите окно ОМ на 1420 мс. • Начтите регистрацию. • После выполнения регистрации, может возникнуть один из следующих случаев: - Появится окно с сообщением:

INTERNAL TB

TB occurred xxxx. xx ms after start acquisition

OK

CANCEL . Заметьте значение xxxx. xx и выберите CANCEL. . В Process Type Setup для используемого типа процесса (в главном окне Operation), установите окно ОМ на 1420+xxxx. xx мс.

- Появится окно с сообщением:

INTERNAL TB

TB occurred xxxx. xx ms before start acquisition

OK

CANCEL . Заметьте значение xxxx. xx и выберите CANCEL.

Operation

TB в радио или сдвоенной телеметрии

5-64

Январь 2002

5

. В Process Type Setup для используемого типа процесса (в главном окне Operation), установите окно ОМ на 1420-xxxx. xx мс.

- Окно не появится, что означает, что окно ОМ отрегулировано правильно: . Начните регистрацию.

После выполнения регистрации, никакое окно не должно всплывать: различие между ОМ и T0 радиоблоков менее 40 микросекунд.

ПРИМЕЧАНИЕ: Если требуется, измените установки контроллера источника или сделайте задержку более 1420 мс между командой огонь и ОМ.

Руководство пользователя Том. 1

Работа со взрывом с LSS

0311401

5-65

5

Работа со взрывом с LSS

В этом разделе: • Обзор (страница 5-65) • Произведение взрыва с LSI (страница 5-66)

Обзор

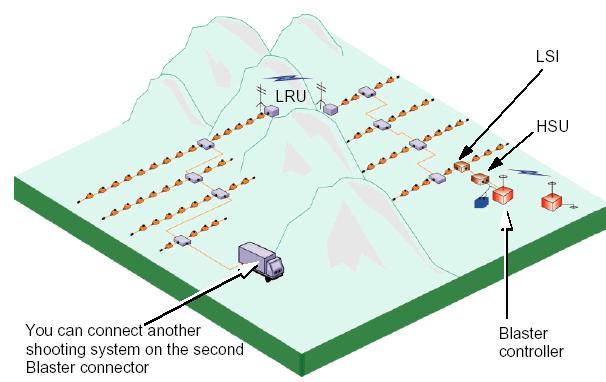

LSS (Система взрывов на линии) позволяет вам использовать телеметрическую сеть 408UL а не радио звенья для синхронизации дистанционной системы взрывов с самоходной регистрирующей станцией, например на участках земли, где радио коммуникации затруднительны. Работа со взрывом с LSS не требует никакой аудиосвязи между оператором в регистрирующей станции и взрывником. LSS состоит из блока LSI, связанного с HSU.

• LSI (Интерфейс Линия/Источник) позволяет вам подсоединять контроллер генератора вдоль линии приема вместо того, чтобы подсоединять ее к разъему генератора управляющего блока. Он действует как дистанционный разъем генератора.

Вы можете подсоединить другую взрывную систему на второй разъем генератора

Контроллер генератора

Operation

Работа со взрывом с LSS

5-66

Январь 2002

5

• HSU (Блок рукопожатия) используется взрывником чтобы передавать состояние взрывного устройства и номер соответствующего ПВ к центральному блоку.

Детали подсоединения HSU к контроллеру бластера, смотрите в Руководстве по установке 408UL.

Произведение взрыва с LSI

• Предварительные условия

1.

Задержка ОМ, отправленная контроллером генератора, вслед за командой Огонь, предполагается известной и неизменной. Она должна вводиться в поле окна ОМ (смотрите Окно ОМ на странице 5-9). Смотрите также Регулировка задержки между F. O. и Возбуждением (для взрыва) на странице 5-63.

2.

Чтобы дать возможность взрывов с блоками LSI, вы должны выбрать опцию “LSI”и тип генератора в главном окне Install. Смотрите Тип генератора (страница 2-5).

При включенной опции LSI: - индикатор LED на FDU, еще используемый как индикатор результата тестов, используется для того, чтобы сообщать взрывнику разрешено ли ему соединять/разъединять LSI между двумя звеньями.

- вы не можете произвести взрыв пока сбор предыдущего взрыва не выполнен, независимо от используемого полевого оборудования и метода возбуждения.

3.

Используйте меню Shooter Setup чтобы назначить имя взрывника каждому LSI, которое может быть подсоединено и задать усиление каналов сейсмоприемника вертикального времени и канала CTB. Смотрите Окно Shooter Setup (страница 5-36).

• По-шаговые инструкции к работе

В таблице, представленной ниже, дана по-шаговая процедура для взрывника чтобы ввести LSI в расстановку, и для оператора регистрирующей станции чтобы «стрелять», используя этот LSI.

Руководство пользователя Том. 1

Работа со взрывом с LSS

0311401

5-67

5

Оператор

Действие

Результат

оператор

Зайдите в “Field On” (если еще не зашли) в главном окне Line.

взрывник

Поместите соединение двух звеньев FDU там, где хотите вставить LSI, и проверьте не мигает ли индикатор LED на FDU. Когда индикатор замигает, разъедините звенья и подсоедините между ними LSI.

оператор

Нажмите

в главном окне Line чтобы просмотреть подсоединенные блоки LSI.

“Connected (подсоединенный)” взрывник в главном окне Operation.

взрывник

Выберите номер Пункта взрыва, с помощью координатного манипулятора включите HSU. Нажмите кнопку Send.

оператор

- Считайте номер ПВ, отправленный взрывником. - выберите взрывника в главном окне Operation. - Включите “Arm Enable”.

Индикатор на FDU перестает мигать. Лампочка “Arm enable” горит. Расстановка сформирована.

взрывник

Нажмите “Arm set” на HSU.

“Arm set” индикатор в главном окне Operation.

оператор

Нажмите В главном окне Operation.

Взрывное устройство запущено. “Arm set” гаснет в главном окне Operation. Регистрация выполнена.

оператор

После того, как сбор выполнен, снимите отметку с взрывника.

“Disconnect enable” загорается на LSI. LED на FDU снова мигает. “Arm enable” гаснет на HSU.

мигание

“Line OK”

отсоедините
