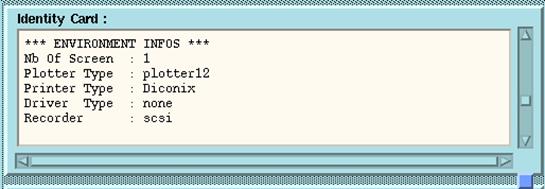

Эта команда выводит на дисплей описание конфигурации Вашей системы(конфигурация рабочей станции, версия программного обеспечения, инсталлированные программные модернизации, пароли, тип плоттера, принтера, аппаратную конфигурацию центрального модуля, и т. д.). Особо отметьте следующую информацию:

- Идентификатор хоста (часть IP адреса - Host I. D). - Версия программного обеспечения - Пароли (и количество LMP плат). - Конфигурация (CM408) или тип(408XL) модуля.

Департамент технической поддержки разрешит вашу проблему быстрее если Вы предоставите нам детальное описание конфигурации Вашей системы, используя команду Идентификационная карта(Identity Card).

- Если Вы хотите распечатать документ на принтере, просто захватите и перетащите его в иконку утилиты HCI PRINT(см. Chapter 1 для пошаговой инструкции), или используйте основное окно LOG.

- Если Вы хотите сохранить документ, используйте основное окно LOG(см. Глава 11).

Очистка статуса(Clear Status)

Эта команда очищает панель "status".

Конфигурация

Окно Setup

3-8

Январь 2002

3

Меню установок(Setup)

В этом разделе: • Окно Crew setup(стр. 3-8) • Информация пользователя( User Info) (стр. 3-10) • Конфигурация центрального модуля ( UC Module Configuration (CM408 пользователям) (стр. 3-10)

Окно Crew setup

Замечание: Вам не позволено менять эти параметры до тех пор пока вы не выключите центральный модуль.

• Частота дискретизации(Sample rate)

(1/4, 1/2, 1, 2 или 4 ms) Эта опциональная клавиша, позволит Вам определить шаг дискретизации, который будет использоваться на всех трассах. Если используется RF передача, в любой (RADIO или Dual телеметрия), доступны только опции 1, 2, и 4 ms.

• Тип фильтра(Filter Type)

(8N_Lin, 8N_Min или Eagle-like).

Руководство пользователя Том 1

Окно Setup

0311401

3-9

3

Каждый канал 408UL имеет внутренний цифровой процессор сигнала(Digital Signal Processor) который выполняет высокочастотную фильтрацию, в зависимости от опции выбранной в этом установочном окне. "N" обозначение для частоты Найквиста(Nyquist Frequency, т. е. половина частоты дискретизации). Доступные фильтры имеют спад -3 dB на 0.8 частоты Найквиста, т. е. на 0.4 частоты дискретизации:

- 400 Hz @ 1-ms - 200 Hz @ 2-ms - 100 Hz @ 4-ms.

Крутизна фильтров в области среза примерно 370 dB/octave. Импульсная характеристика(отклик на импульс) резкая, однако, затухание медленное. Ослабление не меньше чем 120 dB для всех частот до частоты Найквиста, предотвращает эляйсинг-эффект(наложение спектров). 408UL позволяет пользователю выбрать между: - Линейно-фазовый тип фильтра. - Минимально-фазовый тип фильтра. Амплитудный спектр не зависит от типа фильтрации(linear или minimum phase), в отличии от фазового спектра.

• Линейно-фазовый

Этот тип фильтра является идеальным, поскольку компенсирует фазу, так как все частоты задерживаются на одинаковую величину. В 408UL эта задержка установлена на ноль.. В свою очередь, этот тип фильтра имеет импульсную характеристику с опережающим всплеском("precursors"), а также и с запаздывающим всплеском (фактически, импульсная характеристика симметрична относительно нулевого времени).

• Минимально-фазовый

Минимально-фазовый фильтр является причинным, т. е. его импульсная характеристика очень похожа на аналоговый фильтр, начало в нулевое время, пик и затем затухание(нет всплесков перед пиком).

Конфигурация

Окно Setup

3-10

Январь 2002

3

Задержка, однако, отчасти зависит от входной частоты.

• Eagle-like

Выберите опцию Eagle-like если Вы используете кабельную телеметрию, но Вы знаете, что позднее перейдёте к сдвоенной(кабельная и радио) телеметрии.

User Info

408UL SEG D формат предназначает 4096 байт на External Header(внешний заголовок), который записывается на ленту при каждой записи.

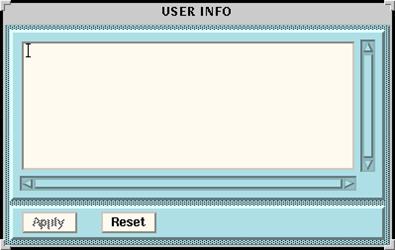

Выбор "User Info" из меню "Setup" откроет окно, которое позволит Вам ввести любую дополнительную информацию неподдерживаемую в стандартном заголовке(ASCII символы), но которые Вы хотите записать на ленту в External Header. Если не требуется он может быть пустым.

Конфигурация центрального модуля (пользователи CM408) UC Module Configuration (CM408 users)

Выбор “UC Modules Configuration” из меню“Setup” откроет окно позволяющее Вам конфигурировать (или реконфигурировать) систему.

Руководство пользователя Том. 1

Меню Setup

0311401

3-11

3

ВАЖНО

Это диалоговое окно должно быть использовано после инсталляции системы или реинсталляции программного обеспечения, или после замены или перемены местами плат LMP или TTS или NEP, или после добавления CM408 модуля сбора данных.

Чтобы конфигурировать или реконфигурировать систему в 408UL окне "Modules Configuration":

1. Щёлкните кнопку “Edit”

2.

Щёлкните “Clear”

3.

Из “Module Type” опциональной клавиши выберите требуемый тип модуля сбора данных: CM408V (Vibro), или CM408I (Impulsive) или 408XL.

4. Щёлкните “Add”. В результате выбранный тип модуля появится в списковом окне.

5. Если подсоединены два или больше модулей, повторите шаги 3 и 4 для остальных модулей. Если Вы подсоединили радио и проводной модули( для сдвоенной телеметрии), модуль радио должен быть введён в текстовое окно как модуль No. 1.

6. Щёлкните “Apply”. Выбранная конфигурация может быть просмотрена выбрав “408UL Modules Configuration” из меню “View”, в виде одной или более серых иконок. См. UC Modules Configuration (CM408 users) (стр. 3-5).

7.

Щёлкните кнопку “Exec”. Следуйте последовательной инструкции высвечиваемой в текстовом окне. Когда в нём появится сообщение "Configuration complete", означающее что система успешно сконфигурирована, закройте диалоговое окно.

Конфигурация

On Line/Off Line

3-12

Январь 2002

3

Включение/Выключение(On Line/Off Line)

В этом разделе: • Обзор(стр. 3-12) • Проводная телеметрия(стр. 3-13) • Радио или сдвоенная телеметрия (стр. 3-14)

Обзор

Щелчок по "Off Line" запрещает сбор и запись данных, и делает доступными локальные функции на рабочей станции HCI. Вам доступно делать любые изменения параметров установок в меню "Setup" каждого главного окна. Щелчок по “On Line” разрешает сбор и запись данных, и открывает окно показывающее активность системы. Это также выполняет функцию Look, также как и инструментальные тесты на вспомогательных трассах.

.

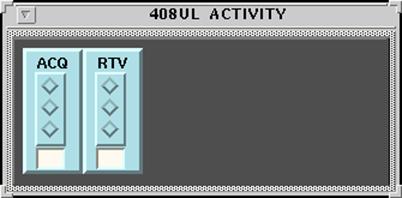

“408UL Activity”окно показывает процесс протекания данных по системе, в виде двигающихся светофоров для каждой стадии в 408UL.

Количество сделанных взрывов

Оставшееся время наблюдения

Руководство пользователя Том. 1

On Line/Off Line

0311401

3-13

3

Кабельная телеметрия

Для проводной конфигурации могут появиться следующие индикаторы: • ACQ (Наблюдение): Зелёный свет обозначает, что идёт сбор данных. Оранжевый свет появляется при программных задержках, если они имеются. Красный свет означает, что наблюдение не может быть выполнено, в настоящее время (напр. потому что имеется очень много наблюдений на переданных на следующую стадию ). В нижней части «светофора» ACQ имеется счётчик времени, предварительно устанавливающий величину длинны наблюдения (включая любые запрограммированные задержки) при начале каждого наблюдения, показывающее время оставшееся до окончания наблюдения. • RTV (Retrieve): Зелёный свет означает что сейсмические данные собираются из FDU, и сохраняются в LAU, и находятся в процессе получения центральным управляющим модулем. Счетчик внизу показывает количество наблюдений находящихся в процессе получения центральным модулем (max. 2). В дополнение, следующие стадии процесса могут появиться в окне Activity :

• NE (Процессор коррекции шума, если используется). • FTP (Процессор преобразования Фурье, если используется). • REC (Контролер магнитофона). • DPG (Если инсталлирован контролер вибратора DPG).

Когда стадия обработки не занята все три «светофора» не светятся. - ЗЕЛЁНЫЙ свет означает, что данные находятся в процессе обработки или передаются на следующую стадию.

- ОРАНЖЕВЫЙ свет появляется, если процессор неспособен

передать обрабатываемые данные на следующую стадию обработки, например потому что "MANUAL" вместо "AUTO" активировано в основных окнах "Recorder", или "DPG", или "Noise Editing".

- КРАСНЫЙ свет появляется если процессор неспособен обработать поток данных поступивших на эту стадию обработки, или неспособен передать обработанные данные на следующую стадию(следовательно не способен более принимать данные).

Конфигурация

On Line/Off Line

3-14

Январь 2002

3

Замечание: При переключении системы из OFF LINE в ON LINE, предупреждающее сообщение появляется в панели статусов если размер динамической памяти на любой из плат, (напр. на плате MPM)отличен от размера определённого в процессе конфигурации. (Используя меню “Setup”). Объём памяти считываемый из центрального модуля в процессе инициализации выводится на дисплей в окне “Console”, чтобы оператор мог решить заменить плату памяти, если её объём недостаточен.

Радио или сдвоенная телеметрия

При работе с радиотелеметрией, если функция SLEEP не выполнена до выключения 408UL, наблюдение не принятое из радиомодулей, не деблокировано. При включении, пользователю напоминается, что наблюдение осталось доступным для записи (одно диалоговое окно на наблюдение), так что он может решить, делать или нет, запись оставшихся наблюдений, щёлкнув OK или CANCEL:

- OK

Данные наблюдений передадутся из памяти радиомодулей и запишутся на ленту. (Линия должна быть включена).

- CANCEL Данные наблюдений не запишутся на ленту.

Замечание: Даже если все данные были переданы на запись, последнее наблюдение всегда сохраняется в памяти радиомодулей.
