Руководство пользователя Том. 1

Панель AGC SETUP

0311401

8-11

8

• Process Type = Correl After

• Режим подавления шума = Diversity

• Режим подавления шума = Off или Historic

Plotter (пользователям CM408)

Панель CAMERA

8-12

Январь 2002

8

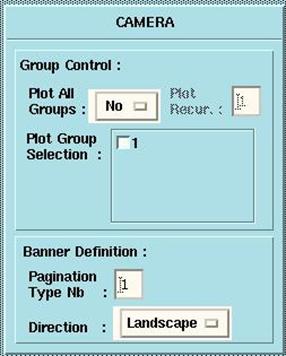

Панель CAMERA

Панель CAMERA используется для выбора следующих параметров:

• Plot Group Selection

Если в меню Setup был задан один или более тип групп трасс (Plot Group Type Setup, страница 8-18), то в окошке Plot Group Selection доступна одна или более кнопка, позволяющая вам выбирать группы трасс, которые вы желаете вывести на печать (можно запрограммировать до 16 групп). Если необходимо выбрать несколько, то они должны быть в последовательном порядке (без пропуска).

• Кнопка опций Plot All Groups

• No: Одна группа (выбранная с помощью одной из кнопок выбора Plot Group) выводится на плоттер в конце каждого взрыва. Если выбраны две или более группы трасс, одна печатается в конце одного взрыва, другая в конце следующего взрыва, и т. д.

Руководство пользователя Том. 1

Панель CAMERA

0311401

8-13

8

• Yes: все группы трасс, выбранные с помощью кнопки Plot Group Selection, выводятся на плоттер в конце возбуждения, а после них - каждое из "n" возбуждений (где "n" задается в текстовом окне "Plot Recur.").

• Pagination type Nb

(Допустимый диапазон: 1 до 16). Позволяет вам задавать тип разбивки на страницы (типы разбивки генерируются в главном окне LOG, используя меню Setup). Этот параметр определяет заголовок камеры, который будет выводиться до самой распечатки.

• Direction

Эта опция позволяет вам выбирать ориентацию заголовка камеры (Camera Banner) – портрет или пейзаж (Portrait/Landscape).

Plotter (пользователям CM408)

Панель PLOT SELECTION

8-14

Январь 2002

8

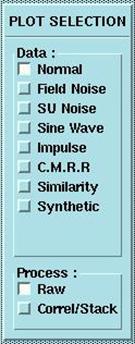

Панель PLOT SELECTION

Панель PLOT SELECTION появляется, только если выбрана опция “Auto” (смотрите страница 8-4). Она позволяет вам задавать тип данных и обработки, для которых должны использоваться параметры, выбранные в панелях AGC SETUP и CAMERA.

Тип данных может быть: • Normal:

Нормальная регистрация • Field Noise: Регистрация без команды Огонь • SU Noise: Шум, обусловленный блоками станции

• Sine Wave: Тестовый синусоидальный сигнал • Impulse: Тестовый импульс

• Similarity: Сигнал теста на подобие

• Synthetic: Синтетический тестовый сигнал. Типы возможной обработки:

Руководство пользователя Том. 1

Панель PLOT SELECTION

0311401

8-15

8

• Raw :

обработка не выполнялась • Correl/stack: выполнялась корреляция и/или Суммирование.

ПРИМЕЧАНИЕ: Вы можете выбрать более одного типа данных и/или обработки для каждого Plotter Setup.

Plotter (пользователям CM408)

АРУ в окне установок Properties

8-16

Январь 2002

8

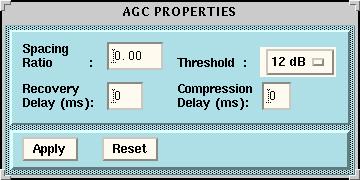

АРУ в окне установок Properties

Это окно диалога позволяет вам устанавливать параметры АРУ, которые не требуют адаптации к типу входных данных или типу обработки (в отличие от выбранных в главном окне):

Эти параметры вызывают изменение усиления в соответствии со следующим сценарием: фаза АРУ начинается после того, как трасса released. Ее начальное усиление - ноль. Сначала оно может увеличиваться только с шагом в 6 дБ, если последовательные отсчеты ниже нижнего порога (1/4 от половины полной шкалы, если порог (Threshold) =12 или 1/8 от половины полной шкалы, если Threshold =18) на времени, равном задержке Recovery Delay. После чего оно может уменьшаться с шагом 6 дБ, если последовательные отсчеты выше, чем верхний порог (половина полной шкалы).

• Spacing Ratio

(Допустимый диапазон: 0.00 до 99.99). ПРИМЕЧАНИЕ: Этот параметр не используется, если активна опция Geographic (в панели главного окна AGC Setup). Этот параметр - отношение расстояния между линиями к положению приемника. Безразмерная величина, рассчитанная используя формулу:

Руководство пользователя Том. 1

АРУ в окне установок Properties

0311401

8-17

8

Этот коэффициент применяется к параметру Slope (крутизна), определяющему то, каким образом амплитуда трассы released как функция расположения ПВ в пределах линий. Смотрите страница 8-9. Пример: если расстояние между положениями приемника = 50 м, расстояние между положениями линий = 400 м, а инкремент номера линий равен 10, то шаговый коэффициент (Spacing Ratio) = 0.8. Значение по умолчанию при 2D: Так как имеется одна линия при 2D, то шаговый коэффициент должен быть 0.

• Threshold

Нижний порог, используемый для запуска команды увеличения масштаба в процедуре АРУ:

• 12 дБ

: 1/4 половины полной шкалы.

• 18 дБ

: 1/8 половины полной шкалы.

• Recovery Delay

(Допустимый диапазон: 0 до 999 мс). Минимальное время, в течение которого сигнал находится ниже нижнего порога (сигнал <1/4 или 1/8 половины полной шкалы) до запуска команды увеличения масштаба в процедуре АРУ.

• Compression Delay

(Допустимый диапазон: 0 до 99 мс). Минимальное время, в течение которого сигнал превышает верхний порог (сигнал > 1/2 полной шкалы) до запуска команды увеличения масштаба в процедуре АРУ.

ПРИМЕЧАНИЕ: 0 означает бесконечную задержку.

Plotter (пользователям CM408)

Окно установки Plot Group Type

8-18

Январь 2002

8

Окно установки Plot Group Type

В этом разделе: • Параметры Plot Group Type (страница 8-18) • Как генерировать установку Plot Group Type (страница 8-20)

Параметры Plot Group Type Setup

Это окно позволяет вам устанавливать параметры вывода на камеру. Детальное описание параметров вывода можно посмотреть в документации производителей камеры или плоттера.

Руководство пользователя Том. 1

Окно установки Plot Group Type

0311401

8-19

8

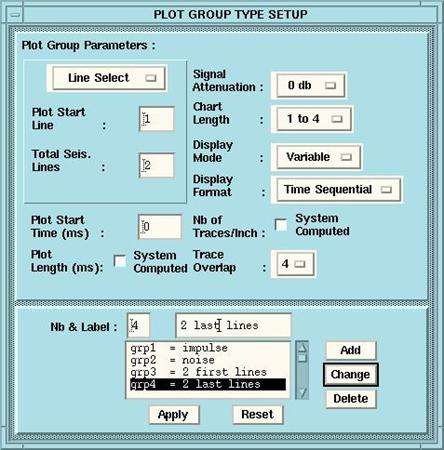

• Line Select

Вы можете выбрать число линий для вывода на плоттер. Это очень полезно, если число каналов не одинаково во всех линиях или для всех записей (возрастание, убывание). Должны быть заданы Начальная выводимая линия (Plot Start Line) (номер по порядку регистрации) и общее число сейсмических линий (Total Seismic Line). Предупреждение: этот выбор не работает, если описание линии изменено или неизвестно (что возможно при воспроизведении). В этом случае выводится следующий статус: Group line selection feature not available. (Недоступен выбор группы линий)

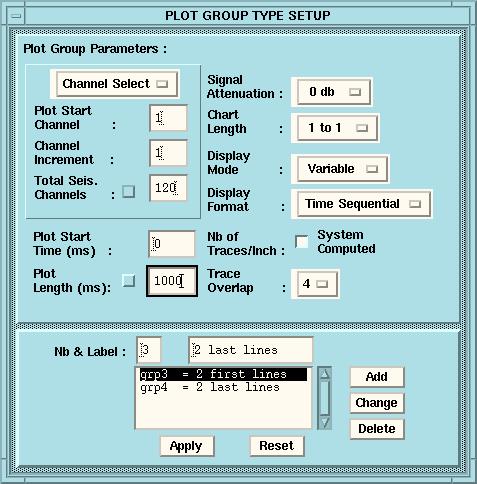

• Channel Select

Вы можете выбрать общее число трасс для вывода вместе с Plot Start Channel (начальный выводимый канал), Channel Increment (инкремент каналов) и Total Seis. Channels (общее число сейсмических каналов).

Plotter (CM408 users)

Окно установки Plot Group Type

8-20

Январь 2002

8

Три параметра можно установить в ручном режиме или рассчитанные системой (автоматически выбранные максимальные или лучшие в зависимости от параметров записи).

• Signal Attenuation (затухание системы)

Если используется плоттер, то этот параметр должен быть нулем.

• Chart Length

Число точек, интерполируемых системой для каждого отсчета. Пример 1:4 означает, что 4 точки выводятся для каждого отсчета. При выборе Variable (перем.) в Trace Sequential; будет выведена вся запись поперек бумаги.

• Display Format

• Time Sequential: трассы выводятся вдоль бумаги. • Trace Sequential: трассы выводятся поперек бумаги. (Этот параметр не используется с плоттером).

• Trace Overlap

Этот параметр действует как усиление. Если стоит 0, то трассы будут иметь минимальную амплитуду.

Как генерировать установку Plot Group Type setup

- Когда вы сделали требуемый выбор в верхней панели, введите "Number (номер)" и "Label (метка)" в соответствующие текстовые окна в нижней панели, и нажмите ADD (добавить) (или "Change (изменить)" как требуется).

- Нажмите APPLY для сохранения или активации параметров.

0311401

9-1

Глава

408UL Руководство пользователя

Том 1

9 Plotter (пользователям CMXL)

В этой главе описана среда Plotter в конфигурации с блоком управления CMXL.

Эта глава включает следующие разделы:

• Главное окно (страница 9-2) • Выбор трасс для вывода на плоттер (страница 9-5) • Параметры панели Processing (страница 9-7) • Параметры панели Plot (страница 9-12) • Панель Field tests (страница 9-15) • Панель Instrument tests (страница 9-16) • Панель Single Trace (страница 9-17)

Plotter (пользователям CMXL)

Главное окно

9-2

Январь 2002

9

Главное окно

В этом разделе: • Обзор (страница 9-2) • Функция Enabled/Disabled (страница 9-4) • Функция Plot Again (страница 9-4) • Функция Abort Plot (страница 9-4) • Функция File (страница 9-4)

Обзор

Эта среда посвящена выбору параметров, которые определяют то, что отображается на мониторе и в каком виде это изображается. Программа PLOTTER посвящена обработке геофизических данных (масштабирование, фильтрация, АРУ) для плоттеров. Она поддерживает плоттеры 12'' и 24'' (выбор плоттера осуществляется в окне HCI Install). Он выполняет перевод данных в графический формат (растеризацию) с целью вывода на печать. Независимо от интерполяции, максимальное число отсчетов каждой выводимой на плоттер трассы - 14844. ПРИМЕЧАНИЕ: трассы, нумерованные снизу доверху, вспомогательные трассы сверху. Вы можете выбирать между двумя способами изображения сейсмических данных от возбуждения: можете выводить данные полностью (или их часть) для каждого взрыва, или показывать одну и ту же трассу для всех возбуждений (режим показа одной трассы - Single Trace). Каждая таблица в главном окне PLOTTER позволяет вам установить АРУ и различные параметры вывода на плоттер в зависимости от типа входных данных (нормальный взрыв, тесты). Таблицы Raw/Correl Stack позволяют вам устанавливать параметры вывода на плоттер по-разному, в зависимости от того, обработанные это данные или нет:

• Raw

обработка не выполняется.
