Руководство пользователя (стр. 60 )

Руководство пользователя Том 1

Кнопки функций

0311401

15-33

15

Все DSD, которые вы собираетесь выбрать, должны быть в состоянии дистанционного управления (Remote). Нажмите на кнопку функций Look Dsd... чтобы открыть это окно.

• Функция SELECT

• Предварительно выберите все DSD, которые соответствуют вашему приложению. • Дайте группе идентификационный номер, нажав на одну из четырех кнопок вверху окна диалога. • Нажмите кнопку SELECT. В результате, сообщение передается по радио на предварительно выбранные DSD, что инициализирует радио переговоры между DPG и этими DSD. Сообщение “Radio Transmission in progress” появится а панели состояния главного окна. После того, как все DSD благополучно ответили, в главном окне появится сообщение “Complete DSD answer”, означающее конец функции, а соответствующие флаговые кнопки поменяют цвет с серого на зеленый (т. е. DSD - “выбраны”). • Хотя, если DSDx. x не удается ответить правильно, появится сообщение “Error : no answer from DSDx. x” в диалоговом окне предупреждений и соответствующая флаговая кнопка не поменяет цвет (т. е. она останется серой).

ВАЖНОЕ

При запуске функции SELECT, DPG опрашивает предварительно выбранные DSD (серые бриллианты) так же как и уже выбранные DSD (зеленые бриллианты). DSD может быть "серым" поскольку вы просто нажали на соответствующую флаговую кнопку или из-за того, что вы не ответили при последнем запуске функций SELECT или APPEND. Запуск функции SELECT при уже выбранном DSD приводит к ре-инициализации этого DSD.

VE416

Кнопки функций

15-34

Январь 2002

15

• Функция APPEND

Тоже что и функция SELECT, за исключением того, что опрашиваются только “серые DSD” (а не зеленые). Если вы хотите ре-инициализировать “зеленые DSD”(уже выбранные DSD) дважды нажмите на соответствующую кнопку так, чтобы ее цвет поменялся снова с зеленого на серый. DSD может быть “серым” потому, что вы просто нажали на соответствующую флаговую кнопку или потому, что он не ответил при последнем запуске функции SELECT или APPEND.

Radio delay

Эта функция используется для измерения (кнопка COMPUTE) или ручного изменения (кнопка MODIFY) радио задержки присущие радио передачам между DPG и DSD. Радио задержка существенный параметр в процедуре корреляции, поскольку он вовлечен в процедуру синхронизации пилот-сигнала с свип сигналом. Радио задержка обычно измеряется для заданного типа радио передатчика. Функция COMPUTE должна запускаться при использовании нового типа радио на вашем DPG и DSD, но также через регулярные интервалы времени для проверки характеристик ваших радио приборов. С помощью функции COMPUTE, запускается серия из пяти циклов измерений для определения радиозадержки. Более подробная информация дается в Подробнее о радиозадержке (страница 15-61).

Радиозадержку также можно ввести с клавиатуры HCI, например из-за того, что вы хотите использовать значение, немного отличное от средней радиозадержки, определенной с помощью функции COMPUTE.

• Предварительные условия

• Если вы еще не сделали, нажмите на кнопку Manual в панели управления, чтобы изолировать DPG от блока записи. • Через функцию LOOK DSD, задайте вашу группу DSD.

Руководство пользователя Том 1

Кнопки функций

0311401

15-35

15

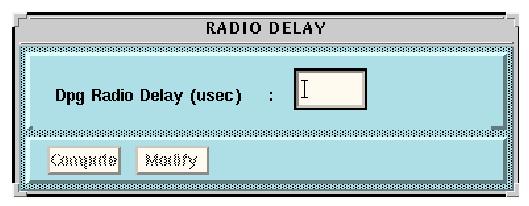

• Нажмите на кнопку функций Radio Delay чтобы открыть это окно диалога.

• Как использовать функцию “Compute”

• Нажмите на кнопку COMPUTE. В панели состояния появится сообщение “Radio Delay measurement”, означающее, что функция выполняется.

• DPG запрашивает выбранные DSD последовательно, через радиосвязь. Детали смотрите в Подробнее о радиозадержке (страница 15-61). • По мере того, как DPG рассчитывает каждое из пяти решений, к панели результатов добавляется строка результата. • Окончательный результат расчета радиозадержки появляется в строке ниже пятого решения. Пример с тремя DSD (DSD1.x)

DSD1.1 : 537 microseconds DSD1.2 : 530 microseconds DSD1.3 : 547 microseconds DSD1.1 : 522 microseconds DSD1.2 : 545 microseconds Average Delay : 536 microseconds

• После того, как радио задержка определена, задержке DPG приписывается ее значение через радио передачи с DPG, все поправки к дополнительной задержке обнуляются в DSD. Последняя стадия обозначается сообщением “Radio transmission in

VE416

Кнопки функций

15-36

Январь 2002

15

progress” в панели состояния. Детали смотрите в Подробнее о радио задержке (страница 15-61).

• После того, как передача закончилась, в панели состояния появится сообщение “complete DSD answer” и в текстовом окне “Dpg Radio Delay” появится расчетная радиозадержка, означающая конец выполнения функции COMPUTE.

• Ошибки передачи

Если DPG не удается получить ответ от DSD (ожидаемый сигнал – это вернувшийся сигнал синхронизации T0), в панели состояния появится предупреждение “No T0 reception”. В этом случае, DPG завершит передачу T0 на этот DSD. Если повторная попытка успешна (получен ответ), то функция будет продолжаться в нормальном режиме, если до этого не было предпринято 8 попыток с момента запуска функции COMPUTE, в случае чего функция прерывается, так как подозревается серьезная неполадка, и появляется предупреждение “Measurement aborted (radio trans. errors)”.

• Ввод радиозадержки (функция "Modify")

• В текстовом окне “Dpg Radio Delay”, введите значение радиозадержки, которую желаете использовать. • Нажмите на кнопку MODIFY, чтобы активировать это значение. • Вы не можете вводить индивидуальную радио задержку для каждого DSD.

Set Servo

Эта функция позволяет вам устанавливать параметры, используемые в цикле сервоуправления каждого вибратора. К вибраторам обращаются, задавая соответствующие DSD. Предварительные условия:

• Если вы еще это не сделали, надмите на “Manual” в панели управления чтобы изолировать DPG от блока записи.

Руководство пользователя Том 1

Кнопки функций

0311401

15-37

15

• DSD, которые вы хотите установить, должны быть “выбраны” (смотрите функцию LOOK DSD).

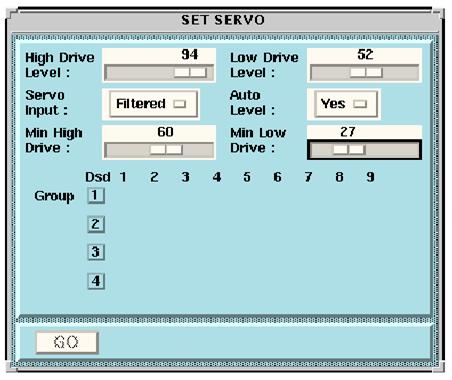

Нажмите на кнопку функций Set Servo.... В открывшемся окне диалога, установите параметры, описанные ниже.

Если требуется, дважды нажмите на DSD, которые вы не хотите устанавливать (неиспользуемые DSD показаны в виде пустых бриллиантов). Нажмите на кнопку GO для передачи сервопараметров на DSD.

• High Drive Level

Амплитуда, в процентах, уровня привода кнопки “H”. Шкала устанавливается с 0 до 100% с шагом 1%.

• Low Drive Level

Амплитуда, в процентах, уровня привода кнопки “L”. Шкала устанавливается с 0 до 100% с шагом 1%. Требования: Low Drive Level < High Drive Level.

VE416

Кнопки функций

15-38

Январь 2002

15

• Servo Input

Эта кнопка опций позволяет вам выполнять сервоконтроль, используя оценочные состояния с фильтром Калмана на входе (если вы установили “Filtered”), или используя исходные измерения ускорений базовой плиты или массы как входные данные (если вы установили “Raw”).

• Auto Level

Эта кнопка опций позволяет вам включать (выберите “Yes”) или отключать (выберите “No”) функцию Автоматического уровня. Если вы выбрали “Yes”, вы должны задать нижние пределы как для высокого, так и для низкого уровня привода. Смотрите Подробнее о сервопараметрах (страница 15-38).

• Min High Drive

Эта шкала появляется только, если Auto Level = Yes Нижний уровень высокого уровня привода, в процентах. Шкала устанавливается с 0 до 100% с шагом 1%. Требования: Min High Drive < High Drive level.

• Min Low Drive

Эта шкала появляется только, если Auto Level = Yes Нижний уровень низкого уровня привода, в процентах. Шкала устанавливается с 0 до 100% с шагом 1%. Требования: Min Low Drive < Low Drive Level.

• Подробнее о сервопараметрах

Использование опции “Filtered” SERVO INPUT позволяет системе отбраковывать несогласованные измерения на любом из датчиков (ускорения базовой плиты, ускорения массы, LVDT клапана или массы). Помните о том, что контроль качества и обычный способ проверки оборудования внешними устройствами всегда включают силу, получающуюся при измерениях исходного ускорения. Поэтому, при неполадках вибратора (например покачивании массы и перегибе базовой плиты) исходный контроль качества может

Руководство пользователя Том 1

Кнопки функций

0311401

15-39

15

показать большие ошибки, чем реальная характеристика цикла сервоконтроля. При использовании “Raw”, сервоконтроль и контроль качества гомогенны, но система не может воспользоваться способностью отбраковки некорректных измерений. Эта опция не влияет на случайный свип. DSD, использующие функцию AUTO LEVEL (опция “yes”), работают следующим образом:

• Уровень привода уменьшается для следующего свипа если обнаружено условие перегрузки. Однако, уровень привода не может опускаться ниже значений Min High Drive и Min Low Drive. • Уровень привода увеличивается для следующего свипа если не обнаружено условие перегрузки. Однако, уровень привода не может превышать значения High Drive Level и Low Drive Level.

DSD, не использующие функцию AUTO LEVEL (опция “No”), будут работать только в пределах “High Drive Level” и “Low Drive Level”. Более подробная информация о сервопараметрах дается в Руководстве Пользователя VE416 и VE416 Приложение к путеводителю по курсам.

Get DSD

Эта функция используется для сбора и отображения параметров вибратора с заданных вами DSD. Предварительные условия:

• Если вы еще не сделали, нажмите на кнопку “Manual” в панели управления, чтобы изолировать DPG от блока записи. • DSD, которые вы хотите опросить, должны быть “выбраны” (“Зеленые DSD”). Смотрите Look (страница 15-31).

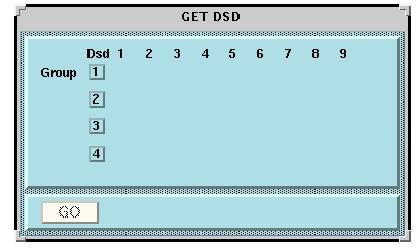

Нажмите на кнопку GET DSD. Появится окно диалога, показывающее текущее выбранные DSD.

VE416

Кнопки функций

15-40

Январь 2002

15

Если это требуется, дважды нажмите на DSD, которые вы не хотите опрашивать (неиспользованные DSD показаны в виде серых бриллиантов). Нажмите на кнопку GO. В результате, в панели состояния главного окна появится сообщение “Transmission in progress”

По мере того, как параметры вибратора получают на DPG, они изображаются в панели результатов. (Смотрите ниже: Результаты функции GET DSD). Более подробную информацию о параметрах DSD, смотрите также в VE416 Приложение к путеводителю по курсам. Выполнение функции закончено при появлении в панели состояния сообщения “Complete DSD answer”.

Руководство пользователя Том 1

Кнопки функций

0311401

15-41

15

• Результаты функции GET DSD

В панели результатов появляются следующие параметры вибратора, когда выполняется функция GET DSD для выбранных DSD. Сверху вниз:

Header (== Vibrators Parameters VE416 VX. Y DD/MM/ YYYY HH:MM:SS===)

и, для каждого DSD:

DSD address (>>>>>>> VIBRATOR 1,1 PARAMETERS <<<<<<<) Identification Result And Level

Identification Table

Серия предварительно заданных макро-инструкций, используемых для генерирования последовательности задач во время идентификации.

Masses and Forces

(значения массы и усилия вибратора)

MASS_mass

Масса реакционной массы (100 до 32767 кг)

BASE_mass

Масса базовой плиты (100 до 32767 кг)

HOLD_DOWN

Удерживающее усилие (1000 до 327670 dN)

HYD_FORCE

Максимальная гидравлическая сила (1000 до 327670 dN)

V_LVDT_RATED_STROK E

Активная часть хода LVDT, в процентах

M_LVDT_RATED_STROK E

Активная часть хода LVDT, в процентах

Polarities

(в зависимости от коммутации)

VALVE LVDT

положительная (+) или отрицательная (-)

MASS LVDT

положительная (+) или отрицательная (-)

SERVO

положительная (+) или отрицательная (-) (для тока датчика момента)

Binary Gains

(усиление, применяемое к датчикам до цифрового преобразования)

MASS_ACC

Усиление ускорения массы (1 до 128)

BASE_ACC

Усиление ускорения базовой плиты (1 до 128)

MASS_VEL

Усиление скорости массы (1 до 128)

BASE_VEL

Усиление скорости базовой плиты (1 до 128)

VALVE_LVDT

Усиление датчика местоположения клапана

VE416

Кнопки функций

15-42

Январь 2002

15

MASS_LVDT

Усиление датчика положения массы

Accelerometers

(вводится оператором)

MASS AVS TYPE P

тип AVS на реакционной массе

“Yes”: AVS_P (усиление: 0.25) “No”: AVS, normal (усиление: 1)

BASE AVS TYPE P

тип AVS на базовой плите

“Yes”: AVS_P

“No”: normal AVS

Short Control MASS_GAIN

обратное усиление конечной массы

VALVE_GAIN

обратное усиление конечного клапана

Offsets MASS

Смещение линейно-регулируемого дифференциального трансформатора реакционной массы (не должно превышать + или - 0.0500)

VALVE

Смещение LVDT главного клапана (не должно превышать + или -0.0500)

TORQUE

Ток датчика момента (не должно превышать + или -0.0500)

Pilot & Spool SERVO_GAIN

статическое усиление, нормированное значение

SERVO_CUT_FRE

собственная угловая частота, нормированное значение

SERVO-DAMPING

коэффициент затухания, нормированное значение

VALVE_EXT_PAR

тонкая настройка для передаточной функции вспом. клапан - катушка

M_LVDT_GAIN B_M_RATIO POS_PRESSURE OIL_COMPR

Сжимаемость гидравлического масла (Н/м)

VISCOSITY

Вязкость гидравлического масла (NS/m)

OIL_LEAKAGE

утечка из камеры поршня

SPOOL_GAIN

“поток масла/положение клапана ” отношение, нормированное значение

Full Servo Parameters Excitation ponderation

Скорость обратной связи контрольного цикла (0 до 1)

SERVO INPUT

Тип сервоконтроля (Фильтрованный или исходный)

Руководство пользователя Том 1

Кнопки функций

0311401

15-43

15

Set DSD

Эта функция используется для загрузки параметров типа свипа с DPG на заданные вами DSD. Эти параметры считываются из таблицы, содержащей все типы регистрации (ACQ#), существующие в среде DPG. Они требуются в DSD для генерирования соответствующих виброисточников. Предварительные условия:

• Если вы еще не сделали, нажмите на кнопку “Manual” в панели управления чтобы изолировать DPG от блока записи. • DSD, на которые вы хотите загрузить параметры типа, должны быть “выбраны” (“Зеленые DSD”). Смотрите Look (страница 15-31).

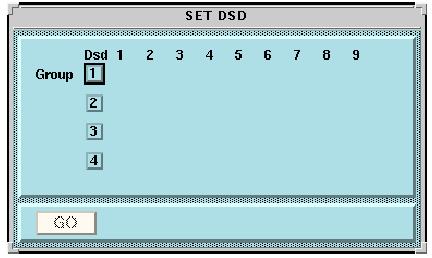

Нажмите на кнопку SET DSD в панели управления. Появляется окно диалога, показывающее текуще выбранное DSD.

Если требуется, дважды нажмите на DSD, которые вы не хотите устанавливать (неиспользованные DSD показаны в виде серых бриллиантов).

AUTO LEVEL

Yes или No (с или без нижних пределов уровня привода), если AUTO LEVEL = Yes:

Min HIGH

DRIVE

Минимальный высокий уровень привода, в процентах

Min LOW

DRIVE

Минимальный низкий уровень привода, в процентах

VE416

Кнопки функций

15-44

Январь 2002

15

Нажмите на кнопку GO. В панели состояния появится сообщение “Radio transmission in progress”, означающий выполнение функции.

Для типов свипа, использующие случайный закон, некоторые параметры необходимо рассчитывать. Конец расчета обозначается сообщением “Random parameters init“.

Если например, DPG не удается получить ответ с DSD1.1, появится предупреждение “Error : no answer from DSD1.1” и цвет соответствующей флаговой кнопки изменится с зеленого на серый. После выполнения функции SET DSD, в панели состояния появится сообщение “Complete DSD answer”.

ПРЕДУПРЕЖДЕНИЕ

Некоторые ошибки в задании Базового типа (Basic Type) не будут обнаружены, пока вы не запустите функцию SET DSD, поскольку только DSD могут обнаружить такие ошибки. Например, несоответствие между параметрами “Notch Filter” и “Taper” вызовет появление сообщения в панели состояния “Taper overlap Error, Notch not inserted!”.
