Руководство пользователя (стр. 43 )

Log

Окно установки Shooting

11-18

Январь 2002

11

SPS, Sercel условился, что при вводе нуля как типа процедуры, значение данное в колонке Point Code файла SPS Source будет использоваться для задания реального типа используемого процесса.

По этой причине, рекомендуется чтобы при загрузке SPS файлов, была принята последовательность: Receiver, Source и Relation (алфавитный порядок - R, S, X).

ПРИМЕЧАНИЕ: Очевидно, это окно должно быть установлено до попытки загрузить файл SPS IN. При нажатии на APPLY сохраняются и активируются введенные значения. Параметры Shooting будут использоваться при генерировании абсолютной расстановки (в главном окне LINE) и таблицы операций (в главном окне OPERATION) из файла “Relation” SPS, который можно просматривать в панели Result. Смотрите Media View (страница 11-35).

Руководство пользователя Том 1

Окно установки Text List

0311401

11-19

11

Окно установки Text List

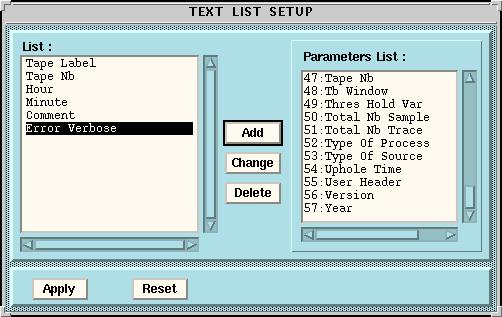

Файл типа SPS-T, как это происходит для 408UL, позволяет выводить разнообразные текстовые данные, но точное содержание должно задаваться пользователем, поскольку нет значений по умолчанию. Это можно осуществлять в окне Text List Setup. Большинство параметров, хранящихся в исходном рапорте оператора могут быть выбраны и добавлены к списку текста. Смотрите глоссарий ниже. Также более подробную информацию смотрите в Главе 13.

• Начиная с чистого листа в верхней панели: - Если требуется, нажмите кнопку "DELETE", чтобы очистить окно списка "LIST".

- Нажмите на окне списка "PARAMETERS LIST" чтобы выбрать желаемый параметр. (Смотрите ГЛОССАРИЙ ниже).

• Нажмите ADD. В результате, выбранный параметр будет добавлен в окно списка "LIST". Похожим образом, добавьте все необходимые параметры.

Log

Окно установки Text List

11-20

Январь 2002

11

• Кнопка "CHANGE" позволяет вам заменить пункт, выделенный в окне списка "LIST" на выделенный в окне списка "PARAMETERS LIST". • Как только вы сделали необходимый выбор в верхней панели, нажмите “APPLY”. В результате, сохранится текстовая установка. Она будет использоваться для генерирования текстового файла SPS вместе с рапортом оператора в окне LOG VIEW. Смотрите Просмотр базы данных (страница 11-31).

Параметр

Описание

Acq Length

000 до 128000 мс

Auto Corr Peak Time

Используется для сдвига пика корреляции, записываемого на две вспомогательные трассы.

Aux Nb trace

1 до 12

Aux Corr Descriptor

Задает тип выполняемой обработки (например a1*a1 для автокорреляции Aux 1).

Cog State

Качество центра тяжести источника.

Comment

Комментарии из главного окна OPERATION, вводимые используя кнопку COMMENTS.

Dead seismic chan - nels

Обнуляемые на ленте трассы.

Dump Stacking Fold

1 до 32. Теоретическое число суммарных разрезов в ПВ.

Eff Stacking Fold

Эффективная кратность суммирования в ПВ.

Error Verbose

Пояснение ошибок.

File Nb

Номер файла записи на ленте.

Hist Editing Type

Обнуление или обрезание

Hist Range

0 до 36 дБ. Параметр редактирования шума (режим Historic).

Hist Taper Length

2n (где n выбирается от 0 до 8) представляет собой число отсчетов, соответствующих длине окна краевого сглаживания линейно-переменного до и после окна обнуления, когда выбрана опция "ZEROING" для параметра "Editing type".

Hist Threshold Init Val - ue

Значение инициализации для всех порогов редактирования шума и типов порогов во всех окнах каждого канала, для типа редактирования шума "Historic noise elimination”.

Hist Zeroing Length

(1 до 500 мс). Длина окна обнуления, когда отсчет превышает порог редактирования, при выбранной опции "zeroing" для параметра "Editing type".

Hour

Время записи (час)

Invest Length

1000 до 128O000 мс

Julian Day

1 до 366

Руководство пользователя Том 1

Окно установки Text List

0311401

11-21

11

Live Seis Channels

Активные трассы

Low Trace Percent

Критерий определения низкоамплитудных каналов. Если процентное содержание, соответствующее числу отсчетов, которые ниже чем значение параметра "Low trace value" превышает этот предел, то трасса считается "low" в панели "Results". Если трасса "low", то редактирование порога не выполняется в конце свипа.

Low Trace Value

Верхняя граница "Low" выявления канала. Если отсчет канала меньше или равен этому пределу, то для соответствующего канала запускается процедура Low-channel.

Low Noisy Verbose

Пояснения к Низкоамплитудным/Шумным трассам

Max Time Value Ver - bose

Время максимального значения отсчета каждой трассы

Max of Max Seis char

Максимальный отсчет всех сейсмических трасс в записи, в формате IEEE с плавающей запятой.

Max of Max Aux char

Максимальный отсчет всех вспомогательных трасс в записи, в формате IEEE с плавающей запятой.

Minutes

Время записи (минуты)

Nb of Dead Seis Channels

1 до 2400

Nb of live Seis Chan - nels

1 до 2400

Nb of windows

Число окон редактирования шума. При активированной функции подавления шума, длительность регистрации может быть разделена на одно или несколько окон (1 до 64). При использовании опции подавления шума "Diversity Stack" и опции обработки "Correlation Before Stack", используется одно окно.

Noise Elimination Type

нет

Noise Tr percent

Критерий обнаружения шумных каналов. Если процентное содержание, соответствующее числу обнуленных или обрезанных отсчетов (процентное содержание, рассчитанное по отношению к длительности регистрации), превышает значение этого параметра, то трасса считается шумной. Соответствующий номер трассы просто отражается в панели "Results" и в рапорте оператора. Никаких дальнейших действий не предпринимается (т. е. имеет место нормальное редактирование порога).

Pattern

Полное описание всех приемников, в порядке, заданном в окне диалога LINE CONNECTION для формирования линии.

Pilot Length

1000 до 128000 мс

Sample Rate

Шаг дискретизации (мс)

Second

Время записи (секунды)

Seis Nb Trace

1 до 2400

Log

Окно установки Text List

11-22

Январь 2002

11

Shot Nb

Номер пункта взрыва или пункта вибрирования

Source Nb

Номер источника, соответствующий записи

Source On Aux Nb Sfl

Наименьший номер линии в расстановке; задает начало отсчета расстановки (вместе с SFN).

Sfn

Наименьший номер положения приема в расстановке; задает начало отсчета расстановки (вместе с SFL).

Spread Nb Spread Type

Настраиваемая расстановка или абсолютная расстановка

Sweep Length

1мс

Tape Label

(ASCII)

Tape Nb

(1 до 9999)

Tb Window

Окно отметки момента, во время которого система ждет генерирования ОМ, идущая за командой подрыва

Thres Hold Var

Постоянная или переменная

Total Nb sample

Общее число сейсмических отсчетов, передаваемых в блоке

Total Nb Trace

1 до 2412

Type of Process

Нет операций Суммирование Корреляция после суммирования Корреляция до суммирования Нет операций Нет операций Нет операций

Type of source

Импульсный или вибрационный источник

Uphole Time User Header

Содержание заголовка пользователя SEGD

Version

Версия ПО

Year

Дата записи (год)

Руководство пользователя Том 1

Окно установки Void File

0311401

11-23

11

Окно установки Void File

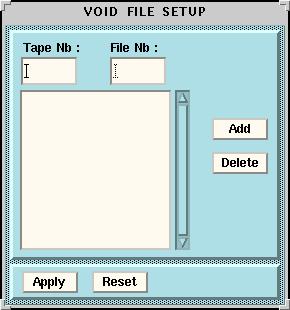

При выборе “Void File” из меню Setup откроется окно диалога, используемое для установки списка файлов (данных сейсмических записей) про которые известно, что они некорректные, если они есть, и которые должны быть опущены из файла SPS OUT.

• Tape Number: Допустимый диапазон: 0 до 9999. • File Number: Допустимый диапазон: 0 до

Введите требуемые номера полевых лент (Field Tape Numbers) и полевой записи (Field Record Numbers) в соответствующие текстовые окна, для задания отбрасываемых файлов, затем нажмите ADD или CHANGE или DELETE, как требуется, чтобы изменить список.

• Нажмите APPLY чтобы сохранить и активировать список.

Log

Log View

11-24

Январь 2002

11

Log View (просмотр рапорта)

В этом разделе: • Обзор (страница 11-24) • Экспорт рапорта оператора (страница 11-25) • Экспорт статуса данных DPG (страница 11-26) • Экспорт результатов центра тяжести источника (страница 11-28) • Экспорт исторических данных позиций приемников (страница 11-29)

Обзор

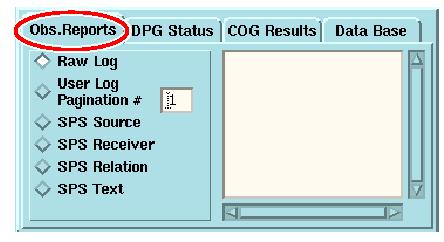

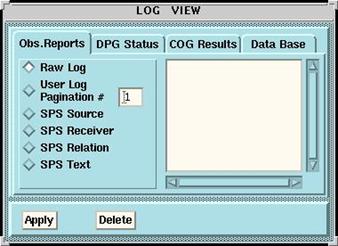

При нажатии на LOG VIEW откроется окно, в котором показывается список доступных рапортов. Каждый день автоматически создается новый файл. Всего три категории данных, каждый со своим собственным файлом рапорта.

- Рапорта оператора. - Сообщения о статусе контроля качества, переданные вибраторами. - Информация по качеству и позиции в каждой группе приемников, используемых при работах.

Имена файлов назначаются системой 408UL и не могут вручную подменяться. Для всех файлов рапорта суффиксом является день по юлианскому календарю. (Запомните, что - это просто другой

Руководство пользователя Том 1

Log View

0311401

11-25

11

способ представления даты, где 1 Января = 001 и, по крайней мере в не високосный год, Декабрь 31 = 365).

Экспорт рапорта оператора

Вы можете загружать рапорт оператора в главное окно в одном из трех форматах:

• Raw(исходный): все доступные параметры даны в списке в том порядке и формате, который используется HCI. (В результате, исходные файлы могут с легкостью достигать нескольких мегабайт). Это вам позволит использовать программное обеспечение Processing Support для интерпретации данных рапорта. • User log (рапорт пользователя): (т. е. с разбивкой) Предназначен для использования когда требуется вывод рапорта на принтер. Формат полностью задается оператором, используя специфичный параметр Pagination Type. При нажатии на кнопку Apply, система передаст в главное окно LOG только заданные параметры. Типы разбивки генерируются с использованием меню Setup. Смотрите Окно установки Page Setting Type (страница 11-8).

• SPS: Экспортируются только выбранные из совокупности параметры, на этот раз на основании требований соответствующего файла SPS (Source/Receiver/Relation/Text, выбранного при активации соответствующей кнопки). Для файлов S & R, координаты источника и приемника включены, при их наличии.
