Руководство пользователя (стр. 6 )

0311401

4-1

Глава

408UL Руководство пользователя

Том 1

4 Line

Эта глава описывает приложение Line

Эта глава включает следующие разделы:

• Основное окно(стр. 4-2) • Просмотр топографии расстановки (стр. 4-5) • Просмотр цифровых результатов (стр. 4-18) • Просмотр графических результатов (стр. 4-20) • Окно установок съёмки(survey)(стр. 4-21) • Окно установок схемы расположения(layout)(стр 4-28) • Окно установок расстановки(Spread)(стр 4-38) • Окно установок предпочтений (стр. 4-44) • Advanced layouts (стр 4-50) • Работа с модулями FDU3C(стр. 4-56) • Работа с модулями LRU(стр. 4-61) • Радио или сдвоенная телеметрия (стр. 4-73) • Управление радиосекциями (стр. 4-84) • Функции тестирования (стр. 4-91) • Проверка линии (стр. 4-99) • FTMU/FTSU Line dispatching (CMXL) (стр 4-104)

Line

Основное окно

4-2

Январь 2002

4

Основное окно

Обеспечивает доступ ко всем функциям тестирования, а также к функциям необходимым для управления сейсмической расстановкой. Основное окно дает графическое или цифровое представление всего полевого оборудования подсоединённого к центральному модулю, вместе с результатами полевых и инструментальных тестов. Выборочное цветное кодирование, используется для обозначения проблем, которые могут отображать качество пришедших данных. Параметры линий и расстановки задаются посредством меню Setup.

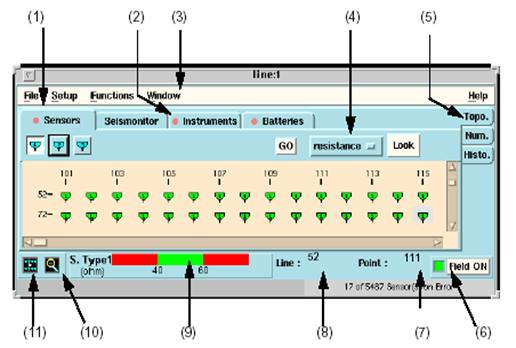

(1) Используйте закладку для переключения между доступными типами представлений. (2) Красный индикатор появляется на закладке при приходе каких-либо ошибок в ассоциированном с ними типе представления.

.

Руководство пользователя Том. 1

Основное окно

0311401

4-3

4

(3)  Команда Window позволит Вами открыть копию основного окна LINE. В этом окне Вы можете выбрать различные типы представления. Курсор и выборка могут быть синхронизированы во всех копиях окна, используя Окно установки Preferences (стр. 4-44), но Вы можете укрупнить различные части на каждой копии.

(4) Эта опциональная кнопка используется для выбора типа теста, запускаемого при нажатии кнопки GO или типа просматриваемых результатов тестирования.

(5) Используйте эту закладку для переключения между топографическим и цифровым типом представления расстановки. Детальнее см. Topographic view (стр. 4-5).

(6) Используйте эту кнопку для включения/выключения питания в линиях.

(7) Счётчик показывающий количество неисправных элементов и количество обнаруженных элементов.

(8) Расположение курсора мыши внутри графической панели. (9)  Legend: показывает программируемые пределы для результатов QC. С курсором мыши оставленным на любом элементе топографического типа представления расстановки (Sensors/ Seismonitor/Instrument/Batteries) появляющаяся этикетка идентифицирует элемент и соответствующие результаты QC(контроля качества) если они доступны, в зависимости от выбора сделанного опциональной кнопкой теста. Соответствующая легенда автоматически появляется при появлении этикетки. При топографическом типе представления расстановки, тестируемые элементы зелёные, если находятся в пределах, в противном случае красные или голубые. Лимиты для тестирования геофонов перестраиваются при помощи меню Survey Setup(используя кнопку Apply Sensors).

(10) Zoom out кнопка: восстанавливает предыдущий коэффициент увеличения.

.

Line

Главное окно

4-4

Январь 2002

4

(11) View All кнопка: удаляет увеличение.

Zooming: С курсором мыши где-нибудь на графической панели,

Нажмите левую кнопку мыши. Медленно перемещайте курсор в любом направлении. В этом случае появляется эластичная рамка, которая будет увеличиваться, пока Вы не остановите перемещение курсора. Отпустите кнопку мыши. В результате, часть расстановки заключённая в этой эластичной рамке, займет всю панель.

Замечание: Статусные сообщения от полевого оборудования не появляются в основном окне. Они выводятся в стандартном окне Mail Box tool.

См. Окно Survey setup (стр 4-21) для описания расстановки и Окно Layout setup (стр 4-28) для создания маркеров. Как только линия включается, все подсоединённое полевое оборудование становится работающим и появляется в основном окне. FDU могут быть в одном из двух состояний: acquisition –сбор данных (сейсмомониторинг или запись) или field update (в процессе тестирования). В результате база данных непрерывно обновляется. Сразу после включения питания линии, все FDU находятся в режиме field update(пока не определены маркеры). В результате выполняются и выводятся полевые тесты сопротивления, наклона и утечек. В то время как активные FDU принимают данные во время наблюдения, все пассивные находятся в режиме полевого обновления(field update) и их состояние непрерывно обновляется на экране, если они находятся на линиях, не вовлечённых в наблюдение. Вы можете сразу увидеть, если какое-либо дополнительное оборудование на этих линиях будет подсоединено, или какие-либо геофоны или кабели сломаны. Любое сломанное оборудование, включая кабели, показывается красным. Разъёмы показываются тоже, после того как информация о звене записывается в каждый FDU во время калибровки на TMS408.

Руководство пользователя Том. 1

Топографический просмотр

0311401

4-5

4

Топографический тип представления расстановки

В этом разделе: • Основные понятия(стр. 4-5) • Просмотр геофонов(стр. 4-7) • Сейсмомонитор(стр. 4-8) • Просмотр инструментов(стр. 4-10) • Просмотр батарей(стр. 4-11) • Работа с графическим окном(стр. 4-12)

Основные понятия

Щелчок на этикетку Topo. выводит на дисплей результаты обновления информации о расстановке, в графической форме. Этикетки в левом верхнем углу графической панели позволят Вам выбрать тип выводимой на дисплей информации: - Информация о съёмке("Sensors"). - Информация о полевом оборудовании("Instruments" и "Battery").

Line

Топографический просмотр

4-6

Январь 2002

4

- Уровень полевых шумов ("Seismonitor"). Чтобы выбрать установки оборудования, в графической панели см.To select units (стр 4-13).

В типах представления расстановки Sensors и Instruments, имеются кнопки позволяющие высветить или затушевать определённые элементы, для лучшей разборчивости.

Когда новое полевое оборудование не выставлено, оно не появится в панели топографического типа представления расстановки, пока она не сформируется вновь. Если расстановка остаётся той же, для следующего срабатывания (shots, VP), в непрерывном режиме, формирование расстановки не выполняется, так что любое новое поставленное оборудование не будет видно, пока вы не запрограммируете Look между VP в основном окне Operation (используя меню Look Props). Если в меню Look Props выбраны какие-либо тесты, они также выполнятся. Отметьте простое установление задержки (Delay) между двумя отработками (shots или VPs), во время выполнения функции Look. Опциональная кнопка в правом верхнем углу позволит Вам выбрать тип данных QC просматриваемых в графической панели.

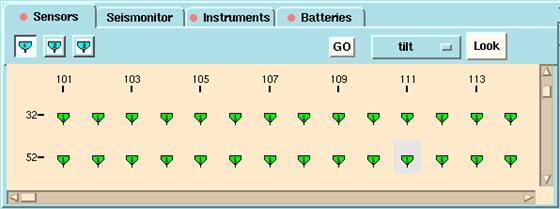

Щелчок по кнопке GO в Sensors и Instruments видах, запустит выбранные тесты QC на выбранном оборудовании. (Если выбранного оборудования нет, тест выполняется для всей расстановки). Это очистит базу данных результатов тестов, и оборудование показывается голубым цветом, пока тесты не выполнятся и новые результаты станут доступны. Кнопка GO предоставляет сокращённую команду для функций тестирования, доступных при выборе Functions, затем Tests строки меню. См. такжеTest functions (стр. 4-91). При запуске функции теста на любом оборудовании, серый фон, появившийся на

Руководство пользователя Том. 1

Топографический просмотр

0311401

4-7

4

оборудовании в графическом типе панели, означает, что оборудование в процессе работы. Какой бы тип информации не выводился на экран, другие результаты доступны при щелчке. Чтобы увидеть или спрятать оси расстановки, установить доступность появляющихся этикеток и установить задержку появления последних, используйте Окно Preferences setup (стр 4-44).

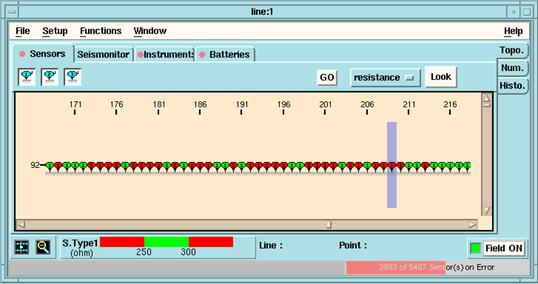

Тип представления панели для просмотра геофонов

Этот тип представляет проекцию топографических пикетов и тип каналов в расстановке.

.

Вы можете видеть или «спрятать» каждый из типа каналов в расстановке, используя соответствующую кнопку. (номер типа канала обозначен внутри иконки).

Цвет каждой иконки канала зависит от пределов запрограммированных для полевых тестов выбранных используя опциональную кнопку в правом верхнем углу(Resistance, Tilt, Noise, Leakage). Чтобы поменять пределы для полевых тестов, см. Sensor (стр 4-26) в описании The Survey setup window. Иконка канала в графической панели просмотра бывает: • Зелёной если результаты тестов в пределах.

Line

Топографический просмотр

4-8

Январь 2002

4

• Красной, если результаты тестов вне пределов. • Голубой если канал не тестирован.

Любой молчащий канал просматривается как голубой крест(канал не обнаружен). Кнопка Look идентифицирует подсоединённое оборудование и запускает полевые тесты выбранные в Меню Look Properties Setup (стр. 4-49). См. также Field tests (стр 4-95).

Сейсмомонитор

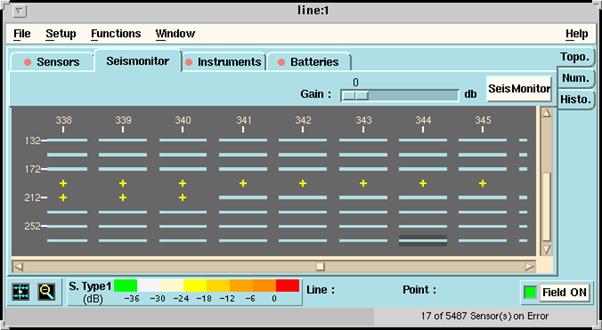

Эта этикетка позволит вам увидеть входной сигнал на канале, что информативнее, чем просмотр типа канала. Показывается активная расстановка:

• Активные каналы видны как зелёные прямоугольники, • Мертвые каналы видны как красные прямоугольники, • Молчащие каналы видны как тусклые голубые прямоугольники, • Пикеты определённые с отсутствующими каналами видны как жёлтые кресты

.

Руководство пользователя Том.1

Топографический просмотр

0311401

4-9

4

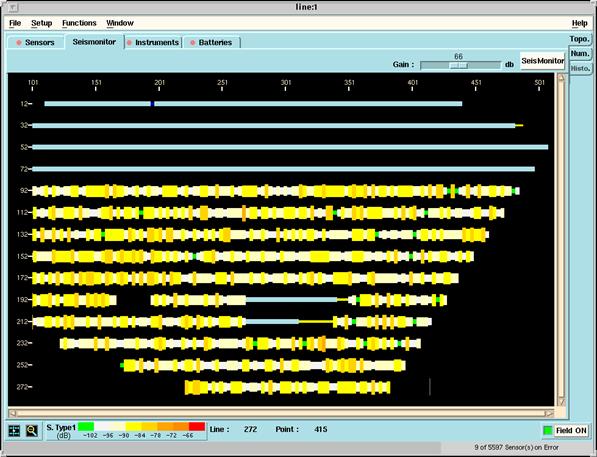

Когда кнопка Seismonitor активирована, Вы видите в реальном времени мониторинг шумов: уровень на каждом канале представлен восьмибайтной шкалой с шагами по 6-dB и цветом (от зелёного до красного) каждой иконки канала, зависящим от усиления выбранного для Seismonitor. Красный цвет корреспондируется с наивысшим сигналом в этом уровне шкалы.

Усиление сейсмомонитора применяется для сейсмических и вспомогательных трасс.

Используется для выбора усиления сейсмомонитора.

Эта шкала устанавливается самостоятельно в соответствии с выбранным усилением.
