Руководство пользователя (стр. 62 )

Руководство пользователя Том 1

Кнопки функций

0311401

15-51

15

>>>>>>>>>> VIBRATOR X. X QC DATA <<<<<<<<< : QC Data from DSDX. X

Затем, в зависимости от режима расчета (Во временной или частотной области) выбираемых в Окне установки QC Limits setup (страница 15-24), будут сообщаться следующие данные:

• Во временной области Данные рассчитываются каждые 500 мс, максимум 128 отсчетов:

• В частотной области Данные рассчитываются при частотах 10, 20, 30,Гц (кратное 10).

• Перегрузки Если замечена перегрузка во время расчета данных, о ней сообщается в конце соответствующей строки. Перегрузки могут быть 5 типов:

Time(s)

с 0.5 с до 64 с, с инкрементом: 0.5 с

Phase (d)

Фазовая погрешность, в градусах между опорным сигналом DSD и сигналом усилия

Distor (%)

Среднее общее искажение сигнала усилия выше 500 мс

G. force (%)

Амплитуда фундаментального сигнала усилия в процентах. 100% означает, что он в 0.9 раз выше нижних значений пикового усилия и удерживающей силы.

G. Visc

Вязкость грунта (0 до 255)

G. Stiff

Жесткость грунта (0 до 255)

Overloads

если имеется перегрузка (смотрите ниже).

Frequency (Hz)

Частота свипа, для которой рассчитываются данные.

Phase (d)

Фазовая погрешность в градусах, тоже что и выше.

G. Force (%)

Фундаментальное значение амплитуды или сигнала усилия, тоже что и выше.

Overloads

если имеется перегрузка (смотрите ниже).

Over. F

Исходное усилие на грунт достигает удерживаемого веса

Over. P

Рассчитанное давление достигает максимального гидравлического давления

Over.

M

Перемещение массы достигает границ

Over.

V

Позиция катушки клапана превышает используемый ход

Over.

E

Ток датчика момента, рассчитанный, превышает максимально допустимый ток

VE416

Кнопки функций

15-52

Январь 2002

15

Normal Acquisition

Эта функция используется для выбора DSD, который вы хотите использовать в режиме нормальной регистрации. DSD можно выбирать только из списка выбранных DSD. В режиме Normal Acquisition, DPG ожидает команды подрыва с 408UL, так что он может генерировать и отправлять Отметку момента на нужные DSD.

• Предварительные условия

• Если вы еще не сделали, нажмите на кнопку “Manual” в панели управления, чтобы изолировать DPG от 408UL. • DSD, которые вы хотите использовать, должны быть “выбраны” (“Зеленые DSD”). Смотрите Look (страница 15-31).

• Выполнение нормальной регистрации с 408UL

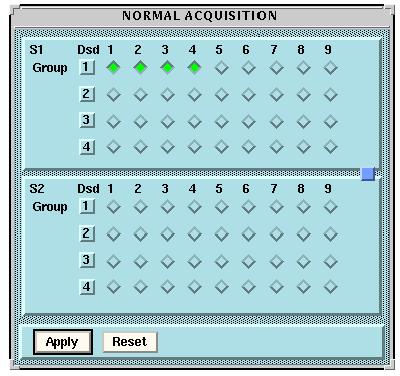

• Нажмите на кнопку функций Normal Acq.... Появится окно диалога, в котором показаны текуще выбранные DSD как в верхней панели (источник 1) так и в нижней панели (источник 2).

Руководство пользователя Том 1

Кнопки функций

0311401

15-53

15

ПРИМЕЧАНИЯ: - при нажатии на кнопку “Normal Acq”, в панели “Results” появится наиболее поздний статус нормальной регистрации выбранных DSD (если файл результатов не пустой).

- Описание кодов состояния, смотрите в Коды состояния DPG/DSD на странице 15-65.

• Если требуется, нажмите на DSD, которые вы не хотите использовать (неиспользованные DSD показывают в виде серых бриллиантов). • Нажмите APPLY только, если вы изменили изначальный выбор (который показан при открытии окна диалога). • Когда вы готовы к нормальной регистрации, нажмите на кнопку “Auto”, в панели управления главного окна, чтобы разрешить DPG получать команду подрыва с 408UL.

Сообщение о результатах появится в панели “Results” в конце каждой регистрации. При двойном нажатии на сообщение о результатах откроется вторичное окно, показывающее сообщения состояния DGP и DSD. Результаты (или “в реальном времени (Real-Time)” или “статистические (Statistical)”) изображаются в виде численных значений или гистограмм. Смотрите Просмотр на странице 15-3.

VE416

Результаты Нормальной регистрации

15-54

Январь 2002

15

Результаты Нормальной регистрации

В этом разделе: • Обзор (страница 15-54) • Пример из четырех регистраций и трех DSD (страница 15-54) • При активированной кнопке Real-Time (страница 15-57) • При активированной кнопке Statistics (страница 15-58)

Обзор

После каждой регистрации, данные состояния отправляются с DSD на DPG. DSD передают данные их состояния (т. е. одно или более сообщение о состоянии, соответствующее одному или более выполненным свипам), по очереди, в соответствии со следующей схемой.

Пример из четырех регистраций и трех DSD

После acq#1, DSD1.1 посылает сообщение о состоянии, генерируемом этой регистрацией. После acq#2, DSD1.2 посылает два сообщения о состоянии. Первое отображает acq#1, второе - acq#2. После acq#3, DSD1.3 посылает три сообщения о состоянии. Первое отображает acq#1, второе отображает - acq#2, третье - acq#3. После acq#4, DSD1.1 посылает три сообщения о состоянии. Первое отображает acq#2, второе отображает acq#3, третье - acq#4. и т. д. При получении сообщения о статусе DSD, DPG проверяет чтобы: - требуемые свипы были выполнены успешно, в противном случае “no T0 rec” получено сообщение.

Руководство пользователя Том 1

Результаты Нормальной регистрации

0311401

15-55

15

- пределы контроля качества не были превышены, в противном случае появляется “status = 18" и может появиться предупреждение (смотрите ниже информацию о кнопку “Limits”). - Максимальное смещение часов между DPG и DSD не превышено, в противном случае появляется код статуса DSD = 19 и сообщение об ошибке, как показано ниже:

TIMING ERROR DPG / DSD1.1 VP#2 ST#1 Delta time : 265 micro seconds (Max : 226 micro seconds)

Таким образом, следующие данные сохраняются в файле журнала DPG и изображаются в панели “Results” в конце каждой регистрации или после нажатия кнопки “Normal Acq”:

• Сообщение о статусе DPG

Заголовок:

=====NORMAL OPERATION VE416 VX. Y DD/MM/YYYY HH:MM:SS=====

Затем слева направо (пример):

M#

Внутренний счетчик (“Магическое” число), используемый для связи сообщений состояния DSD (которые могут быть отложены) с соответствующим ПВ. Этот номер появляется только в реальном времени в панели результатов (он не сохраняется в файле результатов)..

SQ#1

Тип цикла # (безотносительно SN388)

VP# 1/0

Источник ПВ (s1/s2)

SL# 10.5/15.5

Номер линии источника 1/2

SN# 100.5/

100.5

Номер приемника Источника 1/2

ST# 1

Порядок суммирования #

A# 1

Тип регистрации #

DPG s: 1

Код состояния DPG

VE416 VX. Y

Версия программного обеспечения системы

dd/mm/yyyy

Текущая дата

hh:mm:ss

Текущее время

VE416

Результаты Нормальной регистрации

15-56

Январь 2002

15

• Сообщения о статусе DSD

Сообщение о статусе в частотной области, слева направо:

В сообщении состояния во временной области, слева направо, появляются те же параметры, что и в частотной области, кроме параметров в позициях 6, 8 и 10, которые заменяются на:

M#

Тоже, что и выше

V1,1

Адрес DSD (Group#, DSD#)

D:80%

Уровень привода

FPMVE

Условия перегрузки Пробел: нет

F : перегрузка усилия

P : перегрузка давления

M : перегрузка массы

V : перегрузка клапана

E: перегрузка возбуждения

.......: перегрузка не редактированная или документированная

S: 1

Код состояния DSD

P: 1, -5d

Средняя, Пиковая фазовая ошибка (в градусах)

@30Hz

Частота, на которой образуется пиковая фазовая ошибка

D: 0, 0%

Среднее, Пиковое искажение (в %)

@ 0Hz

противоречивый

F:75,80%

Среднее, Пиковое усилие на грунт (в %)

@20Hz

Частота, на которой образуется пиковое усилие на грунт

GV : 100/124/

175

Мин/Средние/макс значения вязкости грунта

GS : 155/178/

212

Мин/Средние/макс значения жесткости грунта

$xxGGA

Сообщение о позиции (GGA или GLL или $P, в соответствии со стандартом NMEA0183

@10.3s

Время пиковой фазовой погрешности

@12.0s

Время пикового искажения

@15.8s

Время пикового усилия на грунт

Руководство пользователя Том 1

Результаты Нормальной регистрации

0311401

15-57

15

При активированной кнопке Real-Time

Если изображение находится в режиме просмотра “Numeric”, кнопка опций в панели “Normal Acq. Results” позволяет вам выбирать параметры, которые вы хотите просматривать (Код состояния, Средняя фаза, и т. д.) для всех выбранных DSD. Если изображение находится в режиме “Graphic”, показываются гистограммы для следующих мгновенных и средних параметров:

Средняя фаза Пиковая фаза Среднее искажение Пиковое искажение Среднее усилие на грунт Пиковое усилие на грунт

(вместе с номером ПВ и номером регистрации). Используя Окно установки DSD Limits setup (страница 15-29), вы установите необходимые пороги тревоги для изображаемых значений.

• Мгновенные значения выводятся ЗЕЛЕНЫМ, если они ниже заданного предела и если код состояния 1 или 12, или ОРАНЖЕВЫМ если выше предела или код статуса 18. • Средние значения от последних 50 свипов выводятся ГОЛУБЫМИ, если они ниже заданного предела, или КРАСНЫМ если выше. • Если полученные коды статуса отличны от 1, 12 или 18, то значение кода состояния показано вместо гистограммы.
