Руководство пользователя (стр. 58 )

Руководство пользователя Том 1

Окно установки Basic Type setup

0311401

15-9

15

Вторая пара Ti, Fi задает конечное время первого сегмента (T2), частоту сигнала в этот момент времени - F2, и т. д. Вы должны по крайней мере задать две пары Ti, Fi (т. е. один частотный сегмент). Изменение амплитуды как функции времени линейно в каждом заданном сегменте. Амплитудные сегменты задаются следующим образом: Первая пара Tj, Aj (T1,A1) задает начальную амплитуду, таким образом: T1 = 0 с., A1 = начальная амплитуда. Вторая пара Tj, Aj задает конечное время первого сегмента (T2), амплитуда сигнала в этот момент времени - A2, и т. д. Вы должны задать по крайней мере две пары Tj, Aj (т. е. один амплитудный сегмент).

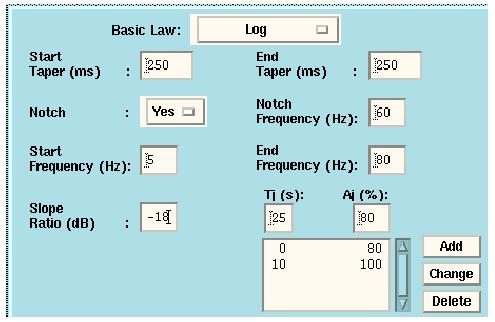

• Log

Изменение частоты как функции времени подчиняется логарифмическому закону. Этот закон изменения используется для компенсации нелинейного отклика среды (высокочастотное затухание). Линейные амплитудные сегменты могут задаваться следующим образом: Первая пара Tj, Aj (T1,A1) определяет начальную амплитуду, таким образом: T1 = 0 с, A1 = начальная амплитуда.

VE416

Окно установки Basic Type setup

15-10

Январь 2002

15

Вторая пара Tj, Aj задает конечное время первого сегмента (T2), амплитуда сигнала в этот момент времени - A2, и т. д. Вы должны по крайней мере задавать две пары Tj, Aj (т. е. один сегмент амплитуд).

• Log Deboost

Сигнал Log Deboost описывается теми же параметрами, что и параметры типа Log. Единственным отличием является то, что с помощью сигнала Log Deboost, 408UL сделает необходимые расчеты, чтобы формы частотного спектра выходных сигналов были теми же, что и для линейного свипа.

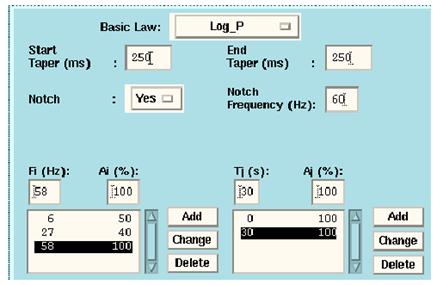

• Log-P

Изменение частоты как функции времени подчиняется логарифмическому закону внутри каждого заданного сегмента. В отличие от всех остальных синусоидальных сигналов, этот сигнал задается в частотной области (дается описание спектра вместо аналитического описания).

Руководство пользователя Том 1

Окно установки Basic Type setup

0311401

15-11

15

Каждая пара Fi, Ai задает линию спектра на частоте Fi с амплитудой Ai. Пары Fi, Ai даются в порядке возрастания частоты. Вы должны задать по меньшей мере две линии спектра. Линейные сегменты амплитуд могут задаваться следующим образом. Первая пара Tj, Aj (T1,A1) задает начальную амплитуду, где: T1 = 0 с, A1 = начальная амплитуда. Вторая пара Tj, Aj задает конечное время первого сегмента (T2), а амплитуда сигнала в этот момент времени - A2, и т. д. Вы должны задать по меньшей мере две пары tj, Aj (т. е. один сегмент амплитуды).

• Log-P Deboost

Сигнал Log-P Deboost описывается теми же параметрами, что и Log-P-типа. Единственное отличие заключается в том, что для сигнала Log-P Deboost, 408UL сделает необходимые расчеты, чтобы формы частотного спектра выходных сигналов были теми же, что и для линейного свипа.

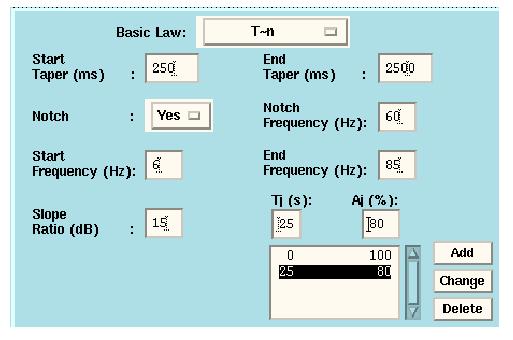

• Tn

VE416

Окно установки Basic Type setup

15-12

Январь 2002

15

Изменение частоты как функции времени экспоненциальное. Как и для типа LOG, Tn используется для компенсации нелинейного отклика грунта (высокочастотное затухание). Линейные сегменты амплитуд могут быть заданы следующим образом: Первая пара Tj, Aj (T1,A1) задает начальную амплитуду, где: T1 = 0 с, A1 = начальная амплитуда. Вторая пара Tj, Aj задает конечное время первого сегмента, а амплитуда сигнала в этот момент времени - A2 и т. д. Вы должны задать по крайней мере две пары Tj, Aj (т. е. один сегмент амплитуд).

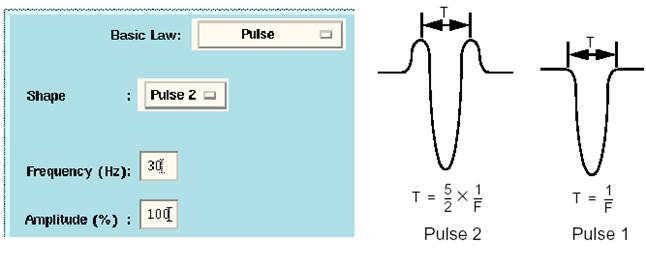

Сигналы импульсного типа

Необходимы два параметра для задания сигнала импульсного типа: - частота (F), - амплитуда.

Генерируется 1-секундный сигнал, пик импульса центрирован на 0.5 секундах.

- Для опции Pulse1, T = 1/F - Для опции Pulse2, T = 5/2 x 1/F

где T – ширина импульса в точке пересечения.

Руководство пользователя Том 1

Окно установки Basic Type setup

0311401

15-13

15

Форма волны Pulse1 - импульс. Форма волны Pulse2 – импульс с двухсторонними лепестками противоположной полярности и меньшей амплитуды. T включает двусторонние лопасти. Сигнал импульсного типа необходим для двух целей:

- Проверка полярности устройств системы. - При работе, импульсное отражение от неглубоких слоев в грунте.

Псевдослучайные сигналы

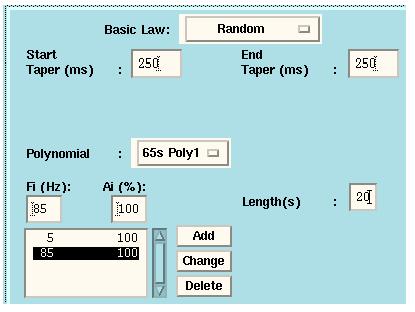

• Random

Только сигналы базового типа # 1 до # 4 (bas1 до bas4) могут быть псевдослучайного типа. Доступны следующие опции генератора полиномов: 65s poly1: первый полином с длиной цикла 65535-мс 65s poly2: второй полином с длиной цикла 65535-мс 8s poly1: первый полином с длиной цикла 8191-мс 8s poly2: второй полином с длиной цикла 8191-мс

VE416

Окно установки Basic Type setup

15-14

Январь 2002

15

Частотные сегменты задаются следующим образом: - Первая пара Fi, Ai задает начальную частоту (F1) и начальную амплитуду (A1). F1 должна быть 5, 7, 10, 14 или 20 Гц.

- Вторая пара Fi, Ai задает частоту (F2) и амплитуду (A2) сигнала в конце первого сегмента, и т. д. Вы должны по меньшей мере задать две пары Fi, Ai (т. е. один частотный сегмент).

• Random Deboost

Сигнал Random Deboost описывается теми же параметрами, что и сигнал типа Random. Единственное отличие заключается в том, что для сигнала Random Deboost, 408UL сделает необходимые расчеты, чтобы формы частотного спектра выходных сигналов были теми же, что и для линейного свипа

Как генерировать сигнал базового типа

Окно диалога “basic type” позволяет вам задавать до 16 различных сигналов базового типа.

• В верхней панели:

Кнопка опций “Basic Law” позволяет вам выбирать математическую функцию для базового сигнала. Нажмите эту кнопку и сделайте выбор в меню опций, которое появится. В Вслед за этим действием, обновляется список параметров в окне диалога, чтобы удовлетворять выбранной математической функции. Введите все требуемые параметры. Для сигналов синусоидального типа, видна кнопка опций Notch. Если вы выберите опцию “Yes”, появится дополнительное текстовое окно в котором вы можете ввести частоту режекции. Для сигналов импульсного типа кнопка опций Shape позволяет вам выбирать между типами Pulse1 и Pulse2. Для сигналов псевдослучайного типа кнопка опций Polynomial позволяет выбирать между 4 генераторами полиномов.

Руководство пользователя Том 1

Окно установки Basic Type setup

0311401

15-15

15

ПРИМЕЧАНИЕ: Базовый тип с нулевой амплитудой равносильно базовой задержке (Basic Delay).

• В нижней панели

Индексное окно “Nb” используется для ввода или изображения номера сигнала базового типа: например “15” относится к базовому сигналу #15 (“bas15” в окне списка). Окно текста “Label” используется для ввода или изображения метки более удобной для пользователя базового типа сигнала. Метка по умолчанию относится к математической функции, выбранной для базового сигнала. Окно списка показывает список задаваемых базовых сигналов (Nb & Label). Базовый сигнал #, показанный в текстовом окне “Nb” и задаваемый с помощью выбора параметров в верхней панели, добавляется в окно списка при нажатии на кнопку ADD (если он еще не задан). Нажмите на APPLY, чтобы сохранить новый Базовый тип. Никакие изменения в базовом типе, который используется в настоящее время, не будут активны, пока вы не используете функцию “Set DSD” для инициализации DSD. Если вы нажмете дважды на базовый тип в окне списка, то его характеристики появятся в верхней панели. Информацию о кнопках ADD, CHANGE, DELETE, APPLY и RESET, можно увидеть в меню Help (General topics).

VE416

Окно установки Sweep Type setup

15-16

Январь 2002

15

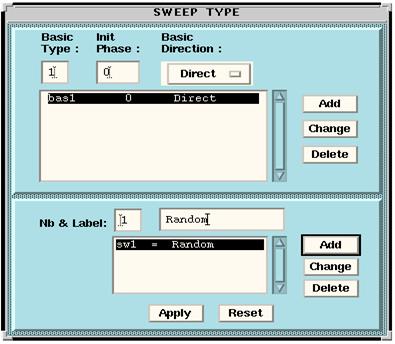

Окно установки Sweep Type setup

В этом разделе: • Установочные параметры Sweep Type (страница 15-16) • Как генерировать тип свипа (страница 15-17)

Установочные параметры Sweep Type

При выборе Sweep Type из меню Setup откроется окно диалога, которое позволяет вам связывать один или более Basic Types с типом свипа.

Параметр Sweep Type задает характеристики сигнала свипа. Он может состоять из не более чем 18 элементов, выполняемых в порядке, задаваемом в окне списка. Каждый элемент – это базовый сигнал или базовая задержка (т. е. базовый сигнал нулевой амплитуды). Вы можете задавать до 32 различных типов свипов.

Руководство пользователя Том 1

Окно установки Sweep Type setup

0311401

15-17

15

• Basic type

# 1 до # 16. Базовые типы задаются, используя Окно установки Basic Type setup (страница 15-5).

• Init Phase

- 180° до + 180°. Начальная фаза сигнала базового типа.

• Basic direction

Direct: направление от начальной частоты к конечной. Reverse: направление от конечной частоты к начальной.

Как генерировать тип свипа

Окно списка в нижней панели показывает список заданных типов свипа. Nb: Допустимый диапазон от 1 до 16. Окно индекса "Nb" используется для ввода или изображения номера типа свипа. Примеры: “1” относится к типу свипа # 1 (“sw1” в окне списка) “1-3” относится к типу свипа # 1, #2, #3 (“sw1”, “sw2”, “sw3” в окне списка) Label: до 16 ASCII символов. Окно текста "Label" используется для ввода или изображения более удобной пользователю метки для типа свипа. Метка по умолчанию дается в форме "sweep type #". Номер типа свипа, изображаемый в текстовом окне “Nb” и задаваемый с помощью выбранных параметров в верхней панели, добавляется в окно списка при нажатии на кнопку ADD (если он еще не задан). При нажатии на APPLY сохраняются типы свипа (Sweep Types). Никакие изменения, вносимые в текущий тип свипа не будут действительны, пока вы не используете функцию “Set DSD” для инициализации DSDs. Информацию по кнопкам ADD, CHANGE, DELETE, APPLY и RESET, вы найдете в меню Help (General topics).

VE416

Окно установки Acquisition Type setup

15-18

Январь 2002

15

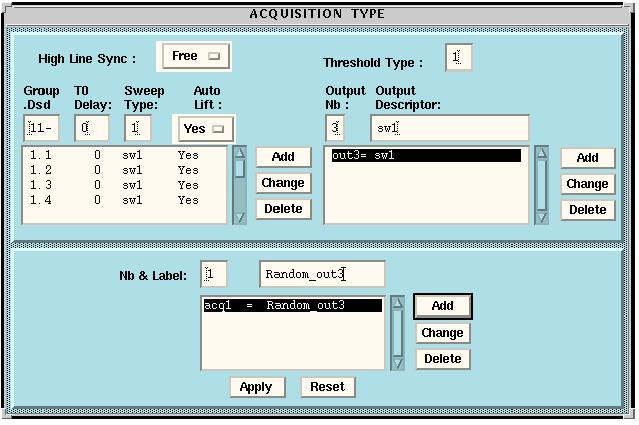

Окно установки Acquisition Type setup

В этом разделе: • Установочные параметры Acquisition Type (страница 15-18) • Как генерировать Acquisition Type Setup (страница 15-21)

Установочные параметры Acquisition Type setup

При выборе Acquisition Type из меню Setup откроется окно диалога, которое позволяет вам привязывать типы свипа к вибраторам. Тип регистрации относится к одному или более типам свипов (sw#), выполняемых несколькими заданными DSD, одной или более групп. Для каждого заданного DSD, должны быть заданы дополнительные параметры (данные, относящиеся к T0, автоподъем). Тип регистрации также подразумевает генерирование одного или более пилот-сигналов на DPG с целью взаимной корреляции.

Руководство пользователя Том 1

Окно установки Acquisition Type setup

0311401

15-19

15

• Group. Dsd

Используется для задания Группы # (1 до 4) и DSD # (1 до 9) вибраторов с которым связан тип регистрации (Acquisition type). Можно задавать до 36 DSD. Например, “11-22” или “1.1-2.2” относится к DSD1.1, DSD1.2,..., DSD1.9, DSD2.1 и DSD2.2.

• T0 Delay

Допустимый диапазон: -32 до +32 миллисекунд.

• Sweep type

Допустимый диапазон: 1 до 32. Типы свипа задаются используя

Окно установки Sweep Type setup (страница 15-16).

Например, “8” будет относится к типу свипа #8 (“sw8” в библиотеке свипов).

• Auto Lift

Кнопка Auto Lift позволяет вам запрашивать автоматический подъем базовой плиты в конце типа свипа. Нажмите эту кнопку и выберите опцию “Yes” если вы хотите включить автоматический подъем.

• Threshold Type

Допустимый диапазон: 1 до 16. Тип порога подавления шума (Historic), используемый для этого типа регистрации. (Это не является параметром DPG). Исторический тип процедуры подавления шума использует пороги подавления шума. Параметр THRESHOLD TYPE используется для присвоения типа порога подавления шума каждому типу регистрации (например Threshold Type #1). Типы регистрации одной и той же длительности и одинакового распространения энергии могут сопоставляться с одним и тем же номером Типа Порога (максимальное число типов порога 16, тогда как может быть до 32 Типов регистрации).

• Output Number

Допустимый диапазон: 1 до 4.

VE416

Окно установки Acquisition Type setup

15-20

Январь 2002

15

Может задаваться до четырех выходных сигналов, для подачи на вспомогательные каналы системы сбора, так, чтобы их можно было использовать как опорные сигналы корреляционными процессорами. Начало выходных сигналов генерируется синхронно с сигналом отметки момента. Например, “3” будет относится к выходному сигналу #3 (“out3” в списке выходных сигналов).

• Output Descriptor

Алгебраическая сумма состоящая из не более 4 элементов. Каждый элемент - это номер типа свипа (sw#). Используется для описания компоновки каждого выходного сигнала. Введите “sw” перед каждым выходным #. Например : sw1

sw1+sw2-sw3 Если вы задаете несколько дескрипторов выходных сигналов, вы не можете использовать более 4 типов свипов. Пример: Если вы используете с sw#1 по sw#4, вы не можете использовать sw#5 , а можете использовать sw#1 по sw#4 несколько раз.

• High Line Sync

Кнопка High Line Sync позволяет вам выбирать сигнал синхронизации для времени T0. Нажмите эту кнопку и выберите желаемую опцию в появившемся меню. Доступны три опции: Free : нет синхронизации. Up

: T0 синхронизирована с сигналом воспроизведения hiline при переходе от отрицательного к положительному полупериоду.

Down : T0 синхронизирована с сигналом воспроизведения hiline при переходе от положительного к отрицательному полупериоду.

Руководство пользователя Том 1

Окно установки Acquisition Type setup

0311401

15-21

15

Как генерировать Acquisition Type Setup

Окно диалога Acquisition type позволяет вам задавать до 32 различных регистраций. Текстовое окно “Nb” используется для ввода или изображения номера типа регистрации (или набора типов регистрации). Например “25” будет относится к типу регистрации #25 (“acq25” в нижнем окне списка). Текстовое окно “Label” используется для ввода или изображения более удобной пользователю метки типа регистрации. Метка по умолчанию дается в форме “acq type #”. В нижнем окне списка показан список заданных типов регистрации (Nb & Label). Тип регистрации # показанный в окне текста “Nb”, он задается параметрами в верхнем окне в добавляется в нижнее окно списка при нажатии кнопки ADD (если он уже не был задан). Нажмите APPLY для сохранения нового типа Регистрации. никакие изменения в текущий тип регистрации не будут активированы, пока вы не выберите функцию “Set DSD” для инициализации DSD. При двойном нажатии на тип регистрации в нижнем окне списка, его описание появится в верхней панели. Информацию по кнопкам ADD, CHANGE, DELETE, APPLY, RESET можно найти в меню Help (General topics).

VE416

Окно установки Return Signals setup

15-22

Январь 2002

15

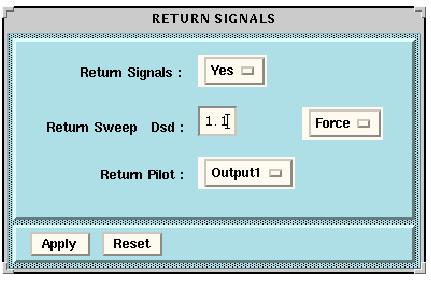

Окно установки Return Signals setup

Окно установки Return Signals используется для включения или отключения использования сигнала Отраженного свипа (Return Sweep).

Если вы хотите задать отраженный Сигнал, выберите “Yes” из кнопки опций Return Signals. В результате, появится список необходимых параметров. При выборе опции “No” никакой параметр не появится. Для сохранения ваших установок, нажмите APPLY.

• Return Sweep DSD

Отраженный свип– это сигнал, улавливаемый механикой вибратора и передаваемый на центральный блок для мониторинга виброисточника в реальном времени. Вы выбираете вибратор для мониторинга путем задания соответствующего адреса DSD. Это должен быть адрес “выбранного DSD”. Для “выбранных DSD”, смотрите Просмотр (страница 15-31). Формат адреса x. y:

x : group # (1 до 4).

y : DSD # (1 до 9).
