Руководство пользователя (стр. 44 )

Log

Log View

11-26

Январь 2002

11

Чтобы экспортировать рапорт оператора: - В главном окне, нажмите кнопку "Replace". - В окне LOG VIEW, нажмите на таблице "Obs. Reports".

Выберите желаемый ежедневный рапорт из окна списка. - Выберите желаемый выходной формат, используя соответствующую кнопку-переключатель.

ПРИМЕЧАНИЕ: Если программное обеспечение HCI находится в конфигурации “DPG Standalone” (выбираемом используя INSTALL, с помощью центральной кнопки мыши) никакие кнопки –переключатели не появляются. В этом случае выходным файлом автоматически является файл SOURCE SPS.

- Нажмите APPLY. В результате, выбранные данные отобразятся в панели “Results” главного окна, готовые к экспорту, если рапорт оператора не помечен как “Void File”. Смотрите Окно установки Void File (страница 11-23).

При генерировании текстового файла SPS, он будет включать текст, заданный используя меню установки Setup menu (Text List). Смотрите Окно установки Text List setup (страница 11-19).

- Из кнопки опций “Device” в главном окне, выберите желаемое место назначения и нажмите APPLY. Смотрите Главное окно (страница 11-2)

Экспорт статуса данных DPG

Информация по контролю качества вибратора и координации может быть экспортирована в форме SPS-подобных файлов на внешний компьютер с целью анализа контроля качества или в главное окно POSITIONING для географического отображения. Могут появиться следующие опции:

Руководство пользователя Том 1

Log View

0311401

11-27

11

• Raw

(только пользователям VE416) Используется для экспортирования данных статуса в формате, генерированном DPG.

• VP Attributes эта опция рассчитывает среднее значение каждого поля статуса каждого вибратора на протяжении всего цикла регистрации. (смотрите формат в Руководстве пользоваUL Том 2). Результирующие атрибуты источника доступны в главном окне POSITIONING, где они могут быть показаны географически (используя кнопки Src и Attribute).

• APS

Выдает цифры статуса для каждого свипа выдаваемые каждым вибратором. Любое поле с недействительными данными остается пустым. Если координаты, поставляемые радиопозиционным приемником на DPG не готовы в формате проекции, координаты вибратора конвертируются, используя проекцию, выбранную в главном окне POSITIONING. Проверьте, выбрана ли правильная проекция.

• Verbose APS

(только пользователям VE432). Как предполагается в названии, подробная версия дает дополнительную информацию (смотрите формат в Руководстве пользоваUL Том 2).

Log

Log View

11-28

Январь 2002

11

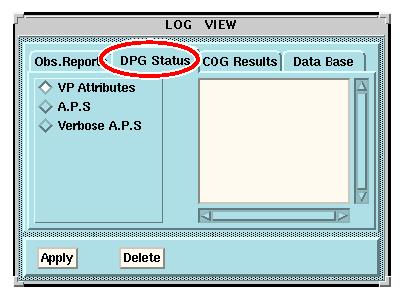

Для экспорта данных статуса регистрации DPG: - В главном окне, нажмите кнопку "Replace". - В окне LOG VIEW, нажмите на таблице “DPG status”.

ПРИМЕЧАНИЕ: Если опция контроля вибратора отлична от VE416 или VE432 DPG (окно INSTALL), то доступна только таблица (Obs. Reports).

- Выберите желаемый ежедневный рапорт из окна списка. - Выберите желаемый выходной формат, используя подходящую кнопку-переключатель

- Нажмите APPLY. В результате выбранные данные будут показаны в панели Result главного окна, готовые к экспорту.

- С помощью кнопки опций “Device” в главном окне, выберите желаемое место назначения и нажмите APPLY. Смотрите Главное окно (страница 11-2)

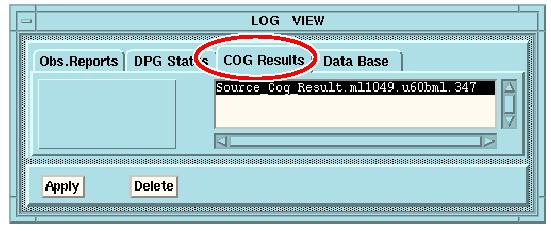

Экспорт результатов центра тяжести источника

Следующая информация о центре тяжести источника загружается в ежедневный файл, идентифицируемый по его Юлианскому дню:

• Идентификация (номер линии, номер пункта, индекс пункта из входного файла SPS Source) планируемых пунктов возбуждения, • Позиция и статус контроля качества рассчитанного центра тяжести, • Отклонение между запланированными позициями источника и реальным положением центров тяжести. Файл может быть напечатан в SPS-подобном формате (детальное описание формата смотрите в 408UL Руководство пользователя Том 2).

Руководство пользователя Том 1

Log View

0311401

11-29

11

Экспорт исторических данных позиций приемников

Следующая информация, собираемая и сохраняемая в исторический файл при работе, может просматриваться в главном окне LOG и экспортироваться:

- Тип идентифицированного полевого блока, - Дата и время, когда его видели в последний раз, - Занимаемое положение приемника, когда его видели в последний раз, - Географическое положение (если дано) когда его видели в последний раз

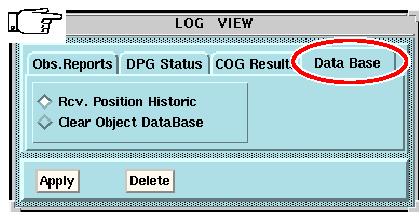

- В окне LOG VIEW, нажмите на таблице “Data Base”.

Активируйте кнопку Rcv. Position Historic. Нажмите Apply.

Log

Log View

11-30

Январь 2002

11

- Исторические данные появятся в SPS-подобном ASCII формате в панели результатов главного окна LOG.

- Из кнопки опций “Device” в главном окне, выберите желаемое место назначения и нажмите APPLY. Смотрите Главное окно (страница 11-2).

ПРИМЕЧАНИЕ: Используйте кнопку DELETE когда хотите очистить исторический файл. Clear Object DataBase: Эта кнопка опций удаляет исторические данные (и также результаты тестов). Вы должны зайти в Field OFF (в главном окне Line) и Off Line (в главном окне Config). Может быть полезно в случае трудности с графическим изображением расстановки.

Руководство пользователя Том 1

Data Base View

0311401

11-31

11

Просмотр базы данных

В этом разделе: • Обзор (страница 11-31) • Экспорт рабочих параметров или результатов (страница 11-33) • Экспорт описания конфигурации системы (страница 11-34)

Обзор

Важно понимать, что подразумевается под термином база данных в этом контексте. Легко представить, что все данные системы некоторым образом собраны в общий гигантский список, но это не совсем тот случай. Под общим заголовком “Database” хранится следующее:

Каждый набор данных хранится в отдельном файле, но пользователю не требуется знать имя файла и директории, поскольку система автоматически будет их отслеживать. При загрузке определенного набора данных в главное окно и затем нажатия Apply (применить) к базе данных, HCI размещает соответствующий файл и копирует в него новые данные. Похожим образом, Database View дает прямой путь для извлечения определенного набора информации.

Это также позволяет вам выводить описание конфигурации системы (системная идентификационная карта), которое может быть полезно при вызове отделения поддержки потребителя SERCEL для решения любой из проблем.

- все параметры системы и съемки, заданные в меню Setup. - позиционная информация до регистрации, включая координаты источника-приемника, если они были предоставлены. - все результаты после регистрации, например рапорт оператора, истинные положения источника и атрибуты приемника / источника и статистика.

Log

Data Base View

11-32

Январь 2002

11

Руководство пользователя Том 1

Data Base View

0311401

11-33

11

Экспорт рабочих параметров или результатов

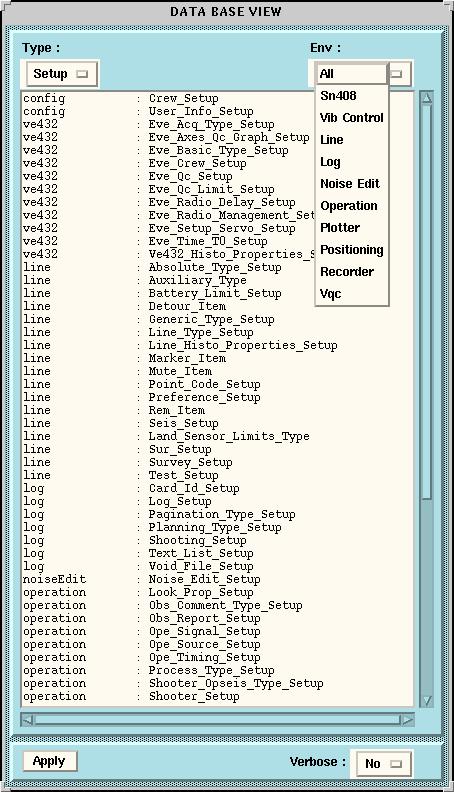

В окне диалога DATA BASE VIEW, информация в окне списка зависит от выбора, сделанного с помощью кнопки опций:

• Кнопка опций "Type" позволяет вам выбирать тип информации из базы данных, который вы желаете просмотреть:

- Результаты (Results) - Установки (Setups) - Заданный заранее список (predefined list): Эта опция позволяет вам выбрать “List Number”

(используя стрелки вверх и вниз, связанные с текстовым окном “List nb”). Списки просмотра базы данных генерируются, используя меню “Setup” в главном окне. Смотрите

Окно установки Database List (страница 11-6).

• Кнопка опций "Env" доступна только если стоят опции "Result" и "Setup". Она позволяет вам делать список всех результатов/установок или только из определенного главного окна.

Как только требуемая информация отразилась в окне списка, вы можете скопировать любой из пунктов, выбранных из списка, или целый список в панель "Results" в главном окне:

• Сначала нажмите "Replace" в главных окнах, панель "Results" (или иначе копия будет добавлена к любой из ранее существовавшей информации). • В зависимости от того, хотите вы скопировать целый список или один только пункт их окна диалога Database View, нажмите на окне списка, чтобы отменить выбор или выбрать пункт, как это требуется: если не выбрано ни одного пункта (помечено), то будет скопирован весь список, иначе будет скопирована только выделенная часть. • Нажмите кнопку APPLY в окне Database View. В результате, информация из окна списка загрузится в панель "Results" в главном окне. Вам можно сделать любое необходимое изменение:

Log

Data Base View

11-34

Январь 2002

11

- добавить новый пункт из окна DATABASE VIEW (сначала нажмите "APPEND", в панели "Results"),

- измените установки параметров, используя клавиатуру. Описание формата сценария смотрите в 408UL Установка формата сценария (страница 11-39).

• при выборе "Yes" из кнопки опций "Verbose", HCI вставит строку комментария (обозначенную передней #), который устанавливает допустимый диапазон значений установок параметра, загруженных в панель результатов. • Из кнопки опций “Device” в главном окне, выберите желаемое место назначения и нажмите APPLY. Смотрите Главное окно (страница 11-2).

Экспорт описания конфигурации системы

В окне диалога Data Base View: - Из кнопки опций "Type", выберите "Setup". - Из кнопки опций "ENV" (среда), выберите "LOG". - В окне списка, выберите файл "Id Card Setup". - Нажмите APPLY. Это загрузит системную идентификационную карту в панель Results (информация по конфигурации станции, версия программного обеспечения, инсталлированные программные вставки, пароли, тип плоттера, тип принтера, конфигурация оборудования контрольного модуля 408UL, и т. д.).

- Из кнопки опций “Device” в главном окне, выберите желаемое место назначения и нажмите APPLY. Смотрите Главное окно (страница 11-2).

ПРИМЕЧАНИЕ: Если вы просто хотите просмотреть идентификационную карту системы, проще использовать команду Identity Card из главного окна GO 408.
