Руководство пользователя (стр. 15 )

Line

Радио или сдвоенная телеметрия

4-74

Январь 2002

4

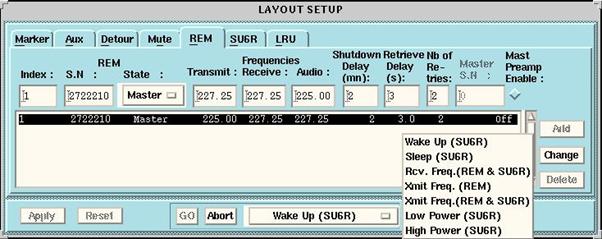

REM контролирует SU6-Rs которые ему приписаны, на частоте передачи и извлекает из них сейсмические данные на одной частоте приема. ПРИМЕЧАНИЕ: REM имеет встроенный измеритель мощности сигнала (смотрите в главном окне RF Spectrum) и выход для подсоединения к внешнему анализатору спектра с тонкой резольвентой. Сигнал с выхода Анализатора спектра добывается антенной с усилением 20 дБ. Необходимая информация для установки связи в области радиочастот между REM и дистанционными блоками радио терминалов (SU6-Rs) задается в окне, которое открывается путем выбора Layout из меню Setup и путем нажатия на таблицу REM.

Параметры

• Index (индекс)

(Допустимый диапазон: 1 до 256). Последовательный номер из списка блоков REM.

• REM S. N. (серийный номер)

(Допустимый диапазон: 0 до 9999999). Используется для ввода Серийного номера REM.

Руководство пользователя Том. 1

Радио или сдвоенная телеметрия

0311401

4-75

4

ПРИМЕЧАНИЕ: при замене REM на другое в окне задания REM, окно установки SU6-R автоматически обновится.

• REM State (состояние REM)

У вас может быть группа из REMs в последовательном включении если вы хотите использовать более, чем одну частоту приема (до 6), для более быстрого извлечения данных. В этом случае, один используется как ведущий, с ведомыми REM (до 5). Показанная в этом примере конфигурация может быть также применена в любом месте в расстановке из FDUs (в этом случае ведущий REM подсоединяется к LAUX). Используйте кнопку опций State, чтобы задать используется REM как Ведущий (Master) или Ведомый (Slave).

• Transmit frequency (Частота передачи)

Это частота передачи REM. Эта частота может быть в диапазоне с 216.00 по 230.00 МГц с инкрементом 50-кГц.

• Receive frequency (частота приема)

Частота приема каждого активного REM может лежать в диапазоне с 216.00 по 230.00 МГц с инкрементом 50 гКц. Должно быть, как минимум 1.25 МГц разделение между частотами приема.

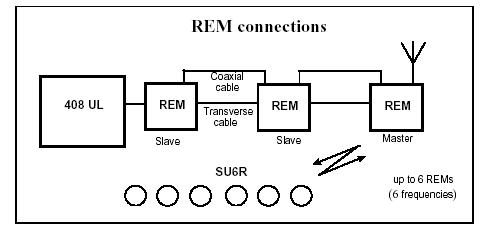

Соединения REM
Коакс. кабель
межлин кабель
Ведомый	Ведомый

Line

Радио или сдвоенная телеметрия

4-76

Январь 2002

4

Поскольку REM работает в полу-дуплексном режиме, вы можете использовать частоту передачи также как частоту приема.

• Audio frequency (звуковая частота)

Это звуковая частота приема REM. Эта частота может лежать в диапазоне с 216.00 по 230.00 МГц с инкрементом 50-кГц.

ВАЖНОЕ

Эта частота должна отличаться, по меньшей мере, на 1.5 МГц от частоты передачи REM, чтобы не интерферировать при коммуникациях REM с SU6-Rs. Если возможно, она должна также отличаться на 1.25 МГц от любой из частот приема REM.

• SU6-R Shutdown Delay (задержка выключения)

(Допустимый диапазон: 0 до 9999 минут). Это время задержки используется в связи с функцией быстрого приведения в действие в SU6-R. Когда Задержка выключения SU6-R не равна нулю и SU6-Rs получили команду о приведении в действие, аналоговое питание всех SU6-Rs остается включенным. Это позволяет сократить совокупную последовательность запуска. Однако, если последовательность запуска не произошла в пределах некоторого периода времени, рекомендуется выключить аналоговое питание (для экономии энергии батареи). Задержка выключения SU6-R– это то время, время задержки, с момента получения последнего сигнала включения и до того, как аналоговое питание автоматически отключается. Если время задержки SU6-R равно нулю, то аналоговое питание управляется нормально. То есть, оно включается после получения сигнала активации и выключается после того, как время регистрации завершено.

Руководство пользователя Том. 1

Радио или сдвоенная телеметрия

0311401

4-77

4

ВАЖНОЕ

Эта функция требует программное обеспечение SU6-R версии 6 или выше. Смотрите 408UL Руководство пользователя для инсталляции ПО SU6-R. Если используется функция Задержки выключения, то появляется предупреждающее сообщение на HCI для каждого SU6-R у которого нет годного ПО. При игнорировании предупреждающего сообщения, аналоговая схема не будет устойчива в начале каждой трассы.

• Retrieve Suspend Delay (перенос сбора данных на более позднее время)

(Допустимый диапазон: 0.0 до 99.0 секунд). Это значение является дополнительным временем задержки после того, как произведено возбуждение и до сбора данных предыдущего возбуждения.

• Number of Retries (число повторов)

(Допустимый диапазон: 0 до 20). Если данные не получены правильно с SU6-R, это поле позволяет пользователю задавать число раз которое каждый из SU6-R будет совершать повторную попытку до продолжения сбора данных с другого SU6-R. Однако, если SU6-R не отвечает (нет заголовка) или возвращает статус “unexpected status only”(только неожиданное состояние), максимум только 1 попытка будет предпринята. Как только все данные SU6-R были получены для возбуждения, выбор AUTO/ MANUAL задает последующие действия системы:

AUTO:

Не повторяйте больше для этого возбуждения.

MANUAL:

Запросите наблюдателя, если SU6-Rs с ошибкой, надо ли повторять для этого возбуждения.

• Master S. N. (Серийный номер ведущего)

(Допустимый диапазон: 0 до 9999999). При использовании REM как ведомого, вам требуется задать серийный номер Ведущего REM, к которому он присоединен.

• Mast Preamp Enable (включение предусилителя мачты)

Если предусилитель стоит между антенной и соединителем антенны с REM, то кнопка Mast Preamp Enable используется для

Line

Радио или сдвоенная телеметрия

4-78

Январь 2002

4

запуска или отключения 12 В энергоснабжения предусилителя через антенный спуск. После того, как разрешено энергоснабжение (кнопка активирована), напряжение 12 В подается независимо от того, находится ли REM в режиме приема. Если используется какой-либо фильтр, который не передает напряжение постоянного тока, то может использоваться силовой модуль постоянного тока для подачи энергии на предусилитель.

Working with REMs (Работа с REMs)

После того, как все используемые REMs добавлены в таблицу списка, нажмите на Apply, затем выберите требуемое действие с помощью кнопки опций в нижней части окна REM Layout Setup. Вы также можете использовать меню, всплывающее при нажатии правой кнопки мыши на графическом окне, с помощью чего вызываются одна или более контекстных икон, которые позволяют вам выполнять действия с выбранным REM. Вы не можете выполнять никакие действия с группой REM до тех пор, пока все REMs в группе не будут готовы (т. е. подсоединены, снабжены электроэнергией, и. т.д.).

ПРЕДУПРЕЖДЕНИЕ

Не заходите в “Field Off” в главном окне Line во время того, как над REM производится какое-либо действие (особенно Wake-Up (пробуждение)), в противном случае вы будете должны выключить рабочую станцию и перезагрузить управляющий модуль.

• Wake Up (пробуждение)

Когда при этой выбранной опции вы нажимаете GO, сообщения о пробуждении непрерывно посылаются на все SU6-Rs, контролируемые REM или группой REM в течение 10 минут. Вы можете закончить пробуждение путем нажатия ABORT. Обычно процедура пробуждения выполняется в начале каждого дня. Чтобы увидеть время, остающееся до того, как SU6-Rs проснутся, выберите режим цифрового просмотра.

Руководство пользователя Том. 1

Радио или сдвоенная телеметрия

0311401

4-79

4

• Sleep (режим ожидания)

Когда вы нажимаете GO и выбрана эта опция, на все SU6-Rs отправляется сообщения, которые указывают им перейти в режим ожидания. Режим ожидания позволяет SU6-Rs потреблять намного меньше энергии, когда они активно не используются. SU6-Rs обычно переходят в режим ожидания в конце каждого дня с целью экономии энергии батарей.

ПРЕДУПРЕЖДЕНИЕ

Как только SU6-Rs перешли в режим ожидания, они должны быть запущены (это занимает 10 минут) перед использованием.

• Receive Freq (частота приема)

При нажатии GO если выбрана эта опция, система в последствии использует следующие выбранные элементы при сборе данных: “Nb of Retries”, время “Retrieve SuspendDelay”, ....

• Xmit Freq (REM) (REM частота Xmit)

При нажатии GO если выбрана эта опция, система тут же установит частоту передачи в блоке радиочастот как это задано в текстовом поле “Transmit” частоты передачи.

• Xmit Freq (REM & SU6-R). Частота Xmit (REM & SU6-R)

При нажатии GO если выбрана эта опция, система использует предыдущую частоту передачи для послать новую частоту REM передачи/SU6-R приема на SU6-Rs. Затем она установит новую частоту передачи REM в блоке радиочастот.

ПРЕДУПРЕЖДЕНИЕ

Эта процедура должна быть выполнена с предосторожностью поскольку, если SU6-R пропустит команду, он будет продолжать прием на старой частоте передачи.

Line

Радио или сдвоенная телеметрия

4-80

Январь 2002

4

Как поменять частоты Передачи и Приема

Если необходимо использовать резонаторный фильтр (смотрите Работа с обоими REMs и LRUs на странице 4-82) его не нужно подсоединять до тех пор, пока смена частоты не произошла.

• Changing the Xmit Frequency (смена Xmit частоты)

1.

В главном окне Line, зайдите в “Field On”.

2.

В окне настройки REM Layout Setup, введите новую частоту передачи в текстовом окне “Transmit”. 3.

Нажмите на кнопку “Change”.

4.

Нажмите “Apply”.

5.

Из кнопки опций в нижней части окна, выберите “Xmit (REM&SU6R)”. 6.

Нажмите “GO”.

• Changing Rcv and Audio frequencies(смена Rcv и звуковой частоты)

1.

В главном окне Line, зайдите в “Field Off”.

2.

В окне настройки REM Layout Setup, введите новую частоту приема “Receive”. 3.

Введите новую “Audio” звуковую частоту.

4.

Нажмите на кнопку “Change”.

5.

Нажмите на “Apply”.

6.

В главном окне Line, зайдите в “Field On”.

7.

Из кнопки опций в нижней части окна, выберите “Rcv (REM&SU6R)”. 8.

Подождите окончания фазы загрузки REM (10 секунд).

9.

Нажмите “GO”.

Руководство пользователя Том. 1

Радио или сдвоенная телеметрия

0311401

4-81

4

• SU6Rs that missed the frequency change (Если SU6Rs пропустили смену частоты)

Если какая-либо из SU6Rs остается на прежней частоте, сделайте следующее: 1.

В главном окне Line, зайдите в “Field On”.

2.

В окне настройки REM Layout Setup, введите прежнюю частоту в текстовом окне “Transmit”. 3.

Нажмите на кнопку “Change”.

4.

Нажмите “Apply”.

5.

Из кнопки опций в нижней части окна, выберите “Xmit (REM)”. 6.

Нажмите “GO”.

7.

Нажмите правой кнопкой мыши в окне настройки SU6R Layout Setup и выберите “Check” чтобы проверить, отвечает ли снова SU6Rs. 8.

В окне настройки REM Layout Setup, введите новую частоту передачи в текстовом окне “Transmit”. 9.

Нажмите “Change”. 10. Нажмите “Apply”. 11. Из кнопки опций в нижней части окна, выберите “Xmit (REM&SU6R)” 12. Нажмите “GO”. 13. Нажмите правой кнопкой мыши в окне настройки SU6R Layout Setup и выберите “Check” чтобы убедиться, что SU6Rs отвечают на новую частоту.

Line

Радио или сдвоенная телеметрия

4-82

Январь 2002

4

Работа совместно REMs и LRUs

REMs и LRUs используют один и тот же частотный диапазон. Чтобы избежать того, чтобы на гармонические линии, генерируемые REM, воздействовали сообщения в полосе частот, используемых LRUs, между REM и его антенной должен стоять резонаторный фильтр. В используемом резонаторном фильтре возможны только три рабочие частоты (218.25 МГц, 220.00 МГц и 221.75МГц): Одна из этих частот должна быть использована как Xmit Freq и Receive Freq для REM. (Т. к. REM работает в полу-дуплексном режиме, вы можете использовать частоту передачи как частоту приема.)

• одна из этих двух частот может быть использована для звуковых сообщений. • третья частота может использоваться другим REM.

Смотрите Как изменить частоты Передачи и приема на странице 4-80. Ниже даны две типичные настройки REMs совместно с LRUs.

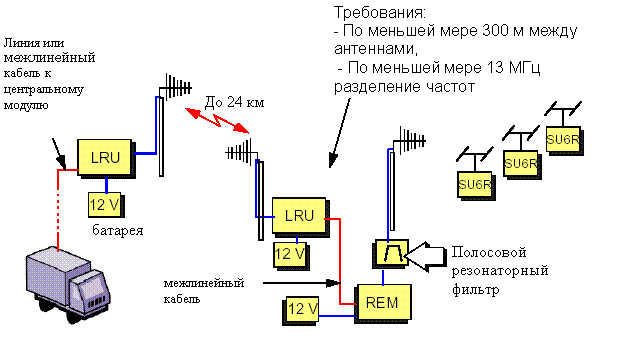

Пример 1: Один дистанционный REM плюс LRU

Руководство пользователя Том. 1

Радио или сдвоенная телеметрия

0311401

4-83

4

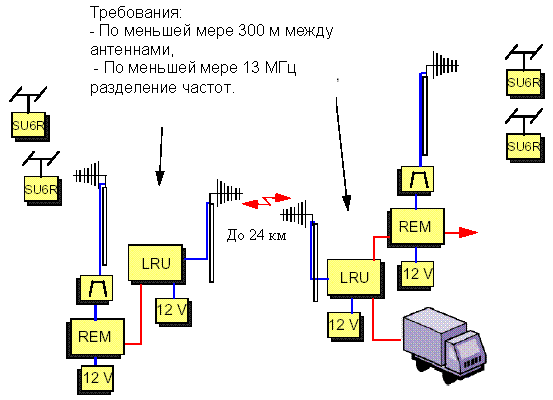

Пример 1: Два REMs вместе с LRU
