Руководство пользователя (стр. 3 )

Введение

Утилиты

1-16

Январь 2002

1

Copy And Paste (скопировать в буфер и вставить)

Функция Copy and Paste позволяет Вам копировать данные с одного диалогового окна на другое. Процедура следующая:

• Левой кнопкой мыши, выберите копируемые данные: • Если данные в текстовом окошке:

- Указать на первую букву объекта копирования. - Нажмите на левую кнопку мыши и удерживайте - Перемещайте указатель до последней копируемой буквы - Отпустите кнопку мыши (текст выделится).

• Если данные в графическом окне: - Указать на верхний левый угол копируемого участка - Нажмите на левую кнопку мыши и удерживайте - Перемещайте указатель до нижнего правого угла копируемого участка

- Отпустите кнопку мыши (выбранный участок обрамляется).

• Нажать кнопку COPY на клавиатуре • Щелкнуть по окну, куда вставите информацию • Нажать кнопку PASTE. В результате выбранный участок вставится в текстовое окно.

Drag And Drop (Взять и Перенести)

Функция Drag and Drop позволяет Вам копировать данные из окна результата (текст или графику) или из окна состояния прямо в приложение через окно или кнопкой. Процедура следующая :

• Щелкните по окну с копируемыми данными. Если данные в форме графики graphic, выберите желаемый участок.

Руководство пользователя Том 1

Утилиты

0311401

1-17

1

• Нажмите клавишу CONTROL на клавиатуре и центральную кнопку мыши и удерживайте их (Нажмите CONTROL первым). • Перемещайте желаемое окно или кнопку затем щелкните левой кнопкой мыши.

Утилита "HCI Print"

Утилита HCI Print позволяет печатать все цифровые данные, выведенные в окно Результата или Статуса. Процедура следующая:

• Центральной кнопкой мыши откройте окно утилиты HCI print. • Левой кнопкой мыши щелкните по окну содержащей печатаемые данные. • Drag and drop (см. выше) окно в окно the HCI Print. Данные начнут распечатываться.

Как выбрать текст

• Левой кнопкой мыши щелкните по первой букве текста • Нажмите клавишу SHIFT и удерживайте её, • Левой кнопкой мыши щелкните по последней букве текста, • Отпустите клавишу SHIFT (the selected text is highlighted).

Если весь текст отображен на экране, Вы можете: • Выделить первую букву текста, • Нажать левую кнопку мыши и удерживать её, • Перемещать указатель на последнюю букву текста, • Отпустить кнопку мыши (текст выделится)

Введение

Утилиты

1-18

Январь 2002

1

Разное

• Когда закрываете главное окно, его положение сохраняется, так же как и положение каждого вторичного окна. Когда Вы открываете окно, оно появляется в том месте, где было во время последнего закрытия. • Если активизируете клавишу Num Lock, Вы можете вводить цифры с клавиатуры для цифр. В этом случае, для текущей версии MOTIF, кнопки управления окном не работают (Minimize, Maxi-mize и т. д.).

0311401

2-1

Глава

408UL Руководство пользователя

Том 1

2 408UL Установка

В этой главе дано описание окна Установки.

Эта глава включает следующие разделы:

• Окно установки 408UL. Смотрите страницу 2-2 • Инсталляция ПО PRM (пользователям CMXL). Смотрите страницу 2-10.

408UL Install

Окно 408UL Install

2-2

Январь 2002

2

Окно 408UL Install

В этом разделе: • Обзор (страница 2-2) • Конфигурация (страница 2-3) • HCI (страница 2-8)

Обзор

Выбор “408UL Install” с помощью центральной клавиши мыши (вне любого из окон) откроет окно, которое вы будете использовать при установке системы или при установке новой версии ПО, другого типа рабочей станции (эмуляция Master/Tx) или электроники вибратора, а также, при смене числа экранов или опции “Save Screen”, и. т.д. Вид окна “ Install” не такой как для CM408 и 408XL управляющих модулей, хотя многие параметры схожие. Для 408XL, смотрите также Установка ПО PRM (CMXL пользователям) на странице 2-10. После того, как сделан необходимый выбор в окне “HCI Install” нажмите, “APPLY”.

ПРЕДУПРЕЖДЕНИЕ

Новые установки не будут задействованы, до тех пор, пока вы не выйдите из диспетчера окна (Quit Mwm), после чего перезагрузите систему.

В дополнение, после добавления или изменения платы LCI в 408XL, система может попросить вас перезагрузить ПО LCI (смотрите руководство по Инсталляции 408UL).

Руководство пользователя Том. 1

Окно 408UL Install

0311401

2-3

2

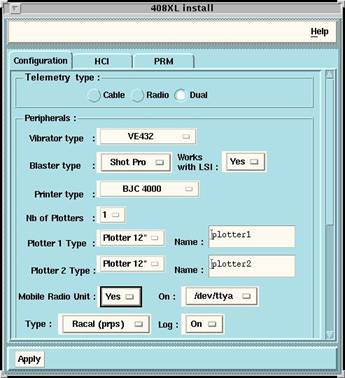

Configuration (Конфигурация)

.

• Telemetry type (Тип телеметрии)

Кнопки Lab type (CM408) или Telemetry type (408XL) используются для выбора типы телеметрии.

• Кабельная: Выберите эту опцию, если не используются блоки радиотелеметрии (REM, SU6- R). Однако, можно использовать LRU радиозадержки и MWL микроволновые звенья. • Радио: Выберите эту опцию, если планируется только радио телеметрия. Однако, в режиме проводной связи можно использовать блоки дистанционного терминала (SU6-R). • Двойная: Выберите эту опцию, если планируется комбинация секций проводной и радиотелеметрии.

Пользователям CMXL

Пользователям CM408

408UL Install

Окно 408UL Install

2-4

Январь 2002

2

• Vibrator type (Тип вибратора)

• VE432: необходимо выбирать, если подсоединен VE432 компании SERCEL. • VE416: необходимо выбирать, если подсоединен VE416 компании SERCEL. • VE416 Standalone: необходимо выбирать, если подсоединена система регистрации отличная от 408UL.

В случаях, когда VE416 соединена с системой регистрации отличной от 408UL, программное обеспечение HCI все же можно использовать для управления DPG: Главное окно DPG используется для работы DPG в режиме дистанционного управления (Mode 240). В главном окне OPERATION, вы создаете таблицу операций (список ПВ). Для выполнения любого ПВ, вы просто нажимаете на нее в таблице операций. Это инициализирует DPG. После того, как HCI получит отметку момента от DPG, вы можете видеть прогресс выполнения последовательности регистрации в главном окне OPERATION, сообщения о состоянии VE416 доступны в главном окне DPG (где их можно просматривать, анализировать, и т. д.).

• Другое: необходимо выбрать если подсоединена электроника вибратора какого-либо другого типа.

• Plotter type (Тип плоттера)

• 12 дюймовый плоттер. • 24 дюймовый плоттер.

ПРИМЕЧАНИЕ для пользователей CM408: С типом GS612, опция "Trace Sequential" в задании Типа группы графики в среде PLOTTER недоступна. ПРИМЕЧАНИЕ для пользователей CMXL: Введите имя для каждого плоттера в соответствующем текстовом окне “Name”. Имя появится в главном окне Плоттера для идентификации каждого плоттера.

Руководство пользователя Том. 1

Окно 408UL Install

0311401

2-5

2

• Number of plotters (Число плоттеров, только для CMXL)

Выберите соответствующую опцию (1 или 2) в зависимости от числа плоттеров, подсоединенных к системе.

• Blaster type (Тип генератора)

• SHOT PRO (PELTON) • OPSEIS 815 • SHALLOW • Другой (MACHA, и т. д.)

Примечание: Если вы выбрали опцию “Work with LSI”: - индикатор LED на FDUs, который также используется как индикатор результата теста, используется для того, чтобы сообщать взрывнику, разрешено ли ему соединять/разъединять LSI между двумя звеньями.

- вы не можете запускать новое возбуждение до тех пор, пока не будут извлечены данные о предыдущем, независимо от полевого оборудования и используемом методе возбуждения.

• Printer type (Тип принтера)

После того, как вы выбрали тип принтера с помощью этой кнопки опций, при нажатии APPLY произойдет автоматическая инсталляция соответствующего спулера. Поддерживаются следующие принтеры:

• CANON BJC4000, 4100 (параллельное соединение, графика). BJC70 (параллельное соединение, графика). • HP 5xx, 842C, 870Cxi (параллельное соединение, графика). Thinkjet (серийное соединение, тексты).

408UL Install

Окно 408UL Install

2-6

Январь 2002

2

• KODAK Diconix 180SI (серийное соединение, тексты). • EPSON Stylus Color 740, 760 (параллельное соединение, графика).

ПРИМЕЧАНИЕ: Серийный принтер должен быть соединен к серийному порту B.

• Mobile receiver unit (MRU) (Мобильный приемный блок)

Если блок MRU соединен со станцией (т. е. если вы хотите выполнять функцию контроля транспорта), выберите YES с помощью левой кнопки опции. В результате вы должны:

• выбрать порт, соединенный с MRU (вам не разрешено выбирать termA если инсталлирован VE416 DPG), • задать должны ли записываться линии пути автомобилей, с помощью кнопки опций Log. При выборе "ON" линии пути каждого автомобиля будут автоматически записываться в ежедневные файлы линии пути.

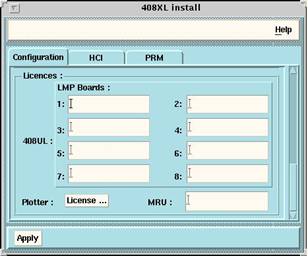

• Licences (Лицензии)

Эти текстовые окна используются для ввода необходимых паролей для запуска пакетов программ, которые вы хотите использовать.

Пользователи CMXL

Пользователи CM408

Руководство пользователя Том. 1

Окно 408UL Install

0311401

2-7

2

• LMP: 408UL блоки управления (CM408 или 408XL) приходят с паролями, которые записаны в рабочей станции до отгрузки и поставляются вам вместе с сопроводительными документами. Каждый пароль рассчитывается с помощью серийного номера каждой из купленных вами плат LMP (может быть до пяти LMPs в 408XL). Пароль каждого используемого LMP должен быть из текстовых окон “LMP boards” в этом окне. Если вы не ввели правильный пароль для каждого LMP, вам не будет дан доступ для активации GO в главном окне OPERATION. Если у вас возникли сложности при получении пароля для платы LMP, вы можете получить его заново от компании SERCEL: вам просто надо сообщить свой серийный номер, который фигурирует на печатной схеме платы. • MRU: Подобным образом, при использовании MRU, вам надо ввести его пароль (или иначе связь с MRU не будет разрешена). • VQC: Для пользователей CM408, лицензия для приложения VQC вводится в этом окне. Для пользователей CMXL, она вводится в главном окне VQC. • Плоттер (только пользователям CMXL): Лицензия для плоттеров не может быть напечатана на клавиатуре. Она вам дается на гибком диске. Для инсталляции лицензии плоттера, нажмите на кнопку License....

- Должно появиться окно с предупреждением, которое запросит, хотите ли вы инсталлировать лицензию. Если вы это захотите, и лицензия уже существует, ваша лицензия будет перезаписана. Система запрашивает вас ввести гибкий диск, содержащий лицензию для инсталляции.

- Вставьте гибкий диск и нажмите OK. Таким образом, инсталлируется лицензия на печать. - Подождите появления окна предупреждения, в котором вас попросят вынуть гибкий диск из дисковода.

- Выньте гибкий диск из дисковода.

408UL Install

Окно 408UL Install

2-8

Январь 2002

2

ПРЕДУПРЕЖДЕНИЕ

Для пользователей CMXL: После смены лицензии плоттера или инсталляции заплатки в программе на HCI, вам необходимо заново инсталлировать программное обеспечение PRM если используется дистанционный терминал PRM. Смотрите Инсталляция PRM на дистанционном терминале 2-12 и выберите опцию “Only PRM Application” вместо опции “Solaris and PRM Application”.

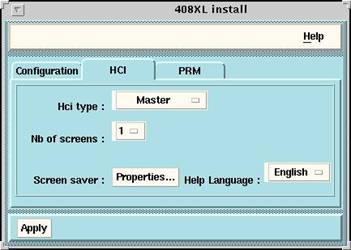

HCI (Интерфейс пользователя)

• Master (Ведущий)

Необходимо выбрать, если экран соединен с рабочей станцией, на которой работает ПО HCI.

• Tx emulation (Эмуляция Tx)

Необходимо выбрать, если экран соединен с рабочей станцией, которая используется как X - терминал.

Пользователи CMXL

Пользователи CM408
