Operation

Запуск, останов и выполнение взрыва

5-54

Январь 2002

5

Для SU6-R, максимальная емкость локальной памяти - 15 возбуждений (еще не протестировано): - каждое 15 секунд длиной @ 1мс. - каждое 31 секунд длиной @ 2мс. - каждое 63 секунд длиной @ 4мс. ПРИМЕЧАНИЕ: Если включена опция “LSI” (в главном окне Install), то вы не можете извлекать возбуждение до выполнения сбора предыдущего возбуждения.

• Повторное извлечение REM

Если питание в линии отключено (из-за неполадок в линии, или т. к. линия выключена в главном окне Line, или CM408 или 408XL перезапущены) и данные возбуждения все еще присутствуют в SU6-R, то окно диалога появится когда питание в линии будет включено в следующий раз, со следующим сообщением:

SUR memory contains (test) shot Nb : xxxx (y remaining shots in SUR) (память SUR содержит (тест) возбужд. Nb : остается y возбуждений в SUR) Do you want to retrieve ? (Желаете извлечь?)

(Пометка “test” появляется только в случае тестового возбуждения).

ПРИМЕЧАНИЕ: Подождите, пока REM не будет готов, прежде чем ответить. • Если вы выбрали OK, то данные возбуждения извлекают из SU6-R (с обычном диалоговом окне в случае неудачного сбора данных). • Если вы выбрали CANCEL, то возбуждение стирается из памяти каждого SU6-R.

В любом случае, снова появляется диалоговое окно, с новым номером возбуждения y с декрементом 1, пока SU6-R не будут пустыми.

ПРИМЕЧАНИЕ: Эта опция доступна только в радиотелеметрии. Там, где FDU используются как вспомогательные каналы, данные будут потеряны если питание в линии отключено. Чтобы предотвратить любую потерю вспомогательной трассы, используйте SU6-R для вспомогательных каналов так, чтобы вы могли использовать ее для повторного сбора при необходимости. Трасса вертикального времени с генератора 815 RF также извлекается повторно.

Руководство пользователя Том. 1

Панель результатов

0311401

5-55

5

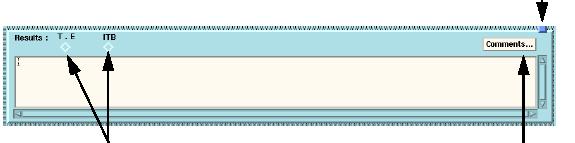

Панель Results (результатов)

• T. E.

(Ошибки передачи): означает, что одна или более ошибок передачи данных были обнаружены в линиях.

• ITB

(Внутренняя отметка момента ): означает что 408UL не удалось получить Отметку момента в пределах окна TB. ITB генерируется после того, как истекло окно “Time Break Window” идущее за командой Огонь (Firing Order), с точностью +/- 5мс. Смотрите Окно TB (страница 5-9).

• Comments (Комментарии)

При нажатии на кнопку Comments открывается окно диалога, позволяющее вам вводить или выбирать любой из комментариев (ASCII символы) которое вы хотите распечатать (такие комментарии автоматически распечатываются, если только результирующий файл рапорта не пуст). При нажатии на APPLY комментарий запишется вне OBS. LOG. Также, вы можете получить все записанные комментарии вместе с текстом SPS.

Предупреждение об ошибках

Позволяет вам записывать комментарии

Рукоятка разделительного окна

Operation

Панель результатов

5-56

Январь 2002

5

Кнопки-стрелки Up (вверх) и Down (вниз) в нижней панели позволяют выбирать комментарий из генерируемого списка, используя Окно задания Типа Комментария оператора (Observer’s Comment Type Setup) (страница 5-35)).

Комментарии сохраняются на жесткий диск вместе с заголовками лент и таким образом могут сохраняться на гибком диске, используя главное окно LOG.

ПРИМЕЧАНИЕ: Рукоятка разделительного окна позволяет вам менять размер панели "Results" когда требуется. Последовательные рапорты оператора (в зависимости от типа деления на страницы, выбранного в меню "Setup") добавляются в панель пока "Clear > Results" не будет выбрано в меню "View".

• Blaster indicator (индикатор генератора)

Если блок управления генератором используется вместо контроллера вибратора вы должно быть выбрали опцию генератора (Blaster) в главном окне HCI INSTALL. Если стоят опции OPSEIS 815 RF и SHOT PRO, индикатор “Blaster” появится в панели результатов вместе с текстовым окном Uphole Time (вертикальное время) и TB (отметка момента).

• OPSEIS 815 RF

Индикатор генератора может быть: зеленым

если генератор готов к возбуждению и капсюль генератора не открыт и нет вертикальной ошибки,

красным

если не готов к подрыву (в панели состояния появляется сообщение об ошибке),

оранжевым готов к подрыву и капсюль открыт или ошибка (в панели состояния появляется сообщение об ошибке).

• SHOT PRO

При регистрации получают сообщение ASCII из блока генератора (через адаптер XDEV вспомогательной линии) содержащее значение вертикального время и отметки момента.

Руководство пользователя Том. 1

Панель результатов

0311401

5-57

5

Вертик. время Время когда импульс от взрыва приходит вверх по скважине, определенное путем анализа сигнала сейсмоприемника вертикального времени.

TB

Подтвержденная ОМ, время в течении которого сила тока к капсюлю генератора превышала 4 ампер. Начало силы тока устанавливается на начало ОМ в кодирующем устройстве Shot Pro.

Индикатор генератора может быть: красным: Получен код состояния “No Fire” (нет огня),

зеленым : Получен код состояния “All OK” (все ОК), оранжевым: Нет подтвержденной отметки момента или вертик. времени, или любое из

следующих предупреждений: - получена подтвержденная отметки момента но нет вертик. времени. - подсадка батарейки. - не измерено сопротивление сейсмоприемника вертикального времени или оно вне допустимого значения. - не измерено сопротивление капсюля или оно вне допустимого значения.

Если в сообщении включены данные позиции ($GPGGA сообщение), то позиция ПВ просматривается в главном окне POSITIONING.

Operation

Slip-sweep

5-58

Январь 2002

5

Slip-sweep

(Только для пользователей VE432) В этом разделе: • Теория работ (страница 5-58) • Как применять режим slip-sweep (страница 5-59)

Теория работ

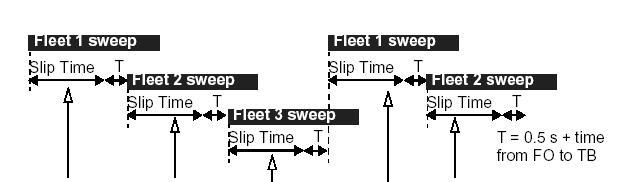

К системе можно присоединить до четырех управляющих блока вибраторов (VE432 DPGs), каждый из которых в состоянии управлять до четырех парков вибраторов. (Однако, общее количество парков вибраторов однако не должно превышать 4). При включенной опции slip-sweep, система разрешает парку вибраторов начинать свип не ожидая пока закончится свип предыдущего парка. Система просто ожидает пока не кончится задержка, заданная оператором (расчетное время когда заданная частота предыдущего свипа сходит на нет) и позволяет следующему парку вибраторов начинать свип когда он готов, при этом соответственные приемниками активны. Система отрезает поток регистрируемых данных в соответствующем нуле времени. Данные появляются на ленте в виде отдельных коррелированных записей.

Для установки времени Slip Time, смотрите Меню установки времени (Slip Time Setup) (страница 5-44)

свип 1 парка

T = 0.5 с + время с FO по TB

Руководство пользователя Том. 1

Slip-sweep

0311401

5-59

5

ПРИМЕЧАНИЕ: После того, как прошло время Slip и была сгенерирована команда Огонь (Firing Order), время, которое требуется VE432 DPG для отправки Отметки момента (Time Break) зависит от числа кодов T0 используемых для синхронизации вибраторов. С двумя кодами синхронизации T0, время с FO по TB около 1.5 с, т. е. T = 2 с приблизительно. Смотрите задание T0 в главном окне VE432 DPG.

Как применять режим slip-sweep

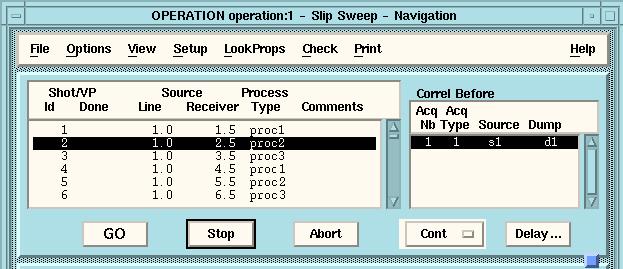

Вам требуется задать тип регистрации для каждого парка вибраторов, который будет использоваться при работе slip-sweep, с одним и тем же типом свип-сигнала для всех парков, используя меню Acquisition Type Setup в главном окне DPG main window. - Затем используйте меню Process Type Setup в главном окне OPERATION для того, чтобы подсоединить каждый тип регистрации к типу процедуры (одна регистрация на Тип процедуры). - Используйте меню Source Setup для построения таблицы операций Operation Table, выберите соответствующий Тип процедуры на каждый ПВ для того, чтобы свипповал требуемый парк вибраторов. В качестве простого примера:

VP1

Process Type 1

Acq type 1

(Fleet 1)

VP2

Process Type 2

Acq type 2

(Fleet 2)

VP3

Process Type 3

Acq type 3

(Fleet 3)

Operation

Slip-sweep

5-60

Январь 2002

5

VP4

Process Type 1

Acq type 1

(Fleet 1)

VP5

Process Type 2

Acq type 2

(Fleet 2)

VP6

Process Type 3

Acq type 3

(Fleet 3)

etc.

- Выберите CONT (непрерывно) из кнопки CONT/DISCONT/HALT/ MANUAL. (Смотрите Автоматизация на странице 5-49). При включенной опции Navigation, возбуждения Slip-sweep не обязательно берутся в порядке, заданном в таблице операций. Вместо этого, система автоматически выбирает планируемый ПВ в положении источника, полученном от ведущего вибратора следующего парка, который становится готов, независимо от запрограммированного парка для этого возбуждения в таблице операций (Process Type). Непрерывная регистрация делится на залпы. Каждый залп рассматривается как регистрация.

Новый залп автоматически запускается если: • В среде OPERATION выбрана новая расстановка. • Память практически заполнена. Система рассчитывает расчетное время, когда память будет заполнена. • Центр тяжести (COG) красный (за границами) в среде POSITIONING. • Сигнал готовности получен до окончания выполнения предыдущей регистрации.

Совет (для пользователей CMXL): Используйте Суперрасстановку чтобы не так часто формировать линии при смене расстановки, таким образом, реже менять залпы.

Залп 1

Залп 2

Рассчетное переполнение памяти, или смена расстановки
