Руководство пользователя (стр. 23 )

Operation

Окно установки взрывника

5-38

Январь 2002

5

и номер REM в соответствующие поля, нажмите ADD). • Для того чтобы изменить любой из существующих взрывников, дважды нажмите на желаемый ряд в окне списка. В верхней панели появится соответствующее описание взрывника. Сделайте необходимые изменения и нажмите CHANGE. • Чтобы убрать взрывника из списка, нажмите на него в окне списка и нажмите DELETE. • Для сохранения текущего списка взрывников, нажмите APPLY. • Для возвращения к предшествующему списку, нажмите RESET вместо APPLY.

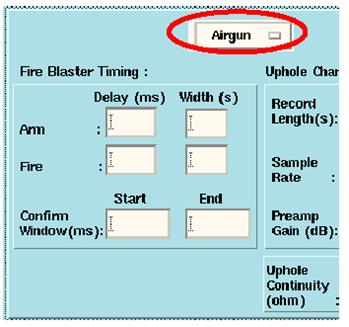

Dynamite/Airgun (RF Blaster only) (Динамит/пневмопушка (только для генератора RF)

(с активированной опцией RF Blaster Type OPSEIS 815 в окне HCI Install). Генератор можно установить в одном из двух различных режимов – Динамит или пневмопушка. Поля ввода в панели синхронизации генератора команды огонь изменяются в зависимости от выбранного режима.

Fire Blaster Timing pane (RF Blaster only) (Панель синхронизации генератора команды огонь (только для генератора RF))

Поля представленные ниже, применяются к обоим опциям Динамит и пневмопушка, если не указано противное.

Руководство пользователя Том. 1

Окно установки взрывника

0311401

5-39

5

• Arm Delay (задержка заряда)

(Только для пневмопушек. Допустимый диапазон: 0 до 65535 мс). Это время задержки с момента получения сообщения о возбуждении в блоке генератора RF до начала импульса заряда источника.

• Fire Delay (задержка возбуждения)

(Допустимый диапазон: 0 до 65535 мс). Это время задержки с момента получения сообщения о возбуждении в блоке генератора RF до начала действительного возбуждения в источнике.

• Acq Delay (Задержка регистрации)

(Только динамит. Допустимый диапазон: 0 до 65535 мс). Задержка регистрации – это время задержки между получением сообщения о возбуждении огня в блоке генератора RF до взятия первого аналогового отчета канала.

• Confirmation Window (Окно подтверждения)

(Допустимый диапазон: -327.00 до 327.00 мс). Начальное (Start) и конечное (End) значения окна задают, пределы между которыми должно заключаться вертикальное время.

Operation

Окно установки взрывника

5-40

Январь 2002

5

Если вертикальное время находится за этими пределами, то оператор получает предупреждение.

• Arm Pulse Width (Ширина импульса заряда)

(Только для пневмопушки. Допустимый диапазон: 0.0 до 25.5 с). В этом поле задается длительность импульса заряда в случае режима пневмопушки.

• Fire Pulse Width (Ширина импульса возбуждения)

(Только для пневмопушки. Допустимый диапазон: 0.0 до 25.5 с). В этом поле задается длительность импульса возбуждения в случае режима пневмопушки.

Руководство пользователя Том. 1

Окно установки взрывника

0311401

5-41

5

Cap Limits (пределы детонатора)

• Up/Down (вверх/вниз)

(Только для динамита. Допустимый диапазон: 0.0 до 3276.7 Ом). В этом поле задается верхний и нижний предел проверки целостности детонатора в режиме динамита.

Uphole Geophone Continuity (Целостность сейсмоприемника вертикального времени)

• Low/High (нижний/верхний)

(Допустимый диапазон: 0 до 65535 Ом). В этом поле задается верхний и нижний предел проверки целостности сейсмоприемника вертикального времени.

Uphole Channel Description pane (RF Blaster only) (Панель описания канала сейсмоприемника вертикального времени (только для генератора RF))

• Record Length (Длина записи)

(Допустимый диапазон: 0.5 до 99.5 с). В этом поле задается время записи данных в генераторе RF.

• Sample Rate (Шаг дискретизации)

Для записи данных доступны пять шагов дискретизации: 250 µs, 500 µs, 1 мс, 2 мс, и 4 мс. Это интервал времени между каждым записываемым отсчетом.

Operation

Окно установки взрывника

5-42

Январь 2002

5

• Preamp Gain (Усиление предусилителя)

Это величина усиления (дБ) предусилителя канала.

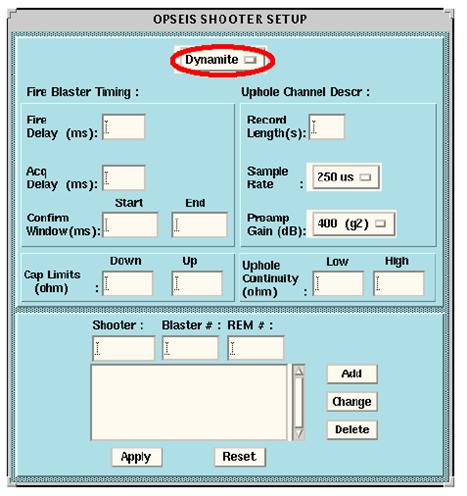

Shooter Setup pane (RF Blaster only) (Панель установок взрывника (только для генератора RF))

В этой части диалогового окна установки взрывника (Shooter Setup) пользователю позволяется вводить до 12 имен взрывника для операций Импульсного генератора (Impulsive RF). Как только введены эти имена, для каждого взрывника становится доступна кнопка в окне Operation 408UL. В текстовом окне, связанном с каждым взрывником, задается ПВ, относящееся к взрывнику. Кнопки взрывника позволяют пользователю перескакивать напрямую к необходимому ПВ в таблице операций. Ниже дано описание каждого из полей ввода и пояснение как установить необходимую информацию взрывника при использовании генератора RF.

• Shooter (Взрывник)

Это имя взрывника.

• Blaster number (номер генератора)

(Допустимый диапазон 0 до 9999999). Здесь задается серийный номер генератора RF.

• REM number (Номер REM)

(Допустимый диапазон 0 до 9999999). В этом поле задается серийный номер REM, который извлекает данные из генератора RF. Генератор RF не допускается на ведомом REM.

Усиление

Входная шкала

24 дБ

400 мВ

36 дБ

100 мВ

42 дБ

50 мВ

48 дБ

25 мВ

Руководство пользователя Том. 1

Окно установки рапорта оператора

0311401

5-43

5

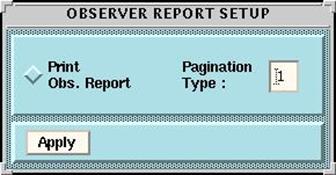

Окно установки рапорта оператора (Observer Report Setup)

Рапорт оператора (Obs Log) отражается в панели результатов (Results) главного окна OPERATION. Окно установки рапорта оператора (Observer Report Setup) позволяет выводить на печать рапорт после того, как заполнилась страница. Размер вашей страницы задается в Типе разбивки на страницы (Pagination Type), который описан в среде LOG. Для генерирования установки Рапорта оператора:

• Выберите Observer Report из меню Setup. Так вы откроете окно Observer Report Setup. • В текстовом окне “Pagination type”, введите номер требуемого шаблона (с 1 до 16). • Если вы активировали кнопку "Print Obs Report", то будет автоматически печататься каждая полная страница. • Нажмите APPLY, чтобы сохранить и активировать ваши установки.

Operation

Меню для установки Slip Time

5-44

Январь 2002

5

Меню для установки Slip Time Setup

(только для операций в режиме Slip-Sweep).

Выбор Slip Time из меню Setup откроет окно диалога, в котором вы можете задать время задержки slip (0 до 99 секунд), которое используется следующим образом: после начала свипа при работе в режиме Slip-Sweep, команда Огонь для следующего свипа не генерируется до тех пор, пока парк вибраторов не будет готов и не пройдет время задержки Slip. Время задержки Slip не должно быть меньше, чем требуемое время слушания. Детальную теорию работы смотрите в Slip-sweep на странице 5-58.

Руководство пользователя Том. 1

Запуск, останов и выполнение взрыва

0311401

5-45

5

Запуск, останов и выполнение взрыва

В этом разделе: • Общие сведения (страница 5-45) • GO (запуск) (страница 5-48) • STOP (останов) (страница 5-48) • ABORT (прерывание) (страница 5-48) • Автоматическая работа (страница 5-49) • Меню Look Properties (страница 5-52) • Извлечение данных взрыва (страница 5-53)

Общие сведения

Когда выбрана опция SOURCE из меню “Options”, в главном окне OPERATION появляется таблица, содержащая основную информацию по регистрации данных и позволяющая оператору выбирать какой пункт взрыва будет использован.

• Таблица операций

Таблица операций с источником должна быть задана используя

Окно установки работы с источником (страница5-29) после выбора опции “Source” из панели меню.

Колонки в главном окне OPERATION те же, что и в окне OPERATION SETUP, кроме колонки “Break Point”, которая помочена “Done”. Эта колонка используется для изображения точек разрыва, если они есть, и числа раз, которое каждый Пункт взрыва/вибрирования был зарегистрирован. (Это обновляет параметр Source Point Index (индекс ПВ)). Рукоятка окна позволяет вам делить панель на две таблицы.

• с одним источником, это позволяет вам показывать часть списка ПВ в верхней таблице и другую часть в нижней таблице. • с двумя источниками список ПВ первого источника показан в верхней таблице а список источника 2 показан в нижней таблице.

Operation

Запуск, останов и выполнение взрыва

5-46

Январь 2002

5

Если все необходимые параметры были установлены во всех главных окнах, то нажатие на любой ряд в таблице вызывает последовательное автоматическое выполнение следующих функций: 1-

функция LOOK.

2-

конфигурация расстановки (Line Forming).

3-

функция SEISMONITOR. Примечание для пользователей CMXL: С суперрасстановкой, формирование линии не требуется выполнять каждый раз при перемещении активной расстановки. Это экономит время. Смотрите Суперрасстановка (только пользователям CMXL) на странице 5-32.

• Shooters (Взрывники)

Если в таблице операций задан тип процедуры (Process Type) “Impulsive” и одно или более имя Взрывника заданы в установке взрывника (Shooter Setup), то при самом первом нажатии на таблицу операций справа появляется вторичная панель, содержащая кнопку для каждого взрывника. Текстовое окно, связанное с каждой кнопкой взрывника позволяет вам задавать номер ПВ, присвоенного каждому взрывнику. То, при нажатии любой из кнопок взрывника автоматически выберется пункт взрыва, связанный с этой кнопкой. (Выбранный ПВ подсвечивается в таблице операций). Если включена опция “LSI”,

• Генератор RF OSEIS 815

При использовании RF генератора OPSEIS 815 в радио или сдвоенной телеметрии, может появиться диалоговое окно со следующими сообщениями:

Blaster not responding, do you want to fire? Генератор не отвечает, продолжать подрыв? Blaster cap open, do you want to fire? Капсюль генератора открыт, продолжать подрыв? Blaster uphole error, do you want to fire? Вертикальная ошибка генератора, продолжать подрыв? Blaster cap open and uphole error, do you want to fire? Капсюль генератора открыт и вертикальная ошибка генератора, продолжать подрыв? Blaster not ready for shot, do you want to fire? Генератор не готов к подрыву, продолжать подрыв

• Выбор OK продолжит выполнение подрыва.
