Руководство пользователя (стр. 51 )

VE432

Кнопки функций

12-64

Январь 2002

12

• Полезные советы

Двойное нажатие в панели результатов вызывает сводку файла статуса журнала VE432 на месте диаграмм. Чтобы вернуться к графическому изображению, просто снова дважды нажмите на панель результатов. Если указатель мышки находится где-либо в графической панели, нажатие на правую кнопку мыши вызывает появление меню с двумя командами: SWITCH VIEW и PROPERTIES.

• Switch View Эта команда является функцией Zoom In/Zoom Out, которая увеличивает график, на который вы нажали правой кнопкой мыши или возвращает к виду, показывающему все графики.

• Properties

При выборе PROPERTIES откроется окно диалога, которое позволит вам выбрать свойства диаграммы:

Auto Scale

- Если вы выберите "Yes", то горизонтальная шкала автоматически настроится так, что будут показаны все отсчеты. - Выбор "No" вызовет появление текстовых окон "X min" и "X max", в которых отображаются самые крайние значения горизонтальной шкалы, регулируемые с помощью опции "yes". Вам разрешено изменять значения "X min" и "X max", чтобы отбросить крайние значения и, таким образом, вручную регулировать горизонтальную шкалу.

Bins

Это текстовое окно используется, чтобы задать число ячеек, которые вы хотите создать в диаграмме (также смотрите кнопку опций "Bar").

Grid

Yes : изображается сетка координат No : сетка координат не изображается

Gauss

Yes: кривая Гаусса изображается No : кривая Гаусса не изображается

Руководство пользователя Том 1

Кнопки функций

0311401

12-65

12

Bars

Эта кнопка опций используется для выбора типа аннотации, изображаемой над каждой панелью:

%

: Процентное отношение значений, содержащихся в бине, по отношению к всему набору значений.

Nb : Число значений, содержащихся в бине. • Вы можете перетаскивать любую диаграмму в утилит HCI PRINT для вывода на печать • Если вы хотите получить печатную копию панели результатов на параллельном принтере, используйте утилит SNAPSHOT.

VE432

Нормальная регистрация

12-66

Январь 2002

12

Нормальная регистрация

В этом разделе: • Общие сведения (страница 12-66) • Графический просмотр (страница 12-68) • Цифровой просмотр (страница 12-70) • Коды состояний DPG/DSD (страница 12-72)

Общие сведения

DSD, которые вы хотите использовать для нормальной регистрации, должны быть “выбраны”. Смотрите Look (страница 12-36), с правильными параметрами (т. е. каждый используемый DSD должен появиться с зеленым индикатором в полосе состояния главного окна). Когда вы готовы к нормальной регистрации, нажмите на кнопку “Auto”, в контрольной панели главного окна. В результате DPG подождет команды возбуждения от 408UL. 408UL не будет генерировать F O пока он не получит статус готовности из среды DPG. Когда сигнал готовности получен от лидера группы вибраторов, то есть, когда все выбранные вибраторы находятся на месте с опущенными прижимными башмаками, он может быть сохранен в среде DPG или автоматически передан в записывающую систему, в зависимости от того, нажата или отпущена кнопка группы в полосе состояния. Смотрите страницу12-3.

Когда он получает F O, DPG генерирует отметку момента для выбранных DSD. Затем берутся все запрограммированные свипы и все DSD, в свою очередь, передают их последние сообщения о статусе, соответствующие одному или более выполненным свипам, на DPG. Данные Статуса и контроля качества, генерируемые DPG, передаются на HCI через Ethernet связь и хранятся в ежедневном файле, автоматически генерируемом в среде LOG и называемом “normalAcqResult. hci408_0.ddd”

Руководство пользователя Том 1

Нормальная регистрация

0311401

12-67

12

где ddd означает юлианский день, когда был создан файл. (Они могут просматриваться из главного окна LOG). Результаты контроля качества и статуса не только сохраняются, но также отображаются в главном окне VE432, что делает простым оценку качества вибратора в реальном времени или в статистической пост-обработке. Результаты могут быть представлены в цифровом и графическом виде:

• Если изображена цифровая таблица:

- если вы указываете на названии таблицы и нажимаете на правую кнопку мыши, появляется меню, которое позволяет вам выбрать тип данные, просматриваемых в таблице,

- при двойном нажатии на любой из заголовков колонок вы переключаетесь в графический режим просмотра.

• Если изображены диаграммы, двойное нажатие на любой из графиков переключает в цифровой вид. .

Цвет данных контроля качества зависит от порогов тревоги, которые вы установили, используя команду “DSD limits” в меню Setup.

• Полезные советы

• При нажатии на кнопку функций STATISTICS будет показана статистика по сообщениям о статусе, полученным с DPG. Смотрите Статистика (страница 12-62). • Если включена опций Extended QC (меню Setup, команда QC Choice), данные контроля качества могут быть выведены в реальном времени в панели результатов, путем нажатия на кнопку функций Get QC. Смотрите Get QC (страница 12-47). Чтобы вернуться к нормальному виду, нажмите на кнопку функций Vib Fleet.

ПРИМЕЧАНИЕ: Когда вы активируете кнопку "Auto", данные контроля качества последних 50 сообщений о статусе выбранных DSD доступны в панели "Results" (если файл результатов не пустой). Радиосвязь позволяет DPG видеть проблемы у DSD с T0 для свипа. В этом случае DPG сообщит о статусе 98 “no T0 received” (не получено T0). Для каждого полученного сообщения о статусе, DPG проверяет идентичность частот синхронизации DSD и DPG. Если это не причина, он заменяет текущий статус на ошибку синхронизации (статус 19).

VE432

Нормальная регистрация

12-68

Январь 2002

12

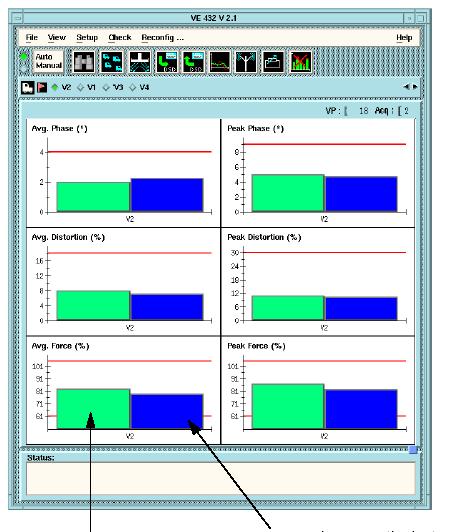

Графический просмотр

Внизу полосы состояния даны два текстовых окна, используемых для изображения номера Пункта вибрирования (VP) и Номера регистрации (Acq), к которым относятся результаты.

Показаны шесть диаграмм, для следующих данных контроля качества, доступных в сообщениях о статусе от DSD: Средняя фаза, Пиковая фаза, Среднее искажение, Пиковое искажение, Среднее усилие на грунт, Пиковое усилие на грунт. Красная горизонтальная линия в каждом графике показывает предел, определенный в меню Setup (команда "QC Limits").

Текущее значения контроля качества рассчитанной вибрации

Средние значения по последним 50 вибрациям

Руководство пользователя Том 1

Нормальная регистрация

0311401

12-69

12

Для каждого используемого DSD, каждый график показывает: • Зеленая или оранжевая полоса, показывающая значение контроля качества для последнего выполненного сбора данных (определенного в текстовом окне Acq):

ЗЕЛЕНАЯ если значение контроля качества ниже предела ОРАНЖЕВАЯ если оно превышает предел или замечена ошибка:

OV перегрузка W

предупреждение

T

ошибка синхронизации • Голубая или красная полоса, показывающая среднее значение контроля качества за последние 50 регистраций:

ГОЛУБАЯ если среднее значение контроля качества ниже предела КРАСНАЯ если оно превышает предел. Если код статуса от какого-либо DSD неверен или он показан вместо соответствующего значения контроля качества.

Интерпретацию кодов статуса смотрите на странице 12-72. Если статус DPG неверен, он появляется на видном месте в верхнем левом углу панели результатов, на оранжевом фоне, если это предупреждение или на красном фоне, если это серьезная ошибка.

VE432

Нормальная регистрация

12-70

Январь 2002

12

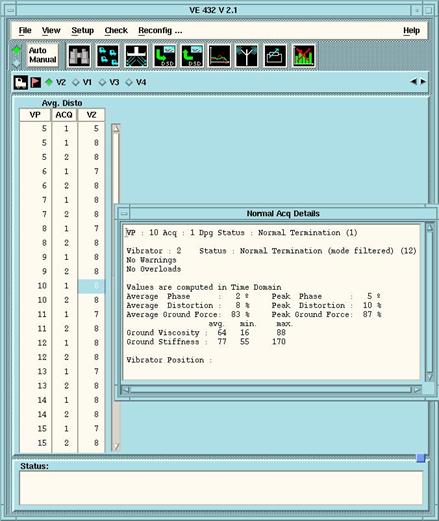

Цифровой просмотр

Изображается таблица, полученная по рапортам контроля качества за последние 50 регистраций. Для каждого DSD, в таблице показано:

• номер пункта вибрирования и номер Регистрации, • Средняя/Пиковая фаза, или Искажение или Усилие на грунт, в зависимости от гистограммы, на которую вы дважды нажимаете для переключения в цифровой вид. Вы можете выбрать любой из шести типов данных контроля качества, или Коды статуса, путем нажатия с помощью правой кнопки мыши на заголовок таблицы.

Цвет каждого бина в таблице должен интерпретироваться следующим образом: • Если вы выбрали Status Codes view:

Руководство пользователя Том 1

Нормальная регистрация

0311401

12-71

12

- БЕЛЫЙ фон, ЧЕРНЫЕ буквы: значения контроля качества внутри предела.

- БЕЛЫЙ фон, ОРАНЖЕВЫЕ буквы: - появляется код статуса 1 или 12, значения контроля качества в пределах границ, но была замечена Перегрузка и/или Предупреждение.

- или появляется код статуса 19.

- БЕЛЫЙ фон, ничего не показано: нет отклика от DSD.

- ОРАНЖЕВЫЙ фон, ЧЕРНЫЕ буквы: появляются коды состояния 1 или 12, или 19, одно из значений контроля качества превышает пределы, нет перегрузки, и нет предупреждений. - ОРАНЖЕВЫЙ фон, БЕЛЫЕ буквы: появляются коды состояния 1 или 12, или 19; одно из значений контроля качества превышает пределы и замечена Перегрузка и/или Предупреждение. - КРАСНЫЙ фон, БЕЛЫЕ буквы: если появляется любой другой статус.

• Если вы выбираете любой из QC views, цвета интерпретируются тем же образом, но только выбранный контроль качества проверяется на соответствие пределам.

Интерпретация кодов Статуса смотрите на странице 12-72. При двойном нажатии на любую из ячеек откроется вторичное окно, показывающее значения контроля качества, содержащиеся в сообщении о статусе соответствующего DSD для соответствующей регистрации. Следующие коды могут быть отмечены при перегрузках: F

Исходное усилие на грунт достигает удерживаемого веса.

P

Рассчитанное давление достигает максимального гидравлического давления.

M

Положение массы превышает используемую длину хода.

V

Положение катушки клапана превышает используемую длину хода.

E

Рассчитанный ток датчика момента, превышает максимально допустимую силу тока.

VE432

Нормальная регистрация

12-72

Январь 2002

12

Вы можете перетаскивать таблицу контроля качества в утилит HCI PRINT для ее вывода на печать (Смотрите Главу 1), или перетаскивать ее в панель результатов главного окна LOG. Сообщения о статусе DSD загружаются в базу данных. Их можно просматривать из главного окна LOG, используя функцию LOG VIEW. (Смотрите Log View на странице 11-24).

Коды состояний DPG/DSD

1

: Нормальное выполнение с SERVO INPUT = RAW.

2

: Свип прерван DSD. Неполадки оборудования (DVC).

10

: Пользователь прервал

12

: Нормальное выполнение с SERVO INPUT = FILTERED.

13

: Несоответствие таблиц регистрации DPG и DSD. Используйте функцию SET DSD чтобы исправить несоответствующую таблицу.

14

: Подъемное устройство не готово.

19

: Normal, Ошибка синхронизации (указывает на несоответствие часов DPG и DSD)..

20

: Hiline ошибка (только ведущий DPG).

21

: Свип # неопределен.

22

: Пользовательская ошибка (Пользовательский свип не существует на карте PCMCIA) или не считывается с карты PCMCIA.

25

: DPG тайм-аут (Неполадка оборудования ведущего DPG)

26

: Неполадка при запуске ведомого блока записи (только на ведомом DPG)

98

: Не получены данные T0 (неполадки с запуском свипа, или неполадки радио).

99

: Не получены данные T0 или сообщение о состоянии (неполадки с запуском свипа или DPG не удалось получить соответствующий статус DSD).

Руководство пользователя Том 1

VSR

0311401

12-73

12

VSR

В этом разделе: • Обзор (страница 12-73) • Пример (страница 12-73)

Обзор

VSR (Запись сигнала вибратора) – это функция, которая позволяет собирать сигналы вибратора на вибраторах и отправлять по радиосвязи на центральный блок управления в режиме реального времени (как только свип выполнен), используя стандартные блоки радиотелеметрии (SU6-R), так, что эти сигналы могут записываться как вспомогательные каналы в файл SEGD. Для подсоединения необходимых вспомогательных каналов, смотрите 408UL Руководство по Инсталляции. Способы обработки, использующие записанные сигналы вибратора, могут потребовать, чтобы вы специально запрограммировали VE432, чтобы все вибраторы не производили один и тот же свип внутри группы вибраторов. Это легко осуществляется с помощью VE432, используя опцию типа свипа Custom, которая позволяет каждому вибратору генерировать свип, загружаемый из карты PCMCIA. Для функции VSR, вам просто необходимо записать копию пользовательского свипа, смещенного на желаемую величину, но идентифицируемых одним и тем же именем, на стольких картах PCMCIA, сколько требуется, затем загрузить каждую карту в DSD. Для хранения файлов на карте PCMCIA, смотрите документацию к VE432 DSD. Также смотрите среду Operation (VSR должна быть активирована в окне Process Type).

Пример

Предположим, что вы желаете совершить пять регистраций на каждом ПВ, с четырьмя вибраторами, а начальная фаза каждого вибратора для каждой регистрации будет как показано в таблице ниже:
