Руководство пользователя (стр. 21 )

Operation

Окно установок типа сигнала

5-22

Январь 2002

5

Окно установок типа сигнала

В этом разделе: • Обзор (страница 5-22) • Опции типа сигнала (страница 5-23) • Для установки типа сигнала (страница 5-24) • Подробнее о файлах синтетических сигналов (страница 5-25) • Тесты на подобие (страница 5-28)

Обзор

Это окно установок доступно только при включении опции Signal (сигнал) (смотрите страницу 5-2: главное меню окна Options). Вы можете задавать до 16 типов сигналов.

Руководство пользователя Том. 1

Окно установок типа сигнала

0311401

5-23

5

Опции Signal type (типа сигнала)

• Field Noise (полевой шум)

Опция тестирования, используемая для регистрации (без команды Огонь) и записи шума, улавливаемого сейсмоприемниками на каждом канале, используемом в расстановке. Длина записи задается в меню установки Process Type (тип процесса). Результаты не анализируются HCI. Шаг дискретизации выбирается пользователем. Детали смотрите в 408UL Руководство пользователя Том. 3. ПРИМЕЧАНИЕ: регистрация, выполняемая LAUs, не синхронизируется управляющим модулем 408UL: регистрация в каждом блоке срабатывает изнутри, независимо от других модулей.

• Field Impulse (полевой импульс)

Опция тестирования, используемая для регистрации (без команды Огонь) импульсной характеристики каждого канала используемого в расстановке. Длина записи задается в меню установки Process Type (тип процесса), шаг дискретизации и фильтр в установке Crew. Результаты не анализируются HCI. Детали смотрите в 408UL Руководство пользователя Том. 3.

• Instrument pulse (Инструментальный импульс)

Опция, используемая для регистрации и записи одно-выборочного тестового сигнала.

• Synthetic (синтетика)

Опция тестирования, используемая для регистрации и записи синтетического сигнала (из файла, содержащего необходимые примеры генерирования тестового сигнала). Файл должен быть помещен в директории /users/sn408/sn408File/synthetic. Выберите необходимый файл из окна списка “File Name”. Смотрите Подробнее о файлах синтетических сигналов (страница 5-25).

Также смотрите 408UL Руководство пользователя Том. 2.

Operation

Окно установок типа сигнала

5-24

Январь 2002

5

• Similarity (Подобие, только для пользователей CM408)

Опция тестирования, посвященная тестам на подобие вибраторов. В сочетании с процедурой корреляции этот сигнал рассчитывает положительную и отрицательную ветви получаемого сигнала. Локальный пилот должен подаваться на Вспомогательный канал 1. Process Type (тип процесса) используемый для тестов на подобие должен включать следующие установки: Correl Before (коррел. до), 1 Acquisition Number (номер регистрации), 1 Dump (вывод), Pilot Correl (корр. пилота) входной на “a1”. Для радио подобия:

• отраженный пилот (локальный пилот, смещенный на радиозадержку), если имеется, должен подаваться на вспомогательный канал 2. • отраженный свип (измерения вибратора), если имеется, должен подаваться на вспомогательный канал 3.

Для теста подобия проводной линии, сигналы с вибраторов должны подаваться на желаемые каналы.

Для установки Signal Type (типа сигнала)

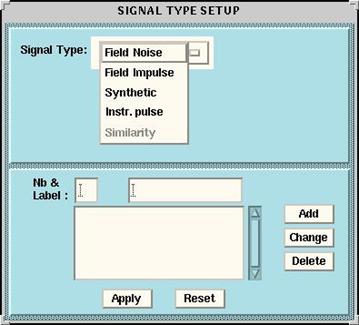

• Выберите Signal Type в меню Setup. Так вы откроете окно задания типа сигнала Signal Type Setup. • С помощью кнопки опций в верхней части верхней панели в окне Signal Type Setup выберите желаемый тестовый сигнал. Соответствующие параметры будут в верхней панели. • После задания типа сигнала Signal Type в верхней панели, вам просто необходимо ввести номер типа сигнала (Signal Type Number) (допустимый диапазон: 1 до 16) в нижней панели, затем нажмите APPLY для сохранения и активации типа сигнала. • При двойном нажатии на любом из типов сигналов в окне списка, (в нижней панели) покажутся параметры в верхней панели. (Для активации выбранного типа сигнала, нажмите APPLY).

Руководство пользователя Том. 1

Окно установок типа сигнала

0311401

5-25

5

Подробнее о файлах синтетических сигналов

Смотрите также 408UL Руководство пользователя Том. 2.

• Synthetic Signals (синтетические сигналы)

Файл синтетических сигналов содержит описание сигналов, подаваемых на Сейсмические и вспомогат. каналы. Могут возникнуть три случая:

• Описан один синтетический сигнал: тот же самый сигнал подается как на сейсмические, так и на вспомогательные каналы. • Описаны два синтетических сигнала: первый подается на сейсмические каналы, а второй подается на вспомогательные каналы (используемые для моделирования операций корреляции для одного источника). • Описаны три синтетических сигнала: первый подается на сейсмические каналы, второй – на первый вспом. канал, а третий – на другие вспомогательные каналы (используемые для моделирования операций корреляции для двух источников).

• File Syntax (Синтаксис файла)

• Пустые строки и строки, начинающиеся # в первой колонке, игнорируются. • Регистрации идентифицируются с помощью текстовой строки, начинающейся символом @ (в первой колонке) за которым идет символ пробела и номер регистрации. Если нет @, то описанные сигналы общие для всех регистраций. • Каждый описанный синтетический сигнал начинается звездочкой (*) в первой колонке. • Сигнал состоит из последовательности отсчетов и описывается 5 значениями отсчетов в строке, каждая строка начинается с последовательного первого значения в строке (0, 5, 10, 15 и т. д.), в целях лучшей удобочитаемости. • Каждый отсчет дан в форме целого числа со знаком от - 8388608 до 8388607. Максимальное число отсчетов 32000, что позволяет задание сигналов максимальной длины 32000, умноженного на шаг дискретизации.

Operation

Окно установок типа сигнала

5-26

Январь 2002

5

Если длительность регистрации превышает длину заданного синтетического сигнала, то, после последнего отсчета, сигнал начинается снова с первого отсчета (последовательный номер 0).

• Пример с сигналами, общими для всех регистраций

# пример файла с 3 сигналами

* Сейсмический сигнал из 20 отсчетов 0

0

1

2

3

4

5

5

6

7

8

91419

* AUX1 сигнал из 20 отсчетов 0

0

1

2

3

4

5

5

6

7

8

91419

* AUX2 до AUXN сигнал из 20 отсчетов (N зависит от расстановки). 0

0

1

2

3

4

5

5

6

7

8

91419

Руководство пользователя Том. 1

Окно установок типа сигнала

0311401

5-27

5

• Пример с различными сигналами в двух или более регистрациях

# Пример синтетического файла с разными сигналами двух регистрациях @ 1 * сейсмический сигнал из 20 отсчетов

0

0

1

2

3

4

5

5

6

7

8

91419

* AUX сигнал из 20 отсчетов 0

0

1

2

3

4

5

5

6

7

8

91419

@ 2 * сейсмический сигнал из 20 отсчетов

0

50

5

556065

* AUX сигнал из 20 отсчетов 0

50

5

556065

Operation

Окно установок типа сигнала

5-28

Январь 2002

5

Тесты подобия

• ПользователямCMXL

На вспомогательный канал подаются с вибратора все сигналы подобия. В окне Process Type Setup, создайте тип процедуры (Process Type) для тестов подобия со следующими установками:

• тип процедуры “Correl Before”. • номер регистрации 1 (Acquisition Number). • вывод на печать 1 (Dump). • В окне Aux Process Descriptor этого типа процедуры (Process Type), задайте выполнение операции корреляции с каждым вспомогательным каналом. Например если задано “a1-a8*a1”, то будет записана автокорреляция a1, взаимная корреляция a1 с a2, a1 с a3, и т. д.). Как результат корреляции вспомогательного канала с ним же самим или с другим, на ленту или плоттер выводятся две вспомогательные трассы (одна трасса для положительного времени пика корреляции, а другая для отрицательного времени).

• Пользователям CM408:

Используйте опцию “Similarity” типа сигнала. Смотрите Подобие (только пользователям CM408) на странице 5-24.

Руководство пользователя Том. 1

Окно установок в режиме Source

0311401

5-29

5

Окно установок в режиме Source (источник)

В этом разделе: • Параметры работы (страница 5-29) • Чтобы сформировать задание режима Source (страница 5-33)

Параметры работы

Это окно установки доступно при включенной опции Source (смотрите страницу 5-5: главное окно меню Options).

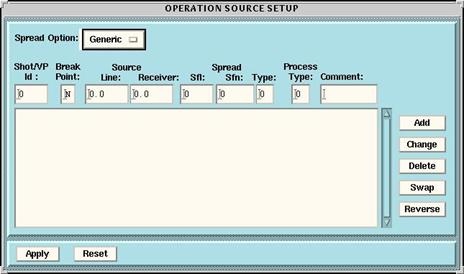

Оно включает в себя таблицу, в которой содержатся характеристики запланированных последовательных пунктов возбуждения. При загрузке файлов SPS в базу данных в среде LOG, вы автоматически генерируете эту таблицу. В окне, представленном ниже, показан пример таблицы операций. Чтобы сохранить таблицу в файл вы можете использовать меню “File”.

• Опция Spread (расстановка)

Эта кнопка опций позволяет вам выбирать между "Absolute" и "Generic".

• При выбранной опции "Absolute", вам необходимо задавать полную регистрирующую расстановку, которая будет использоваться при каждом возбуждении. При загрузке
