Управление радио секцией

В этом разделе: • Общие сведения (страница 4-84) • Параметры (страница 4-85) • Работа с модулем SU6-Rs (страница 4-86) • Быстрое развертывание (страница 4-90)

Общие сведения

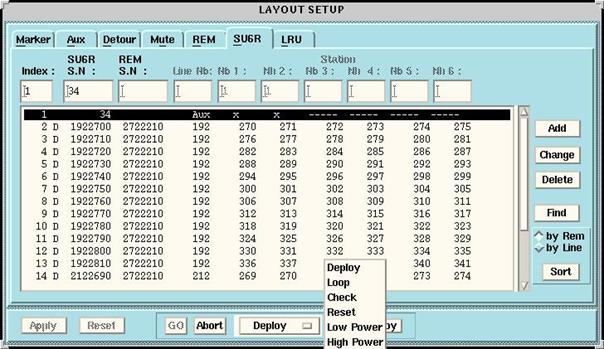

Вы открываете это окно путем выбора Layout из меню Setup и нажатия на таблице SU6-R. Она используется для описания секций приемников радио-типа, путем присваивания задаваемым положениям приемников номерам разворачиваемых каналов SU6-Rs.

Руководство пользователя Том. 1

Управление секцией радио

0311401

4-85

4

Parameters (параметры)

• Index (индекс)

(Допустимый диапазон: 1 до 1200). Последовательный номер в списке модулей SU6-R.

• SU6-R S. N. (серийный номер SU6-R)

(Допустимый диапазон: 0 до 9999999). SU6-R серийный номер.

• REM S. N. (серийный номер REM)

(Допустимый диапазон: 0 до 9999999). Серийный номер REM, выбранного для управления заданным SU6-R. Также смотрите Радио или сдвоенная телеметрия (страница 4-73).

ПРЕДУПРЕЖДЕНИЕ

Там, где SU6Rs используются в режиме кабельной связи, каждый ведомый SU6R должен управляться тем же REM, что и ведущий SU6R.

• Line Nb (номер линии)

(Допустимый диапазон: 0 до 99999). Используется для задания приемной линии, на которой развертывается заданный SU6-R.

Line

Управление секцией радио

4-86

Январь 2002

4

• Station Nb 1 to 6 (номер станции с 1 по 6)

(Допустимый диапазон: 0 до 99999). Шесть текстовых окон, используемых для задания положения приемника, присвоенных каждому каналу в заданном SU6-R.

Working with SU6-Rs (работа с модулем SU6-Rs)

В окне списка слева от кнопки ADD показан список описанных SU6-Rs. Для описания нового SU6-R, введите требуемый номер и описание в соответствующие текстовые окна, затем нажмите ADD. Чтобы внести изменения в любую существующую SU6-R, дважды нажмите на желаемый ряд в окне списка. Соответствующее описание появится в текстовом окне. Сделайте желаемые изменения и нажмите CHANGE. ПРИМЕЧАНИЯ: 1. Если развернут выбранный SU6-R, то сразу можно изменить только Frequency (частоту). Для изменения других полей, вы должны сначала нажать UNDEPLOY.

2. Если вы хотите присвоить развернутый SU6-R другому REM, просто измените серийный номер REM (REM SN) для этого SU6-R в окне списка.

3. В случае проблем со сбором данных из любого из SU6-R, ошибки сбора данных передаются в главное окно (вместе с серийным номером виновного SU6-R). В случае ведомого (“slave”) SU6-R (например, используемого в режиме кабельной связи), вместо него должен быть заподозрен ведущий (“master”) SU6-R (поскольку большую часть времени возникают проблемы из-за радиосвязи, а не кабельной связи). Чтобы перейти на конкретный SU6-R в списке, введите его идентификационный номер в текстовое окно SU6-R S. N. и нажмите FIND. Чтобы перекомпоновать желаемые линии по номерам REM или номерам линий, выберите требуемую опцию (By REM/By Line) и нажмите SORT. Чтобы убрать SU6-Rs из списка, задайте требуемые номера SU6-R в текстовом окне индексов и нажмите DELETE.

Руководство пользователя Том. 1

Управление секцией радио

0311401

4-87

4

Для сохранения списка SU6-Rs, нажмите APPLY. ПОДСКАЗКА: Чтобы выбрать несколько рядов в окне списка, нажмите:

- Shift-нажатие клавиши мыши для соседних рядов, - Control- нажатие клавиши мыши для отдельных рядов.

ПОДСКАЗКА: Вы можете нажать несколько раз клавишу <c> чтобы перекомпоновать SU6-Rs по коду статуса развертывания в окне списка:

- 1-ый раз - 1-ый SU6-R не развернутый. - 2-ой раз – выбор 1-ого развернутого SU6-R в режиме RF радиосвязи (R). - 3-ий раз - выбор 1-ого развернутого SU6-R как MASTER (M) (ведущего). - 4-ый раз – выбор 1-ого развернутого SU6-R как SLAVE (S) (ведомого). - 5-ый раз – выбор 1-ого развернутого SU6-R как MUTE (T) (молчащего).

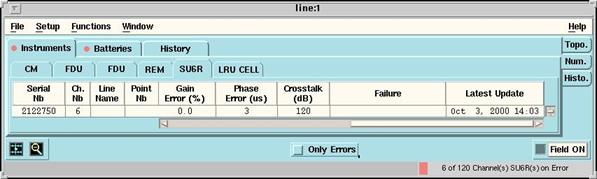

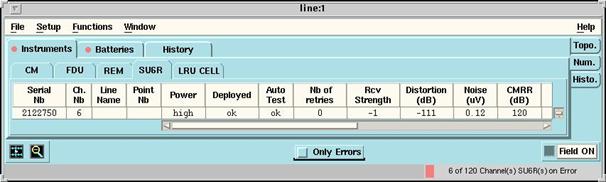

Вы можете просматривать статус каждого SU6-R определенного в этом окне в цифровом виде или, используя правую кнопку мыши и выбирая Properties, в графическом окне. Кнопка опций в нижней части окна SU6-R Layout Setup используется, чтобы развернуть /свернуть, проверить SU6-Rs по требованию и проверить их уровень мощности. Сначала вы должны выбрать требуемые SU6-Rs (путем нажатия в окне списка). Вы также можете использовать меню, всплывающее при нажатии правой кнопки мыши на графическом окне, с помощью чего вызываются одна или более контекстных икон, которые позволяют вам выполнять действия с выбранным SU6-R (например развертывать, и т. д.).

• Deploy (развертывание)

Если выбрана эта опция, нажатие на GO присваивает каналы выбранного SU6-Rs физическим линиям и приемникам. (Эта функция эквивалентна функции формировки линии в модулях кабельного типа, выполняемой до просмотра или проверки линии или функций тестирования). В группе REM, вы можете развертывать все SU6-Rs одновременно.

Line

Управление секцией радио

4-88

Январь 2002

4

• Undeploy (сворачивание)

Если выбрана эта опция, нажатие на GO отменяет присвоение выбранных каналов SU6-R.

• Loop (цикл)

Если выбрана эта опция, нажатие на GO заставляет систему замыкать цикл на команде получить статус от выбранных SU6-Rs. Если вам не удается получить статус от какого-либо SU6-R из-за проблем с радиосвязью, вы можете использовать эту функцию и настраивать положение антенны SU6-R's до тех пор, пока не получите статус. Чтобы выйти из цикла, нажмите ABORT.

• Check (deployed SU6-Rs) (Проверка развернутых SU6-Rs)

Если выбрана эта опция, нажатие на GO активирует сбор статуса с выбранных развернутых SU6-Rs, включая целостность и напряжение батареи.

• Reset (deployed SU6-Rs) (Перезагрузка развернутых SU6-Rs)

Если выбрана эта опция, нажатие на GO генерирует команду перезагрузки оборудования SU6-Rs и переразвертывает заданные SU6-Rs.

• Low Power (deployed SU6-Rs) (Низкая мощность развернутых SU6-Rs)

Если выбрана эта опция, нажатие на GO указывает выбранным SU6-Rs использовать режим экономии энергии (25 Вт) для передачи информации обратно к REM. (Заметим: если SU6-R не удается получить команду, то информация низкая /высокая мощность в окне Line на HCI может не отражать реально функционирующий режим Low/ High Power (низкая /высокая мощность) для этого SU6-R).

• High Power (deployed SU6-Rs) (высокая мощность развернутых SU6-Rs)

Если выбрана эта опция, нажатие на GO указывает выбранным SU6-Rs использовать режим высокой мощности (40 Вт) для передачи информации обратно к REM. (Заметим: если SU6-R не удается получить команду, то информация низкая /высокая мощность в окне Line на HCI может не отражать реально функционирующий режим Low/ High Power (низкая /высокая мощность) для этого SU6-R).

Руководство пользователя Том. 1

Управление секцией радио

0311401

4-89

4

.

Line

Управление секцией радио

4-90

Январь 2002

4

Quick Deploy (Быстрое развертывание)

При выборе Quick Deploy из меню Functions открывается вторичное окно, в котором вы можете назначить номер REM, номер линии (Line number), и положения приемников каналам SU6R быстрее, чем вы бы это могли сделать, используя окно Layout Setup. (Вам не требуется вводить Положение приемника каждого канала в текстовые окна Station Nb (номеров станций)).

Вам просто надо задать следующее: • SU6R #

(Допустимый диапазон: 0 до 9999999). Серийный номер SU6-R.

• REM #

(Допустимый диапазон: 0 до 9999999). Серийный номер REM, управляющего заданным SU6-R. Также смотрите Радио или сдвоенная телеметрия (страница 4-73).

• Line #

(Допустимый диапазон: 0 до 99999). Используется для задания линии приема, на которой развертывают каналы заданного SU6R.

• Point #

Положение приемника, которое приписывается первому каналу, заданному в текстовом окне Station #.

• Station #

Номера развертываемых каналов. Пример записи: “1-6”.

Пример: При вводе “100” в графу номера точки и “1-6” в графу номера станций положениям приемников 100, 101, 102, 103, 104, 105 будут приписаны каналы 1, 2, 3, 4, 5, 6 соответственно. Нажатие на GO припишет каналы заданного SU6-R физической линии и приемникам.

Руководство пользователя Том. 1

Функции тестирования

0311401

4-91

4

Функции тестирования

В этом разделе: • Обзор (страница 4-91) • Инструментальные тесты (страница 4-93) • Полевые тесты (страница 4-95) • Сейсмомонитор (страница 4-98)

Обзор

Вы можете открыть это окно путем выбора Tests из меню Functions.

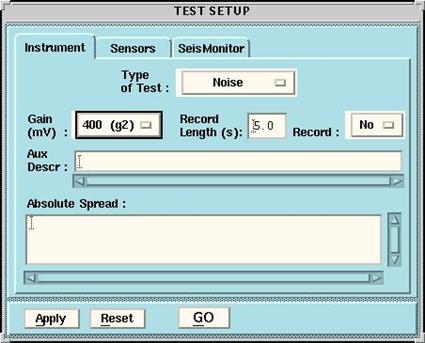

Выберите необходимые тесты и опции, нажмите APPLY для активирования ваших установок, затем нажмите GO для запуска теста.

Line

Функции тестирования

4-92

Январь 2002

4

ПРИМЕЧАНИЕ: Описание принципа каждого теста, смотрите в 408UL Руководстве пользователя Том. 3.

Результаты появляются в Цифровом или Графическом окне по вашему выбору. Для интерпретации результатов определенного теста, смотрите легенду в нижней части главного окна (при выбранном тесте в графическом виде). Результаты теста могут быть представлены в форме гистограмм путем нажатия на Histo. таблицу в главном окне. Установки в окне Test Setup (задания теста) используются также для каждого теста, который вы запускаете кнопкой GO в графическом виде.

• Absolute Spread (Абсолютная расстановка)

Окно списка Absolute Spread используется для задания положений линий и приемников, которые должны быть тестированы (например 10: 101-105g1),

тест

Шаг дискретиз.

Усиление

Тип фильтра

Инструмент.

Полевой

Шума

Выбор пользоват.

Выбор пользоват.

Выбор пользоват.

Искажения

Выбор пользоват.

Выбор пользоват.

Выбор пользоват.

Усилен. и фазы

Выбор пользоват.

Выбор пользоват.

Выбор пользоват.

Коэф. подавл. синфазн. составл.

Выбор пользоват.

Выбор пользоват.

Выбор пользоват.

Перекрест. помех

Выбор пользоват.

Выбор пользоват.

Выбор пользоват.

Сопротивлен.

Выбор пользоват.

См. Том 3

См. Том 3

Утечки

Выбор пользоват.

См. Том 3

См. Том 3

Шума

Выбор пользоват.

См. Том 3

См. Том 3

Наклона

См. Том 3

См. Том 3

См. Том 3
