3.3. Дистанционное обновление версий программы

Пользователи, заключившие с биржей договор на дистанционное обновление версий программы по сети, при выходе новой версии программы получают сообщение, показанное на Рис. 2.5.

Рис. 2.5. Диалог RTS

Для обновления версии немедленно следует ответить Yes, для обновления версии при следующем запуске программы – No. В том случае, когда была изменена структура базы данных, для продолжения работы необходимо немедленное обновление версии программы.

3.4. Репликация данных

Репликацией называется приведение локальной базы данных на компьютере трейдера в соответствие с данными, хранящимися на центральном сервере.

Репликация может быть частичной или полной. При частичной репликации в локальную БД вносятся небольшие по объему изменения и дополнения (например, поступает информация о только что зарегистрированных сделках). При полной репликации локальная база данных обновляется полностью.

Частичная репликация данных на компьютере трейдера производится в двух случаях:

1. В начале сеанса работы с RTS Plaza Workstation, поскольку за время, прошедшее после завершения предыдущего сеанса работы, на рынке произошли какие-то события (например, изменилось множество выставленных заявок, появились новые отчеты о сделках). Не следует приступать к работе до завершения репликации данных!

2. В ходе текущего сеанса работы с RTS Plaza Workstation.

Полная репликация производится при входе в RTS Plaza Workstation с пустой базой данных, либо по команде администратора ТС.

4.1. Рабочая панель

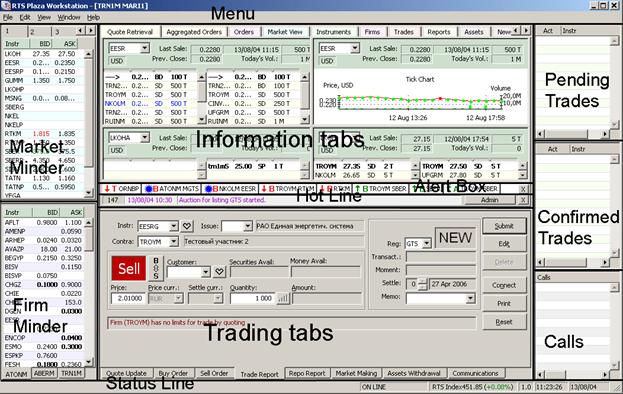

Рабочая панель, изображенная на Рис. 3.1, является основным рабочим окном программы. Рабочая панель слагается из ряда функциональных областей, границы межу областями показаны штриховыми линиями на Рис. 3.1. Схема размещения областей на Рабочей панели показана на Рис. 3.2.

Рис. 3.1. Рабочая панель

Ниже дается краткое описание основной информации, отображаемой в областях и на вкладках. Детальное описание вкладок и областей, доступных команд и приемов работы в них отнесено в последующие разделы.

Две основные области расположены в центральной части экрана - информационная область Information tabs размещена над операционной, торговой областью Trading tabs.

Menu (меню)
Market Minder (Обзор рынка)	Information tabs (Информационные вкладки): Quote Retrieval (Очереди заявок) Aggregated Orders (Агрегированные заявки) Orders (Заявки) Market View (Вид рынка) Instruments (Инструменты) Firms (Компании) Trades (Сделки) Reports (Отчеты) Assets (Активы) News (Новости) Alert Log (Лог алертов) Info (Инфо) Guarantee (Обеспечение) Money Repo (Репо по деньгам) Securities Repo (Репо по ЦБ)	Pending Trades (Неподтвержденные сделки)
Confirmed Trades (Подтвержденные сделки)
Firm Minder (Обзор компании)
Alert Box (Строка алертов)
Hot Line (Информационная строка)
Trading tabs (Операционные вкладки): Quote Update (Ввод заявки) Buy Order (Покупка) Sell Order (Продажа) Repo Order (Репо-заявка) Trade Report (Отчет о сделке) Repo Report (Отчет репо) Market Making (Маркет-мейкинг) Assets Withdrawal (Вывод активов) Communications(Коммуникатор)
Calls (Вызовы)
Status Line (Строка состояния)

Рис. 3.2. Структура Рабочей панели

Каждая из основных областей представляет собой фиксированный набор вкладок, содержащих информацию (в секции Information tabs) или позволяющих выполнить операции (в секции Trading tabs).

Слева расположена дополнительные информационные области Market Minder (Обзор рынка)и Firm Minder (Обзор компании). Эти области также сдержат несколько вкладок, причем их число и содержимое регулируется пользователем.

В правой части окна располагаются три контрольных области. В них отражаются состояния процесса заключения сделок и переговоров с другими участниками торгов:

· вверху, в области Pending Trades (Неподтвержденные сделки) – список переговорных сделок, которые требуют действий со стороны трейдера или его контрагента;

· посередине, в области Confirmed Trades (Подтвержденные сделки) – список сделок по котировкам и аукционных сделок, которые заключены пользователем на протяжении некоторого интервала времени (например, в течение последних пяти минут);

· внизу, в области переговоров Calls (Вызовы) – список абонентов, с которыми ведется обмен текстовыми сообщениями.

Между двумя основными областями Information tabs (Инфомационные вкладки) и Trading tabs(Операционные вкладки) размещены две небольших контрольных строки Alert Box (Строка алертов)и Hot Line (Информационная строка). В строке алертов Alert Box отображается список последних 12-16 сработавших алертов. В информационной строке Hot Line отображаются заголовки информационных сообщений, поступивших на вкладку News (Новости), и важных административных сообщений ТС.

Сверху и снизу рабочее окно замыкают, соответственно, строка основного меню Menu (Меню) и строка состояния программы Status Line.

Описанное взаимное расположение областей фиксировано, однако их размеры могут быть изменены перемещением разделяющих подвижных перегородок (splitters). Горизонтальные перегородки смещаются по вертикали, вертикальные – по горизонтали.

4.2. Информационные области и вкладки Рабочей панели

Область Market Minder (Обзор рынка) содержит однотипные вкладки, на каждой из которых отображается список инструментов с указанием лучших цен (котировок) на покупку и продажу. Информация о компаниях, выставивших лучшие котировки, в области Market Minder отсутствует.

Содержание вкладок (какие именно инструменты и в каком порядке размещаются в списке) определяет пользователь. Пользователь может добавлять инструмент в любое место списка, перемещать его внутри списка или удалять его из списка.

Область Firm Minder (Обзор компании) содержит однотипные вкладки, на каждой из которых отображается список инструментов, котируемых определенной компанией-участницей торгов (в том числе и компанией пользователя).

Число вкладок не ограничено. Наименование вкладки совпадает с кодом компании-участницы торгов.

По каждому инструменту приводятся выставленные компанией котировки. Коды инструментов в списке упорядочены по алфавиту.

Порядок размещения вкладок (котировки каких именно компаний и в какой последовательности размещаются на вкладках) определяет пользователь, что выполняется переносом кода компании-участницы на вкладку.

Вкладка Quote Retrieval (Очереди заявок) содержит однотипные секции, каждая из которых относится к одному инструменту. Число секций устанавливается пользователем в интервале от 1 до 16.

В каждой секции отображается по два списка текущих заявок: слева - на покупку (Bid); справа – на продажу (Ask). Заявки в списке упорядочены от лучшей (вверху списка) к худшей (внизу списка).

Вкладка Aggregated Orders (Агрегированные заявки) содержит однотипные секции, каждая из которых относится к одному инструменту. Число секций устанавливается пользователем в интервале от 1 до 16.

В каждой секции отображается один список текущих заявок в порядке убывания цены инструмента. Список включает в себя как заявки на продажу (Ask), расположенные в верхней части списка, так и заявки на покупку (Bid), расположенные внизу списка. Заявки Ask и Bid разделяет полоса (строка), содержащая параметры последней сделки по данному инструменту.

Вкладка Orders (Заявки) содержит список всех актуальных заявок компании трейдера, для каждой из которых приводится основные параметры: цена, количество инструмента, условия сделки, тип и условия активации заявки, код торговых счетов, время объявления в Торговой системе.

Вкладка Market View (Вид рынка) содержит список инструментов, для каждого из которых приводится набор рыночных показателей.

Информация о компаниях, выставивших лучшие котировки, на вкладке Market View (Вид рынка) отсутствует.

Содержание вкладки (какие именно инструменты и в каком порядке размещаются в списке) определяет пользователь. Пользователь может добавлять инструмент в любое место списка, перемещать его внутри списка или удалять его из списка.

Вкладка Instruments (Инструменты) является справочником инструментов, котируемых на бирже. Список упорядочен так, что коды инструментов Instr (Инст.)приведены в алфавитном порядке.

Вкладка Firms (Компании) является справочником зарегистрированных участников ТС. Список участников упорядочен так, что коды участников Name (Назв.) приведены в алфавитном порядке.

Вкладка Trades (Сделки) содержит часть списка всех сделок, совершенных в ТС всеми участниками. В список включены сделки по тем инструментам, по которым разрешен просмотр информации на данной рабочей станции.

Список упорядочен в обратной временной последовательности по параметру Trade Moment (Момент сделки) (момент ввода отчета о сделке в систему) или Affirm Moment (момент подтверждения отчета о сделке).

Вкладка Reports (Отчеты) содержит список отчетов обо всех сделках, совершенных в ТС компанией пользователя, по которым не закончился срок расчетов, указанный в отчете о сделке.

Вкладка Assets (Активы) содержит описание активов компании, депонированных для торговли на биржевом рынке. Вкладка содержит список кодов торговых счетов (КТС), а также списки банков и депозитариев, где размещены торговые счета.

Вкладка News (Новости) предназначена для просмотра сообщений ТС и новостей тех информационных агентств, услугами которых пользуется компания трейдера. Список упорядочен в обратной временной последовательности – выше в списке размещена более свежая информация.

Вкладка Alert Log (Лог алертов) содержит список алертов, сработавших в последнем сеансе работы с программой.

Вкладка Info (Инфо) содержит описание действующих в программе настроек.

Вкладка Guarantee (Обеспечение) содержит лимиты клиентов на классических торгах при проведении операций через центрального конрагента (анонимная классика в том числе).

Вкладка Money Repo (Репо по деньгам) отображает все котировки репо на заем или размещение денежных средств под залог ценных бумаг.

Вкладка Securities Repo (Репо по ЦБ) отображает все котировки репо на заем или размещение ценных бумаг под залог денежных средств.

Область Pending Trades (Неподтвержденные сделки) содержит список переговорных сделок, которые требуют действий со стороны трейдера или его контрагента.

Область Confirmed Trades (Подтвержденные сделки) содержит список сделок по котировкам и по адресным заявкам, которые заключены в течение некоторого времени (например, последних пяти минут). Эти сделки не требуют действий со стороны трейдера или его контрагента. Информация о них отображается в области в течение некоторого времени, продолжительность пребывания отчета о сделке в этой области регулируется в настройках.

Область Calls (Вызовы) содержит список абонентов, с которыми ведется обмен текстовыми сообщениями.

4.3. Операционные вкладки Рабочей панели

Вкладка Quote Update (Ввод заявки) предназначена для объявления и изменения заявок на Классическом рынке. На левой половине вкладки задаются параметры заявки на покупку (Bid), на правой половине вкладки размещены параметры заявки на продажу (Ask).

Вкладки Buy Order (Покупка) и Sell Order (Продажа) предназначены для объявления и изменения заявок на биржевых торгах и множественных заявок на Классическом рынке. На вкладке Buy Order (Покупка) задаются параметры заявки на покупку, на вкладке Sell Order (Продажа) задаются параметры заявки на продажу.
