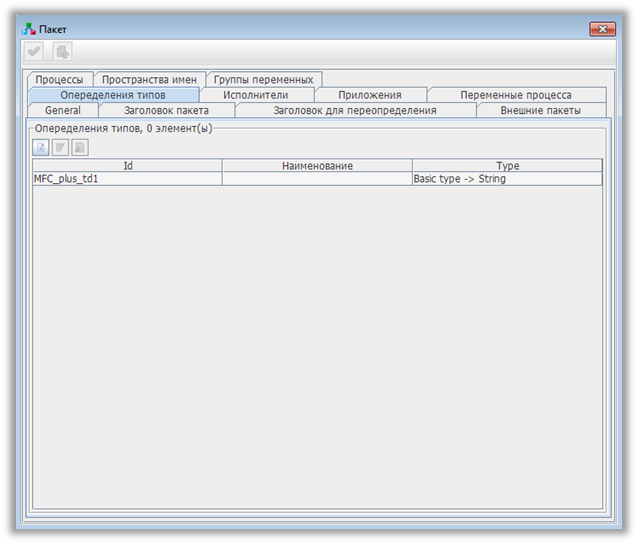

Рисунок 179 – Закладка «Определение типов»

Закладка «Исполнители» содержит информацию об исполнителях пакета. Каждая строка в таблице описывает отдельного исполнителя. Таблица исполнителей имеет поля «ID», «Наименование» (необязательное значение) и «Тип исполнителя». Над таблицей расположены кнопки для управления записями таблицы исполнителей (см. Рисунок 180).

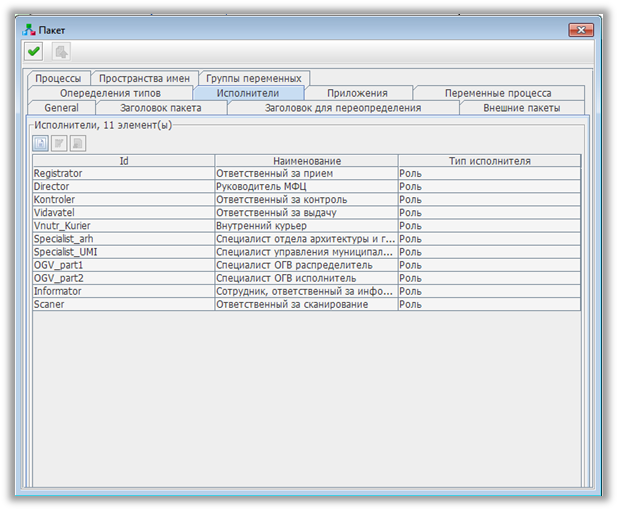

Рисунок 180 – Закладка «Исполнители»

Закладка «Приложения» содержит информацию обо всех приложениях пакета. Каждая строка в таблице описывает отдельное приложение. Таблица приложений имеет поля «ID», «Наименование» (необязательное значение). Над таблицей приложений расположены кнопки для управления записями таблицы приложений (см. Рисунок 181).

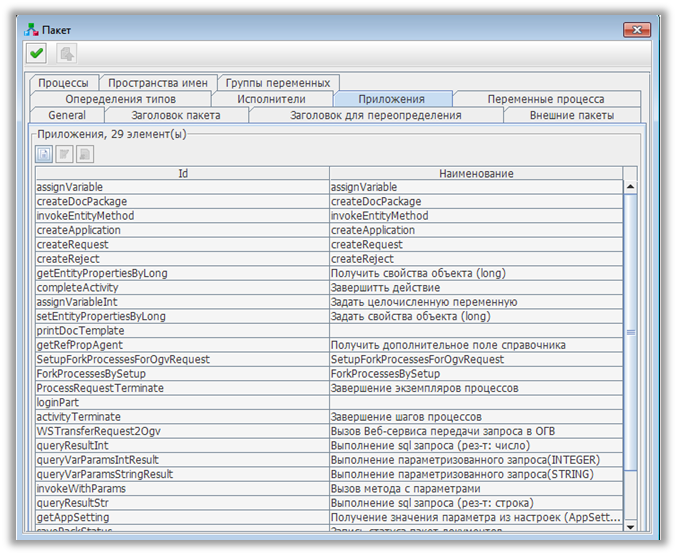

Рисунок 181 – Закладка «Приложения»

Закладка «Переменные процесса» содержит информацию о переменных процесса в пакете. Каждая строка в таблице описывает переменную процесса. Таблица переменных процесса имеет поля «ID», «Наименование» (необязательное значение) и «Тип данных». Над таблицей расположены кнопки для управления записями таблицы переменных процесса (см. Рисунок 182).

Рисунок 182 – Закладка «Переменные процесса»

Закладка «Процессы» содержит информацию о процессах пакета. Каждая строка в таблице описывает отдельный процесс. Таблица процессов имеет поля «ID», «Наименование» (необязательное значение) и «Уровень доступа». Над таблицей расположены кнопки для управления записями таблицы процессов (см. Рисунок 183).

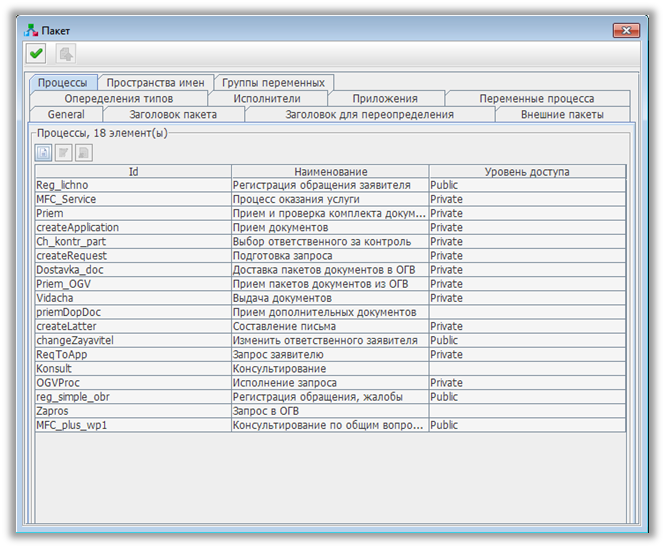

Рисунок 183 – Закладка «Процессы»

Закладка «Пространства имен» отображает все пространства имен, заданные в XPDL документе. Пользователь может добавлять дополнительные пространства имен. Обычно дополнительные пространства имен используются для того, чтобы убедиться в корректности документа при задании пользователем расширенных атрибутов. Закладка содержит информацию обо всех пространствах имен пакета в форме таблицы. Каждая строка в таблице описывает отдельное пространство имен. Таблица имеет поля «Наименование» и «Местоположение». Над таблицей расположены кнопки для управления записями в таблице пространств имен (см. Рисунок 184).

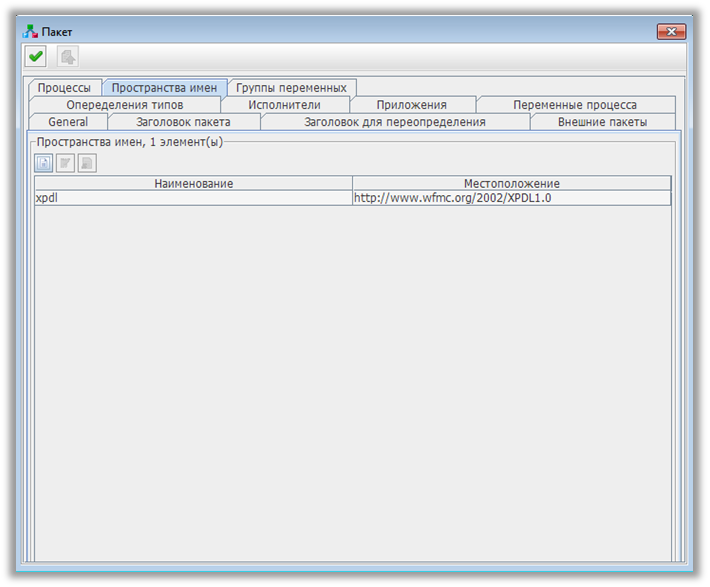

Рисунок 184 – закладка «Пространства имен»

Процессы

Объект описания процесса предоставляет контекстную информацию, которая применима к другим объектам процесса. Описание процесса представляет собой контейнер для процесса и предоставляет необходимую информацию для администрирования (дата создания, автор и т. д.) или для выполнения процесса (необходимые к использованию параметры инициации, приоритет выполнения, необходимые для проверки ограничения по времени, лицо, которое должно быть уведомлено, информация о симуляции и т. д.). Таким образом, объект описания предоставляет заголовочную информацию описания процесса и, следовательно, связан со всеми остальными объектами процесса.

Описание процесса потока работ определяет элементы, выполняющие данный поток работ. Описание содержит определения или объявления для объектов действия, а также дополнительных объектов перехода, приложения и релевантной информации процесса.

Процесс может выполняться как реализация действия-подпроцесса. В этом случае параметры могут задаваться как атрибуты процесса.

Модуль визуального конструирования процессов Системы дает возможность управлять объектами описания процесса. На главной панели инструментов расположены пиктограммы для осуществления управления свойствами выбранного процесса.

При перекрытии процесса из внешнего пакета процессом текущего пакета с тем же идентификатором только один процесс текущего пакета может быть использован в качестве реализации действия-подпроцесса.

Для создания нового процесса следует нажать на соответствующую пиктограмму на главной панели инструментов или при помощи пункта главного меню «Пакет\Добавить новый процесс».

Для процессов задаются атрибуты. Атрибуты процессов могут быть разделены на несколько логических частей: «General», «Заголовок процесса», «Заголовок для переопределения». В модуле визуального конструирования процессов Системы для редактирования атрибутов процессов используется панель свойств или соответствующие пункты главного меню. Для вызова панели свойств процессов следует выбрать процесс в дереве пакета и нажать правую кнопку мыши, далее в появившемся выпадающем меню необходимо выбрать пункт «Свойства». Панель свойств также можно вызвать, выбрав пункт главного меню «Процесс\Свойства процесса». Информация на панели свойств процесса организована в виде нескольких закладок: «General», «Заголовок процесса», «Заголовок для переопределения», «Исполнители», «Приложения», «Переменные процесса», «Формальные параметры», «Действия», «Переходы» и «Наборы действий».

Закладка «General» отображает общую информацию о процессе (см. Рисунок 185). Закладка «General» состоит из двух частей. Первая часть имеет следующие поля:

«Id» (обязательный) – атрибут используется для идентификации процесса (только для чтения); «Наименование» (не обязательный) - название модели, используемое для идентификации процесса; «Уровень доступа» (не обязательный) - возможные значения уровня доступа:

«Public» - процесс может быть запущен внешней системой или приложением; «Private» - процесс с частным уровнем доступа может быть запущен только из действия-подпроцесса.

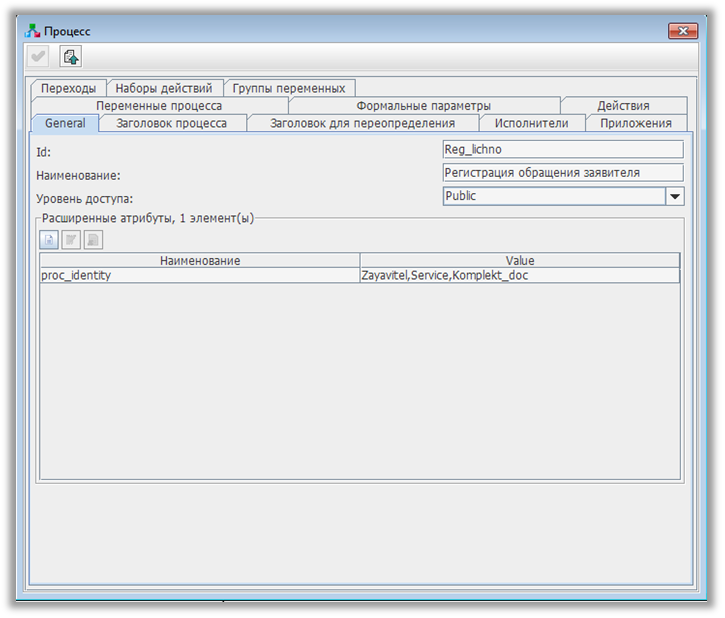

Рисунок 185 – Общая информация о процессе

Вторая часть отображает таблицу расширенных атрибутов процесса, и кнопки для операций над записями таблицы.

Вкладка «Заголовок процесса» определяет элементы и атрибуты XPDL элемента заголовка процесса (см. Рисунок 186). Для пользователя представлены следующие поля:

«Ед. изм. времени исполнения» (обязательный) - определяет единицу измерения по умолчанию, которая используется, если временное значение не имеет единиц измерения. Возможные единицы измерений:

Год Месяц День Час Минута Секунда

«Создан» (обязательный) - дата создания процесса; «Описание» (не обязательный) - краткое текстовое описание процесса; «Приоритет» (не обязательный) - приоритет типа процесса. По умолчанию атрибут наследуется из описания модели; «Лимит» (не обязательный) - ожидаемая продолжительность задачи управления в единицах, заданных атрибутом «Ед. изм. времени исполнения». Лимит рассчитывается от стартовой даты или времени начала процесса. При достижении лимитного значения об этом уведомляется один из ответственных; «Valid From» (не обязательный) - дата активации описания процесса. Пустая строка; Обозначает системную дату. По умолчанию атрибут наследуется из описания модели; «Valid To» (не обязательный) – дата, начиная с которой описание процесса признается действительным. Пустая строка обозначает неограниченность процесса во времени. По умолчанию атрибут наследуется из описания модели; «Время ожидания» (не обязательный) - определяет количество времени, которое необходимо для подготовки задачи к выполнению в единицах, заданных атрибутом «Ед. изм. времени исполнения» (время ожидания выдается средой анализа и может быть обновлено средой времени выполнения); «Время работы» (не обязательный) – атрибут определяет количество времени, которое необходимо исполнителю действия для выполнения задачи в единицах, заданных атрибутом «Ед. изм. времени исполнения» (время работы необходимо для анализа и определяется параметром контекста времени выполнения); «Время выполнения» (не обязательный) - ожидаемое время выполнения задачи в единицах, заданных атрибутом «Ед. изм. времени исполнения».

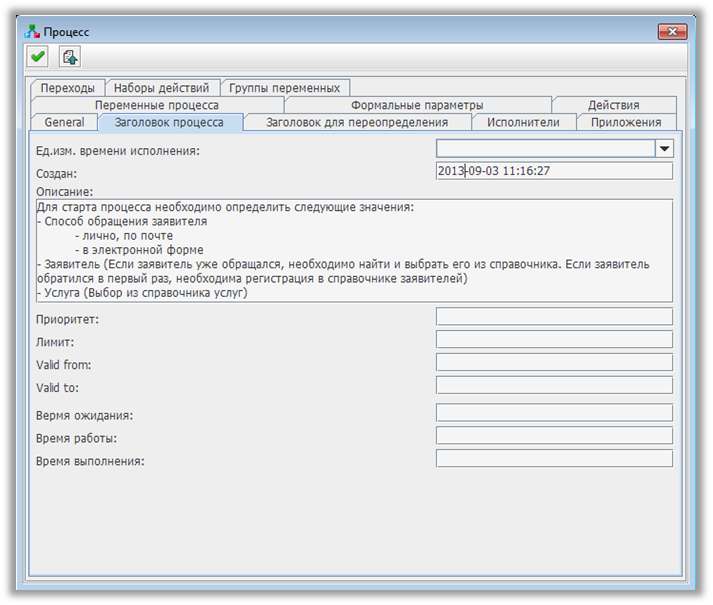

Рисунок 186 – Закладка «заголовок процесса»

Таким образом, на вкладке «Заголовок процесса» можно выделить группу оценки продолжительности, к которой относятся поля «Время ожидания», «Время работы» и «Время выполнения». Это необходимо для выполнения процесса симуляции.

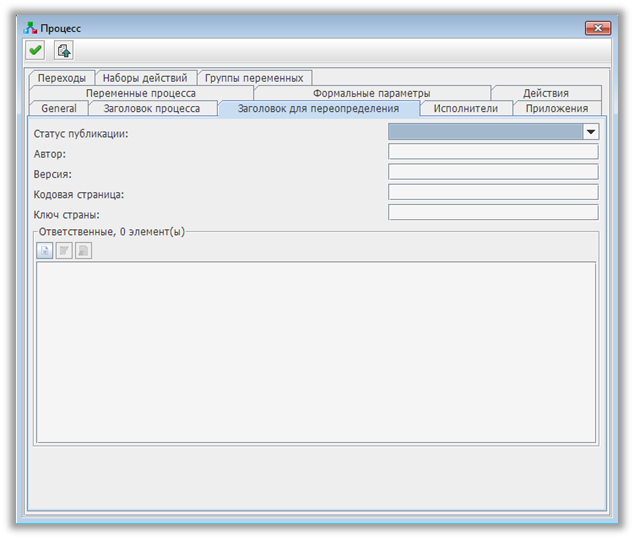

Вкладка «Заголовок для переопределения» состоит из двух частей (см. Рисунок 187). В первой части содержатся следующие поля:

«Статус публикации» (не обязательный) - статус описания процесса. По умолчанию атрибут наследуется из описания модели. Допустимые значения атрибута: «Выпущен», «На согласовании», «На тестировании»; «Автор» (не обязательный) - имя автора описания процесса (пользователя, который вносит его в пакет); «Версия» (не обязательный) - версия описания процесса; «Кодовая страница» (не обязательный) - кодовая страница, используемая для текстовых частей. По умолчанию атрибут наследуется из описания модели; «Ключ страны» (не обязательный) - код страны в формате ISO 3166. Атрибут может задаваться в виде кодового номера из трех чисел или в виде двухбуквенной аббревиатуры. По умолчанию атрибут наследуется из описания модели; «Ответственные» (не обязательный) - исполнители потока работ, ответственные за данный процесс (обычно это организационный отдел или отдельный пользователь). Предполагается, что супервизоры являются ответственными во время выполнения работ. По умолчанию атрибут наследуется из описания модели.

Ответственные на уровне процесса добавляются тем же образом, что и на уровне пакета.
