Руководство администратора АИС МФЦ СПО (стр. 7 )

тип процессора: четырёхядерный процессор Intel Xeon или эквивалент с частотой не менее 2.53 GHz, кэш третьего уровня не менее 12MB; количество процессоров – 1шт с возможностью установки второго аналогичного процессора; чипсет: Intel 5520 или эквивалент; ОЗУ: 8ГБ ГБ PC3-10600; слоты для памяти: не менее 12 слотов DDR3 RDIMM или UDIMM; контроллер хранилища: контроллер с поддержкой 5/5+0/1+0/1/0 RAID массивов с 256 МБ кэш-памяти; видеоадаптер: не ниже ATI ES1000 или эквивалент, с наличием 32 МБ выделенной памяти; сетевой интерфейс: два встроенных двухпортовых сетевых адаптера Gigabit Ethernet и Один (1) дополнительный сетевой контроллер 10/100 для системы управления сервером через веб интерфейс; дисковая подсистема: возможность установки до 8 жестких дисков (при использовании дополнительного комплекта) с «горячей» заменой и интерфейсом SAS или SATA дисков размером 2,5"; установленные диски: 4 диска объем не менее 146Gb со скоростью вращения шпинделя не менее 10000 об/мин, интерфейс 6G SAS; приводы и оптические устройства: 1 встроенный привод DVD-RW; порты ввода-вывода:        разъем для «мыши» - 1, клавиатура - 1,  разъем для подключения монитора, четыре Сетевых порта RJ-45; порт удаленного управления - 1; USB 2.0: не менее 1 на передней панели, не менее 2-х на задней панели и 1 встроенный порт, 1 встроенный порт для SD-карт; удаленное управление: удаленное включение/выключение сервера; питание: один блок питания мощностью не менее 460W с возможностью установки второго с функцией «горячей» замены.

Технические характеристики аппаратных средств рабочего места пользователя Сервиса:

Рекомендованы следующие технические характеристики аппаратных средств рабочего места пользователя Системы:

центральный процессор: не менее Intel Celeron E3300 или AMD Athlon X2 215 (или аналоги); оперативная память:2Гб; дисковая подсистема: 80 Gb; видеоадаптер: присутствует; клавиатура: присутствует; мышь: присутствует; монитор: SVGA 1280x1024; сетевая плата: Ethernet 100 Мбит; сканер планшетный: возможность работы с развернутыми документами форматом не менее А4, с разрешением не менее 300dpi; принтер: лазерный, формат А4, ч/б печать со скоростью не менее 25стр./мин.

Необходимое программное обеспечение

Для работы с системой и ее компонентами необходимо наличие на компьютере одной из следующих операционных систем: Microsoft Windows или Linux (с графической оболочкой).

АРМ пользователей Системы должен функционировать как веб-приложение, обеспечивающее использование функциональных возможностей Системы посредством Интернет-браузера, поддерживающего язык HTML 5.

На клиентских компьютерах должны использоваться:

в качестве офисного программного обеспечения используется Microsoft Office, OpenOffice 3+ или Office Small Business 2007 Russian OpenLicensePack A Government; в качестве программного обеспечения для работы с ЭП используется CryptoPro JCP, CryptoPro CSP, VipNET CSP; в качестве программного обеспечения для сканирования документов используется Twain/XSane.

Для работы Системы и всех прикладных программ обязательно наличие виртуальной машины Java версии не ниже 1.7. Виртуальная машина Java (http:///j2se/downloads. html) включена в поставку дистрибутива системы. Для проверки наличия и соответствия версии Java следует набрать в командной строке команду «java –version». После этого на экран будет выведен номер версии или сообщение об ошибке («команда не найдена») при отсутствии Java.

Для установки виртуальной машины JAVA необходимо выполнить следующую последовательность действий:

создать каталог «JEE» (это может быть любой каталог, расположенный на любом диске); в папке «JEE» создать папку «JDK»; разархивировать архив с виртуальной машиной JAVA в созданную папку; задать переменные среды и путь к виртуальной машине JAVA (см. Рисунок 2, Рисунок 3, Рисунок 4):

для операционной системы MS Windows:

создать системную переменную JAVA_HOME и прописать путь к этой переменой «\JEE\JDK» (см. Рисунок 3); к системной переменной PATH в разделе “Системные переменные” добавить путь «\JEE\JDK\Bin» (см. Рисунок 4);

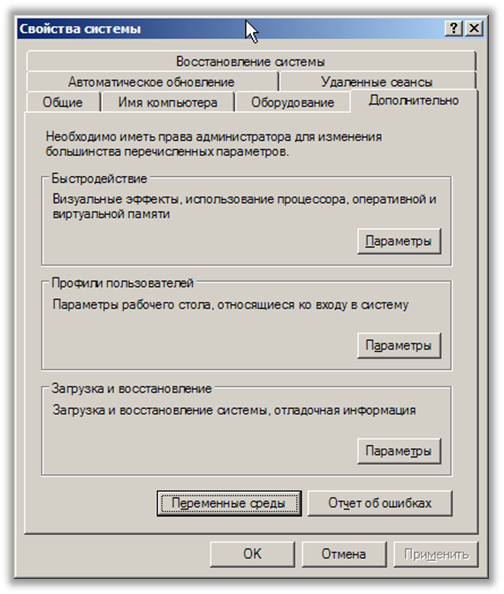

Рисунок 2 – Свойства системы

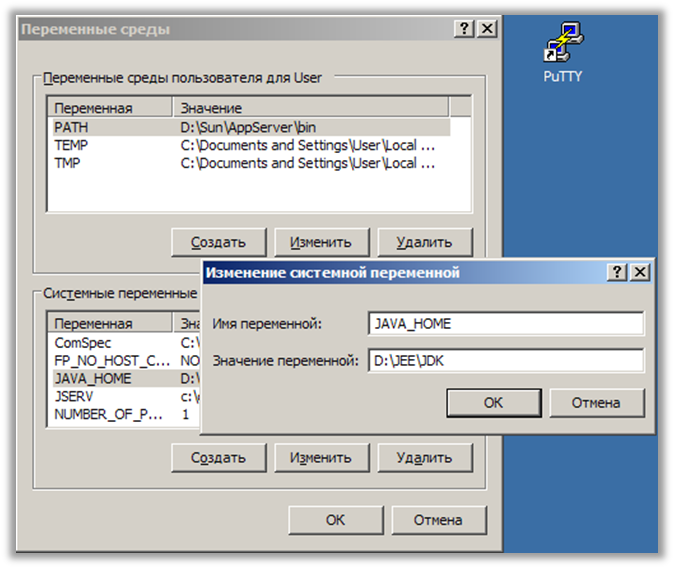

Рисунок 3 – Переменные и пути окружения

Для сборки системы используется программа Apache Ant (http:///j2se/downloads. html). Программа включена в поставку. Для ее установки необходимо выполнить следующие действия:

В папке «JEE» создать папку «ant»; Разархивировать архив в папку «JEE\ant»; К системной переменной «PATH» в разделе «Системные переменные» добавить путь «D:\JEE\ant\bin» (см. Рисунок 4);

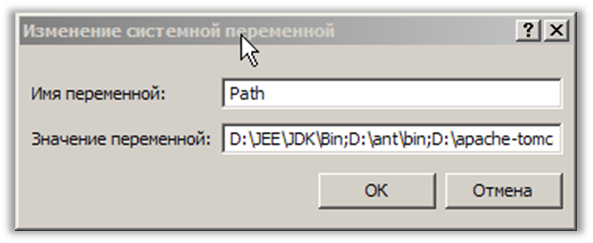

Рисунок 4 – Переменная PATH

Перевод системы на новые программные и технические компоненты

В ходе выполнения работ была произведена модификация компонентной базы Системы и осуществлена модернизация используемых средств. Система была переведена на сервер приложений JBoss7, имеющий следующие преимущества:

поддержка Hibernate4, JSF2, JPA2; более быстрая загрузка сервера приложений, уменьшение требований к аппаратному обеспечению; повышенная надежность и отказоустойчивость; поддержка платформы java 1.7; поддержка большего количества одновременно работающих пользователей.

JSF 2 имеет следующие новые возможности по сравнению с JSF 1.2:

Встроенная библиотека facelets - JavaServer Faces View Definition Framework (фреймворк для определения представления в JSF). Facelets является частью спецификации JavaServer Faces, а также предпочтительной технологией для построения представлений в JSF-приложениях. Composite Components (Составные компоненты), построенные на основе функциональности шаблонов Facelets и позволяющие создавать собственные компоненты без использования кода Java или XML-конфигурации. Ajax - подход к построению интерактивных пользовательских интерфейсов веб-приложений, заключающийся в «фоновом» обмене данными браузера с веб-сервером. Поддержка нового стандарта валидации данных JSR-303 – Bean Validation. Частичное сохранение состояния (State Saving) - Поддержка частичного сохранения состояния.

Переход на JSF2 автоматически повлек переход на новую версию следующих платформ, используемых при разработке АИС МФЦ СПО:

Third-party JSF компонентов RichFaces 4, что имеет следующие преимущества: компоненты будут работать быстрее; пользовательский интерфейс станет более дружественным; будет расширен набор компонент, доступных для использования при разработке Платформа Seam 2.3.0; JPA2, что имеет следующие преимущества:

добавление новых операций для манипулирования объектами БД; расширение набора аннотаций, для более точной настройки.

Hibernate4, что имеет следующие преимущества:

повышенная надежность слоя хранения данных; повышенная масштабируемость при разработке и проектировании более эффективный кэш второго уровня, позволяющий повысить скорость и надежность операций с базой данных.

Разворачивание Системы

Работы по разворачиванию Системы выполняются на сервере. Следует поместить на сервер дистрибутив jboss, дистрибутив java и postgres или oracle. Далее требуется распаковать архив с jboss 7, после чего поместить его и репозиторий файлов в папку \opt.

Для разворачивания Системы необходимо выполнить следующую последовательность действий:

Установить java

Установить java в Linux:

Установить (в случае необходимости) java версии 7. Для проверки версии следует использовать команду java –version. Если установлена версия java 6, требуется сделать rpm - qa|grep jdk и удалить старый пакет (rpm - ev нужный пакет). Следует использовать команду на установку yum install jdk-7u45-linux-x64.rpm (для примера, версия java берется наиболее актуальная). Необходимый пакет есть на офицальном сайте java https://www. /ru/;

Установка java для Windows

Для ОС Windows требуется проверить установку java наличием в панели управлении панели java либо просмотреть список установленных программ. В случае если java не установлена, следует взять дистрибутив также с официального сайта java.

Настроить Систему на выбранную СУБД:

PostgreSQL

Установить базу данных PostgreSQL версии не ниже 9.1 (рекомендуется 9.2.8)

для ОС Linux

rpm - ihv http://yum. postgresql. org/9.2/redhat/rhel-6-x86_64/pgdg-redhat92-9.2-7.noarch. rpm yum install http://yum. postgresql. org/9.2/redhat/rhel-6-x86_64/pgdg-centos92-9.2-6.noarch. rpm

подключение репозитория

yum install postgresql92-server - команда на установку постгреса /etc/init. d/postgresql-9.2 initdb - инициализация постгреса /var/lib/pgsql/9.2/data/pg_hba. conf - открыть pg_hba. conf и изменить ident на trust (а IP БД присвоить значение не trust, а md5) /var/lib/pgsql/9.2/data/postgressql. conf - снять решетку со строки listen adress и с 'localhost' на '*' перезагрузить постгрес /etc/init. d/postgresql-9.2 restart chkconfig postgresql-9.2 on - автозапуск постгреса при перезагрузке

для ОС Windows

скачать подходящий по разрядности системы дистрибутив с официального сайта postgres http://www. postgresql. org/

FireBird

установить Firebird версии не ниже 2.0 восстановить дамп, выполнив команду:

gbak - c - v - se service_mgr «путь до бэкапа/lod. fbk» lod - user SYSDBA - pas masterkey
