«Судовые вспомогательные механизмы, системы и их эксплуатация» (стр. 17 )

Основными узлами сепараторов являются:

станина, горизонтальный вал с червячно - винтовым механизмом, вертикальный вал, барабан, сборник.

Назначение, устройство и конструктивные особенности этих узлов будут рассмотрены ниже.

Для обеспечения процесса сепарирования топлива (масла) сепаратор оборудован специальными системами и устройствами. Схема установки сепаратора показана на рис. 40. Важным элементом установки является водяной бак 1, который располагают на высоте (1,5 - 3,0) м от сепаратора. Он служит для питания системы управления выгрузкой шлама из барабана сепаратора и пополнения утечек воды. Во время работы сепаратора в баке должна постоянно находится вода. Уровень её поддерживается по водоуказательному стеклу.

Режим сепарирования требует определённой вязкости очищаемого топлива (масла). Она обеспечивается подогревом топлива в подогреваНа схеме стрелками показано движение сепарируемого продукта.



Рис. 42 Схема установки сепаратора МАРХ309В-00.

1-водяной бак; 2-фильтр; 3-расходомер; 4-подогреватель топлива; 5-кран управления разгрузкой барабана от шлама; 6-вестовая трубка; 7-отвод отсепарированной воды; 8-отвод чистого топлива (масла); 9-кран; 10-подающий насос топлива (масла); 11-входной патрубок сепарируемого топлива (масла).

ОБЩИЕ СВЕДЕНИЯ. Принцип действия судового сепаратора.

На рис. 43 показана схема расположения "нейтрального слоя" при излишне большом диаметре регулировочной шайбы. "Нейтральный слой" сместился к периферии барабана. Его диаметр Днс оказался равным наружному диаметру Д1 разделительной тарелки. Поэтому происходит перелив топлива вместе с отсепарированной водой.

Это явление замечают в эксплуатации через смотровое окно сборника сепаратора. В таком случае необходимо остановить сепаратор и заменить регулировочную шайбу на меньший размер.

Рис. 43. Схема расположения "нейтрального слоя" при большом диаметре

регулировочной шайбы.

1 - вход неочищенной продукта; 2 - выход отсепарированного топлива; 3 - вы ход  отсепарированной воды; Дот - диаметр отверстий; Дш - диаметр регулиро вочной шайбы;

Днс - диаметр "нейтрального слоя".

Подбор регулировочных шайб в эксплуатации осуществляют по таблицам и графикам в зависимости от ряда параметров: плотности сепарируемого продукта, наличия в нём воды и температуры сепарирования. Более подробно об этом будет сказано ниже.



Рис. 44 Схема расположения "нейтрального слоя" при малом диаметре регулировочной шайбы.

1 - вход неочищенного продукта;  2 - выход отсепарированного топлива;

3 - выход отсепарированной воды;  Дш - диаметр регулировочной шайбы;

Днс - диаметр "нейтрального слоя";  Дот - диаметр отверстий.

На рис. 44 показана кинематическая схема, которая является общей для большого количества тарельчатых сепараторов. Корпус сепаратора и электродвигатель находятся на общем фундаменте. От электродвигателя 7 через фрикционную муфту 6 вращение передаётся горизонтальному валу 5, который закреплен в двух подшипниках 12 в станине 4 сепаратора. На горизонтальном валу находится червячная шестерня, которая входит в зацепление с червяком вертикального вала, образуя червячно-винтовую пару 9, посредством которой осуществляется передача вращения вертикальному валу 13. Он заключен в двух опорах верхней 3 и нижней 8. Верхняя опора имеет радиальный шарикоподшипник и шесть пружинных амортизаторов, а в нижней опоре размещены радиально-упорные подшипники.

На верхнюю конусную часть вертикального вала насажен барабан 2, закрытый сборником 1, который служит для подвода и отвода сепарируемой жидкости. Он имеет смотровые окошки для наблюдения за процессом сепарирования.

От горизонтального вала 5 через эластичную муфту 11 вращение передается на шестеренные насосы 10. Они служат для подачи жидкости на сепарирование и ее отвода.

На судах мирового флота наиболее распространены сепараторы фирм Альфа-Лаваль, Титан, Вестфалия и Шарплес. Ниже будут рассмотрены конструктивные особенности сепараторов этих фирм.



Рис. 44. Принципиальная кинематическая схема сепаратора.

1 - сборник; 2 - барабан; 3 - верхняя опора; 4 - станина; 5 - горизонтальный вал; 6 - фрикционная муфта; 7 - электродвигатель; 8 - нижняя опора; 9 - червячно-винтовая пара; 10 - шестеренные насосы; 11 - эластичная муфта; 12 - подшипник; 13 - вертикальный вал.

ФИЛЬТРАЦИЯ ТОПЛИВ И МАСЕЛ

Фильтры грубой очистки.

  Механическое выделение плотных частиц примесей из топливных и масляных систем осуществляют посредством фильтров грубой и тонкой очистки.

Фильтров грубой очистки.

Сетчатый фильтр (страйнер) обычно является фильтром грубой очистки. Он при­меняется для удаления крупных частиц из топлив и масел. Эти фильтры монтируются как полнопоточные спаренные установки, одна из которых является резервной.

  Фильтр грубой очистки обычно представляет собой сетку или набор плотно упакованных металлических пластин или проволочных спиралей, которые эффективно задерживают крупные частицы и пропускают только самые мелкие.  Фильтр грубой очистки обычно устанавливается на всасывающей линии насоса.  Фильтр следует очищать периодически или тогда, когда разница давлений до и после фильтра становится недопустимой. Там, где условия всасывания критические, фильтр грубой очистки монти­руют на линии нагнетания насоса.  Когда очищают один рабочий фильтр, то включают в работу другой резервный фильтр посредст­вом переключения клапанов или рукояток, чтобы масло в период очистки фильтра продолжало циркулировать в системе. Частицы грязи, скапливающиеся снаружи фильтрующего элемента или сет­ки, могут быть удалены сжатым воздухом или очищены. Фильтр следует очищать немедленно после выключения из системы, затем его собирают и подготавливают к работе.

  В системах смазки часто используются магнитные фильтры, которые собирают все металлические частицы, циркулирующие в системе вместе с маслом. Для облегчения очистки магнит по­мещен внутри кожуха или сетчатого каркаса.

  Фильтров тонкой очистки.

Эти фильтры применяются для уда­ления самых мелких частиц. Фильтры спаренные, как и фильтры грубой очистки. Тонкая очистка топлив и масел производится непосредственно перед тем, как топливо вступает в соприкосно­вение с прецизионными деталями дизеля (топливные насосы и форсунки), а смазочное масло — перед поступлением в подшип­ники. Фильтры тонкой очистки яв­ляются полнопоточными установка­ми, которые очищают все масло и топливо, используемое в дизеле. В качестве фильтрующего мате­риала в этих фильтрах приме­няются натуральные или синтетиче­ские волокна, суконный фетр (вой­лок) или бумага. Фетровый фильтр тонкой очистки показан на рис.45. Стальная перегородка разделяет стальной  резервуар на верхнюю и нижнюю камеры.. Загрязненное топливо или масло поступает в верхнюю камеру и проходит через фильтрующий элемент. Затем очищенный продукт (топливо или масло) опускается вниз по цент­ральной трубе в нижнюю камеру и выходит из фильтра.  Как пока­зано на рис.45, в фильтре на центральной трубе может быть уста­новлен магнитный фильтр.



Рис.45.Фильтр тонкой очистки.

1 — направление движения очищаемого нефтепро­дукта; 2 — магнитный фильтрующий элемент; 3 — вентиляционная пробка; 4— индикатор работы фильтра; 5 — ручка для подъема; 6 — байпасное устройство (только для фильтров, предназначен­ных для очистки смазочного масла); 7 — рубашка для парового подогрева; 8 — фильтрующий фет­ровый элемент (патрон); 9 — патрубки для раз­ных давлений; 10 — корпус спускного устройства. II — разделительная плита (перегородка); /под­вод нефтепродукта//отвод очищенного нефте­продукта нижнюю камеры.

  На этом же рисунке схематично показан перепускной пружинный клапан (только для фильтров, предназна­ченных для фильтрации масла).

Клапан служит для того, чтобы поток масла не забивал (не блокировал) фильтрующий элемент. Показанный на рис. 45 фильтрующий клапан (элемент) по конст­рукции является съемным для очистки и замены. Есть конструкции фильтрующих элементов, "у которых можно производить очистку фильтра без разборки путем подачи сжатого воздуха в направле­нии, противоположном потоку топлива или масла. Фильтр, пока­занный на рис. 45  является одним из двух спаренных фильтров» которые попеременно включаются в работу.

Вопросы для самопроверки:

1.В чём разница между пурификацией и кларификацией?

2.Перескажите процесс запуска топливного сепаратора.

3.Почему нужно подогревать масло перед сепарацией?

4.Расскажите процесс чистки топливного сепаратора.

Глава 4

ТЕПЛООБМЕННЫЕ АППАРАТЫ И ВОДООПРЕСНИТЕЛИ

Конструкции теплообменных аппаратов. Правила технической эксплуатации.

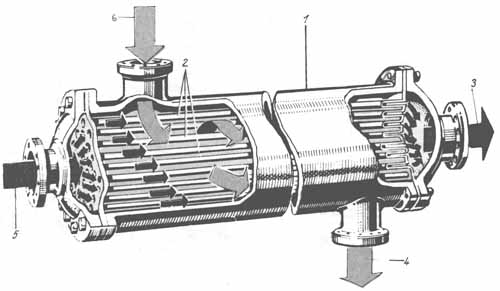

  Рис.46.Принцип действия маслоохладителя.
1 — корпус; 2 — трубы холодильнике; 3 — выход масла; 4 — выход охлаждающей воды; 5 — вход масла; 6 — вход охлаждающей воды.

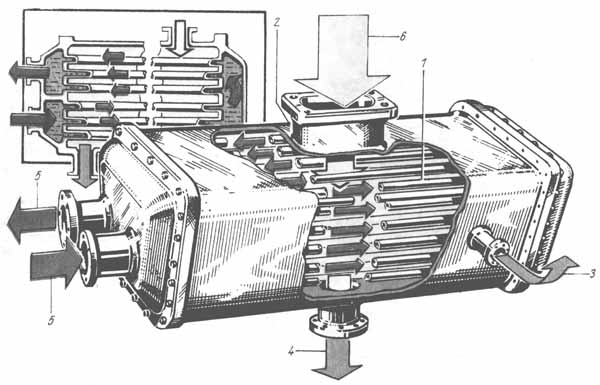

Рис.47.Принцип действия конденсатора.
1 — трубки; 2 — корпус; 3 — воздух; 4 — конденсационная вода; 5 — охлаждающая вода; 6 — отработавший пар.

  Основным типом теплообменных аппаратов являются рекуперативные (поверхностные) аппараты, у которых одна рабочая среда передает теплоту другой рабочей среде через разделяющую их поверх­ность — стенку. Теплопередающая поверхность образуется из трубок или пластин разных конфигураций. Аппараты, у которых теплообмен происходит путем смешения рабочих сред, применяют очень редко.
